Аттенюаторы KADAMM (КАДАММ) серии АТК-25: снижают уровень сигнала на заданное число децибел без нарушения согласования.
О серии
KADAMM АТК-25 — аттенюаторы производства KADAMM (КАДАММ).
В серии 9 исполнений, общий охват частот — до 50 ГГц. Подключение — N, SMA, 2,4 мм.
Исполнения АТК-25 различаются по параметрам: частоты, КСВН, соединители, погрешность ослабления.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.
Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.
Разброс по исполнениям АТК-25: КСВН — 1,2–1,65 (при КСВН 1,65 отражается около 6 % мощности). Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Фиксированный аттенюатор KADAMM АТК-25 — согласованная резистивная цепь, включённая в разрыв коаксиальной линии. Часть мощности рассеивается на резисторах, а входное и выходное сопротивления остаются равными сопротивлению тракта, поэтому ослабление вносится без отражений.
Номинал задают в децибелах: 3 дБ — на выходе половина мощности, 10 дБ — десятая часть, 20 дБ — сотая. Средняя мощность, которую выдерживает аттенюатор, ограничена нагревом резистивного элемента.
Конструкция и материалы

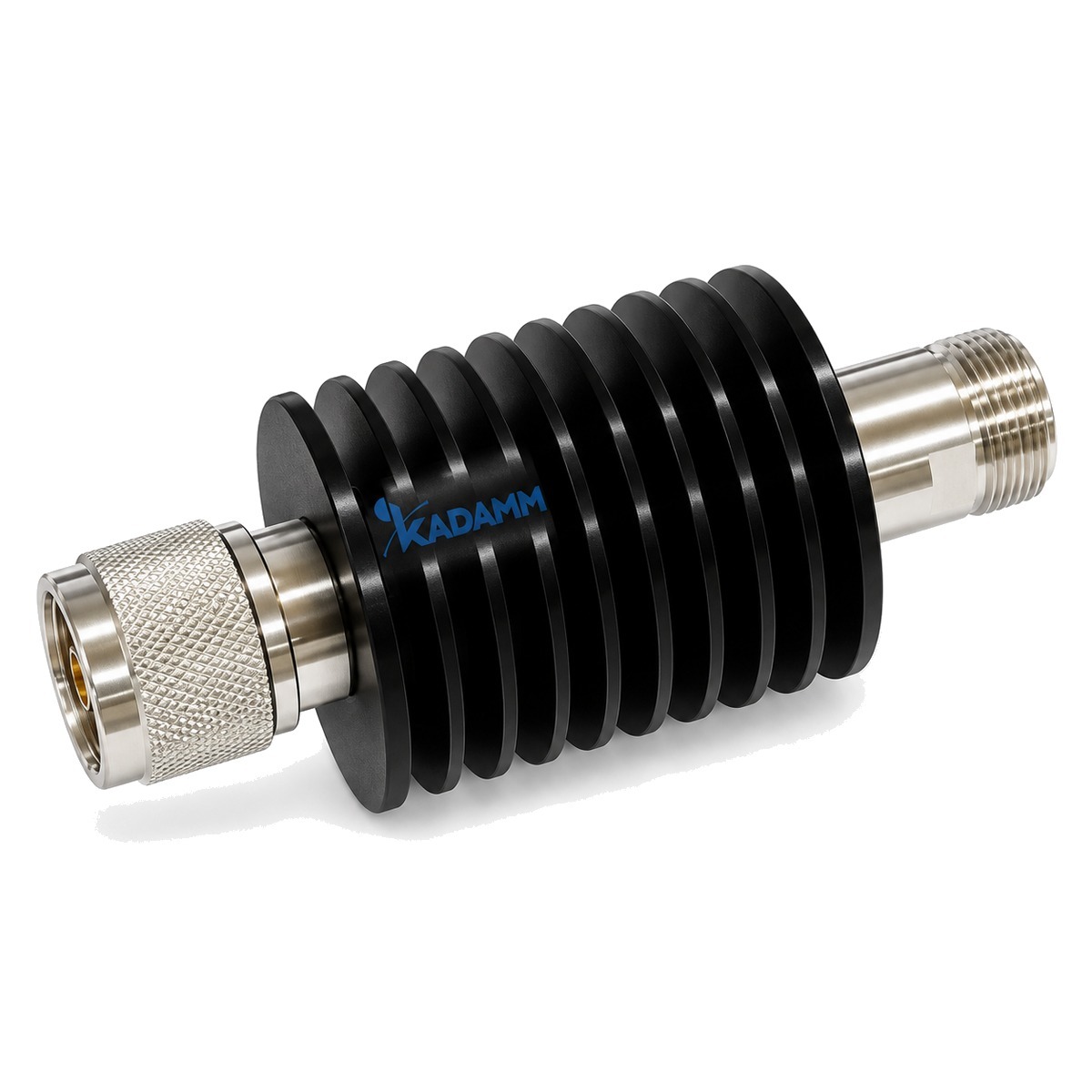

Резистивный элемент аттенюатора KADAMM АТК-25 размещён в металлическом корпусе между двумя соединителями.
Ключевые особенности
9 исполнений, 5 рабочих полос.
Лучшее согласование в серии — у KADAMM АТК-4-25-X-N и KADAMM АТК-4-25-X-SMA.
N — у 4 исполнений; SMA — у 4 исполнений; 2,4 мм — у 1 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АТК-25: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–50 ГГц |
| КСВН | от 1,2 до 1,65 |
| Соединитель | N; SMA; 2,4 мм |
| Погрешность ослабления при 1~10 дБ, дБ | 0,7; 0,8; 0,4; 0,5 |
| Погрешность ослабления при 11~20 дБ, дБ | 0,8; 0,9; 0,5; 0,6 |
| Погрешность ослабления при 21~30 дБ, дБ | 0,9; 1,1; 0,6; 0,8 |
| Погрешность ослабления при 40~50 дБ, дБ | 1,0–1,1; 1,2–1,3; 0,7; 0,8 |
| Средняя мощность, Вт | 25 |
Как читать характеристики
Таблица исполнений
Все 9 исполнений серии АТК-25 с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Погрешность ослабления при 1~10 дБ, дБ | Погрешность ослабления при 11~20 дБ, дБ | Погрешность ослабления при 21~30 дБ, дБ | Погрешность ослабления при 40~50 дБ, дБ |
|---|---|---|---|---|---|---|---|
| KADAMM АТК-12,4-25-X-N | 0–12,4 | 1,35 | N | 0,7 | 0,8 | 0,9 | 1,0–1,1 |
| KADAMM АТК-12,4-25-X-SMA | 0–12,4 | 1,35 | SMA | 0,7 | 0,8 | 0,9 | 1,0–1,1 |
| KADAMM АТК-18-25-X-N | 0–18 | 1,45 | N | 0,8 | 0,9 | 1,1 | 1,2–1,3 |
| KADAMM АТК-18-25-X-SMA | 0–18 | 1,45 | SMA | 0,8 | 0,9 | 1,1 | 1,2–1,3 |
| KADAMM АТК-4-25-X-N | 0–4 | 1,20 | N | 0,4 | 0,5 | 0,6 | 0,7 |
| KADAMM АТК-4-25-X-SMA | 0–4 | 1,20 | SMA | 0,4 | 0,5 | 0,6 | 0,7 |
| KADAMM АТК-50-25-20/40-2,4 | 0–50 | 1,65 | 2,4 мм | — | — | — | — |
| KADAMM АТК-8-25-X-N | 0–8 | 1,25 | N | 0,5 | 0,6 | 0,8 | 0,8 |
| KADAMM АТК-8-25-X-SMA | 0–8 | 1,25 | SMA | 0,5 | 0,6 | 0,8 | 0,8 |
Как заказать
| Позиция в артикуле | Что подставить |
|---|---|
| X | номинал ослабления, дБ — целое число из перечня модели (строки ниже); запись «1–10» — номиналы от 1 до 10 дБ |
| X: АТК-4/8/12,4/18-25-X-N, АТК-4/8/12,4/18-25-X-SMA | 1–30, 40–50 дБ |
| Соединители | если в артикуле не указано иначе, вход — вилка, выход — розетка; «(р)-(р)» — обе розетки |
Прочие параметры
| Параметр | Значение |
|---|---|
| Ослабление, дБ | 20–40 — KADAMM АТК-50-25-20/40-2,4 |
Как выбрать исполнение
Полосы исполнений серии KADAMM АТК-25 по таблице; справа — сколько исполнений с такой полосой.
Как собрать полный артикул
Выберите модель серии АТК-25 и варианты в полях ниже — полный артикул исполнения соберётся сразу.
Его можно скопировать кнопкой и вставить в заявку: по полному артикулу готовится предложение.
Подбор артикула
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM АТК-25 с наибольшим в серии КСВН 1,65.
Применение
Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.
Сколько исполнений АТК-25 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АТК-25 входят:
Техническое описание серии АТК-25 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТК-25 или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Погрешность ослабления — допустимое отклонение фактического ослабления от номинала.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АТК-25 | Аттенюаторы коаксиальные фиксированные 50 Ом, 25 Вт | до 50 ГГц | 9 | N, SMA, 2,4 мм |
| KADAMM АТК-110-1-X-1,0 | Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт | до 110 ГГц | 1 | 1,0 мм |
| KADAMM АТК-2 | Аттенюаторы коаксиальные фиксированные 50 Ом, 2 Вт | до 67 ГГц | 36 | SMA, N, TNC, SMP |
| KADAMM АТК-5 | Аттенюаторы коаксиальные фиксированные 50 Ом, до 5 Вт | до 67 ГГц | 17 | SMA, N, TNC, 3,5 мм |
| KADAMM АТК-10 | Аттенюаторы коаксиальные фиксированные 50 Ом, 10 Вт | до 50 ГГц | 14 | SMA, N, 3,5 мм, 2,92 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM АТК-110-1-X-1,0.
