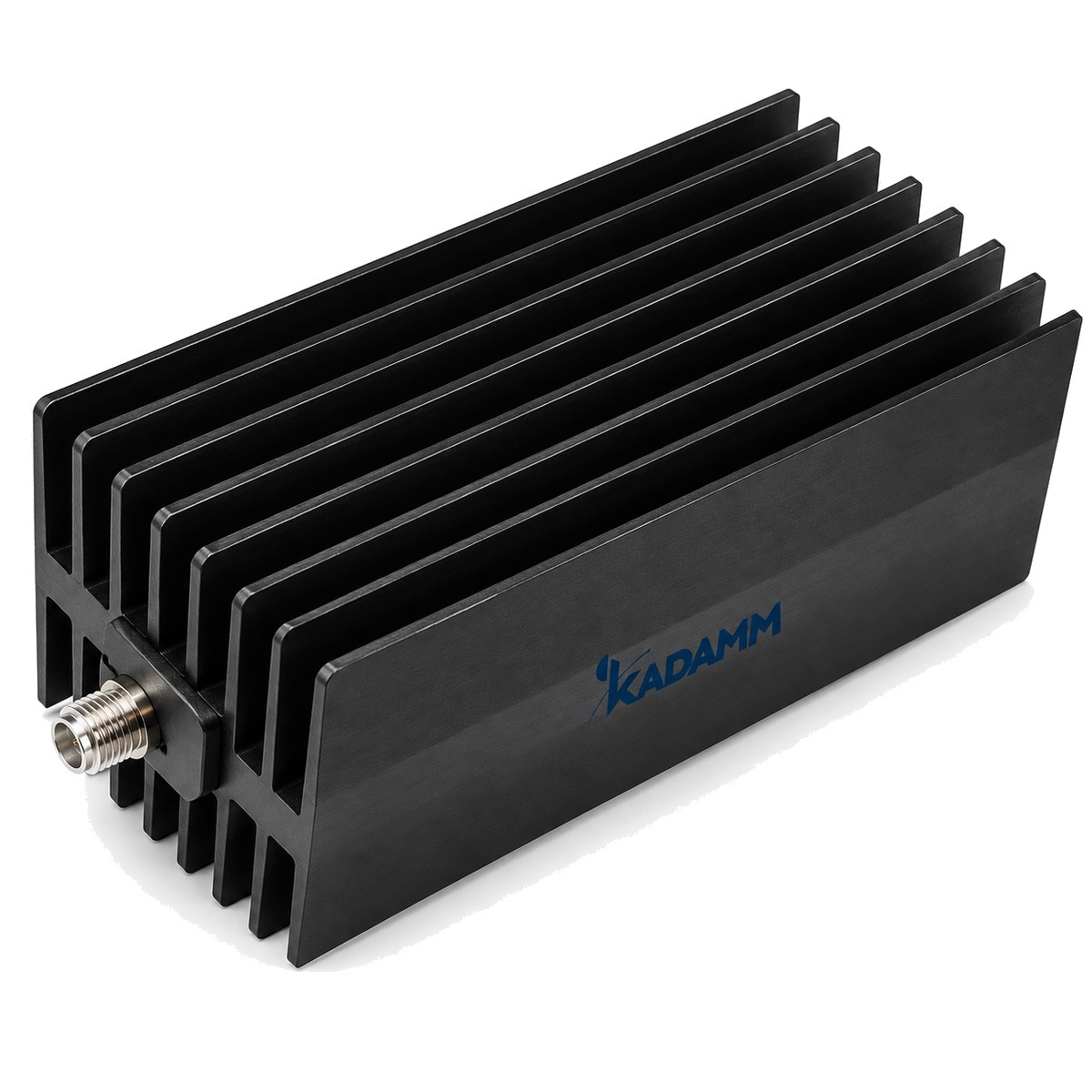

Аттенюаторы коаксиальные фиксированные 50 Ом, 200 Вт~600 Вт KADAMM АТК-200/600

Name: Аттенюаторы коаксиальные фиксированные 50 Ом, 200 Вт~600 Вт KADAMM АТК-200/600
Brand: КАДАММ
SKU: KADAMM АТК-200/600

Производитель:КАДАММ

Артикул: KADAMM АТК-200/600

Техническое описание серии KADAMM АТК-200/600

Каталог KADAMM «СВЧ-компоненты»

Каталог KADAMM «ВЧ-оборудование и антенны»

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Аттенюаторы

Аттенюаторы коаксиальные фиксированные 50 Ом, 200 Вт~600 Вт KADAMM АТК-200/600

Аттенюаторы KADAMM (КАДАММ) серии АТК-200/600: снижают уровень сигнала на заданное число децибел без нарушения согласования.

охват частот серии до 18 ГГцисполнений 39средняя мощность до 600 ВтКСВН от 1,2

▤

Подберём Аттенюаторы коаксиальные фиксированные 50 Ом, 200 Вт~600 Вт АТК-200/600 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 18 ГГц

охват частот серии

исполнений

до 600 Вт

средняя мощность

от 1,2

КСВН

О серии

KADAMM АТК-200/600 — аттенюаторы производства KADAMM (КАДАММ).

В серии 39 исполнений, общий охват частот — до 18 ГГц. Подключение — N, 7/16.

Исполнения АТК-200/600 различаются по параметрам: частоты, средняя мощность, КСВН, соединители, погрешность ослабления.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.

Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.

Разброс по исполнениям АТК-200/600: КСВН — 1,2–1,5 (при КСВН 1,5 отражается около 4 % мощности); мощность — 200–600 Вт. Значения для конкретного артикула — в таблице исполнений.

Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.

Аттенюатор на входе прибора защищает его от перегрузки и уменьшает влияние отражений на результат измерения.

Принцип работы

Фиксированный аттенюатор KADAMM АТК-200/600 — согласованная резистивная цепь, включённая в разрыв коаксиальной линии. Часть мощности рассеивается на резисторах, а входное и выходное сопротивления остаются равными сопротивлению тракта, поэтому ослабление вносится без отражений.

Номинал задают в децибелах: 3 дБ — на выходе половина мощности, 10 дБ — десятая часть, 20 дБ — сотая. Средняя мощность, которую выдерживает аттенюатор, ограничена нагревом резистивного элемента.

Конструкция и материалы

Резистивный элемент аттенюатора KADAMM АТК-200/600 размещён в металлическом корпусе между двумя соединителями.

ПодключениеN — у 36 исполнений7/16 — у 2 исполненийN (вилка – розетка или розетка – розетка) — у 1 исполнения

Ключевые особенности

✓

До 18 ГГц
39 исполнений, 7 рабочих полос.

✓

До 600 Вт
Наибольшую мощность держат KADAMM АТК-12,4-600-X-N, KADAMM АТК-12,4-600-X-N(р) и ещё 6 исполнений.

✓

КСВН от 1,2
Лучшее согласование в серии — у KADAMM АТК-4-200-X-N, KADAMM АТК-4-250-X-N и ещё 2 исполнения.

✓

N, 7/16
N — у 36 исполнений; 7/16 — у 2 исполнений; N (вилка – розетка или розетка – розетка) — у 1 исполнения.

Технические характеристики серии

Сводка по всем исполнениям KADAMM АТК-200/600: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–18 ГГц
Средняя мощность, Вт	от 200 до 600
КСВН	от 1,2 до 1,5
Соединитель	7/16; N; N (вилка – розетка или розетка – розетка)
Погрешность ослабления при 30 дБ, дБ	8 вариантов — по таблице исполнений
Погрешность ослабления при 20 дБ, дБ	10 вариантов — по таблице исполнений
Погрешность ослабления при 10 дБ, дБ	10 вариантов — по таблице исполнений
Погрешность ослабления при 40 дБ, дБ	7 вариантов — по таблице исполнений
Погрешность ослабления при 50 дБ, дБ	1,1 — KADAMM АТК-12,4-200-X-N, KADAMM АТК-12,4-250-X-N, KADAMM АТК-12,4-300-X-N; 1,4 — KADAMM АТК-18-200-X-N, KADAMM АТК-18-250-X-N; 1,3 — KADAMM АТК-18-300-X-N; 0,9 — KADAMM АТК-4-200-X-N, KADAMM АТК-4-250-X-N, KADAMM АТК-4-300-X-N, KADAMM АТК-8-200-X-N, KADAMM АТК-8-250-X-N, KADAMM АТК-8-300-X-N
Погрешность ослабления при 60 дБ, дБ	1,1 — KADAMM АТК-12,4-200-X-N, KADAMM АТК-12,4-250-X-N, KADAMM АТК-12,4-300-X-N; 1,4 — KADAMM АТК-18-200-X-N, KADAMM АТК-18-250-X-N, KADAMM АТК-18-300-X-N; 0,9 — KADAMM АТК-4-200-X-N, KADAMM АТК-4-250-X-N, KADAMM АТК-4-300-X-N, KADAMM АТК-8-200-X-N, KADAMM АТК-8-250-X-N, KADAMM АТК-8-300-X-N
Погрешность ослабления при 50~60 дБ, дБ	1,1 — KADAMM АТК-12,4-400-X-N; 1,5 — KADAMM АТК-18-400-X-N; 0,9 — KADAMM АТК-4-400-X-N, KADAMM АТК-8-400-X-N
Погрешность ослабления при 3 дБ, дБ	+2,3 — KADAMM АТК-4-500-X-N, KADAMM АТК-4-500-X-N(р); 0/+2 — KADAMM АТК-4-600-X-N, KADAMM АТК-4-600-X-N(р); +3,5 — KADAMM АТК-8-500-X-N, KADAMM АТК-8-500-X-N(р)
Погрешность ослабления при 40/50/60 дБ, дБ	1,2 — KADAMM АТК-12,4-500-X-N, KADAMM АТК-12,4-500-X-N(р); 1,5 — KADAMM АТК-18-500-X-N, KADAMM АТК-18-500-X-N(р); 1,0 — KADAMM АТК-4-500-X-N, KADAMM АТК-4-500-X-N(р); 1,1 — KADAMM АТК-8,5-500-X-N, KADAMM АТК-8-500-X-N, KADAMM АТК-8-500-X-N(р)
Погрешность ослабления при 6 дБ, дБ	-1/+1,5 — KADAMM АТК-4-600-X-N, KADAMM АТК-4-600-X-N(р)
Погрешность ослабления при 50/60 дБ, дБ	1,2 — KADAMM АТК-12,4-600-X-N, KADAMM АТК-12,4-600-X-N(р); 1,5 — KADAMM АТК-18-600-X-N, KADAMM АТК-18-600-X-N(р); 1,0 — KADAMM АТК-4-600-X-N, KADAMM АТК-4-600-X-N(р); 1,1 — KADAMM АТК-8-600-X-N, KADAMM АТК-8-600-X-N(р)
Ослабление, дБ	10, 20, 30, 40, 50 — KADAMM АТК-10-200-X-7/16, KADAMM АТК-10-200-X-N; 10, 20, 30, 40 — KADAMM АТК-10-200-X-N-2, KADAMM АТК-10-250-X-7/16, KADAMM АТК-10-250-X-N; 40, 50 — KADAMM АТК-7,5-500-X-N
Импульсная мощность, Вт	5000 — KADAMM АТК-10-200-X-7/16, KADAMM АТК-10-200-X-N, KADAMM АТК-10-250-X-7/16, KADAMM АТК-10-250-X-N, KADAMM АТК-7,5-500-X-N; 10000 — KADAMM АТК-10-200-X-N-2

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям.

КСВНПри КСВН 1,2 отражается 0,83 % падающей мощности, при КСВН 1,5 — 4 %.

МощностьВ столбце «Средняя мощность, Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 200 до 600 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

Погрешность ослабленияДопуск на отклонение фактического ослабления от номинала. В таблице он задан отдельно для групп номиналов — смотрите столбцы «Погрешность ослабления при …».

Таблица исполнений

Все 39 исполнений серии АТК-200/600 с артикулами для заявки.

В таблице указаны пределы: КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Средняя мощность, Вт	КСВН	Соединитель	Погрешность ослабления при 30 дБ, дБ	Погрешность ослабления при 20 дБ, дБ	Погрешность ослабления при 10 дБ, дБ	Погрешность ослабления при 40 дБ, дБ
KADAMM АТК-10-200-X-7/16	0–10	200	1,45	7/16	—	—	—	—
KADAMM АТК-10-200-X-N	0–10	200	1,45	N	—	—	—	—
KADAMM АТК-10-200-X-N-2	0–10	200	1,40	N	—	—	—	—
KADAMM АТК-10-250-X-7/16	0–10	250	1,45	7/16	—	—	—	—
KADAMM АТК-10-250-X-N	0–10	250	1,45	N	—	—	—	—
KADAMM АТК-12,4-200-X-N	0–12,4	200	1,35	N	1,0	0,9	1,5	1,1
KADAMM АТК-12,4-250-X-N	0–12,4	250	1,35	N	1,0	0,9	2,5	1,1
KADAMM АТК-12,4-300-X-N	0–12,4	300	1,35	N	1,0	0,9	3,0	1,1
KADAMM АТК-12,4-400-X-N	0–12,4	400	1,35	N	1,0	2,0	—	1,1
KADAMM АТК-12,4-500-X-N	0–12,4	500	1,35	N	-1,5/+2,0	2,0	3,0	—
KADAMM АТК-12,4-500-X-N(р)	0–12,4	500	1,35	N	-1,5/+2,0	2,0	3,0	—
KADAMM АТК-12,4-600-X-N	0–12,4	600	1,35	N	-1,5/+2,0	2,0	3,0	1,2
KADAMM АТК-12,4-600-X-N(р)	0–12,4	600	1,35	N	-1,5/+2,0	2,0	3,0	1,2
KADAMM АТК-18-200-X-N	0–18	200	1,45	N	1,5	2,5	3,5	1,3
KADAMM АТК-18-250-X-N	0–18	250	1,45	N	1,5	-	3	1,3
KADAMM АТК-18-300-X-N	0–18	300	1,45	N	1,5	-	3,5	1,3
KADAMM АТК-18-400-X-N	0–18	400	1,45	N	1,5	4,5	—	1,5
KADAMM АТК-18-500-X-N	0–18	500	1,50	N	0/+6,0	5,0	6,0	—
KADAMM АТК-18-500-X-N(р)	0–18	500	1,50	N	0/+6,0	5,0	6,0	—
KADAMM АТК-18-600-X-N	0–18	600	1,50	N	-2,0/+6,0	5,0	6,0	2,0
KADAMM АТК-18-600-X-N(р)	0–18	600	1,50	N	-2,0/+6,0	5,0	6,0	2,0
KADAMM АТК-4-200-X-N	0–4	200	1,20	N	0,8	0,7	0,7	0,9
KADAMM АТК-4-250-X-N	0–4	250	1,20	N	0,8	0,7	0,7	0,9
KADAMM АТК-4-300-X-N	0–4	300	1,20	N	0,8	0,7	0,7	0,9
KADAMM АТК-4-400-X-N	0–4	400	1,20	N	0,8	1,2	—	0,9
KADAMM АТК-4-500-X-N	0–4	500	1,25	N	1,0	1,2	-0,6/+1,5	—
KADAMM АТК-4-500-X-N(р)	0–4	500	1,25	N	1,0	1,2	-0,6/+1,5	—
KADAMM АТК-4-600-X-N	0–4	600	1,25	N	1,0	1,2	-0,6/+1,5	1,0
KADAMM АТК-4-600-X-N(р)	0–4	600	1,25	N	1,0	1,2	-0,6/+1,5	1,0
KADAMM АТК-7,5-500-X-N	0–7,5	500	1,50	N	—	—	—	—
KADAMM АТК-8,5-500-X-N	0–8,5	500	1,30	N (вилка – розетка или розетка – розетка)	1,1	2,0	—	—
KADAMM АТК-8-200-X-N	0–8	200	1,25	N	0,9	0,8	0,8	0,9
KADAMM АТК-8-250-X-N	0–8	250	1,25	N	0,9	0,8	0,8	0,9
KADAMM АТК-8-300-X-N	0–8	300	1,25	N	0,9	0,8	0,8	0,9
KADAMM АТК-8-400-X-N	0–8	400	1,25	N	0,9	1,5	—	0,9
KADAMM АТК-8-500-X-N	0–8	500	1,30	N	1,5	2,0	-0,5/+2,0	—
KADAMM АТК-8-500-X-N(р)	0–8	500	1,30	N	1,5	2,0	-0,5/+2,0	—
KADAMM АТК-8-600-X-N	0–8	600	1,30	N	1,1	2,0	-0,5/+2,0	1,1
KADAMM АТК-8-600-X-N(р)	0–8	600	1,30	N	1,1	2,0	-0,5/+2,0	1,1

Как заказать

Позиция в артикуле	Что подставить
X	номинал ослабления, дБ — из перечня модели (строки ниже)
X: АТК-4/8/12,4/18-200-X-N, АТК-4/8/12,4-250-X-N, АТК-4/8/12,4-300-X-N	10, 20, 30, 40, 50, 60 дБ
X: АТК-18-250-X-N, АТК-18-300-X-N	10, 30, 40, 50, 60 дБ
X: АТК-4/8/12,4/18-400-X-N	20, 30, 40, 50–60 дБ
X: АТК-4-500-X-N(…), АТК-8-500-X-N(…)	3, 10, 20, 30, 40, 50, 60 дБ
X: АТК-12,4-500-X-N(…), АТК-18-500-X-N(…)	10, 20, 30, 40, 50, 60 дБ
X: АТК-4-600-X-N(…)	3, 6, 10, 20, 30, 40, 50, 60 дБ
X: АТК-8-600-X-N(…), АТК-12,4-600-X-N(…), АТК-18-600-X-N(…)	10, 20, 30, 40, 50, 60 дБ
Соединители	N: вход — вилка, выход — розетка; N(р) — обе розетки

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям.

2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

3КСВН. Если этот параметр для вас главный, начните с KADAMM АТК-4-200-X-N, KADAMM АТК-4-250-X-N и ещё 2 исполнения.

4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: N — у 36 исполнений; 7/16 — у 2 исполнений; N (вилка – розетка или розетка – розетка) — у 1 исполнения.

5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Полосы исполнений серии KADAMM АТК-200/600 по таблице; справа — сколько исполнений с такой полосой.

Как собрать полный артикул

Выберите модель серии АТК-200/600 и варианты в полях ниже — полный артикул исполнения соберётся сразу.

Его можно скопировать кнопкой и вставить в заявку: по полному артикулу готовится предложение.

Подбор артикула

Модель

Артикул для заказа:

Расчётный пример

Задача. На вход аттенюатора АТК-200/600 подана наибольшая допустимая в серии мощность 600 Вт. Сколько дойдёт до выхода и сколько останется в аттенюаторе при номиналах 3, 10 и 20 дБ.

1Номинал 3 дБ: на выходе 600 Вт × 10^(−3/10) = 300,712 Вт, в тепло уходит 299,288 Вт.

2Номинал 10 дБ: на выходе 600 Вт × 10^(−10/10) = 60 Вт, в тепло уходит 540 Вт.

3Номинал 20 дБ: на выходе 600 Вт × 10^(−20/10) = 6 Вт, в тепло уходит 594 Вт.

4Чем больше номинал, тем большая доля мощности рассеивается внутри, поэтому допустимую мощность сверяют с мощностью на входе, а не на выходе.

Применение

Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.

Защита входов измерительных приборов

Выравнивание уровней в тракте

Развязка каскадов

Сколько исполнений АТК-200/600 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

ниже 1 ГГц39 исполнений

1–4 ГГц (L, S)39 исполнений

4–12 ГГц (C, X)31 исполнение

12–27 ГГц (Ku, K)16 исполнений

Сценарии по отраслям

РадиолокацияВсе 39 исполнений АТК-200/600 работают в полосах от S до Ku. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВсе 39 исполнений АТК-200/600 работают в полосах от L до Ku. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C и Ku работают 31 исполнение АТК-200/600, например KADAMM АТК-10-200-X-7/16. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд АТК-200/600 пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM АТК-200/600 включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

Документация и поставка

В поставку каждого исполнения KADAMM АТК-200/600 входят:

✓Аттенюатор

✓Паспорт изделия

Техническое описание серии АТК-200/600 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТК-200/600 или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Погрешность ослабления — допустимое отклонение фактического ослабления от номинала.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM АТК-200/600	Аттенюаторы коаксиальные фиксированные 50 Ом, 200 Вт~600 Вт	до 18 ГГц	39	N, 7/16
KADAMM АТК-110-1-X-1,0	Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт	до 110 ГГц	1	1,0 мм
KADAMM АТК-2	Аттенюаторы коаксиальные фиксированные 50 Ом, 2 Вт	до 67 ГГц	36	SMA, N, TNC, SMP
KADAMM АТК-5	Аттенюаторы коаксиальные фиксированные 50 Ом, до 5 Вт	до 67 ГГц	17	SMA, N, TNC, 3,5 мм
KADAMM АТК-10	Аттенюаторы коаксиальные фиксированные 50 Ом, 10 Вт	до 50 ГГц	14	SMA, N, 3,5 мм, 2,92 мм

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM АТК-110-1-X-1,0.

Когда выбирают Аттенюаторы коаксиальные фиксированные 50 Ом, 200 Вт~600 Вт KADAMM АТК-200/600: Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.

Вопросы и ответы

Как выбрать аттенюатор по мощности?+

Допустимая мощность аттенюатора должна быть больше мощности на его входе с запасом: почти вся она, кроме прошедшей на выход части, рассеивается в нём теплом.

Какой диапазон частот у изделий KADAMM АТК-200/600?+

Серия АТК-200/600 в целом перекрывает до 18 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения АТК-200/600?+

От 200 до 600 Вт. Наибольшую мощность держат KADAMM АТК-12,4-600-X-N, KADAMM АТК-12,4-600-X-N(р) и ещё 6 исполнений.

У какого исполнения АТК-200/600 самый низкий КСВН?+

Самый низкий КСВН — 1,2 — у KADAMM АТК-4-200-X-N, KADAMM АТК-4-250-X-N и ещё 2 исполнения.

Как изделия KADAMM АТК-200/600 подключаются к тракту?+

Подключение у серии АТК-200/600 — N, 7/16. По таблице: N — у 36 исполнений; 7/16 — у 2 исполнений; N (вилка – розетка или розетка – розетка) — у 1 исполнения. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM АТК-200/600 отличается от KADAMM АТК-110-1-X-1,0?+

KADAMM АТК-110-1-X-1,0 — «Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт», охват до 110 ГГц. Остальные соседние серии сравнены в таблице выше.

Можно ли набрать нужный номинал из двух аттенюаторов АТК-200/600?+

Да: ослабления в децибелах складываются, например 10 дБ и 3 дБ дают 13 дБ. Учтите, что КСВН каждого звена добавляет отражения.

Чем аттенюатор АТК-200/600 отличается от согласованной нагрузки?+

Нагрузка поглощает всю падающую мощность, а аттенюатор пропускает на выход заданную долю и рассеивает остальное. Обе стороны аттенюатора согласованы с трактом, поэтому его можно ставить между любыми двумя узлами.

Как подобрать номинал для защиты входа прибора?+

Номинал в децибелах — это 10 · lg(Pист / Pдоп), где Pист — мощность источника, Pдоп — допустимая мощность на входе прибора; к результату добавляют запас.

Как пересчитать КСВН АТК-200/600 в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,5 это 4 %.

Как заказать исполнение АТК-200/600?+

Назовите полный артикул из таблицы, например «KADAMM АТК-10-200-X-7/16», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM АТК-200/600?+

В блоке документов — техническое описание серии АТК-200/600 и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.

Другие серии этого раздела каталога KADAMM: Аттенюаторы коаксиальные →

Подбор исполнения KADAMM АТК-200/600 под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
