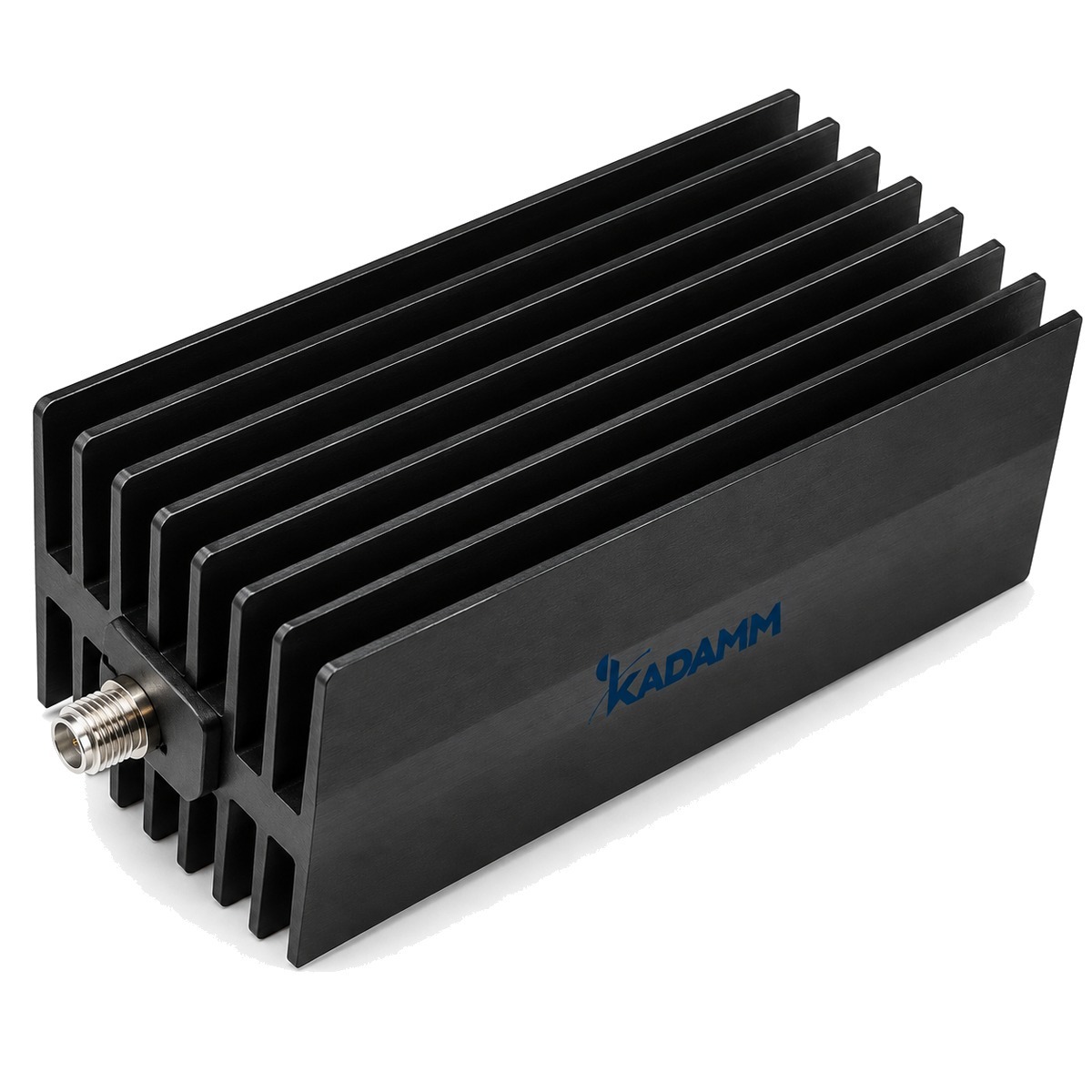

Аттенюаторы коаксиальные фиксированные 50 Ом, 150 Вт KADAMM АТК-150

Аттенюаторы KADAMM (КАДАММ) серии АТК-150: снижают уровень сигнала на заданное число децибел без нарушения согласования.

охват частот серии до 18 ГГцисполнения 34КСВН от 1,2

▤

Подберём Аттенюаторы коаксиальные фиксированные 50 Ом, 150 Вт АТК-150 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 18 ГГц

охват частот серии

исполнения

от 1,2

КСВН

О серии

KADAMM АТК-150 — аттенюаторы производства KADAMM (КАДАММ).

В серии 34 исполнения, общий охват частот — до 18 ГГц. Подключение — N, SMA, 7/16.

Исполнения АТК-150 различаются по параметрам: частоты, КСВН, соединители, погрешность ослабления, форма корпуса.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.

Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.

Разброс по исполнениям АТК-150: КСВН — 1,2–1,45 (при КСВН 1,45 отражается около 3 % мощности). Значения для конкретного артикула — в таблице исполнений.

Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.

Аттенюатор на входе прибора защищает его от перегрузки и уменьшает влияние отражений на результат измерения.

Принцип работы

Фиксированный аттенюатор KADAMM АТК-150 — согласованная резистивная цепь, включённая в разрыв коаксиальной линии. Часть мощности рассеивается на резисторах, а входное и выходное сопротивления остаются равными сопротивлению тракта, поэтому ослабление вносится без отражений.

Номинал задают в децибелах: 3 дБ — на выходе половина мощности, 10 дБ — десятая часть, 20 дБ — сотая. Средняя мощность, которую выдерживает аттенюатор, ограничена нагревом резистивного элемента.

Конструкция и материалы

Резистивный элемент аттенюатора KADAMM АТК-150 размещён в металлическом корпусе между двумя соединителями.

ПодключениеN — у 17 исполненийSMA — у 16 исполнений7/16 — у 1 исполнения

Ключевые особенности

✓

До 18 ГГц
34 исполнения, 5 рабочих полос.

✓

КСВН от 1,2
Лучшее согласование в серии — у KADAMM АТК-4-150-X-N(р)-N(р)-П, KADAMM АТК-4-150-X-N(р)-N(р)-Ц и ещё 6 исполнений.

✓

N, SMA, 7/16
N — у 17 исполнений; SMA — у 16 исполнений; 7/16 — у 1 исполнения.

Технические характеристики серии

Сводка по всем исполнениям KADAMM АТК-150: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–18 ГГц
КСВН	от 1,2 до 1,45
Соединитель	7/16; N; SMA
Погрешность ослабления при 6~10 дБ, дБ	0,9; 2,0; 0,7; 0,8
Погрешность ослабления при 20 дБ, дБ	0,9; 1,5; 0,7; 0,8
Погрешность ослабления при 30 дБ, дБ	1,0; 1,5; 0,8; 0,9
Погрешность ослабления при 40 дБ, дБ	1,1; 1,3; 0,9
Погрешность ослабления при 50~60 дБ, дБ	1,1; 1,4; 0,9
Форма корпуса	прямоугольный; цилиндрический
Средняя мощность, Вт	150

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям.

КСВНПри КСВН 1,2 отражается 0,83 % падающей мощности, при КСВН 1,45 — 3,4 %.

Погрешность ослабленияДопуск на отклонение фактического ослабления от номинала. В таблице он задан отдельно для групп номиналов — смотрите столбцы «Погрешность ослабления при …».

Таблица исполнений

Все 34 исполнения серии АТК-150 с артикулами для заявки.

В таблице указаны пределы: КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	КСВН	Соединитель	Погрешность ослабления при 6~10 дБ, дБ	Погрешность ослабления при 20 дБ, дБ	Погрешность ослабления при 30 дБ, дБ	Погрешность ослабления при 40 дБ, дБ	Погрешность ослабления при 50~60 дБ, дБ	Форма корпуса
KADAMM АТК-10-150-X-7/16	0–10	1,35	7/16	—	—	—	—	—	—
KADAMM АТК-10-150-X-N	0–10	1,35	N	—	—	—	—	—	—
KADAMM АТК-12,4-150-X-N(р)-N(р)-П	0–12,4	1,35	N	0,9	0,9	1,0	1,1	1,1	прямоугольный
KADAMM АТК-12,4-150-X-N(р)-N(р)-Ц	0–12,4	1,35	N	0,9	0,9	1,0	1,1	1,1	цилиндрический
KADAMM АТК-12,4-150-X-N-П	0–12,4	1,35	N	0,9	0,9	1,0	1,1	1,1	прямоугольный
KADAMM АТК-12,4-150-X-N-Ц	0–12,4	1,35	N	0,9	0,9	1,0	1,1	1,1	цилиндрический
KADAMM АТК-12,4-150-X-SMA(р)-SMA(р)-П	0–12,4	1,35	SMA	0,9	0,9	1,0	1,1	1,1	прямоугольный
KADAMM АТК-12,4-150-X-SMA(р)-SMA(р)-Ц	0–12,4	1,35	SMA	0,9	0,9	1,0	1,1	1,1	цилиндрический
KADAMM АТК-12,4-150-X-SMA-П	0–12,4	1,35	SMA	0,9	0,9	1,0	1,1	1,1	прямоугольный
KADAMM АТК-12,4-150-X-SMA-Ц	0–12,4	1,35	SMA	0,9	0,9	1,0	1,1	1,1	цилиндрический
KADAMM АТК-18-150-X-N(р)-N(р)-П	0–18	1,45	N	2,0	1,5	1,5	1,3	1,4	прямоугольный
KADAMM АТК-18-150-X-N(р)-N(р)-Ц	0–18	1,45	N	2,0	1,5	1,5	1,3	1,4	цилиндрический
KADAMM АТК-18-150-X-N-П	0–18	1,45	N	2,0	1,5	1,5	1,3	1,4	прямоугольный
KADAMM АТК-18-150-X-N-Ц	0–18	1,45	N	2,0	1,5	1,5	1,3	1,4	цилиндрический
KADAMM АТК-18-150-X-SMA(р)-SMA(р)-П	0–18	1,45	SMA	2,0	1,5	1,5	1,3	1,4	прямоугольный
KADAMM АТК-18-150-X-SMA(р)-SMA(р)-Ц	0–18	1,45	SMA	2,0	1,5	1,5	1,3	1,4	цилиндрический
KADAMM АТК-18-150-X-SMA-П	0–18	1,45	SMA	2,0	1,5	1,5	1,3	1,4	прямоугольный
KADAMM АТК-18-150-X-SMA-Ц	0–18	1,45	SMA	2,0	1,5	1,5	1,3	1,4	цилиндрический
KADAMM АТК-4-150-X-N(р)-N(р)-П	0–4	1,20	N	0,7	0,7	0,8	0,9	0,9	прямоугольный
KADAMM АТК-4-150-X-N(р)-N(р)-Ц	0–4	1,20	N	0,7	0,7	0,8	0,9	0,9	цилиндрический
KADAMM АТК-4-150-X-N-П	0–4	1,20	N	0,7	0,7	0,8	0,9	0,9	прямоугольный
KADAMM АТК-4-150-X-N-Ц	0–4	1,20	N	0,7	0,7	0,8	0,9	0,9	цилиндрический
KADAMM АТК-4-150-X-SMA(р)-SMA(р)-П	0–4	1,20	SMA	0,7	0,7	0,8	0,9	0,9	прямоугольный
KADAMM АТК-4-150-X-SMA(р)-SMA(р)-Ц	0–4	1,20	SMA	0,7	0,7	0,8	0,9	0,9	цилиндрический
KADAMM АТК-4-150-X-SMA-П	0–4	1,20	SMA	0,7	0,7	0,8	0,9	0,9	прямоугольный
KADAMM АТК-4-150-X-SMA-Ц	0–4	1,20	SMA	0,7	0,7	0,8	0,9	0,9	цилиндрический
KADAMM АТК-8-150-X-N(р)-N(р)-П	0–8	1,25	N	0,8	0,8	0,9	0,9	0,9	прямоугольный
KADAMM АТК-8-150-X-N(р)-N(р)-Ц	0–8	1,25	N	0,8	0,8	0,9	0,9	0,9	цилиндрический
KADAMM АТК-8-150-X-N-П	0–8	1,25	N	0,8	0,8	0,9	0,9	0,9	прямоугольный
KADAMM АТК-8-150-X-N-Ц	0–8	1,25	N	0,8	0,8	0,9	0,9	0,9	цилиндрический
KADAMM АТК-8-150-X-SMA(р)-SMA(р)-П	0–8	1,25	SMA	0,8	0,8	0,9	0,9	0,9	прямоугольный
KADAMM АТК-8-150-X-SMA(р)-SMA(р)-Ц	0–8	1,25	SMA	0,8	0,8	0,9	0,9	0,9	цилиндрический
KADAMM АТК-8-150-X-SMA-П	0–8	1,25	SMA	0,8	0,8	0,9	0,9	0,9	прямоугольный
KADAMM АТК-8-150-X-SMA-Ц	0–8	1,25	SMA	0,8	0,8	0,9	0,9	0,9	цилиндрический

Как заказать

Позиция в артикуле	Что подставить
X	номинал ослабления, дБ — целое число из перечня модели (строки ниже); запись «1–10» — номиналы от 1 до 10 дБ
X: модели 0–4 и 0–8 ГГц (АТК-4-150-…, АТК-8-150-…)	3, 6–10, 20, 30, 40, 50–60 дБ
X: модели 0–12,4 и 0–18 ГГц (АТК-12,4-150-…, АТК-18-150-…)	6–10, 20, 30, 40, 50–60 дБ
Ц / П	корпус: Ц — цилиндрический, П — прямоугольный
Соединители	если в артикуле не указано иначе, вход — вилка, выход — розетка; «(р)-(р)» — обе розетки

Прочие параметры

Параметр	Значение
Погрешность ослабления при 3 дБ, дБ	0,7 — KADAMM АТК-4-150-X-N(р)-N(р)-П, KADAMM АТК-4-150-X-N(р)-N(р)-Ц, KADAMM АТК-4-150-X-N-П, KADAMM АТК-4-150-X-N-Ц, KADAMM АТК-4-150-X-SMA(р)-SMA(р)-П, KADAMM АТК-4-150-X-SMA(р)-SMA(р)-Ц, KADAMM АТК-4-150-X-SMA-П, KADAMM АТК-4-150-X-SMA-Ц; 0,8 — KADAMM АТК-8-150-X-N(р)-N(р)-П, KADAMM АТК-8-150-X-N(р)-N(р)-Ц, KADAMM АТК-8-150-X-N-П, KADAMM АТК-8-150-X-N-Ц, KADAMM АТК-8-150-X-SMA(р)-SMA(р)-П, KADAMM АТК-8-150-X-SMA(р)-SMA(р)-Ц, KADAMM АТК-8-150-X-SMA-П, KADAMM АТК-8-150-X-SMA-Ц
Ослабление, дБ	20, 30, 40 — KADAMM АТК-10-150-X-7/16, KADAMM АТК-10-150-X-N
Импульсная мощность, Вт	5000 — KADAMM АТК-10-150-X-7/16, KADAMM АТК-10-150-X-N

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям.

2КСВН. Если этот параметр для вас главный, начните с KADAMM АТК-4-150-X-N(р)-N(р)-П, KADAMM АТК-4-150-X-N(р)-N(р)-Ц и ещё 6 исполнений.

3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: N — у 17 исполнений; SMA — у 16 исполнений; 7/16 — у 1 исполнения.

4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Полосы исполнений серии KADAMM АТК-150 по таблице; справа — сколько исполнений с такой полосой.

Как собрать полный артикул

Выберите модель серии АТК-150 и варианты в полях ниже — полный артикул исполнения соберётся сразу.

Его можно скопировать кнопкой и вставить в заявку: по полному артикулу готовится предложение.

Подбор артикула

Модель

Артикул для заказа:

Расчётный пример

Задача. В тракте подряд стоят два исполнения KADAMM АТК-150 с наибольшим в серии КСВН 1,45.

1Два исполнения с КСВН 1,45 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,45 − 1) / (1,45 + 1) = 0,367; суммарный КСВН (1 + 0,367) / (1 − 0,367) = 2,16, отражается 13,5 % мощности.

2С исполнениями, у которых КСВН 1,2, та же пара даёт не больше 1,44 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.

Защита входов измерительных приборов

Выравнивание уровней в тракте

Развязка каскадов

Сколько исполнений АТК-150 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

ниже 1 ГГц34 исполнения

1–4 ГГц (L, S)34 исполнения

4–12 ГГц (C, X)26 исполнений

12–27 ГГц (Ku, K)16 исполнений

Сценарии по отраслям

РадиолокацияВсе 34 исполнения АТК-150 работают в полосах от S до Ku. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВсе 34 исполнения АТК-150 работают в полосах от L до Ku. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C и Ku работают 26 исполнений АТК-150, например KADAMM АТК-10-150-X-7/16. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд АТК-150 пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM АТК-150 включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

Документация и поставка

В поставку каждого исполнения KADAMM АТК-150 входят:

✓Аттенюатор

✓Паспорт изделия

Техническое описание серии АТК-150 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТК-150 или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Погрешность ослабления — допустимое отклонение фактического ослабления от номинала.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM АТК-150	Аттенюаторы коаксиальные фиксированные 50 Ом, 150 Вт	до 18 ГГц	34	N, SMA, 7/16
KADAMM АТК-110-1-X-1,0	Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт	до 110 ГГц	1	1,0 мм
KADAMM АТК-2	Аттенюаторы коаксиальные фиксированные 50 Ом, 2 Вт	до 67 ГГц	36	SMA, N, TNC, SMP
KADAMM АТК-5	Аттенюаторы коаксиальные фиксированные 50 Ом, до 5 Вт	до 67 ГГц	17	SMA, N, TNC, 3,5 мм
KADAMM АТК-10	Аттенюаторы коаксиальные фиксированные 50 Ом, 10 Вт	до 50 ГГц	14	SMA, N, 3,5 мм, 2,92 мм

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM АТК-110-1-X-1,0.

Когда выбирают Аттенюаторы коаксиальные фиксированные 50 Ом, 150 Вт KADAMM АТК-150: Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.

Вопросы и ответы

Как выбрать аттенюатор по мощности?+

Допустимая мощность аттенюатора должна быть больше мощности на его входе с запасом: почти вся она, кроме прошедшей на выход части, рассеивается в нём теплом.

Какой диапазон частот у изделий KADAMM АТК-150?+

Серия АТК-150 в целом перекрывает до 18 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

У какого исполнения АТК-150 самый низкий КСВН?+

Самый низкий КСВН — 1,2 — у KADAMM АТК-4-150-X-N(р)-N(р)-П, KADAMM АТК-4-150-X-N(р)-N(р)-Ц и ещё 6 исполнений.

Как изделия KADAMM АТК-150 подключаются к тракту?+

Подключение у серии АТК-150 — N, SMA, 7/16. По таблице: N — у 17 исполнений; SMA — у 16 исполнений; 7/16 — у 1 исполнения. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM АТК-150 отличается от KADAMM АТК-110-1-X-1,0?+

KADAMM АТК-110-1-X-1,0 — «Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт», охват до 110 ГГц. Остальные соседние серии сравнены в таблице выше.

Можно ли набрать нужный номинал из двух аттенюаторов АТК-150?+

Да: ослабления в децибелах складываются, например 10 дБ и 3 дБ дают 13 дБ. Учтите, что КСВН каждого звена добавляет отражения.

Чем аттенюатор АТК-150 отличается от согласованной нагрузки?+

Нагрузка поглощает всю падающую мощность, а аттенюатор пропускает на выход заданную долю и рассеивает остальное. Обе стороны аттенюатора согласованы с трактом, поэтому его можно ставить между любыми двумя узлами.

Как подобрать номинал для защиты входа прибора?+

Номинал в децибелах — это 10 · lg(Pист / Pдоп), где Pист — мощность источника, Pдоп — допустимая мощность на входе прибора; к результату добавляют запас.

Как пересчитать КСВН АТК-150 в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,45 это 3,4 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение АТК-150?+

Назовите полный артикул из таблицы, например «KADAMM АТК-10-150-X-7/16», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM АТК-150?+

В блоке документов — техническое описание серии АТК-150 и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
