Аттенюаторы KADAMM (КАДАММ) серии АТК-1000/5000: снижают уровень сигнала на заданное число децибел без нарушения согласования.
О серии
KADAMM АТК-1000/5000 — аттенюаторы производства KADAMM (КАДАММ).
В серии 23 исполнения, общий охват частот — до 4,2 ГГц. Подключение — N, 7/16, L27, 7/16 DIN.
Внутри серии АТК-1000/5000 меняются частоты, средняя мощность, КСВН, соединители, ослабление, импульсная мощность — по ним и выбирают исполнение.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.
Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.
Разброс по исполнениям АТК-1000/5000: КСВН — 1,2–1,4 (при КСВН 1,4 отражается около 3 % мощности); мощность — 1000–5000 Вт. Значения для конкретного артикула — в таблице исполнений.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Принцип работы
Фиксированный аттенюатор KADAMM АТК-1000/5000 — согласованная резистивная цепь, включённая в разрыв коаксиальной линии. Часть мощности рассеивается на резисторах, а входное и выходное сопротивления остаются равными сопротивлению тракта, поэтому ослабление вносится без отражений.
Номинал задают в децибелах: 3 дБ — на выходе половина мощности, 10 дБ — десятая часть, 20 дБ — сотая. Средняя мощность, которую выдерживает аттенюатор, ограничена нагревом резистивного элемента.
Конструкция и материалы

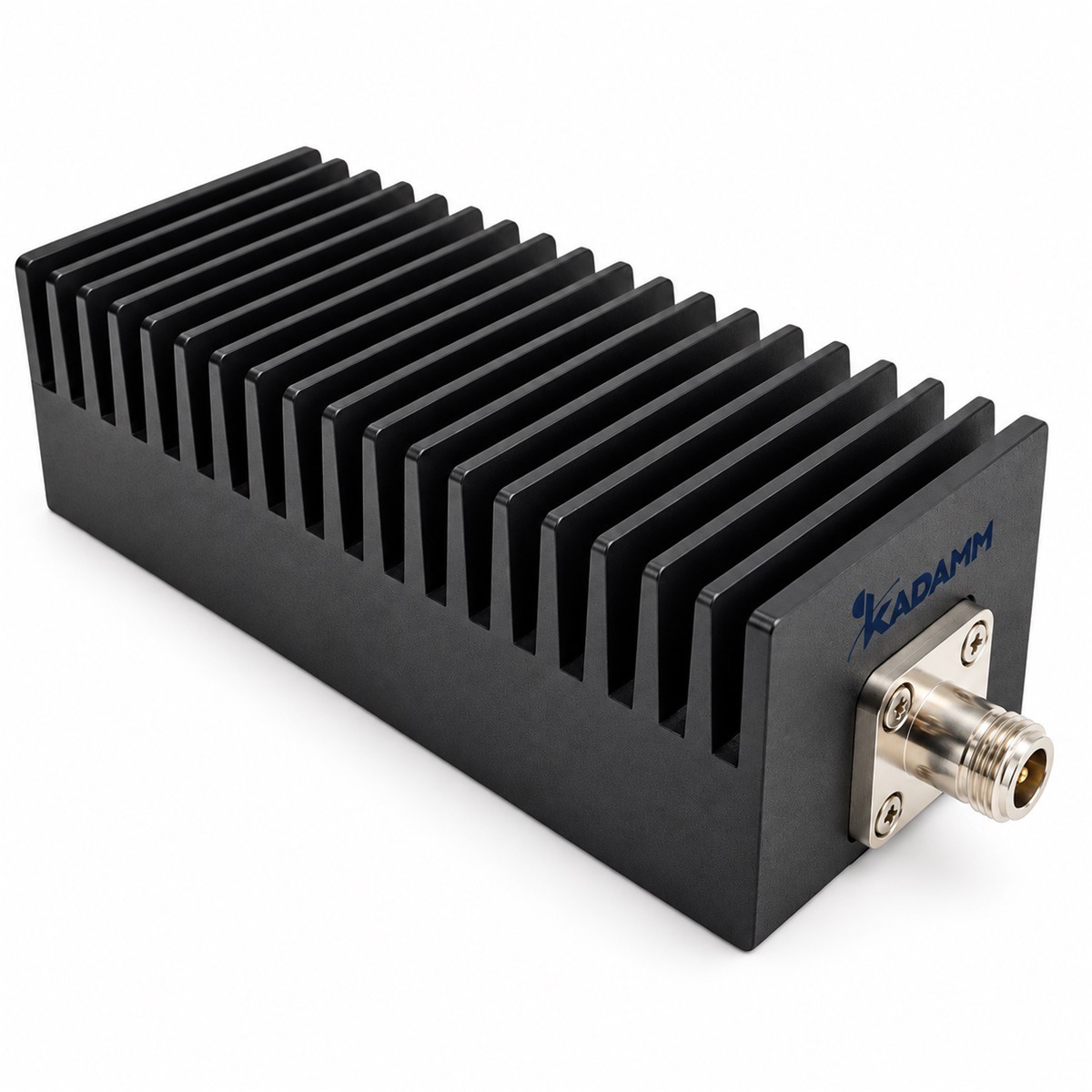

Резистивный элемент аттенюатора KADAMM АТК-1000/5000 размещён в металлическом корпусе между двумя соединителями.
Ключевые особенности
23 исполнения, 6 рабочих полос. Самая широкая полоса — 700 МГц – 2 ГГц у KADAMM АТК-2-2000-X-N(р).
Наибольшую мощность держат KADAMM АТК-1-5000-X-L29, KADAMM АТК-1-5000-X-L36 и ещё 1 исполнение.
Лучшее согласование в серии — у KADAMM АТК-2-2000-X-7/16(р).
Технические характеристики серии
Сводка по всем исполнениям KADAMM АТК-1000/5000: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–4,2 ГГц |
| Средняя мощность, Вт | от 1000 до 5000 |
| КСВН | от 1,2 до 1,4 |
| Соединитель | 13 вариантов — по таблице исполнений |
| Ослабление, дБ | от 30 до 60 |
| Импульсная мощность, Вт | от 10000 до 100000 |
| Погрешность ослабления при 30~50dB дБ, дБ | ±2dB — KADAMM АТК-3-1000-X-N |
| Погрешность ослабления при 20 дБ, дБ | ±3,0 — KADAMM АТК-3-1500-X-N |
| Погрешность ослабления при 30 дБ, дБ | ±1,0 — KADAMM АТК-2-2000-X-7/16(р); ±2,5 — KADAMM АТК-3-1500-X-N |
| Погрешность ослабления при 40 дБ, дБ | ±1,0 — KADAMM АТК-2-2000-X-7/16(р); ±2,5 — KADAMM АТК-3-1500-X-N |
| Погрешность ослабления при 50 дБ, дБ | ±1,0 — KADAMM АТК-2-2000-X-7/16(р); ±2,5 — KADAMM АТК-3-1500-X-N; ±3 — KADAMM АТК-3-3000-50-7/16(в)-N(р) |
Как читать характеристики
Таблица исполнений
Все 23 исполнения серии АТК-1000/5000 с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Средняя мощность, Вт | КСВН | Соединитель | Ослабление, дБ | Импульсная мощность, Вт |
|---|---|---|---|---|---|---|
| KADAMM АТК-1-4000-X-7/16(р) | — | — | — | 7/16 DIN (р) | — | — |
| KADAMM АТК-1-4000-X-N(р) | — | — | — | N (р) | — | — |
| KADAMM АТК-1-5000-X-7/16 | — | — | — | DIN (в) | — | — |
| KADAMM АТК-1-5000-X-7/16(р) | — | — | — | DIN (р) | — | — |
| KADAMM АТК-1-5000-X-L29 | 0–1 | 5000 | 1,40 | L29 | 30, 40, 50 | 100000 |
| KADAMM АТК-1-5000-X-L36 | 0–1 | 5000 | 1,40 | L36 | 30, 40, 50 | 100000 |
| KADAMM АТК-1-5000-X-L50 | 0–1 | 5000 | 1,40 | L50 | 30, 40, 50 | 100000 |
| KADAMM АТК-2-1000-X-7/16 | 0–2 | 1000 | 1,30 | 7/16 | 30, 40, 50 | 50000 |
| KADAMM АТК-2-1000-X-L27 | 0–2 | 1000 | 1,30 | L27 | 30, 40, 50 | 50000 |
| KADAMM АТК-2-1000-X-N | 0–2 | 1000 | 1,30 | N | 30, 40, 50 | 50000 |
| KADAMM АТК-2-2000-X-7/16(р) | 0–0,7 | 2000 | 1,2 | 7/16 DIN (р) | — | — |
| KADAMM АТК-2-2000-X-N(р) | 0,7–2 | 2000 | 1,3 | N (р) | — | — |
| KADAMM АТК-2-3000-X-7/16 | 0–2 | 3000 | 1,30 | 7/16 | 30, 40, 50 | 50000 |
| KADAMM АТК-2-3000-X-L27 | 0–2 | 3000 | 1,30 | L27 | 30, 40, 50 | 50000 |
| KADAMM АТК-2-3000-X-N | 0–2 | 3000 | 1,30 | N | 30, 40, 50 | 50000 |
| KADAMM АТК-3-1000-X-N | 0–3 ГГц | 1000 | 1,35 | N | — | — |
| KADAMM АТК-3-1500-X-N | 0–3 ГГц | 1500 | 1,25 | N | — | — |
| KADAMM АТК-3-2000-X-7/16 | 0–3 | 2000 | 1,40 | 7/16 | 40, 50 | 10000 |
| KADAMM АТК-3-2000-X-L27 | 0–3 | 2000 | 1,40 | L27 | 40, 50 | 10000 |
| KADAMM АТК-3-2000-X-N | 0–3 | 2000 | 1,40 | N | 40, 50 | 10000 |
| KADAMM АТК-3-3000-50-7/16(в)-N(р) | 0–3 | 3000 | 1,40 | 7/16 DIN (в)-N (р) | — | — |
| KADAMM АТК-3-3000-50-7/16(р)-N(р) | — | — | — | (р)-N (р) | — | — |
| KADAMM АТК-4,2-2000-40/60-7/16 | 0–4,2 | 2000 | 1,4 | 7/16, N | 40–60 | — |
Как заказать
| Позиция в артикуле | Что подставить |
|---|---|
| X | номинал ослабления, дБ — из перечня модели (строки ниже) |
| X: АТК-3-1000-X-N | 30–50 дБ |
| X: АТК-3-1500-X-N | 20, 30, 40, 50 дБ |
| X: АТК-2-2000-X-7/16(р), АТК-1-4000-X-7/16(р), АТК-1-5000-X-7/16(р) | 30, 40, 50 дБ |
| X: АТК-2-2000-X-N(р), АТК-1-4000-X-N(р), АТК-1-5000-X-7/16 | перечень номиналов уточняйте у менеджера |
Как выбрать исполнение
Полосы исполнений серии KADAMM АТК-1000/5000 по таблице; справа — сколько исполнений с такой полосой.
Как собрать полный артикул
Выберите модель серии АТК-1000/5000 и варианты в полях ниже — полный артикул исполнения соберётся сразу.
Его можно скопировать кнопкой и вставить в заявку: по полному артикулу готовится предложение.
Подбор артикула
Не входят в подбор (уточняйте у менеджера): KADAMM АТК-2-2000-X-N(р) — перечень номиналов уточняйте у менеджера; KADAMM АТК-1-4000-X-N(р) — перечень номиналов уточняйте у менеджера; KADAMM АТК-1-5000-X-7/16 — перечень номиналов уточняйте у менеджера.
Расчётный пример
Задача. На вход аттенюатора АТК-1000/5000 подана наибольшая допустимая в серии мощность 5000 Вт. Сколько дойдёт до выхода и сколько останется в аттенюаторе при номиналах 3, 10 и 20 дБ.
Применение
Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.
Сколько исполнений АТК-1000/5000 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АТК-1000/5000 входят:
Техническое описание серии АТК-1000/5000 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТК-1000/5000 или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АТК-1000/5000 | Аттенюаторы коаксиальные фиксированные 50 Ом, 1000 Вт~5000 Вт | до 4,2 ГГц | 23 | N, 7/16, L27, 7/16 DIN |
| KADAMM АТК-110-1-X-1,0 | Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт | до 110 ГГц | 1 | 1,0 мм |
| KADAMM АТК-2 | Аттенюаторы коаксиальные фиксированные 50 Ом, 2 Вт | до 67 ГГц | 36 | SMA, N, TNC, SMP |
| KADAMM АТК-5 | Аттенюаторы коаксиальные фиксированные 50 Ом, до 5 Вт | до 67 ГГц | 17 | SMA, N, TNC, 3,5 мм |
| KADAMM АТК-10 | Аттенюаторы коаксиальные фиксированные 50 Ом, 10 Вт | до 50 ГГц | 14 | SMA, N, 3,5 мм, 2,92 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM АТК-110-1-X-1,0.
