Аттенюаторы KADAMM (КАДАММ) серии АТК-100: снижают уровень сигнала на заданное число децибел без нарушения согласования.
О серии
KADAMM АТК-100 — аттенюаторы производства KADAMM (КАДАММ).
В серии 20 исполнений, общий охват частот — до 40 ГГц. Подключение — SMA, N, 3,5 мм, 2,92 мм.
Внутри серии АТК-100 меняются частоты, КСВН, соединители, погрешность ослабления — по ним и выбирают исполнение.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.
Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.
Разброс по исполнениям АТК-100: КСВН — 1,2–1,45 (при КСВН 1,45 отражается около 3 % мощности). Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Фиксированный аттенюатор KADAMM АТК-100 — согласованная резистивная цепь, включённая в разрыв коаксиальной линии. Часть мощности рассеивается на резисторах, а входное и выходное сопротивления остаются равными сопротивлению тракта, поэтому ослабление вносится без отражений.
Номинал задают в децибелах: 3 дБ — на выходе половина мощности, 10 дБ — десятая часть, 20 дБ — сотая. Средняя мощность, которую выдерживает аттенюатор, ограничена нагревом резистивного элемента.
Конструкция и материалы

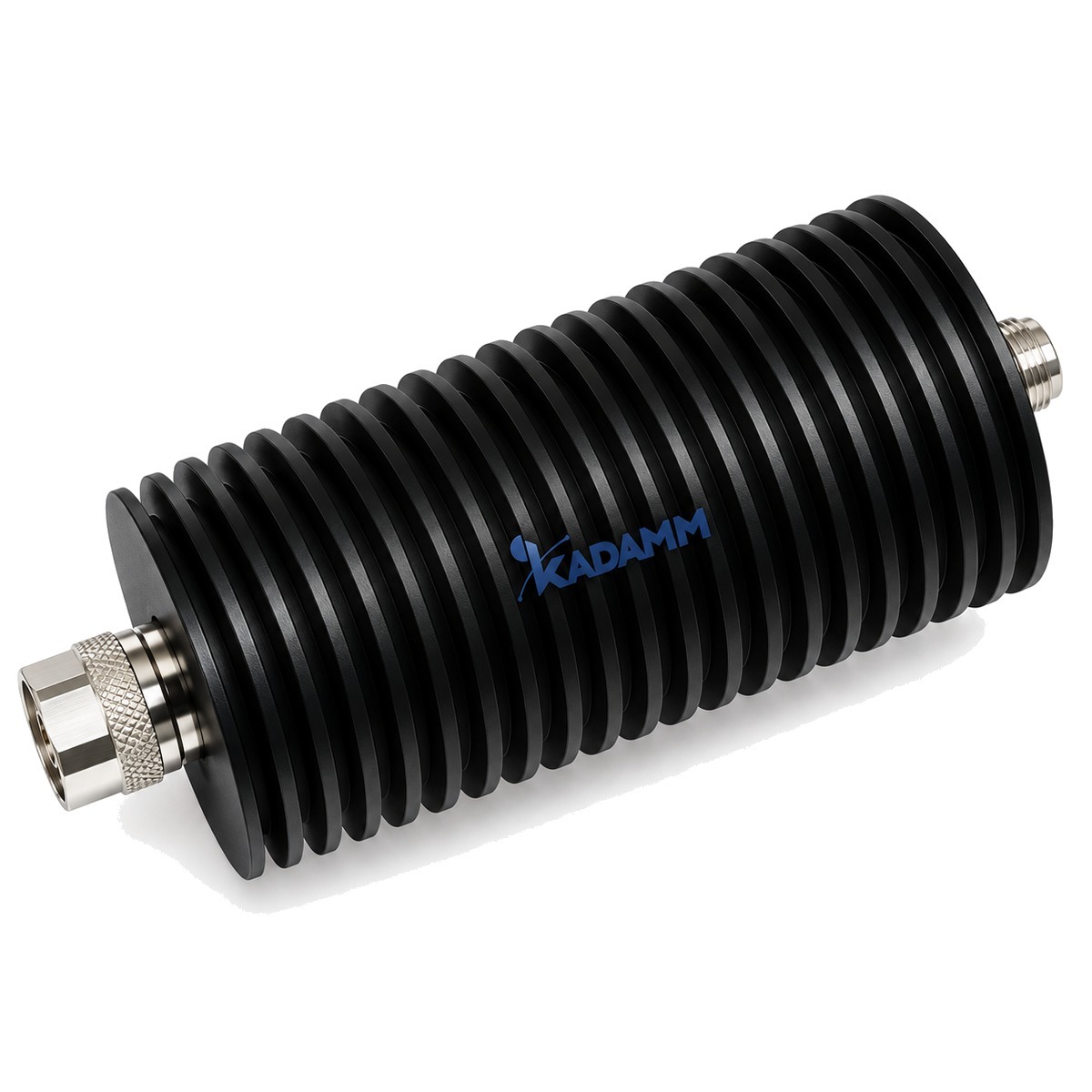

Резистивный элемент аттенюатора KADAMM АТК-100 размещён в металлическом корпусе между двумя соединителями.
Ключевые особенности
20 исполнений, 6 рабочих полос.
Лучшее согласование в серии — у KADAMM АТК-4-100-X-N-П, KADAMM АТК-4-100-X-N-Ц и ещё 2 исполнения.
Подключение по исполнениям — в столбце «Соединитель» таблицы.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АТК-100: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–40 ГГц |
| КСВН | от 1,2 до 1,45 |
| Соединитель | N; SMA; 3,5 мм; 2,92 мм |
| Погрешность ослабления при 3 дБ, дБ | 5 вариантов — по таблице исполнений |
| Погрешность ослабления при 6~10 дБ, дБ | 0,9; 1,5; 0,7; 0,8 |
| Погрешность ослабления при 11~20 дБ, дБ | 0,9; 1,5; 0,7; 0,8 |
| Погрешность ослабления при 21~30 дБ, дБ | 1,0; 1,3; 0,8; 0,9 |
| Погрешность ослабления при 31~40 дБ, дБ | 1,0; 1,3; 0,8; 0,9 |
| Погрешность ослабления при 41~60 дБ, дБ | 1,1; 1,4; 0,9–1,0; 1,0 |
| Средняя мощность, Вт | 100 |
Как читать характеристики
Таблица исполнений
Все 20 исполнений серии АТК-100 с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Погрешность ослабления при 3 дБ, дБ | Погрешность ослабления при 6~10 дБ, дБ | Погрешность ослабления при 11~20 дБ, дБ | Погрешность ослабления при 21~30 дБ, дБ | Погрешность ослабления при 31~40 дБ, дБ | Погрешность ослабления при 41~60 дБ, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АТК-12,4-100-X-N-П | 0–12,4 | 1,35 | N | 0,6 | 0,9 | 0,9 | 1,0 | 1,0 | 1,1 |
| KADAMM АТК-12,4-100-X-N-Ц | 0–12,4 | 1,35 | N | 0,6 | 0,9 | 0,9 | 1,0 | 1,0 | 1,1 |
| KADAMM АТК-12,4-100-X-SMA-П | 0–12,4 | 1,35 | SMA | 0,6 | 0,9 | 0,9 | 1,0 | 1,0 | 1,1 |
| KADAMM АТК-12,4-100-X-SMA-Ц | 0–12,4 | 1,35 | SMA | 0,6 | 0,9 | 0,9 | 1,0 | 1,0 | 1,1 |
| KADAMM АТК-18-100-X-N-П | 0–18 | 1,45 | N | 0,8 | 1,5 | 1,5 | 1,3 | 1,3 | 1,4 |
| KADAMM АТК-18-100-X-N-Ц | 0–18 | 1,45 | N | 0,8 | 1,5 | 1,5 | 1,3 | 1,3 | 1,4 |
| KADAMM АТК-18-100-X-SMA-П | 0–18 | 1,45 | SMA | 0,8 | 1,5 | 1,5 | 1,3 | 1,3 | 1,4 |
| KADAMM АТК-18-100-X-SMA-Ц | 0–18 | 1,45 | SMA | 0,8 | 1,5 | 1,5 | 1,3 | 1,3 | 1,4 |
| KADAMM АТК-26,5-100-10/40-3,5 | 0–26,5 | 1,45 | 3,5 мм | — | — | — | — | — | — |
| KADAMM АТК-26,5-100-X-3,5 | 0–26,5 | 1,40 | 3,5 мм | -1,0/+1,5 | — | — | — | — | — |
| KADAMM АТК-26,5-100-X-SMA | 0–26,5 | 1,40 | SMA | -1,0/+1,5 | — | — | — | — | — |
| KADAMM АТК-4-100-X-N-П | 0–4 | 1,20 | N | 0,4 | 0,7 | 0,7 | 0,8 | 0,8 | 0,9–1,0 |
| KADAMM АТК-4-100-X-N-Ц | 0–4 | 1,20 | N | 0,4 | 0,7 | 0,7 | 0,8 | 0,8 | 0,9–1,0 |
| KADAMM АТК-4-100-X-SMA-П | 0–4 | 1,20 | SMA | 0,4 | 0,7 | 0,7 | 0,8 | 0,8 | 0,9–1,0 |
| KADAMM АТК-4-100-X-SMA-Ц | 0–4 | 1,20 | SMA | 0,4 | 0,7 | 0,7 | 0,8 | 0,8 | 0,9–1,0 |
| KADAMM АТК-40-100-X-2,92 | 0–40 | 1,40 | 2,92 мм | — | — | — | — | — | — |
| KADAMM АТК-8-100-X-N-П | 0–8 | 1,25 | N | 0,5 | 0,8 | 0,8 | 0,9 | 0,9 | 1,0 |
| KADAMM АТК-8-100-X-N-Ц | 0–8 | 1,25 | N | 0,5 | 0,8 | 0,8 | 0,9 | 0,9 | 1,0 |
| KADAMM АТК-8-100-X-SMA-П | 0–8 | 1,25 | SMA | 0,5 | 0,8 | 0,8 | 0,9 | 0,9 | 1,0 |
| KADAMM АТК-8-100-X-SMA-Ц | 0–8 | 1,25 | SMA | 0,5 | 0,8 | 0,8 | 0,9 | 0,9 | 1,0 |
Как заказать
| Позиция в артикуле | Что подставить |
|---|---|
| X | номинал ослабления, дБ — целое число из перечня модели (строки ниже); запись «1–10» — номиналы от 1 до 10 дБ |
| X: АТК-4/8/12,4/18-100-X-N-Ц(П), АТК-4/8/12,4/18-100-X-SMA-Ц(П) | 3, 6–60 дБ |
| X: АТК-26,5-100-X-3,5, АТК-26,5-100-X-SMA | 3, 6, 10, 20, 30, 40, 50 дБ |
| X: АТК-40-100-X-2,92 | 20, 30, 40 дБ |
| Ц / П | корпус: Ц — цилиндрический, П — прямоугольный |
| Соединители | если в артикуле не указано иначе, вход — вилка, выход — розетка; «(р)-(р)» — обе розетки |
Прочие параметры
| Параметр | Значение |
|---|---|
| Погрешность ослабления при 6 дБ, дБ | -1,0/+2,5 — KADAMM АТК-26,5-100-X-3,5, KADAMM АТК-26,5-100-X-SMA |
| Погрешность ослабления при 10 дБ, дБ | -1,0/+3,5 — KADAMM АТК-26,5-100-X-3,5, KADAMM АТК-26,5-100-X-SMA |
| Погрешность ослабления при 20 дБ, дБ | -1,0/+3,0 — KADAMM АТК-26,5-100-X-3,5, KADAMM АТК-26,5-100-X-SMA; -4,0/+4,0 — KADAMM АТК-40-100-X-2,92 |
| Погрешность ослабления при 30/40/50 дБ, дБ | -1,0/+1,5 — KADAMM АТК-26,5-100-X-3,5, KADAMM АТК-26,5-100-X-SMA |
| Форма корпуса | прямоугольный — KADAMM АТК-12,4-100-X-N-П, KADAMM АТК-12,4-100-X-SMA-П, KADAMM АТК-18-100-X-N-П, KADAMM АТК-18-100-X-SMA-П, KADAMM АТК-4-100-X-N-П, KADAMM АТК-4-100-X-SMA-П, KADAMM АТК-8-100-X-N-П, KADAMM АТК-8-100-X-SMA-П; цилиндрический — KADAMM АТК-12,4-100-X-N-Ц, KADAMM АТК-12,4-100-X-SMA-Ц, KADAMM АТК-18-100-X-N-Ц, KADAMM АТК-18-100-X-SMA-Ц, KADAMM АТК-4-100-X-N-Ц, KADAMM АТК-4-100-X-SMA-Ц, KADAMM АТК-8-100-X-N-Ц, KADAMM АТК-8-100-X-SMA-Ц |
| Погрешность ослабления при 30 дБ, дБ | -4,0/+4,0 — KADAMM АТК-40-100-X-2,92 |
| Погрешность ослабления при 40 дБ, дБ | -4,0/+4,0 — KADAMM АТК-40-100-X-2,92 |
| Ослабление, дБ | 10–40 — KADAMM АТК-26,5-100-10/40-3,5 |
Как выбрать исполнение
Полосы исполнений серии KADAMM АТК-100 по таблице; справа — сколько исполнений с такой полосой.
Как собрать полный артикул
Выберите модель серии АТК-100 и варианты в полях ниже — полный артикул исполнения соберётся сразу.
Его можно скопировать кнопкой и вставить в заявку: по полному артикулу готовится предложение.
Подбор артикула
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM АТК-100 с наибольшим в серии КСВН 1,45.
Применение
Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.
Сколько исполнений АТК-100 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АТК-100 входят:
Техническое описание серии АТК-100 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТК-100 или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Погрешность ослабления — допустимое отклонение фактического ослабления от номинала.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АТК-100 | Аттенюаторы коаксиальные фиксированные 50 Ом, 100 Вт | до 40 ГГц | 20 | SMA, N, 3,5 мм, 2,92 мм |
| KADAMM АТК-110-1-X-1,0 | Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт | до 110 ГГц | 1 | 1,0 мм |
| KADAMM АТК-2 | Аттенюаторы коаксиальные фиксированные 50 Ом, 2 Вт | до 67 ГГц | 36 | SMA, N, TNC, SMP |
| KADAMM АТК-5 | Аттенюаторы коаксиальные фиксированные 50 Ом, до 5 Вт | до 67 ГГц | 17 | SMA, N, TNC, 3,5 мм |
| KADAMM АТК-10 | Аттенюаторы коаксиальные фиксированные 50 Ом, 10 Вт | до 50 ГГц | 14 | SMA, N, 3,5 мм, 2,92 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM АТК-110-1-X-1,0; нужны частоты выше, чем у АТК-100 — KADAMM АТК-10.
