Антенны: 824–960 / 1710–2170 МГц, усиление 0,5–2 дБи.
Что представляет собой антенна

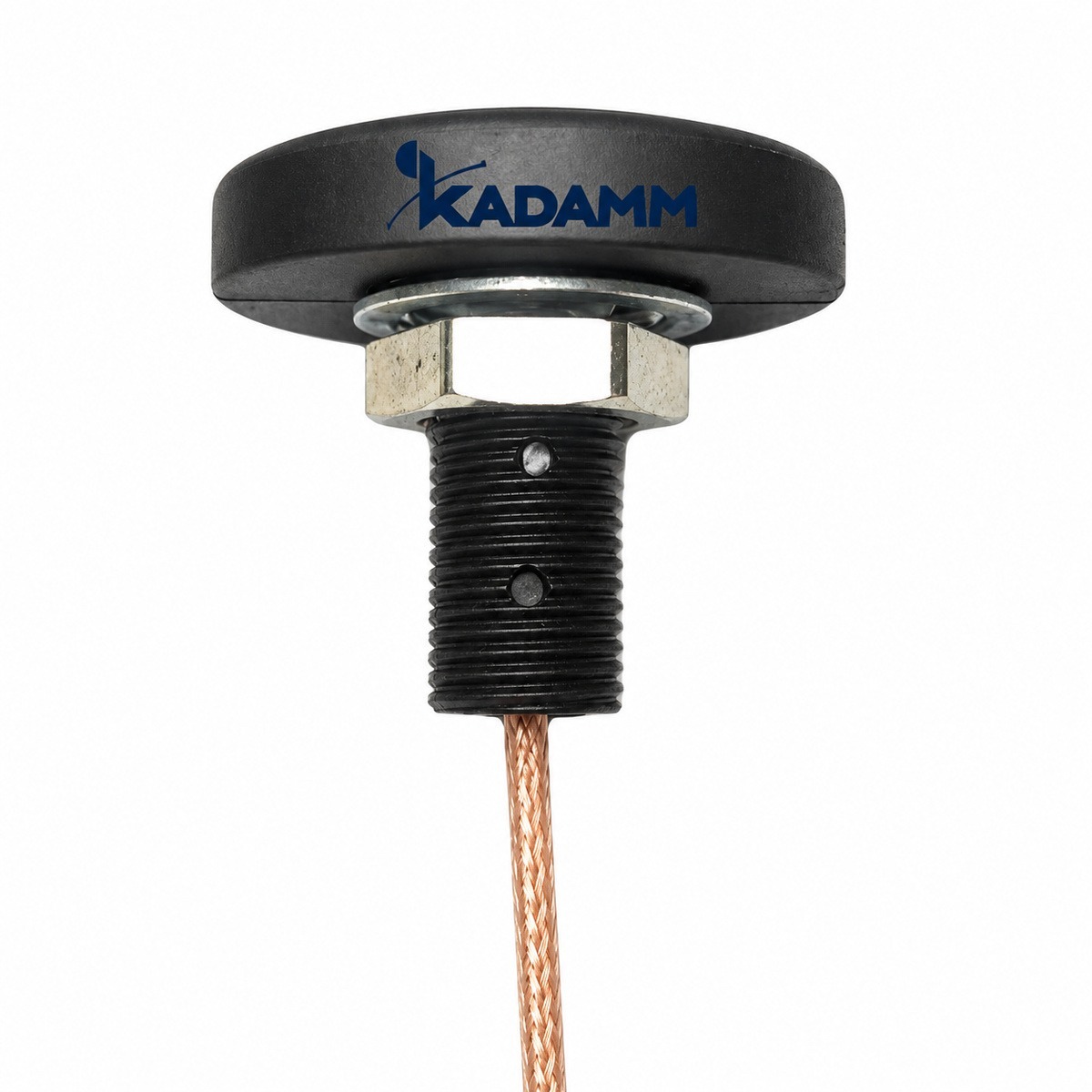

KADAMM ASW-GSM — антенны диапазона 824–960 / 1710–2170 МГц. Антенну подключают к модему, роутеру или терминалу вместо штатной: она выносится к окну, на стену или на крышу, туда, где сигнал базовой станции сильнее, а кабель доводит его до устройства.
Современные модемы 4G и 5G работают по схеме MIMO: у них два или четыре антенных входа, и на каждый нужна своя антенна или отдельный вход многопортовой антенны. Если подключить только один вход, скорость падает почти вдвое. Разные поляризации или разнос антенн дают модему независимые каналы.
Усиление 0,5–2 дБи прибавляется к уровню сигнала на входе модема. На краю зоны покрытия несколько децибел решают, будет ли устойчивое соединение: модем переходит на более быструю модуляцию и реже теряет сеть.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: крепление: винт; рабочая температура −40…+85 °C.
Разъём — SMA, MCX, MMCX, FAKRA, FME. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Разъём SMA, MCX, MMCX, FAKRA, FME, у AMS-GSM — SMA, MCX, FAKRA
Между ASW-GSM и AMS-GSM решают габариты, масса и способ крепления на конкретной опоре.
- Полосы 824–960 и 1710–2170 МГц, у ASK-GSM — 824–960, 1710–2170 и 2400–2500 МГц
- Разъём SMA, MCX, MMCX, FAKRA, FME, у ASK-GSM — SMA, FAKRA
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Сравните таблицы характеристик KADAMM ASW-GSM и KADAMM AR-GSM: число входов, разъёмы и способ крепления у моделей могут различаться.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ASW-GSM с запасом по краям.
Значение ASW-GSM по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование ASW-GSM с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | антенна с кабелем |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | винт; ASW-GSM-2-7 — уточняйте у менеджера |
| Степень защиты | по исполнению (см. таблицу «Исполнения») |
| Материал | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч; ASW-GSM900-2 — уточняйте у менеджера |
| Габариты | ASW-GSM-0.5 — Ø30,5 × 25 мм; ASW-GSM-2-2 — Ø68 × 35 мм; ASW-GSM-2-4 — Ø45 × 75 мм; ASW-GSM-2-7 — Ø78,3 × 15,3 мм; остальные исполнения — уточняйте у менеджера |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM ASW-GSM-0.5 | 824–960 / 1710–2170 МГц | 0,5 дБи | менее 2 | RG178; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP68 |
| KADAMM ASW-GSM-2 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2,5 | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP65–IP67 (кроме места вывода кабеля) |
| KADAMM ASW-GSM-2-2 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2 | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM ASW-GSM-2-3 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2 | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM ASW-GSM-2-4 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2 | RG58 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | винт |
| KADAMM ASW-GSM-2-5 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2 | RG58 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP66 (кроме места вывода кабеля) |
| KADAMM ASW-GSM-2-6 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2,5 | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | винт |
| KADAMM ASW-GSM-2-7 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2,5 | RG316 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | крепление — уточняйте у менеджера; IP67 |
| KADAMM ASW-GSM900-2 | 880–960 МГц | 2 дБи | менее 2 | RG174; длина — уточняйте у менеджера; SMA, FME или MMCX (другие — по заказу) | винт, IP66 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASW-GSM в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание ASW-GSM.
- IEC 60529 — документ, на который ссылается техническое описание ASW-GSM.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ASW-GSM подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 0,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 0,5 = 40,5 дБм, то есть около 11 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 892 МГц (середина полосы 824–960 МГц): L = 32,45 + 20·lg 892 + 20·lg 1 = 91,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 40,5 − 91,5 = −51 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Абонентские антенны ставят на дачах, в загородных домах, на объектах телеметрии и видеонаблюдения, в кабинах техники — везде, где модему не хватает сигнала.
Сети и службы в полосах ASW-GSM:
Перед заказом KADAMM ASW-GSM сверьте с проектом:
- Частоты оборудования — внутри 824–960 и 1710–2170 МГц
- Разъёмы — SMA, MCX, MMCX, FAKRA, FME
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание ASW-GSM и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ASW-GSM и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ASW-GSM пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ASW-GSM | KADAMM AMS-GSM | KADAMM ASK-GSM | KADAMM AR-GSM |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 824–960 и 1710–2170 МГц | 824–960 и 1710–2170 МГц | 824–960, 1710–2170 и 2400–2500 МГц | 824–960 и 1710–2170 МГц |
| Усиление | 0,5–2 дБи | 1–7 дБи | 2–3 дБи | 2 дБи |
| Поляризация | линейная | линейная | линейная | линейная |
| Порты | 1 | 1 | 1 | — |
| Габариты | — | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
