Наклеиваемые антенны: 824–960 / 1710–2170 / 2400–2500 МГц, усиление 2–3 дБи.
Что представляет собой антенна

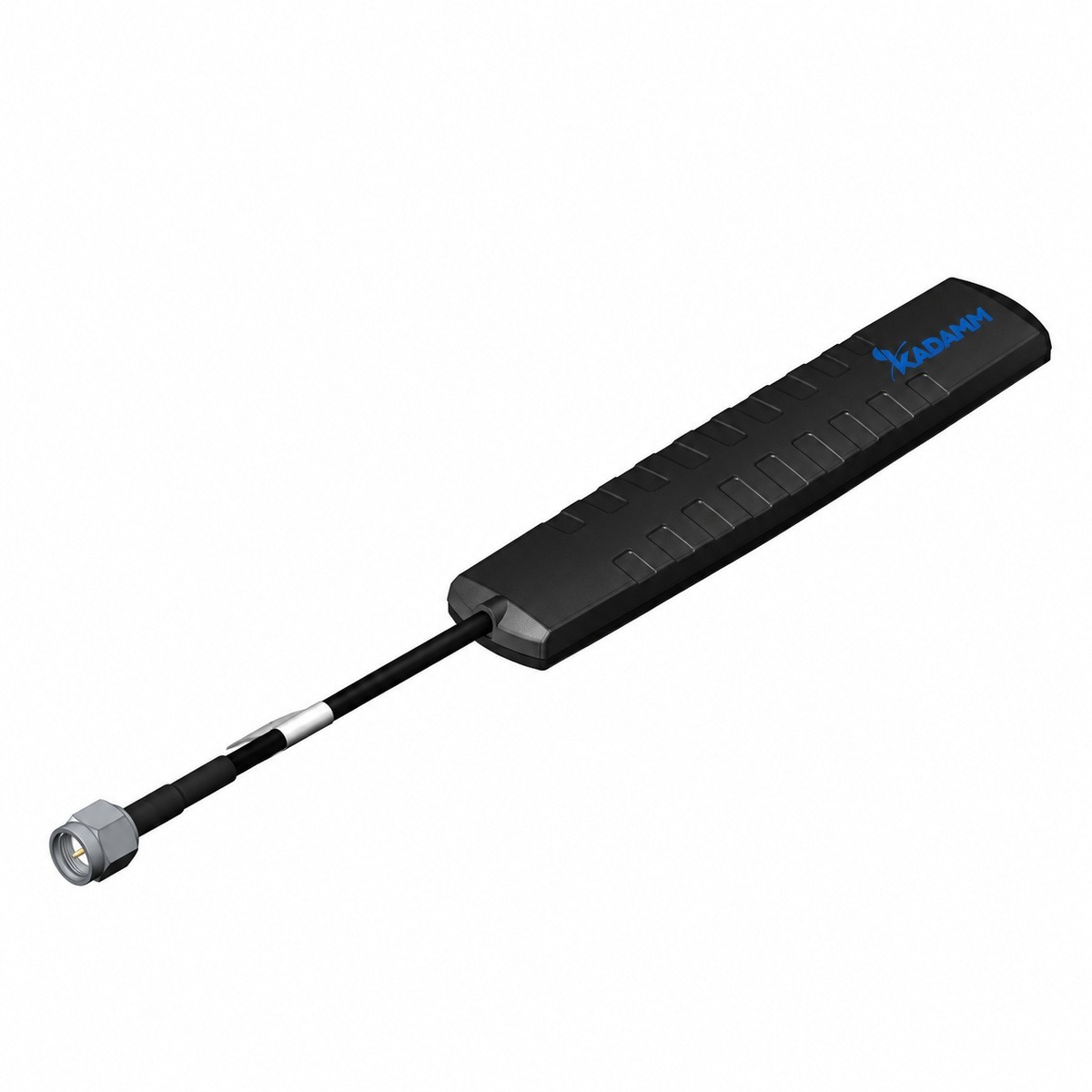

KADAMM ASK-GSM — наклеиваемые антенны диапазона 824–960 / 1710–2170 / 2400–2500 МГц. Антенну подключают к модему, роутеру или терминалу вместо штатной: она выносится к окну, на стену или на крышу, туда, где сигнал базовой станции сильнее, а кабель доводит его до устройства.
Современные модемы 4G и 5G работают по схеме MIMO: у них два или четыре антенных входа, и на каждый нужна своя антенна или отдельный вход многопортовой антенны. Если подключить только один вход, скорость падает почти вдвое. Разные поляризации или разнос антенн дают модему независимые каналы.
Усиление 2–3 дБи прибавляется к уровню сигнала на входе модема. На краю зоны покрытия несколько децибел решают, будет ли устойчивое соединение: модем переходит на более быструю модуляцию и реже теряет сеть.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН менее 2. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: крепление: клей; рабочая температура −40…+85 °C.
Разъём — SMA, FAKRA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 824–960, 1710–2170 и 2400–2500 МГц, у ASW-GSM — 824–960 и 1710–2170 МГц
- Усиление 2–3 дБи, у ASW-GSM — 0,5–2 дБи (больше на 1,5 дБ)
- Разъём SMA, FAKRA, у ASW-GSM — SMA, MCX, MMCX, FAKRA, FME
У KADAMM ASK-GSM больше усиление; KADAMM ASW-GSM выбирают, если важен её набор полос.
- Полосы 824–960, 1710–2170 и 2400–2500 МГц, у AMS-GSM — 824–960 и 1710–2170 МГц
- Усиление 2–3 дБи, у AMS-GSM — 1–7 дБи (больше на 1 дБ)
- Разъём SMA, FAKRA, у AMS-GSM — SMA, MCX, FAKRA
У KADAMM ASK-GSM больше усиление; KADAMM AMS-GSM выбирают, если важен её набор полос.
- Полосы 824–960, 1710–2170 и 2400–2500 МГц, у AR-GSM — 824–960 и 1710–2170 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ASK-GSM с запасом по краям.
Значение ASK-GSM по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование ASK-GSM с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: клей.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | менее 2 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | антенна с кабелем |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | клей |
| Материал | ASK-GSM-2P, ASK-GSM-2P2, ASK-GSM-2P3, ASK-GSM-3, ASK-GSM24-2P, ASK-GSM24-2P2 — ABS; ASK-GSM-2.5P — уточняйте у менеджера; ASK-GSM-2.5P2 — ПВХ |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 %; ASK-GSM-2.5P — уточняйте у менеджера |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Размер, мм | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM ASK-GSM-2P | 824–960 / 1710–2170 МГц | 2 дБи | менее 2 | 105 × 15,3 × 1 | RG174; длина — уточняйте у менеджера; SMA или FAKRA (другие — по заказу) | клей |
| KADAMM ASK-GSM-2P2 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2 | 104,6 × 15 × 1 | RG174; длина — уточняйте у менеджера; FAKRA или SMA (другие — по заказу) | клей |
| KADAMM ASK-GSM-2P3 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2 | 35 × 29 × 0,4 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей |
| KADAMM ASK-GSM-2.5P | 824–960 / 1710–2170 МГц | 2,5 дБи | менее 2 | 140 × 20 × 0,8 | RG58; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей |
| KADAMM ASK-GSM-2.5P2 | 824–960 / 1710–2170 МГц | 2,5 дБи | менее 2 | 115 × 9 × 0,8 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей |
| KADAMM ASK-GSM-3 | 824–960 / 1710–2170 МГц | 3 дБи | менее 2 | уточняйте у менеджера | RG174; длина — уточняйте у менеджера; SMA или FAKRA (другие — по заказу) | клей |
| KADAMM ASK-GSM24-2P | 824–894 / 1710–2170 / 2400–2500 МГц | 2 дБи | менее 2 | 62,2 × 22 × 0,8 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей |
| KADAMM ASK-GSM24-2P2 | 824–960 / 1710–2170 / 2400–2500 МГц | 2 дБи | менее 2 | 104,6 × 15 × 1 | RG58; длина — уточняйте у менеджера; FAKRA или SMA (другие — по заказу) | клей |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASK-GSM в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание ASK-GSM.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ASK-GSM подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2 = 42 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 892 МГц (середина полосы 824–960 МГц): L = 32,45 + 20·lg 892 + 20·lg 1 = 91,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42 − 91,5 = −49,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Абонентские антенны ставят на дачах, в загородных домах, на объектах телеметрии и видеонаблюдения, в кабинах техники — везде, где модему не хватает сигнала.
Сети и службы в полосах ASK-GSM:
Перед заказом KADAMM ASK-GSM сверьте с проектом:
- Частоты оборудования — внутри 824–960, 1710–2170 и 2400–2500 МГц
- Разъёмы — SMA, FAKRA
- Опора и крепление — клей
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление ASK-GSM — клей.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание ASK-GSM и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ASK-GSM и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ASK-GSM пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
