Активная наклеиваемая автомобильная антенна FM + DAB, МШУ: 88–108 / 174–240 МГц, усиление 20 ± 2 дБ.
Что представляет собой антенна

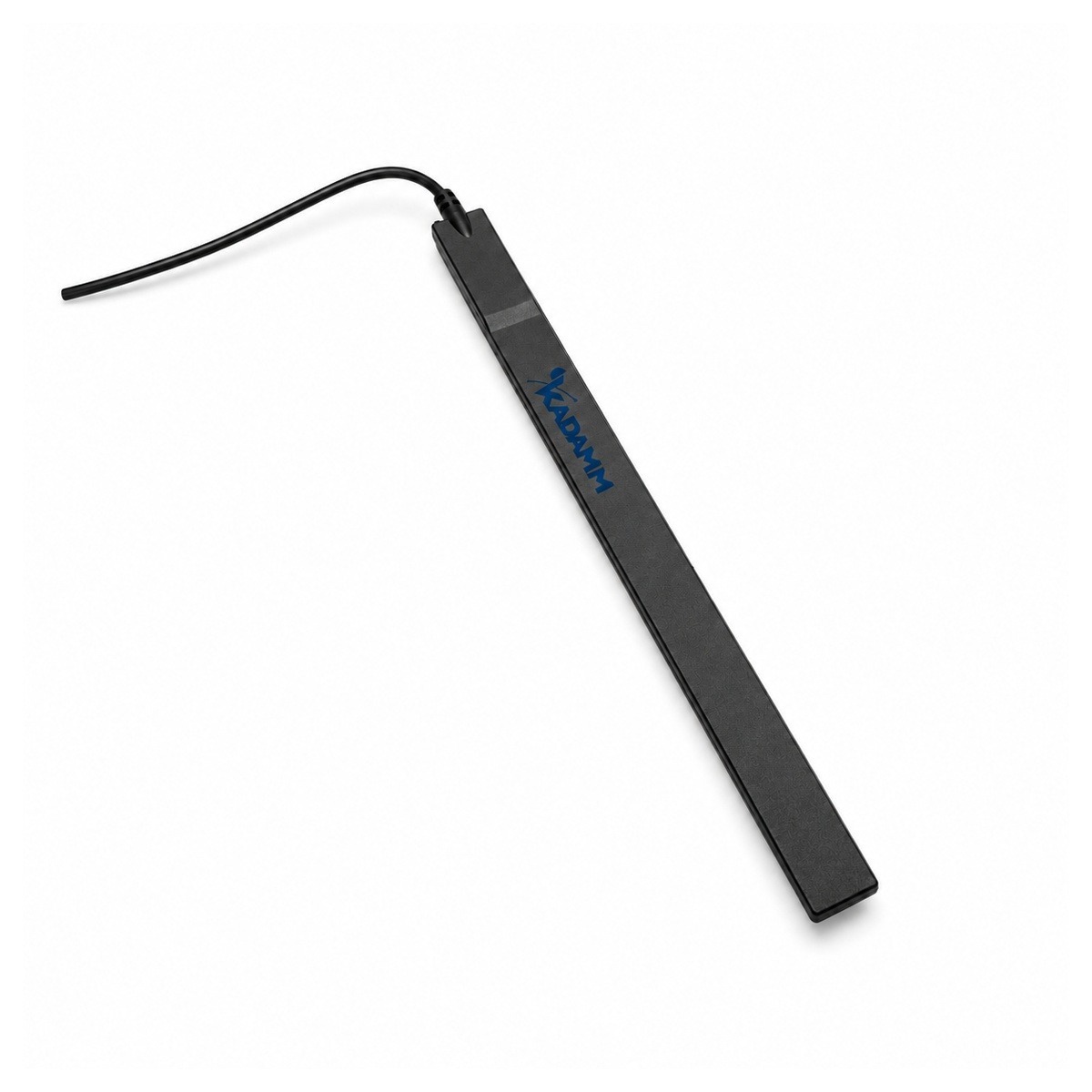

KADAMM ASK-FMDAB-20 — активная наклеиваемая автомобильная антенна FM + DAB, МШУ диапазона 88–108 / 174–240 МГц. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Антенна активная: усилитель 20 ± 2 дБ, питание 5 ± 0,5 В компенсирует потери в кабеле до радиостанции или приёмника.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН 1,8. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 183 × 13 × 5,6 мм; степень защиты IP66.
Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 88–108 и 174–240 МГц, у ASK-DAB-20 — 174–240 МГц
- Габариты 183 × 13 × 5,6 мм, у ASK-DAB-20 — уточняйте у менеджера
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 88–108 и 174–240 МГц, у ASK-DAB-18 — 174–240 МГц
- Усиление усилителя 20 ± 2 дБ, у ASK-DAB-18 — 18 ± 3 дБ (больше на 2 дБ)
- Габариты 183 × 13 × 5,6 мм, у ASK-DAB-18 — уточняйте у менеджера
У KADAMM ASK-FMDAB-20 больше усиление; KADAMM ASK-DAB-18 выбирают, если важен её набор полос.
- Полосы 88–108 и 174–240 МГц, у AMS-DAB-18 — 174–240 МГц
- Усиление усилителя 20 ± 2 дБ, у AMS-DAB-18 — 18,0 ± 3,0 дБ (больше на 2 дБ)
У KADAMM ASK-FMDAB-20 больше усиление; KADAMM AMS-DAB-18 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ASK-FMDAB-20 с запасом по краям.
Усиление встроенного усилителя ASK-FMDAB-20; сверяйте его с допустимым уровнем на входе приёмника.
Согласование ASK-FMDAB-20 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны | 88–108 МГц (FM) и 174–240 МГц (DAB / DAB+, полоса III) |
| Усиление МШУ | 20 ± 2 дБ |
| Коэффициент шума | 2,0 дБ (тип.) |
| КСВН | 1,8 (тип.) |
| Волновое сопротивление | 50 Ом |
| Питание | 5 ± 0,5 В DC |
| Ток потребления | 8 ± 2 мА при 5 В |
| Защита от электростатики | IEC 61000-4-2, ±15 кВ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | наклеиваемая антенна-полоса для установки на стекло |
| Размеры | 183 × 13 × 5,6 мм |
| Степень защиты | IP66 |
| Кабель | RG-174, длина — уточняйте у менеджера |
| Разъём | SMA, вилка |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASK-FMDAB-20 в таблицах выше.
- IEC 61000-4-2 — стойкость к электростатическим разрядам.
- IEC 60529 — документ, на который ссылается техническое описание ASK-FMDAB-20.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Перед заказом KADAMM ASK-FMDAB-20 сверьте с проектом:
- Частоты оборудования — внутри 88–108 и 174–240 МГц
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — SMA, вилка.
- Уличные соединения ASK-FMDAB-20 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ASK-FMDAB-20 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ ASK-FMDAB-20
Документация и поставка
Документы
Техописание и каталог
Техническое описание ASK-FMDAB-20 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ASK-FMDAB-20 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ASK-FMDAB-20 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ASK-FMDAB-20 | KADAMM ASK-DAB-20 | KADAMM ASK-DAB-18 | KADAMM AMS-DAB-18 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 88–108 и 174–240 МГц | 174–240 МГц | 174–240 МГц | 174–240 МГц |
| Усиление | 20 ± 2 дБ | 20 ± 2 дБ | 18 ± 3 дБ | 18,0 ± 3,0 дБ |
| Габариты | 183 × 13 × 5,6 мм | уточняйте у менеджера | уточняйте у менеджера | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
