Активная автомобильная антенна DAB на стекло,: 174–240 МГц, усиление 18 ± 3 дБ.
Что представляет собой антенна

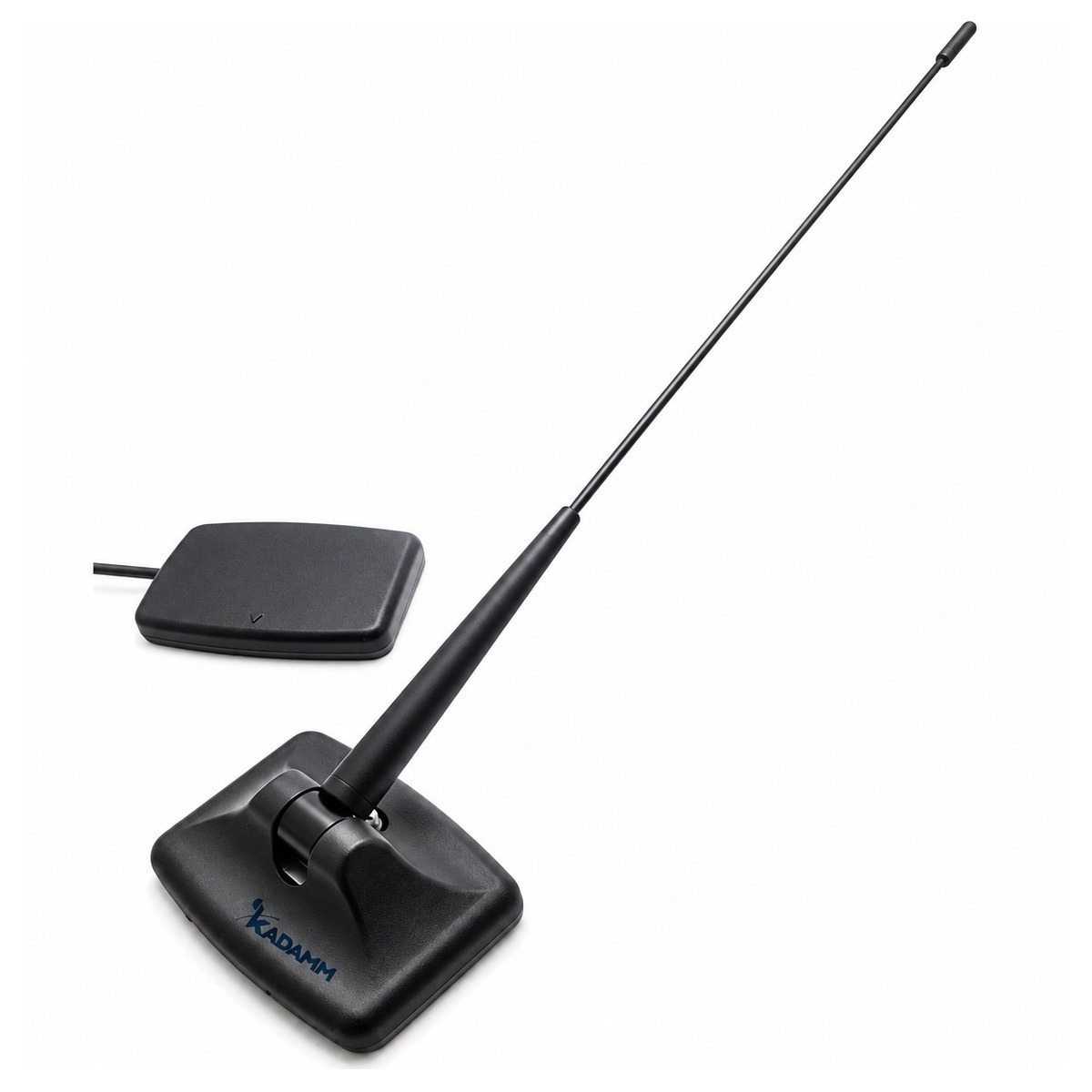

KADAMM ASK-DAB-18 — активная автомобильная антенна DAB на стекло, диапазона 174–240 МГц. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Антенна активная: усилитель 18 ± 3 дБ, питание 5 В компенсирует потери в кабеле до радиостанции или приёмника.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Разъём — SMB. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Усиление усилителя 18 ± 3 дБ, у ASK-DAB-20 — 20 ± 2 дБ (меньше на 2 дБ)
KADAMM ASK-DAB-20 даёт больше усиления; у KADAMM ASK-DAB-18 в пользу выбора — конструкция.
- Усиление усилителя 18 ± 3 дБ, у ASK-DAB-15 — до 15 дБ (больше на 3 дБ)
У KADAMM ASK-DAB-18 больше усиление; KADAMM ASK-DAB-15 выбирают, если важен её конструктив.
- Усиление усилителя 18 ± 3 дБ, у ASK-DAB-15F — 15 ± 2 дБ (больше на 3 дБ)
У KADAMM ASK-DAB-18 больше усиление; KADAMM ASK-DAB-15F выбирают, если важен её конструктив.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ASK-DAB-18 с запасом по краям.
Усиление встроенного усилителя ASK-DAB-18; сверяйте его с допустимым уровнем на входе приёмника.
Согласование ASK-DAB-18 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 174–240 МГц (DAB / DAB+, полоса III) |
| Усиление (с усилителем) | 18 ± 3 дБ |
| КСВН | не более 2,0 |
| Волновое сопротивление | 50 Ом |
| Питание | 5 В DC |
| Ток потребления | 10 ± 2 мА |
| Защита от электростатики | IEC 61000-4-2 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | штыревая антенна на клеевом основании для установки на стекло |
| Кабель | RG174, длина — уточняйте у менеджера |
| Разъём | SMB, вилка угловая 90° |
| Размеры | уточняйте у менеджера |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASK-DAB-18 в таблицах выше.
- IEC 61000-4-2 — стойкость к электростатическим разрядам.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Перед заказом KADAMM ASK-DAB-18 сверьте с проектом:
- Частоты оборудования — внутри 174–240 МГц
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — SMB, вилка угловая 90°.
- Разъёмы ASK-DAB-18 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ASK-DAB-18 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ ASK-DAB-18
Документация и поставка
Документы
Техописание и каталог
Техническое описание ASK-DAB-18 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ASK-DAB-18 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ASK-DAB-18 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

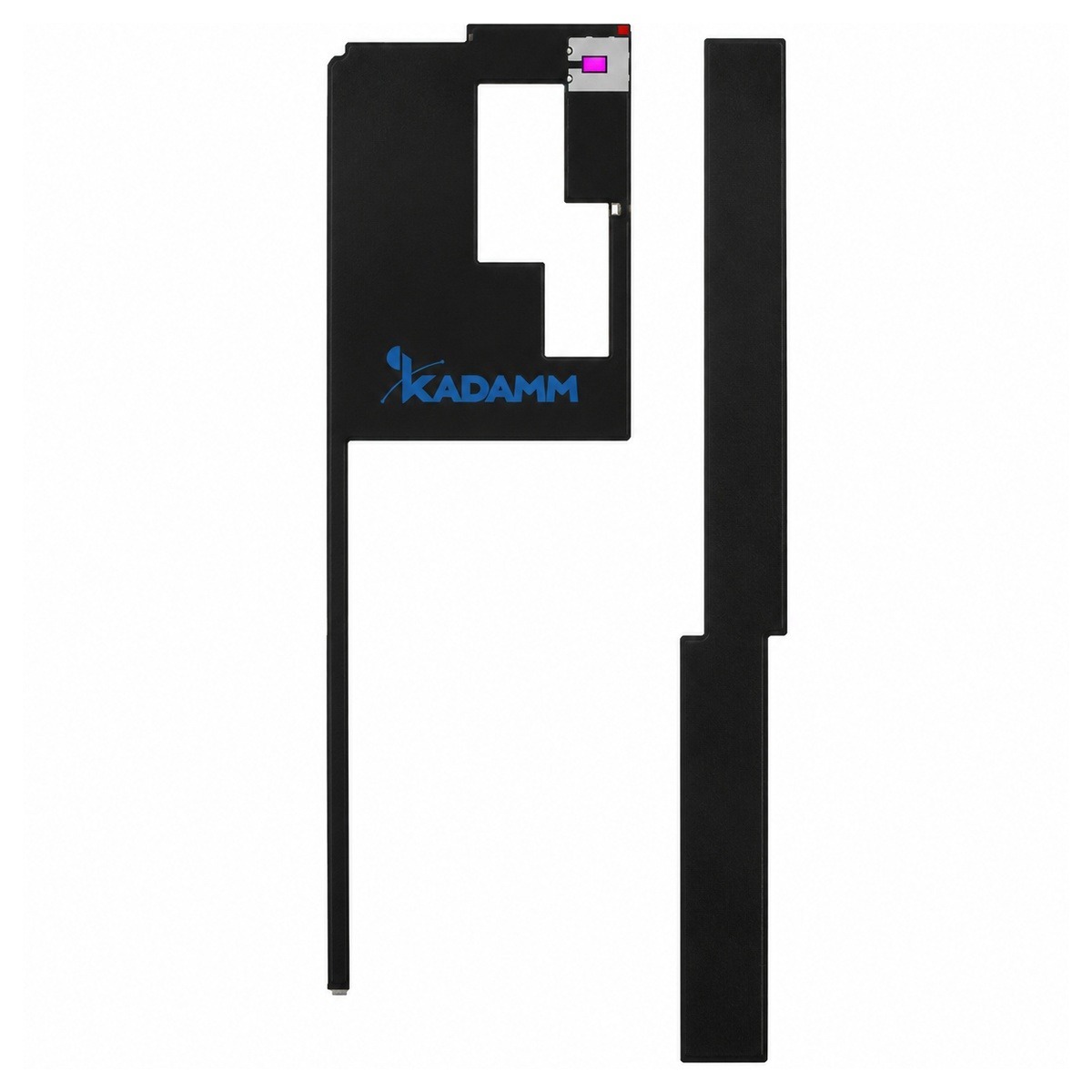

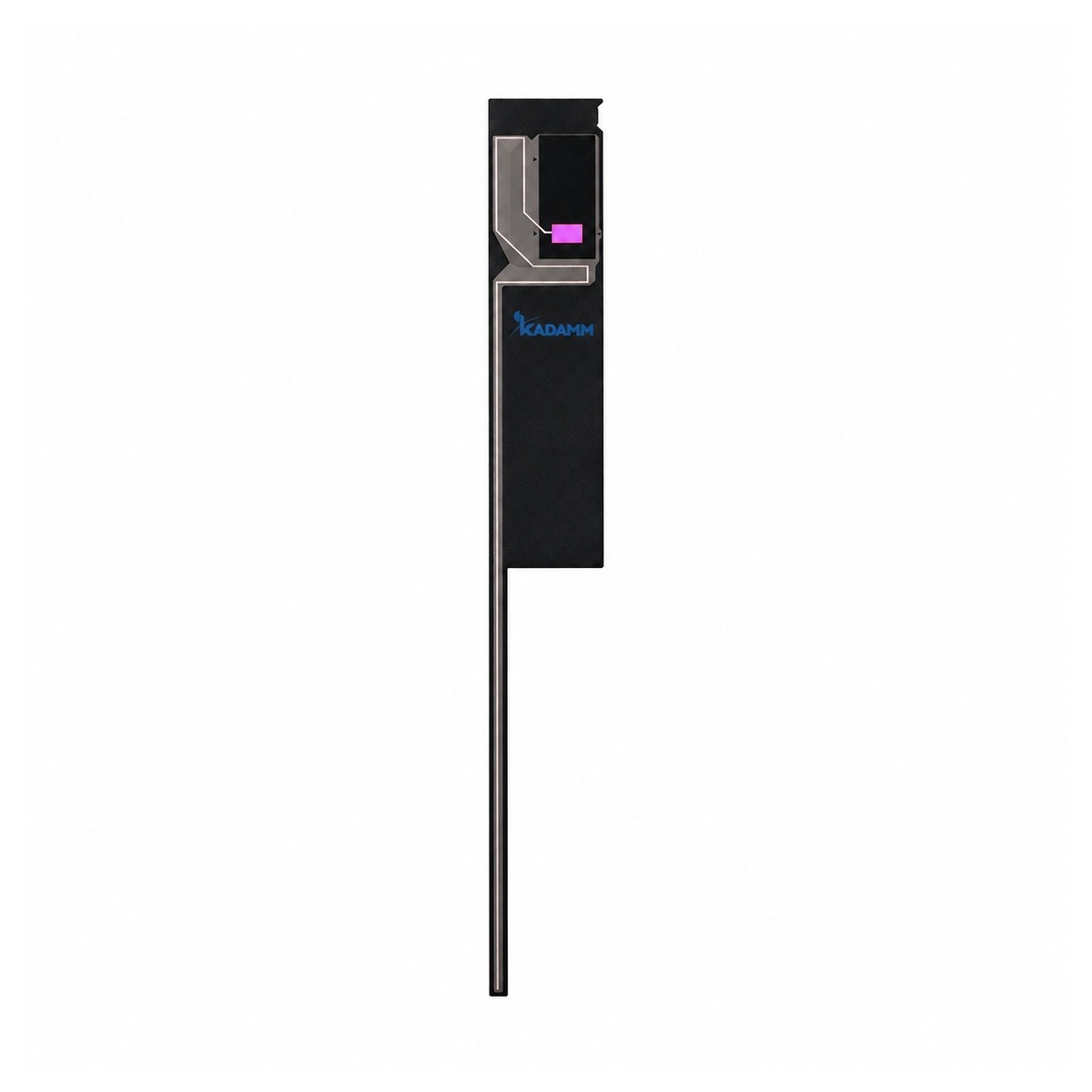

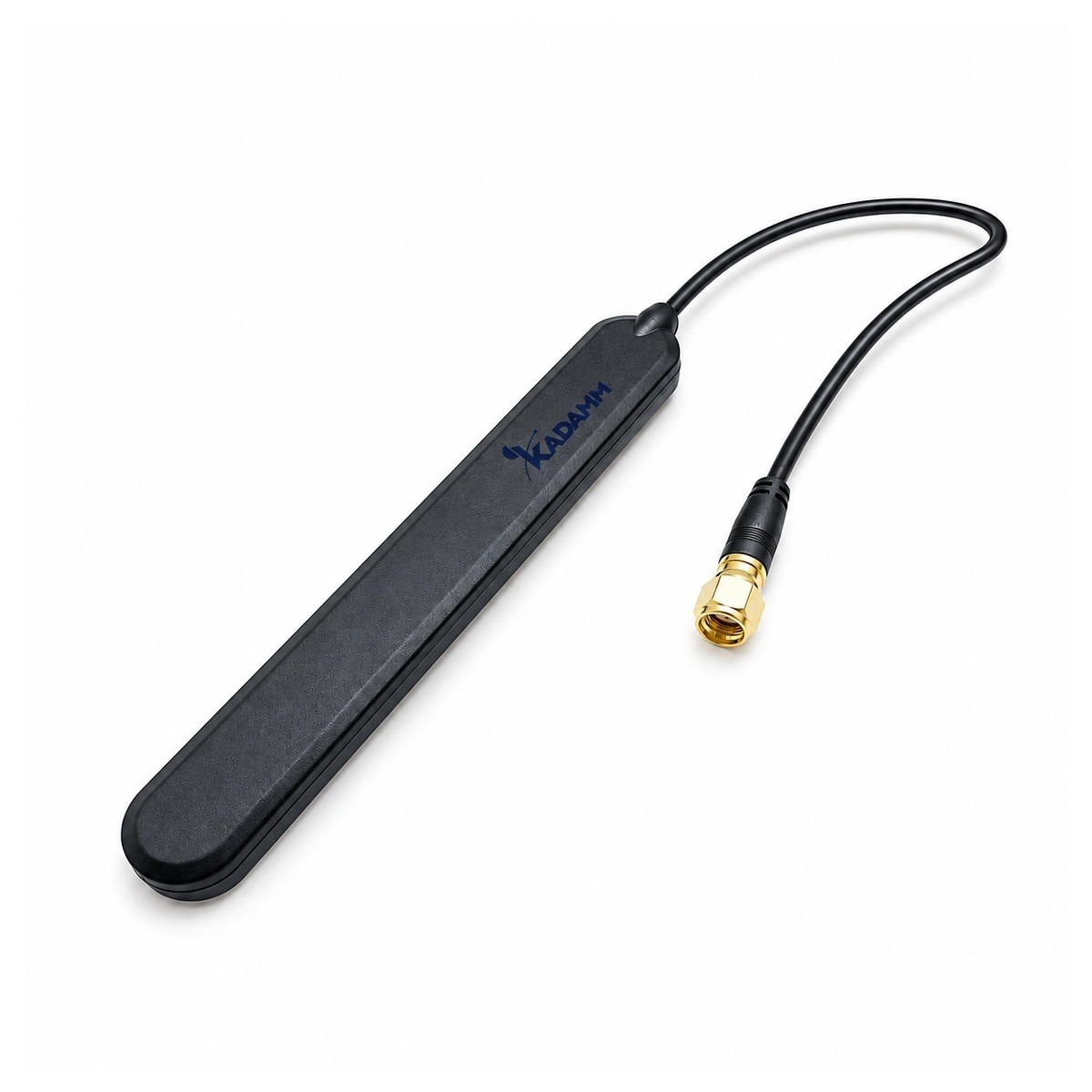

| Параметр | KADAMM ASK-DAB-18 | KADAMM ASK-DAB-20 | KADAMM ASK-DAB-15 | KADAMM ASK-DAB-15F |
|---|---|---|---|---|
