Активная автомобильная антенна DAB на магнитном основании,: 174–240 МГц, усиление 18,0 ± 3,0 дБ.
Что представляет собой антенна

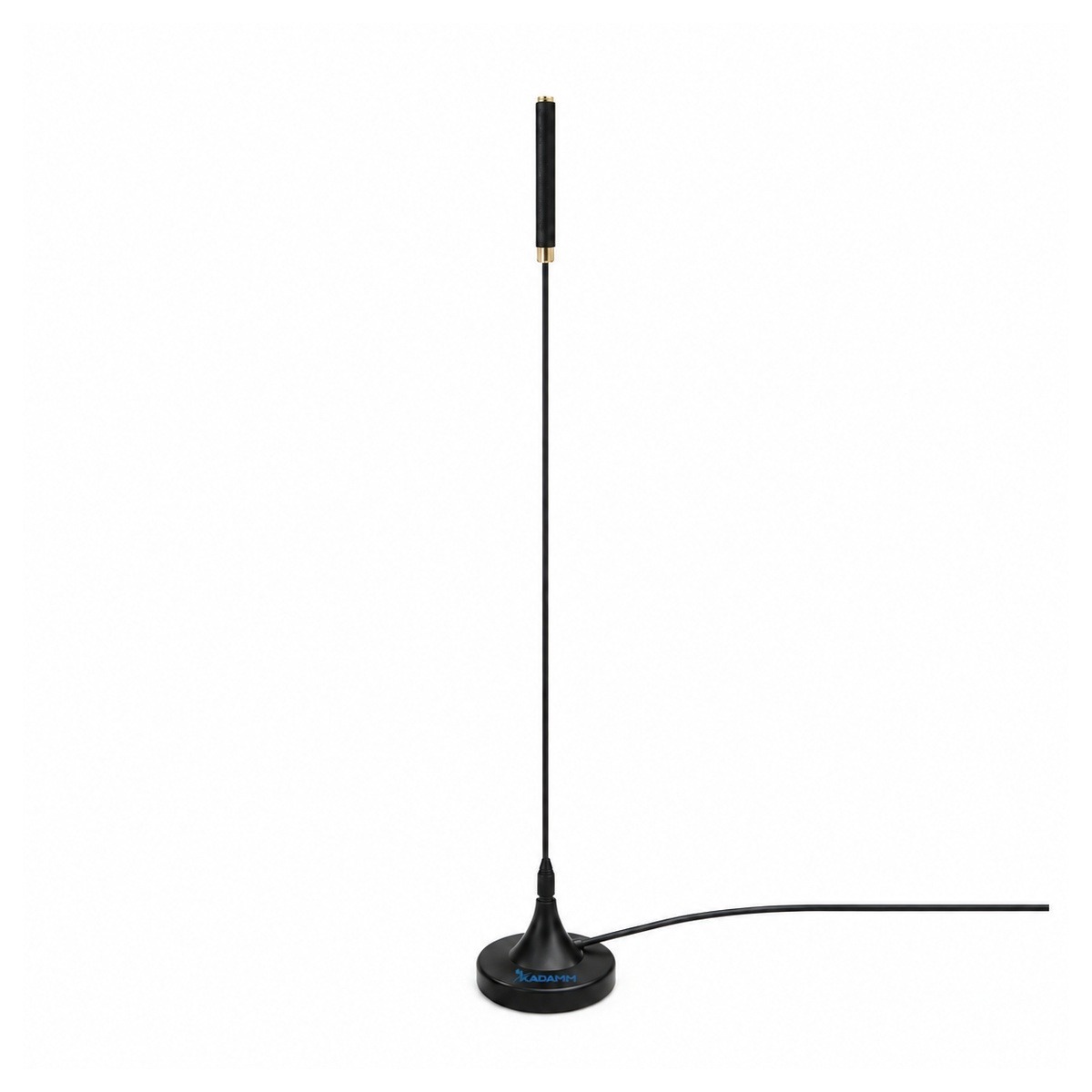

KADAMM AMS-DAB-18 — активная автомобильная антенна DAB на магнитном основании, диапазона 174–240 МГц. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Крепление на магните — для временной установки и быстрой смены места; кабель заводят через уплотнитель двери. Для постоянной установки надёжнее врезное крепление или крепление на болт: лучше контакт с кузовом и герметичность.
Антенна активная: усилитель 18,0 ± 3,0 дБ, питание 5 В компенсирует потери в кабеле до радиостанции или приёмника.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 210 мм, Ø1,6 мм.
Разъём — SMB. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM AMS-DAB-18 и KADAMM ASK-DAB-18: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM AMS-DAB-18 и KADAMM ASK-DAB-20: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM AMS-DAB-18 и KADAMM ASK-DAB-15: число входов, разъёмы и способ крепления у моделей могут различаться.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AMS-DAB-18 с запасом по краям.
Усиление встроенного усилителя AMS-DAB-18; сверяйте его с допустимым уровнем на входе приёмника.
Согласование AMS-DAB-18 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 174–240 МГц (DAB / DAB+, полоса III) |
| Усиление (с усилителем) | 18,0 ± 3,0 дБ |
| КСВН | не более 2,0 |
| Волновое сопротивление | 50 Ом |
| Питание | 5 В DC |
| Ток потребления | 10 ± 2 мА |
| Защита от электростатики | IEC 61000-4-2 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | штыревая антенна на магнитном основании, усилитель в разрыве кабеля |
| Длина штыря | 210 мм, Ø1,6 мм |
| Разъём | SMB, вилка угловая 90° |
| Кабель | длина — уточняйте у менеджера |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AMS-DAB-18 в таблицах выше.
- IEC 61000-4-2 — стойкость к электростатическим разрядам.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Перед заказом KADAMM AMS-DAB-18 сверьте с проектом:
- Частоты оборудования — внутри 174–240 МГц
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — SMB, вилка угловая 90°.
- Разъёмы AMS-DAB-18 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AMS-DAB-18 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AMS-DAB-18
Документация и поставка
Документы
Техописание и каталог
Техническое описание AMS-DAB-18 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AMS-DAB-18 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AMS-DAB-18 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AMS-DAB-18 | KADAMM ASK-DAB-18 | KADAMM ASK-DAB-20 | KADAMM ASK-DAB-15 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 174–240 МГц | 174–240 МГц | 174–240 МГц | 174–240 МГц |
| Усиление | 18,0 ± 3,0 дБ | 18 ± 3 дБ | 20 ± 2 дБ | до 15 дБ |
| Габариты | — | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
