Активная плёночная автомобильная антенна DAB: 174–240 МГц, усиление 15 ± 2 дБ.
Что представляет собой антенна

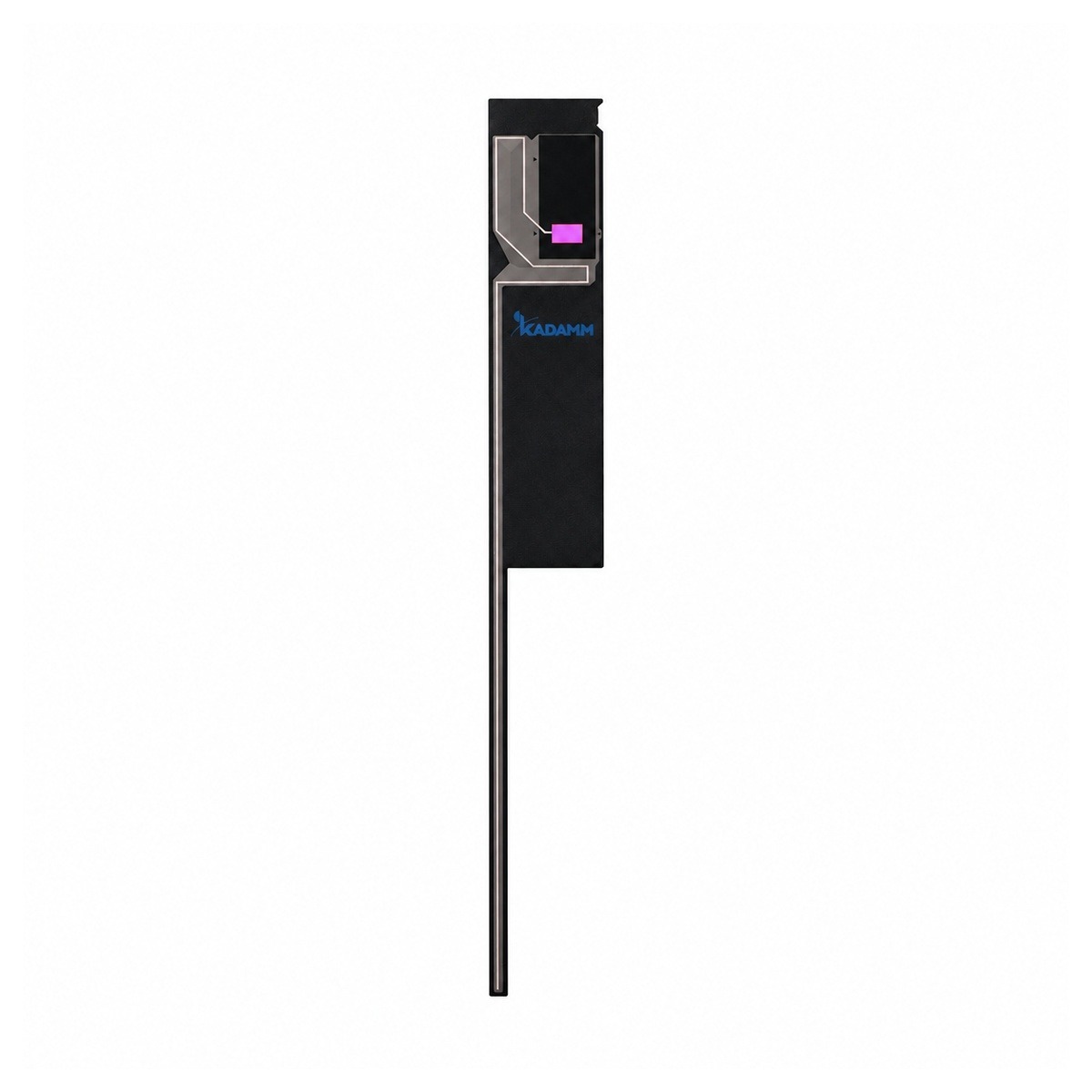

KADAMM ASK-DAB-15F — активная плёночная автомобильная антенна DAB диапазона 174–240 МГц. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Антенна активная: усилитель 15 ± 2 дБ, питание 9–16 В компенсирует потери в кабеле до радиостанции или приёмника.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Разъём — FAKRA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM ASK-DAB-15F и KADAMM ASK-DAB-15: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM ASK-DAB-15F и KADAMM ASK-DAB-18: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM ASK-DAB-15F и KADAMM AM-1740: число входов, разъёмы и способ крепления у моделей могут различаться.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ASK-DAB-15F с запасом по краям.
Усиление встроенного усилителя ASK-DAB-15F; сверяйте его с допустимым уровнем на входе приёмника.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 174–240 МГц (DAB / DAB+, полоса III) |
| Усиление МШУ | 15 ± 2 дБ |
| Волновое сопротивление | 50 Ом |
| Питание | 9–16 В DC |
| Ток потребления | 26 мА при 12 В |
| Защита от электростатики | IEC 61000-4-2 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | плёночная антенна для наклейки на стекло |
| Кабель | RG-174, длина — уточняйте у менеджера |
| Разъём | FAKRA, код E, розетка |
| Размеры | уточняйте у менеджера |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASK-DAB-15F в таблицах выше.
- IEC 61000-4-2 — стойкость к электростатическим разрядам.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Перед заказом KADAMM ASK-DAB-15F сверьте с проектом:
- Частоты оборудования — внутри 174–240 МГц
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — FAKRA, код E, розетка.
- После затяжки соединения ASK-DAB-15F на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ASK-DAB-15F включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ ASK-DAB-15F
Документация и поставка
Документы
Техописание и каталог
Техническое описание ASK-DAB-15F и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ASK-DAB-15F и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ASK-DAB-15F пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ASK-DAB-15F | KADAMM ASK-DAB-15 | KADAMM ASK-DAB-18 | KADAMM AM-1740 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 174–240 МГц | 174–240 МГц | 174–240 МГц | 174–240 МГц |
| Усиление | 15 ± 2 дБ | до 15 дБ | 18 ± 3 дБ | 14 ± 2 дБ |
| Габариты | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
