Автомобильная антенна DAB: 174–240 МГц, усиление 14 ± 2 дБ.
Что представляет собой антенна

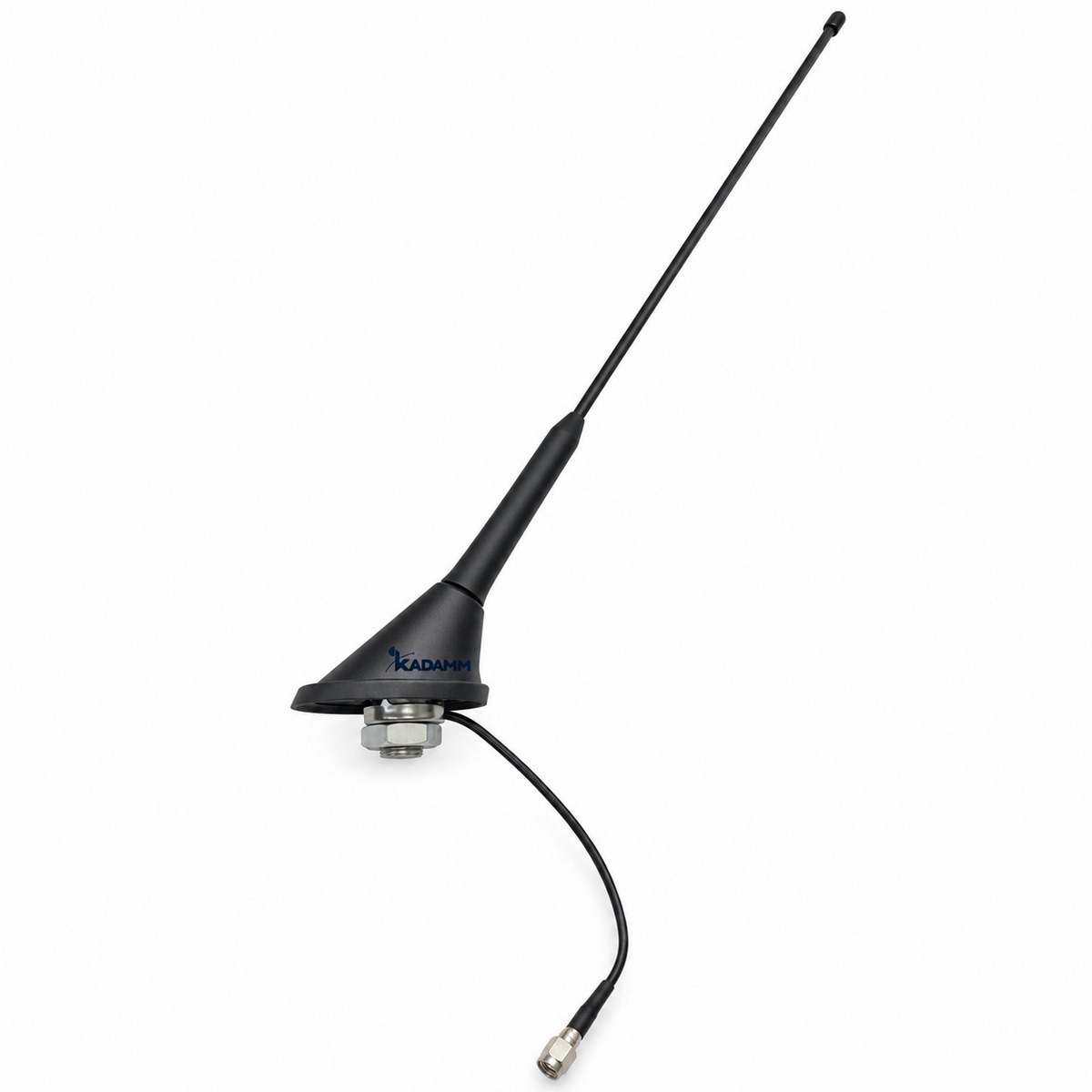

KADAMM AM-1740 — автомобильная антенна DAB диапазона 174–240 МГц. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Антенна активная: усилитель 14 ± 2 дБ, питание 9–16 В компенсирует потери в кабеле до радиостанции или приёмника.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН 2,0. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Чем отличается от похожих моделей KADAMM
- Усиление усилителя 14 ± 2 дБ, у ASK-DAB-15 — до 15 дБ (меньше на 1 дБ)
KADAMM ASK-DAB-15 даёт больше усиления; у KADAMM AM-1740 в пользу выбора — конструкция.
- Усиление усилителя 14 ± 2 дБ, у ASK-DAB-15F — 15 ± 2 дБ (меньше на 1 дБ)
KADAMM ASK-DAB-15F даёт больше усиления; у KADAMM AM-1740 в пользу выбора — конструкция.
- Усиление усилителя 14 ± 2 дБ, у AMS-DAB-18 — 18,0 ± 3,0 дБ (меньше на 4 дБ)
KADAMM AMS-DAB-18 даёт больше усиления; у KADAMM AM-1740 в пользу выбора — конструкция.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AM-1740 с запасом по краям.
Усиление встроенного усилителя AM-1740; сверяйте его с допустимым уровнем на входе приёмника.
Согласование AM-1740 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 174–240 МГц (DAB / DAB+, полоса III) |
| Полоса | 33 МГц |
| Усиление антенны | 0 дБи (тип.) |
| КСВН | 2,0 (тип.) |
| Волновое сопротивление | 50 Ом |
| Усиление МШУ | 14 ± 2 дБ |
| Подавление сигналов FM | 40 дБ |
| Коэффициент шума | 2,0 дБ (тип.) |
| Питание | 9–16 В DC |
| Ток потребления | не более 30 мА |
| Защита от электростатики | IEC 61000-4-2, ±15 кВ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | штыревая антенна на основании для установки на крышу |
| Разъём | уточняйте у менеджера |
| Кабель | уточняйте у менеджера |
| Размеры | уточняйте у менеджера |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AM-1740 в таблицах выше.
- IEC 61000-4-2 — стойкость к электростатическим разрядам.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Перед заказом KADAMM AM-1740 сверьте с проектом:
- Частоты оборудования — внутри 174–240 МГц
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы AM-1740 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AM-1740 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AM-1740
Документация и поставка
Документы
Техописание и каталог
Техническое описание AM-1740 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AM-1740 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AM-1740 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AM-1740 | KADAMM ASK-DAB-15 | KADAMM ASK-DAB-15F | KADAMM AMS-DAB-18 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 174–240 МГц | 174–240 МГц | 174–240 МГц | 174–240 МГц |
| Усиление | 14 ± 2 дБ | до 15 дБ | 15 ± 2 дБ | 18,0 ± 3,0 дБ |
| Габариты | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
