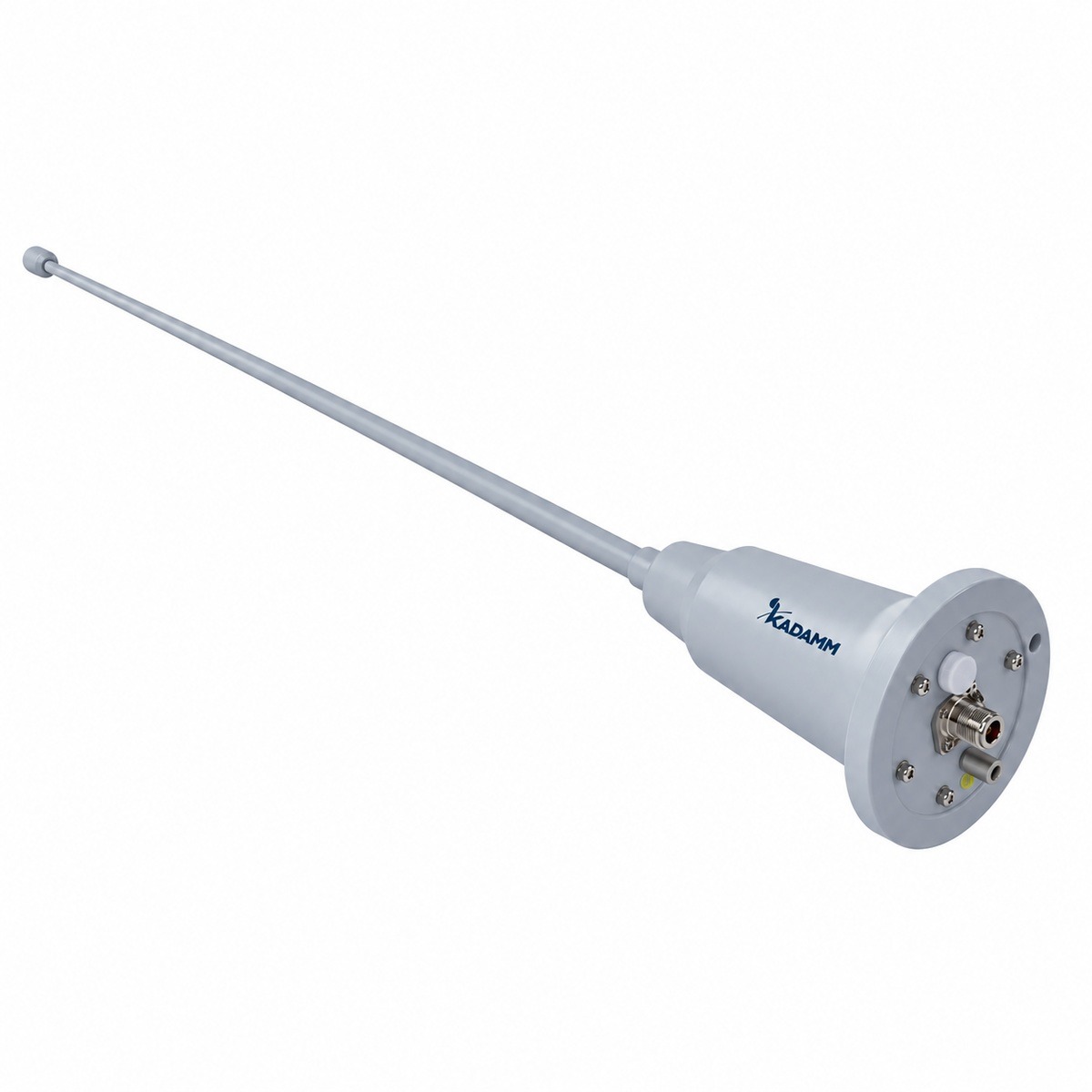

Штыревые измерительные антенны KADAMM АШТ

KADAMM АШТ — штыревые измерительные антенны производства KADAMM (КАДАММ).

В серии 5 исполнений. Подключение — N, BNC.

Исполнения АШТ различаются по параметрам: коэффициент усиления, мощность, КСВН, соединители, габариты, диапазон частот.

Измерительные и специальные антенны KADAMM служат в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации. Для них важна не только рабочая полоса, но и повторяемость параметров: по известному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля.

Разброс по исполнениям АШТ: КСВН — 1,5–2 (при КСВН 2 отражается около 11 % мощности); мощность — 50–100 Вт; коэффициент усиления — от −10 до 5 дБи. Значения для конкретного артикула — в таблице исполнений.

Диапазоны частот исполнений: 9 кГц – 30 МГц; 1 МГц – 100 МГц; 2 МГц – 100 МГц; 566 МГц – 678 МГц.

Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.

Штыревая антенна KADAMM АШТ над проводящим основанием работает как четвертьволновый вибратор и принимает вертикальную составляющую электрического поля.

Антенна KADAMM АШТ — вертикальный штырь, который работает в паре с проводящим основанием: противовесом, корпусом или заземлённой плоскостью. Исполнения бывают пассивными и активными — с предусилителем у основания штыря и собственным питанием; длина штыря, площадь противовеса и питание — в таблицах ниже. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

Сводка по всем исполнениям KADAMM АШТ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Все 5 исполнений серии АШТ с артикулами для заявки.

В таблице указаны пределы: КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Столбец «КСВН» таблицы исполнений серии KADAMM АШТ.

Задача. В тракте подряд стоят два исполнения KADAMM АШТ с наибольшим в серии КСВН 2.

Измерительные антенны применяют в лабораториях антенных измерений, на полигонах, при испытаниях на ЭМС, в радиомониторинге и калибровке радиолокаторов.

В поставку каждого исполнения KADAMM АШТ входят:

Техническое описание серии АШТ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АШТ или соседней серии.

• КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
• Коэффициент усиления — отношение мощностей на выходе и входе, для антенны — выигрыш относительно изотропного излучателя.

Обозначения и размеры соответствуют стандартам:

• ГОСТ 18238-72 — термины линий передачи СВЧ
• ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
• ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
• ГОСТ 24375-80 — радиосвязь, термины и определения

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Когда брать соседнюю серию: нужны дипольные измерительные антенны — KADAMM АЭВ-П.
