Рамочные измерительные антенны KADAMM (КАДАММ) серии АРМ: принимают магнитную составляющую поля на низких частотах.
О серии

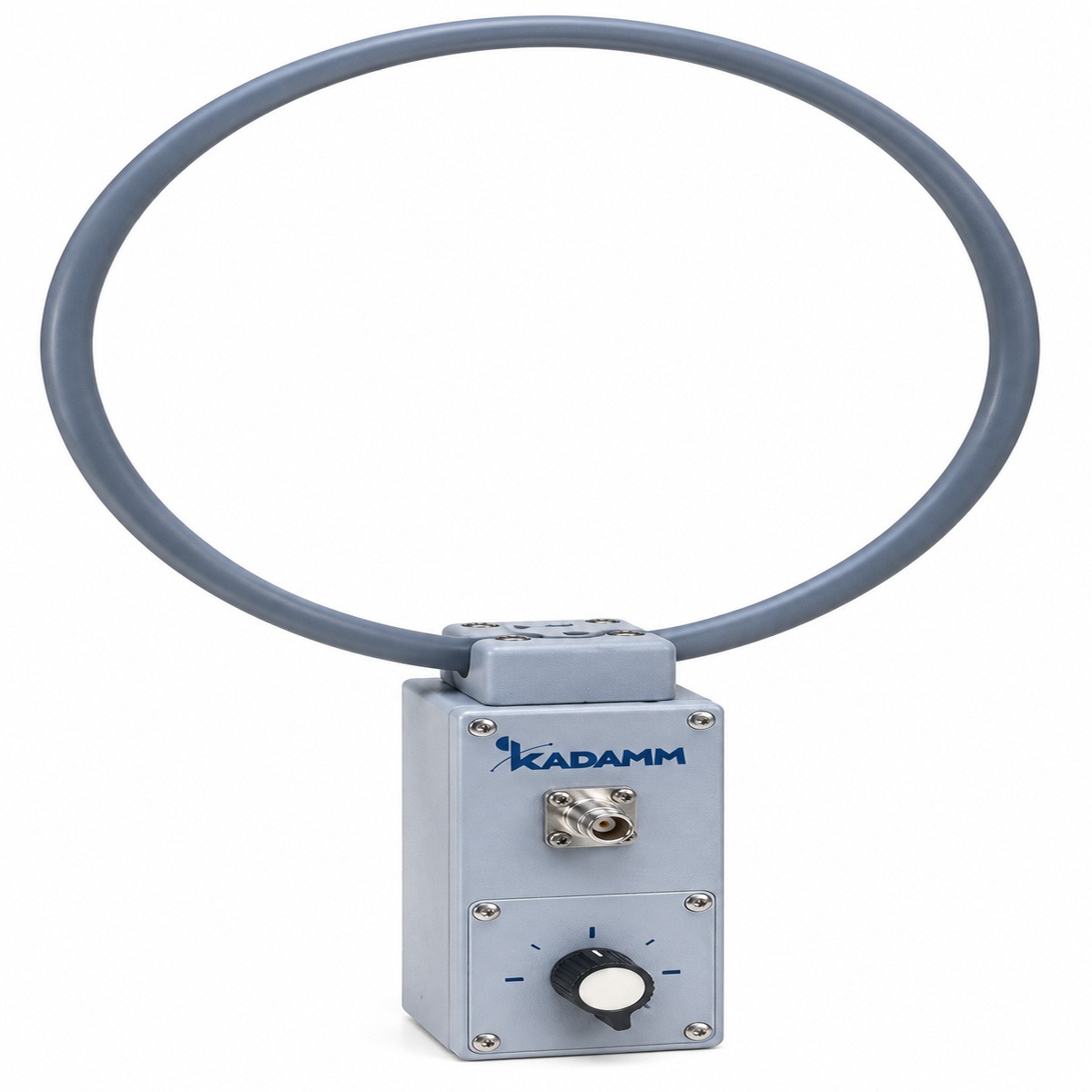

KADAMM АРМ — рамочные измерительные антенны производства KADAMM (КАДАММ).
В серии 12 исполнений. Подключение — N, BNC.
Исполнения АРМ различаются по параметрам: соединители, диапазон частот, тип, поляризация, масса, коэффициент антенны.
Измерительные и специальные антенны KADAMM служат в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации. Для них важна не только рабочая полоса, но и повторяемость параметров: по известному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля.
Рамочная антенна принимает магнитную составляющую поля — её применяют для измерений на низких частотах.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Принцип работы
Рамочная антенна KADAMM АРМ принимает магнитную составляющую поля: напряжение на её выводах пропорционально скорости изменения магнитного потока через рамку.
Конструкция и материалы
Антенна KADAMM АРМ — металлическая конструкция с соединителем или фланцем для подключения тракта. Крепление рассчитано на мачту, кронштейн или опорно-поворотное устройство.
Ключевые особенности
N (розетка) — у 6 исполнений; BNC (розетка) — у 3 исполнений.
Все исполнения серии АРМ собраны в таблице ниже, с артикулами для заявки.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АРМ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Соединитель | N (розетка); BNC (розетка) |
| Диапазон частот | 9 вариантов — по таблице исполнений |
| Тип | 6 вариантов — по таблице исполнений |
| Поляризация | линейная |
| Масса, кг | от 0,5 до 4 |
| Коэффициент антенны, дБ | от 20 до 80 |
| Диаметр, мм | от 304 до 600 |
| Высота, мм | от 378 до 673 |
| Диаграмма направленности | всенаправленная |
| Коэффициент усиления, дБи | -48…-8 — KADAMM АРМ-10/200000-П; -38…-6 — KADAMM АРМ-200000/500000-П; -36…16 — KADAMM АРМ-9/200000-П |
| Средняя мощность, Вт | 2 — KADAMM АРМ-10/200000-П |
| Габаритные размеры, мм | 44×292×140 — KADAMM АРМ-200000/500000-П |
| Питание | 13,8 В пост. (аккумулятор) — KADAMM АРМ-1/30000-304-А, KADAMM АРМ-10/30000-600-А |
| КСВН (тип.) | 2,50 — KADAMM АРМ-10/200000-П, KADAMM АРМ-200000/500000-П; 2,0 — KADAMM АРМ-9/200000-П |
| Материал | алюминий — KADAMM АРМ-10/200000-П |
Как читать характеристики
Таблица исполнений
Все 12 исполнений серии АРМ с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Соединитель | Диапазон частот | Тип | Поляризация | Масса, кг | Коэффициент антенны, дБ | Диаметр, мм | Высота, мм | Диаграмма направленности |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АРМ-0,02/5000-560-П | N (розетка) | 20 Гц – 5 МГц | пассивная | линейная | 1,36 | 80 | 560 | 600 | всенаправленная |
| KADAMM АРМ-0,03/100-П | — | 30 Гц – 100 кГц | приёмная рамочная (датчик поля) | — | — | — | — | — | — |
| KADAMM АРМ-0,03/100-П.2 | — | 30 Гц – 100 кГц | излучающая рамочная | — | — | — | — | — | — |
| KADAMM АРМ-0,03/100-П.3 | — | 30 Гц – 100 кГц | пассивная рамочная | — | — | — | — | — | — |
| KADAMM АРМ-1/30000-304-А | BNC (розетка) | 1 кГц – 30 МГц | активная (с предусилителем) | линейная | 2 | 20 | 304 | 378 | всенаправленная |
| KADAMM АРМ-1/30000-304-П | N (розетка) | 1 кГц – 30 МГц | пассивная | линейная | 1,3 | 80 | 304 | 478 | всенаправленная |
| KADAMM АРМ-10/200000-П | N (розетка) | 10 кГц – 200 МГц | пассивная рамочная | линейная | 0,5 | — | — | — | — |
| KADAMM АРМ-10/30000-600-А | BNC (розетка) | 10 кГц – 30 МГц | активная (с предусилителем) | линейная | 4 | 20 | 600 | 673 | всенаправленная |
| KADAMM АРМ-200000/500000-П | N (розетка) | 200 МГц – 500 МГц | пассивная рамочная | линейная | 1 | — | — | — | — |
| KADAMM АРМ-25/500-305-П | BNC (розетка) | 25 – 500 кГц | пассивная | линейная | 1,3 | 80 | 305 | 478 | всенаправленная |
| KADAMM АРМ-9/200000-П | N (розетка) | 9 кГц – 200 МГц | пассивная рамочная | линейная | — | — | — | — | — |
| KADAMM АРМ-9/30000-П | N (розетка) | 9 кГц – 30 МГц | пассивная (из комплекта антенн для ЭМС) | линейная | уточняйте у менеджера | 80 | уточняйте у менеджера | уточняйте у менеджера | всенаправленная |
Как выбрать исполнение
Применение
Измерительные антенны применяют в лабораториях антенных измерений, на полигонах, при испытаниях на ЭМС, в радиомониторинге и калибровке радиолокаторов.
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АРМ входят:
Техническое описание серии АРМ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АРМ или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
- ГОСТ 24375-80
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АРМ | Рамочные измерительные антенны | — | 12 | N, BNC |
| KADAMM АЭВ-П | Эталонные дипольные антенны-вибраторы полуволновые | 300 МГц – 2 ГГц | 5 | N |
| KADAMM АЭВ-ПТ | Эталонные дипольные антенны-вибраторы петлевые | 30 МГц – 1 ГГц | 4 | N |
| KADAMM АЭВ-ДП | Эталонные дипольные антенны-вибраторы двойные полуволновые | 30 МГц – 1 ГГц | 4 | N |
| KADAMM АЭВ-Я | Эталонные антенны Яги трёхэлементные | 30 МГц – 1 ГГц | 4 | N |
Когда брать соседнюю серию: нужны дипольные измерительные антенны — KADAMM АЭВ-П.
