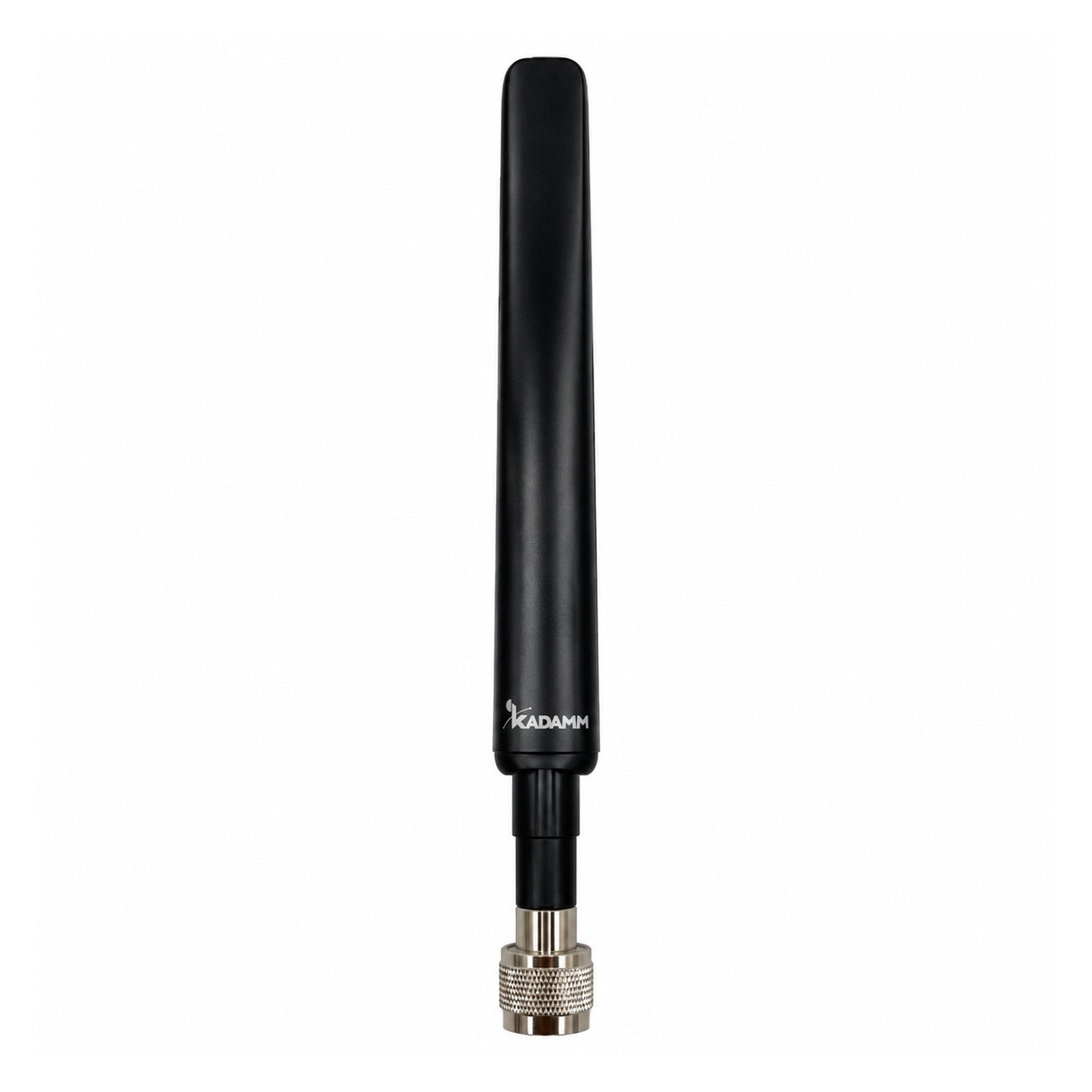

KADAMM AR-3700/4200-5 — штыревая антенна: 3700–4200 МГц, 5 дБи.
О модели
KADAMM AR-3700/4200-5 — штыревая антенна. Работает в полосе 3700–4200 МГц, усиление — 5 дБи.
Где ставят AR-3700/4200-5: абонентские терминалы и модемы.
От ближайшей модели раздела, KADAMM AR-LTE-5, она отличается так: полосы 3700–4200 МГц, у AR-LTE-5 — 800–2690 МГц. Подробное сравнение — ниже.
Основные параметры
| Модель | Диапазон | Усиление | Луч Г / В |
|---|---|---|---|
| AR-3700/4200-5 | 3700–4200 МГц | 5 дБи | уточняйте у менеджера / уточняйте у менеджера |
Чем отличается от похожих моделей KADAMM
- Полосы 3700–4200 МГц, у AR-LTE-5 — 800–2690 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 3700–4200 МГц, у ASK-5G-4.5P — 600–6000 МГц
- Усиление 5 дБи, у ASK-5G-4.5P — 4,5 дБи (больше на 0,5 дБ)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

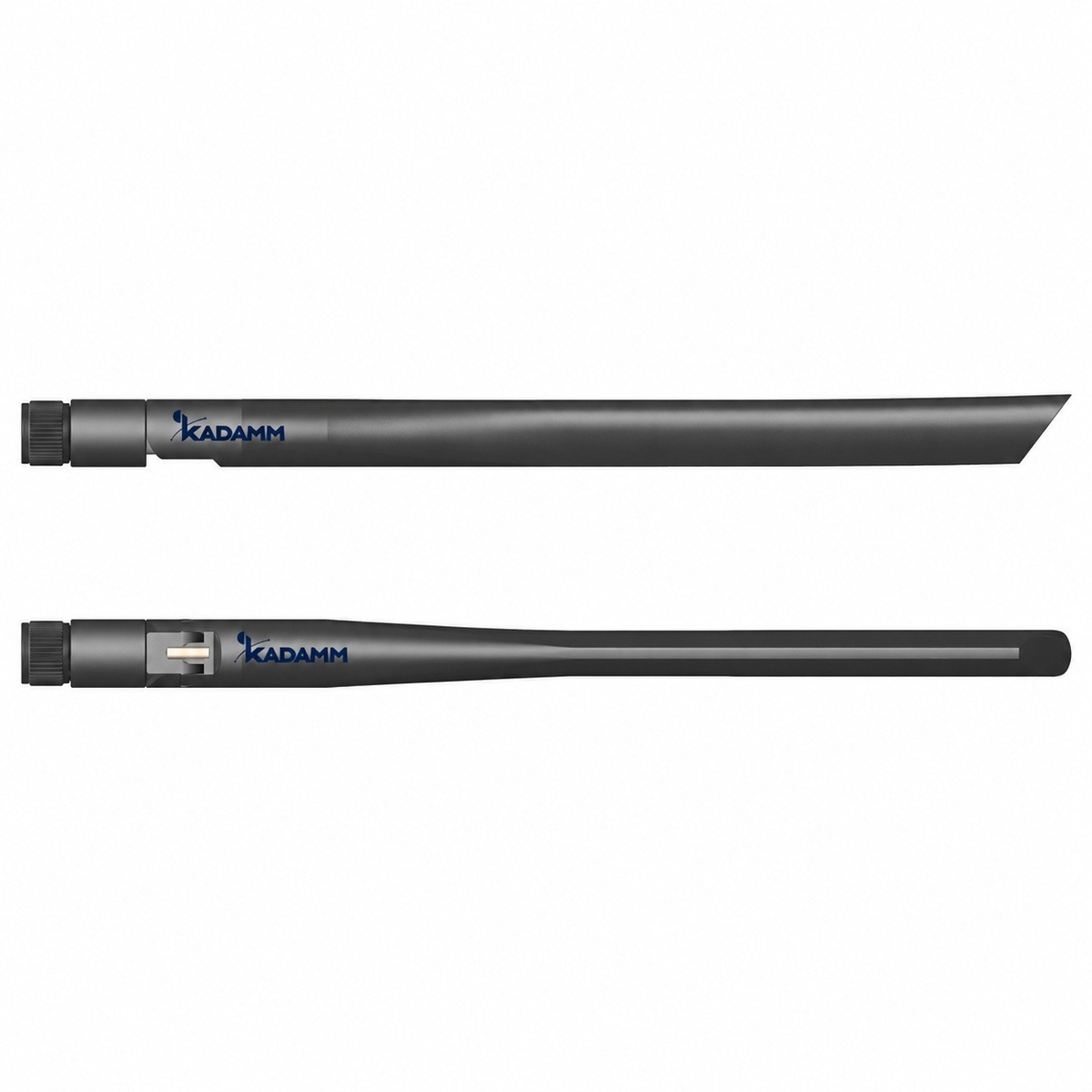

- Полосы 3700–4200 МГц, у AR-4G — 617–5925 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AR-3700/4200-5 с запасом по краям.
Значение AR-3700/4200-5 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AR-3700/4200-5 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 3700–4200 МГц |
| Коэффициент усиления | 5 дБи |
| КСВН | ≤ 2,0 |
| Поляризация | уточняйте у менеджера |
| Ширина ДН, вертикальная плоскость | уточняйте у менеджера |
| Волновое сопротивление | уточняйте у менеджера |
| Максимальная мощность | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты (диаметр × длина) | Ø20 × 218 мм |
| Разъём | N (вилка или розетка — уточняйте у менеджера) |
| Степень защиты | не нормируется (антенна для помещений) |
| Масса | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AR-3700/4200-5 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AR-3700/4200-5 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5 = 45 дБм, то есть около 32 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 3950 МГц (середина полосы 3700–4200 МГц): L = 32,45 + 20·lg 3950 + 20·lg 1 = 104,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 45 − 104,4 = −59,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Основное место AR-3700/4200-5 — абонентские терминалы и модемы.
Перед заказом KADAMM AR-3700/4200-5 сверьте с проектом:
- Частоты оборудования — внутри 3700–4200 МГц
Сценарии по отраслям
Монтаж и подключение
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание AR-3700/4200-5 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AR-3700/4200-5 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AR-3700/4200-5 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AR-3700/4200-5 | KADAMM AR-LTE-5 | KADAMM ASK-5G-4.5P | KADAMM AR-4G |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 3700–4200 МГц | 800–2690 МГц | 600–6000 МГц | 617–5925 МГц |
| Усиление | 5 дБи | 5 дБи | 4,5 дБи | 2,46–5,1 дБи |
| Поляризация | уточняйте у менеджера | вертикальная | — | AR-5G-3-2, AR-LTE-3-2, AR-LTE-5-2 — линейная; AR-LTE-5-3 — вертикальная; AR-5G-4 — уточняйте у менеджера |
| Масса | уточняйте у менеджера | — | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
