Штыревые антенны: 617–5925 МГц, усиление 2,46–5,1 дБи.
Что представляет собой антенна

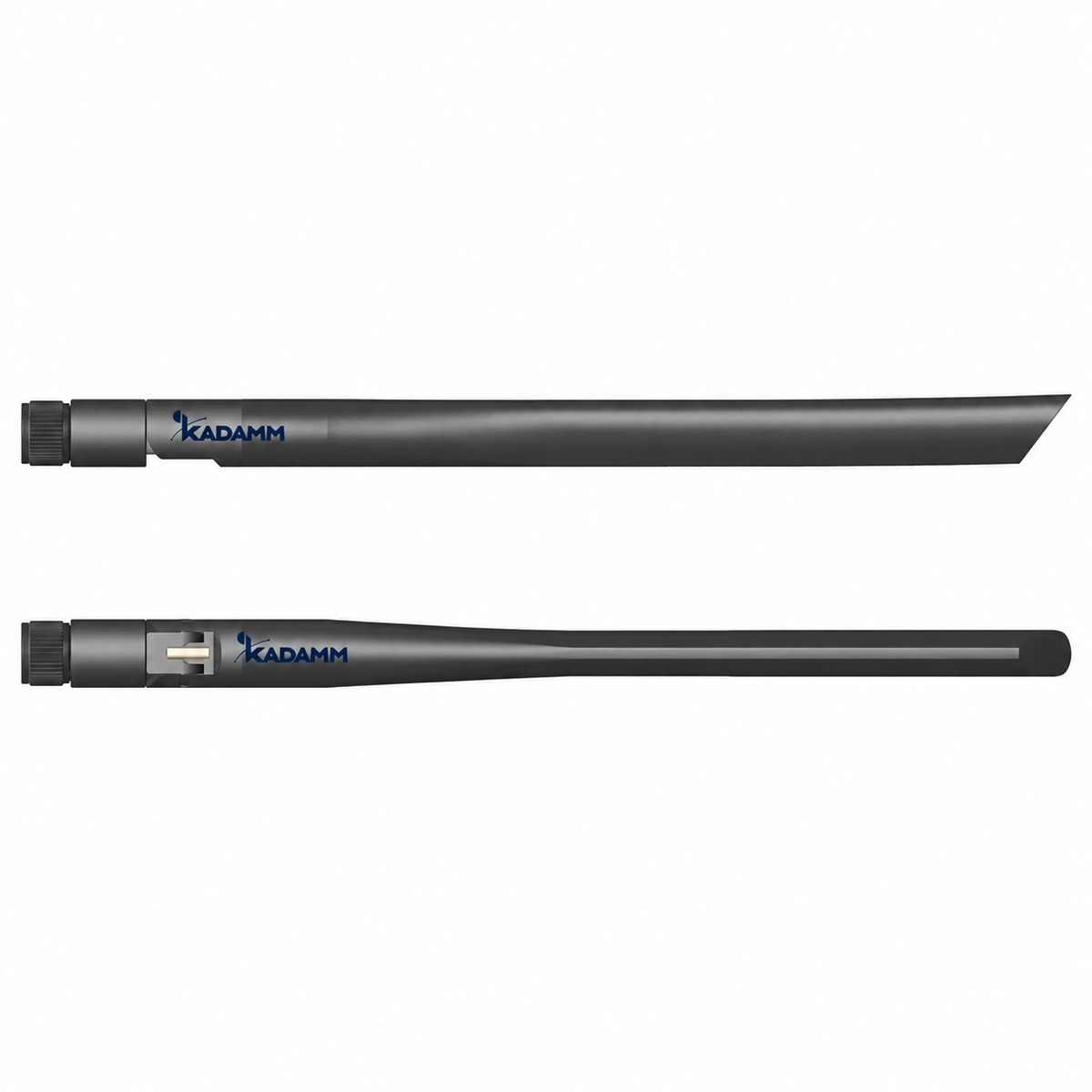

KADAMM AR-4G — штыревые антенны диапазона 617–5925 МГц. Антенну подключают к модему, роутеру или терминалу вместо штатной: она выносится к окну, на стену или на крышу, туда, где сигнал базовой станции сильнее, а кабель доводит его до устройства.
Современные модемы 4G и 5G работают по схеме MIMO: у них два или четыре антенных входа, и на каждый нужна своя антенна или отдельный вход многопортовой антенны. Если подключить только один вход, скорость падает почти вдвое. Разные поляризации или разнос антенн дают модему независимые каналы.
Усиление 2,46–5,1 дБи прибавляется к уровню сигнала на входе модема. На краю зоны покрытия несколько децибел решают, будет ли устойчивое соединение: модем переходит на более быструю модуляцию и реже теряет сеть.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 617–5925 МГц, у ASK-5G-4.5P — 600–6000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 617–5925 МГц, у AR-LTE-3 — 600–2700 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 617–5925 МГц, у AR-5G-3 — 824–960, 1710–2680, 3400–3600 и 4800–4900 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы

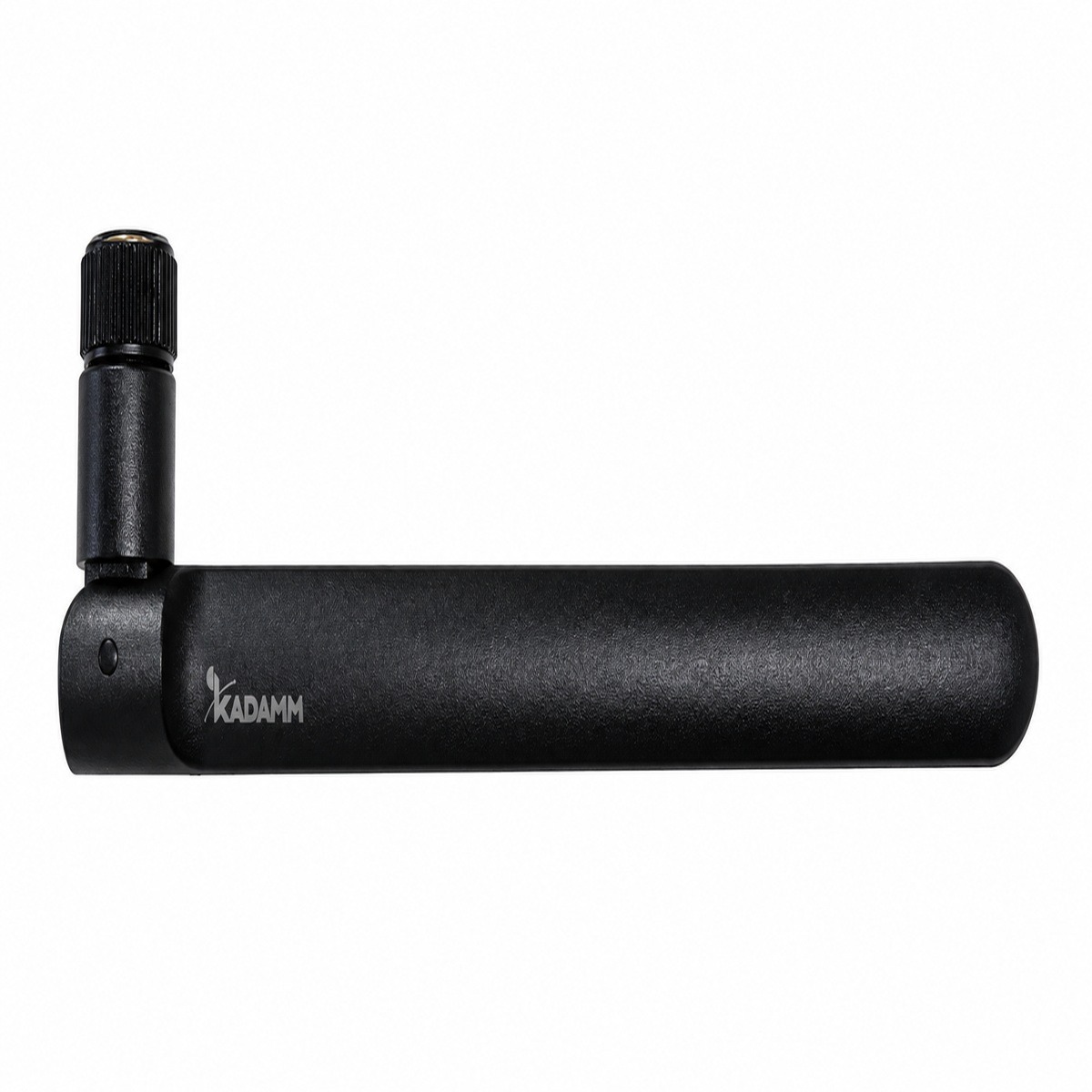

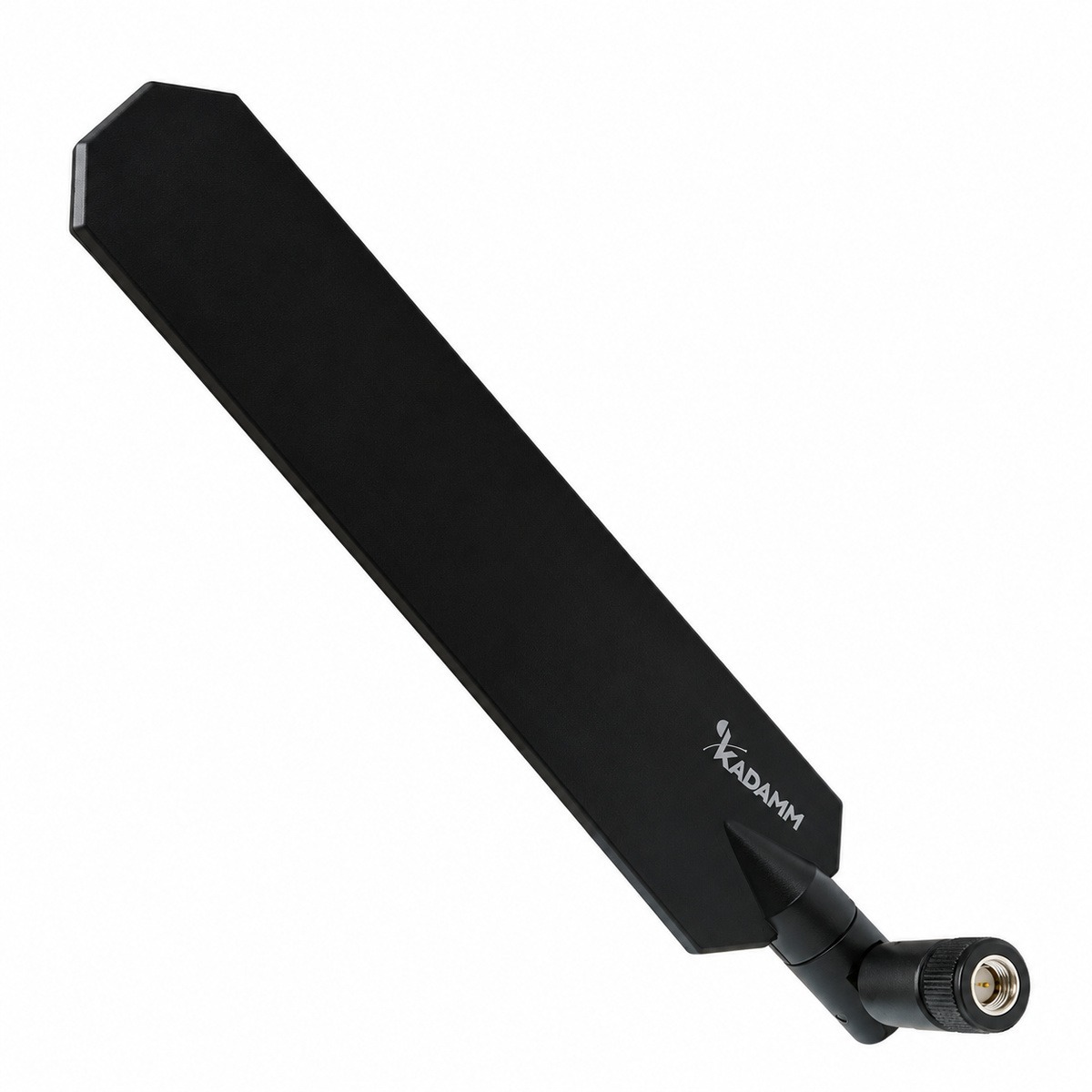

Фото исполнений

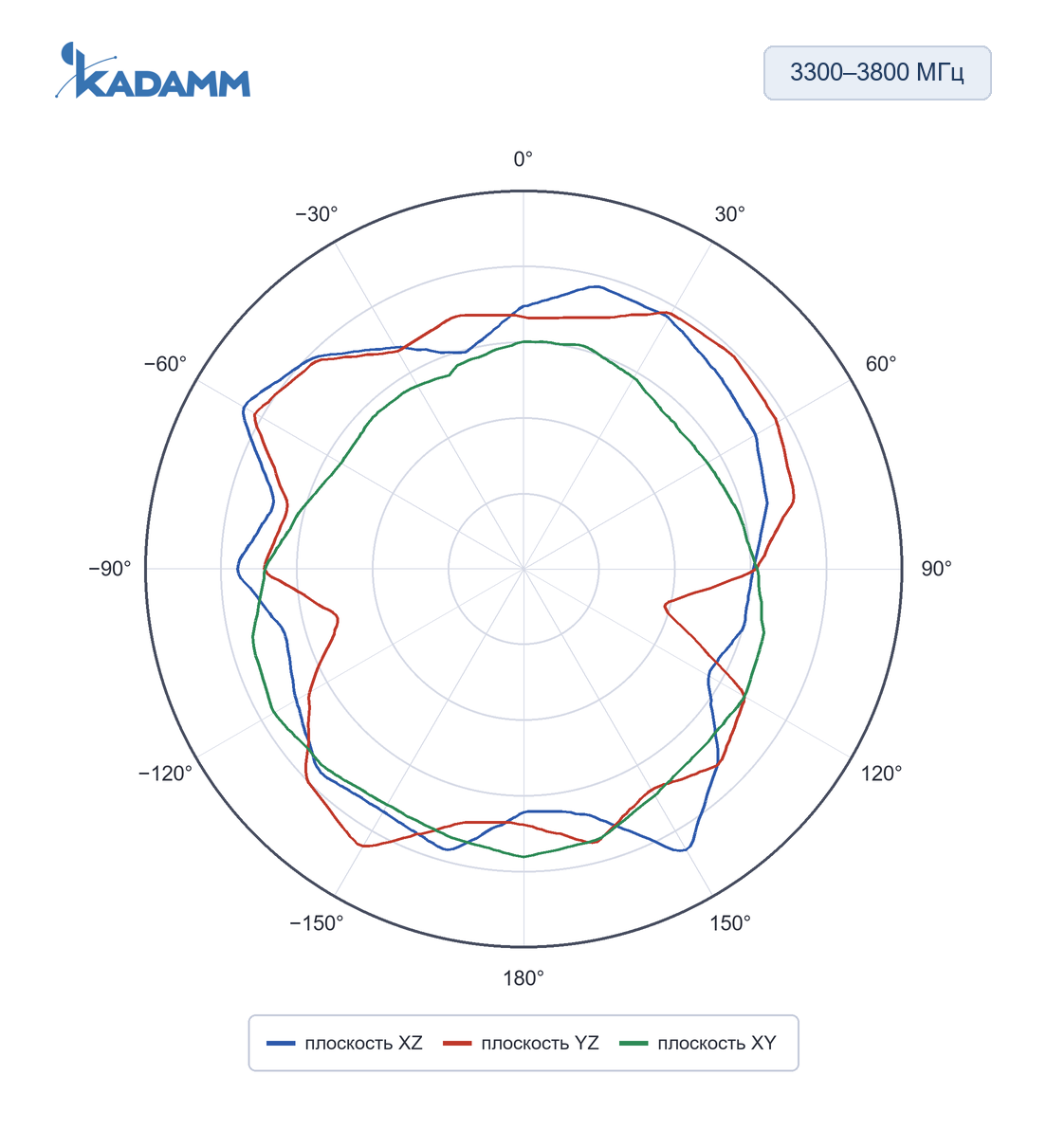

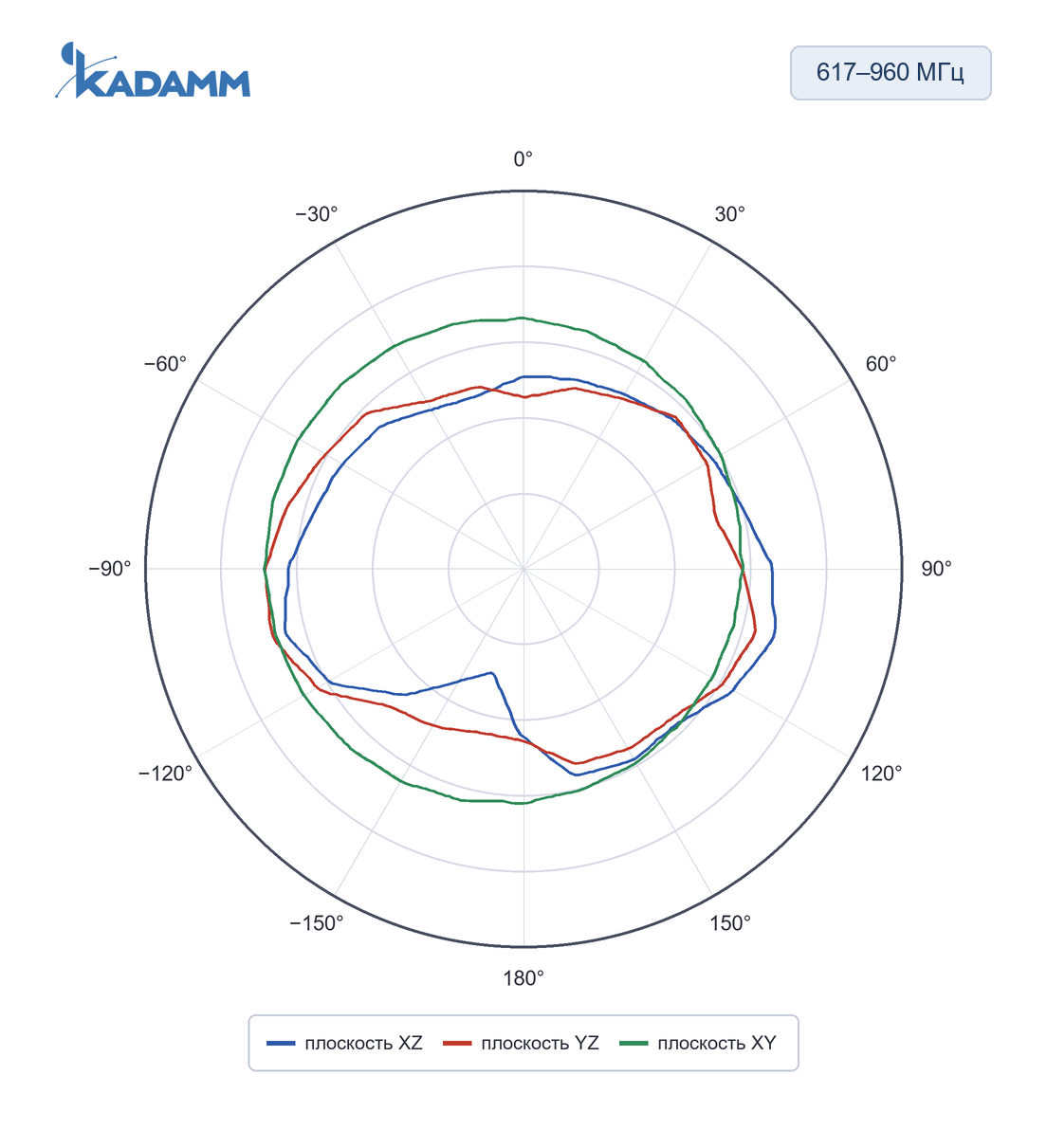

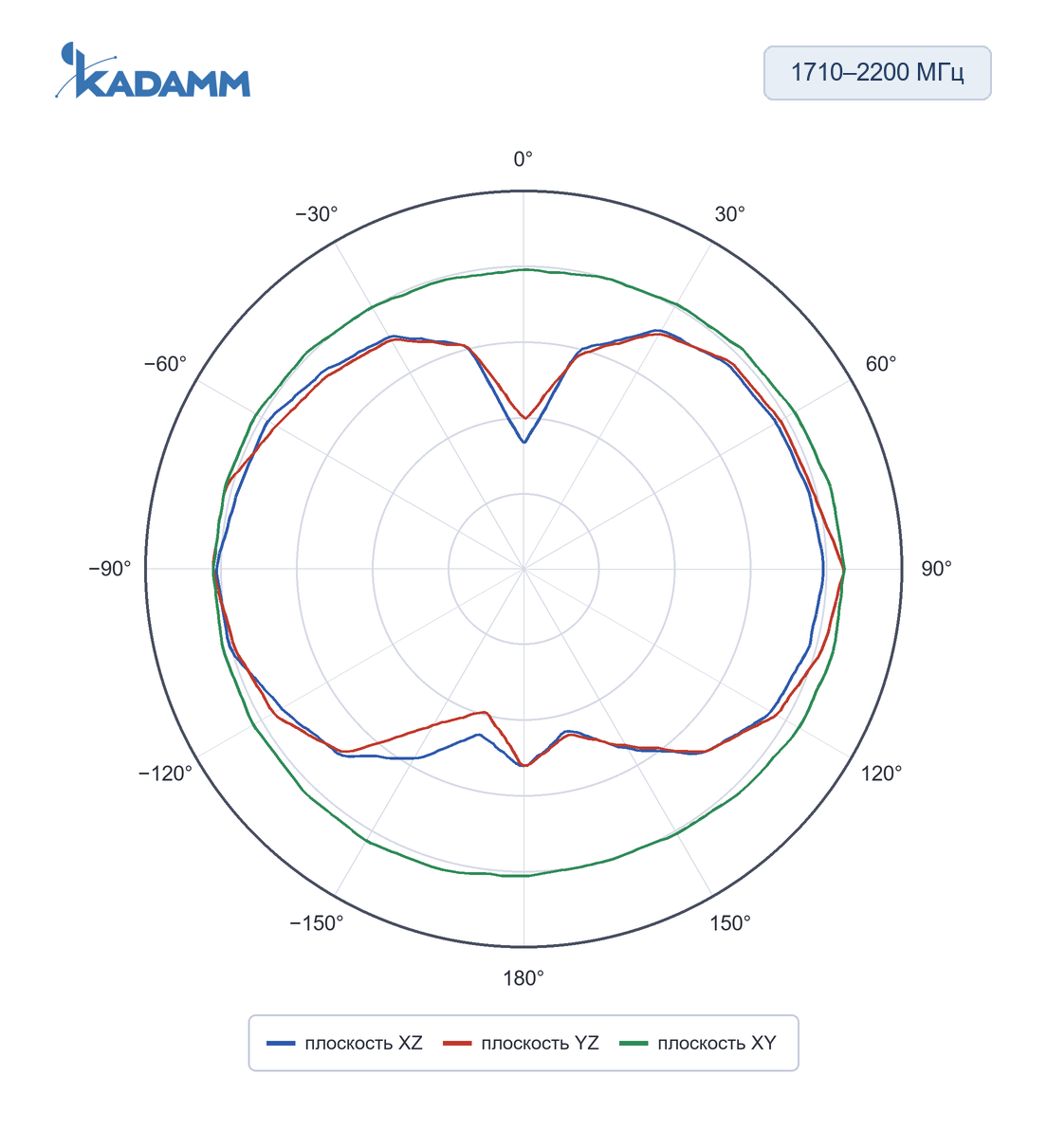

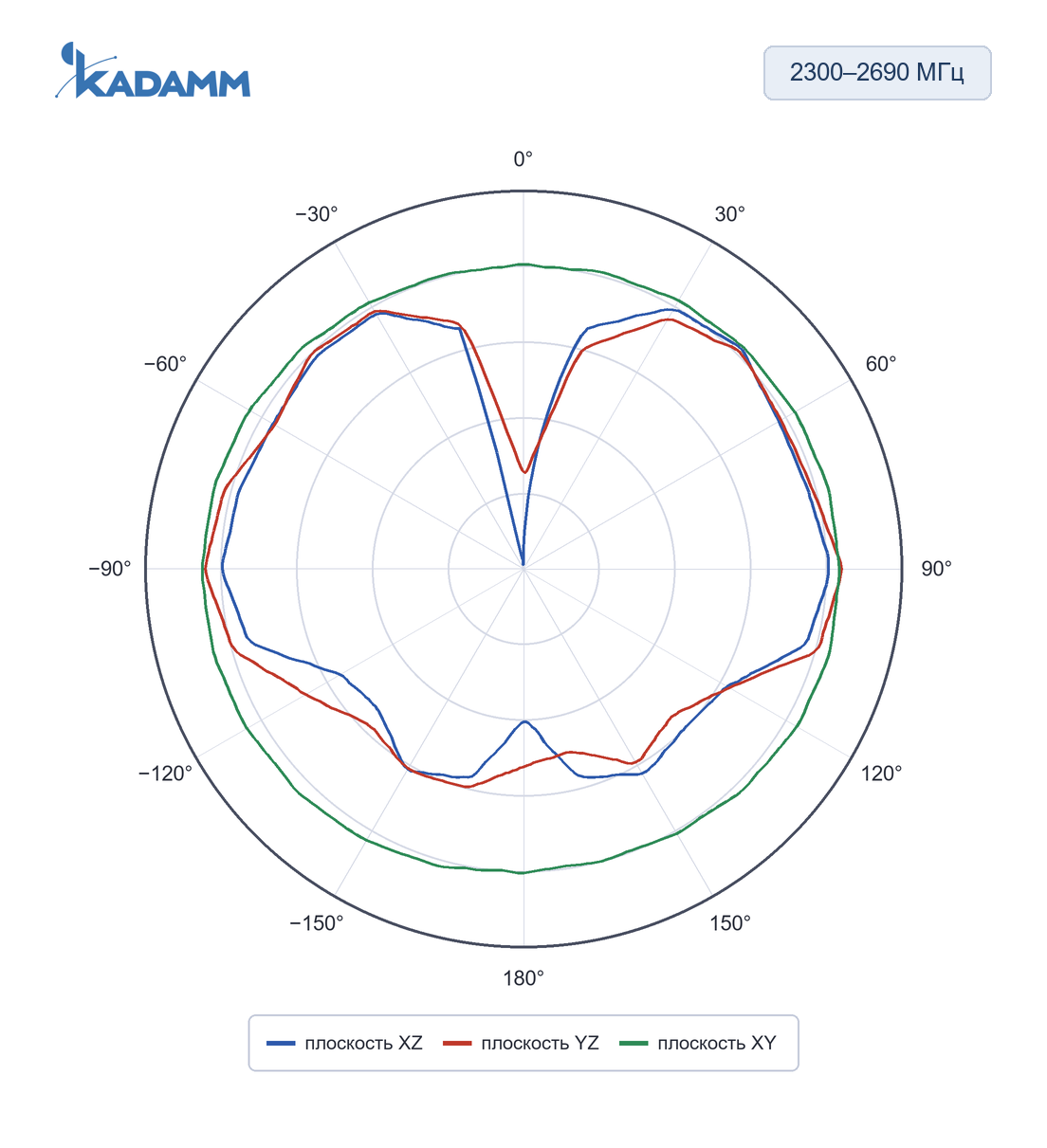

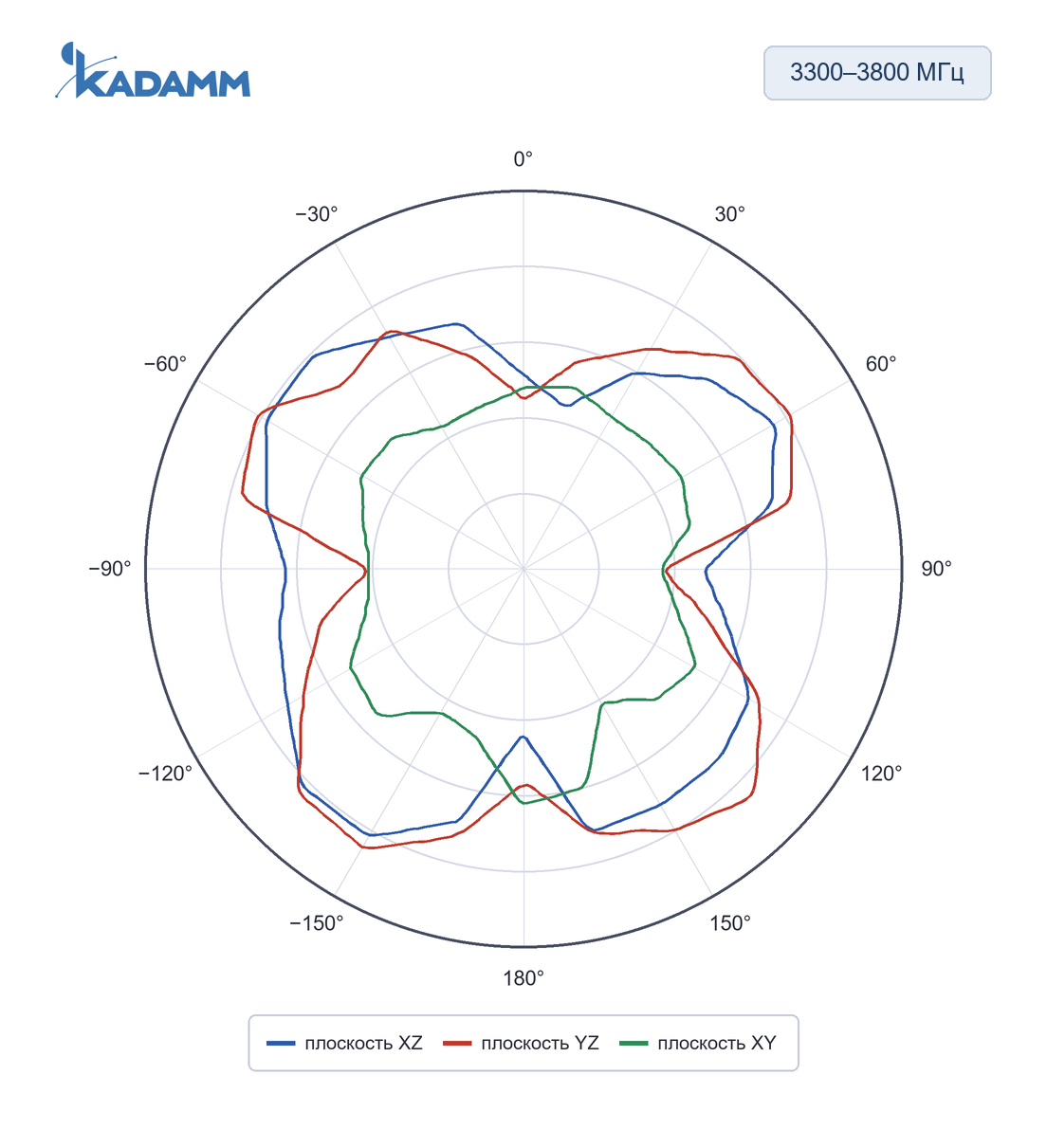

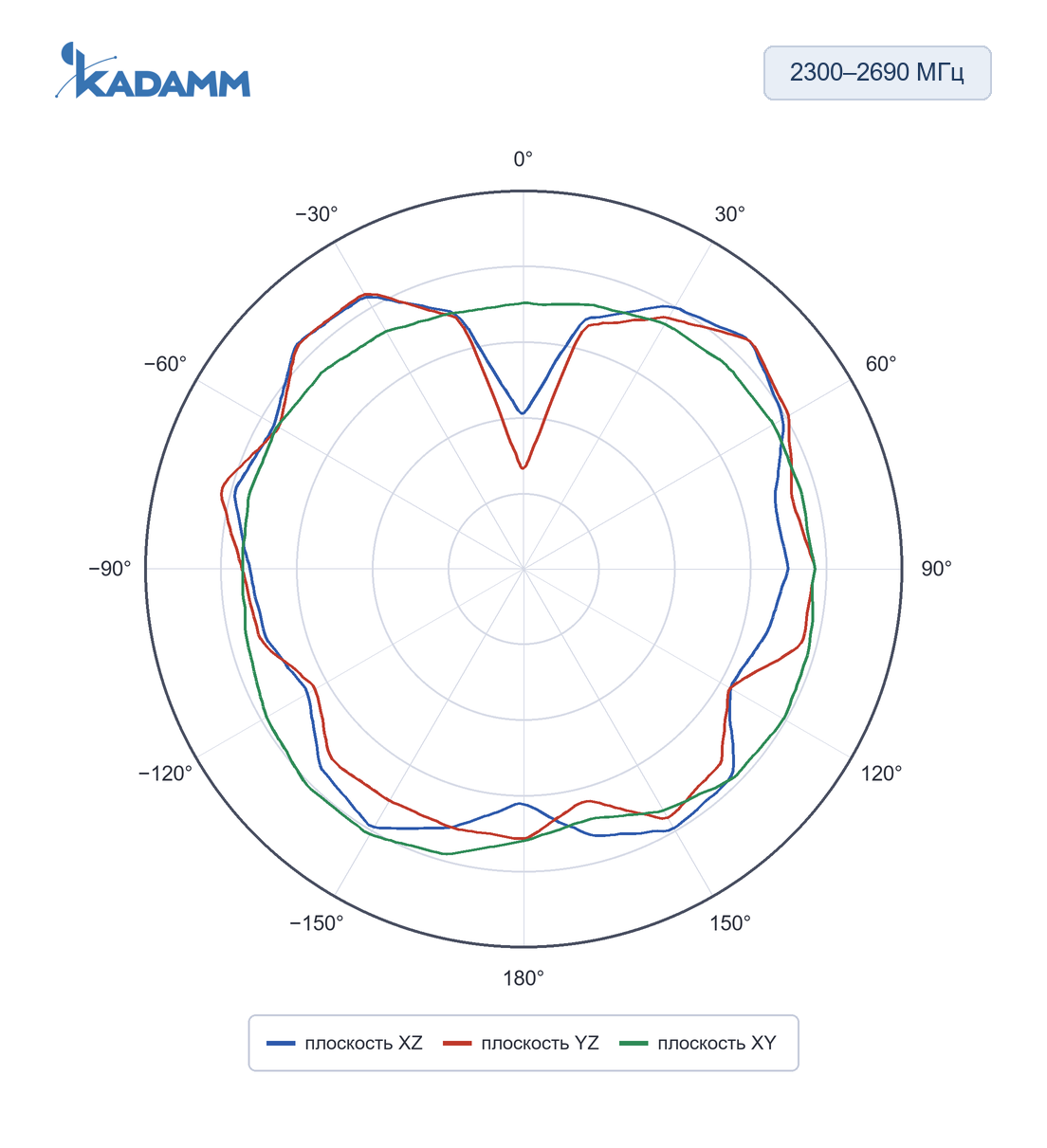

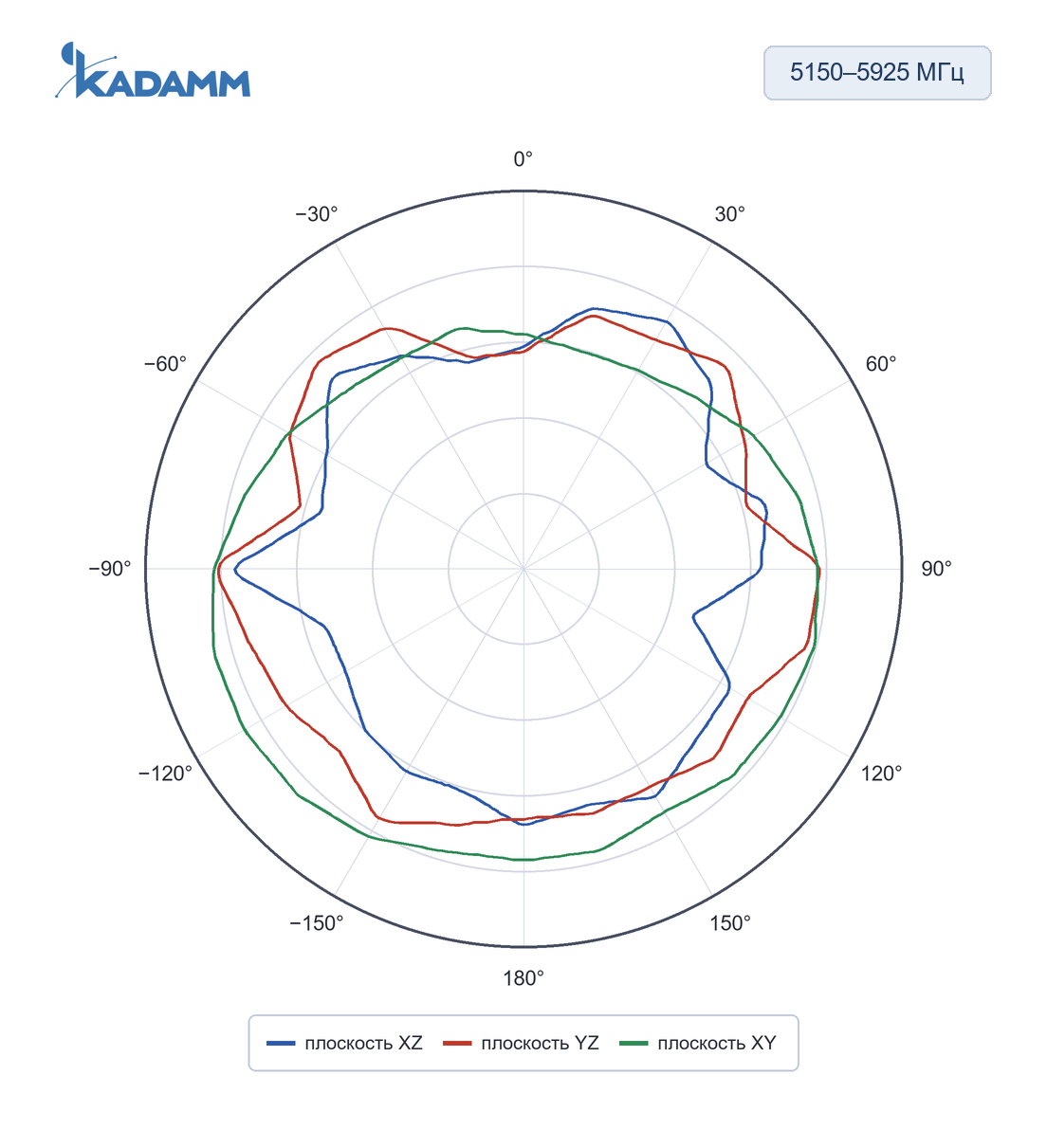

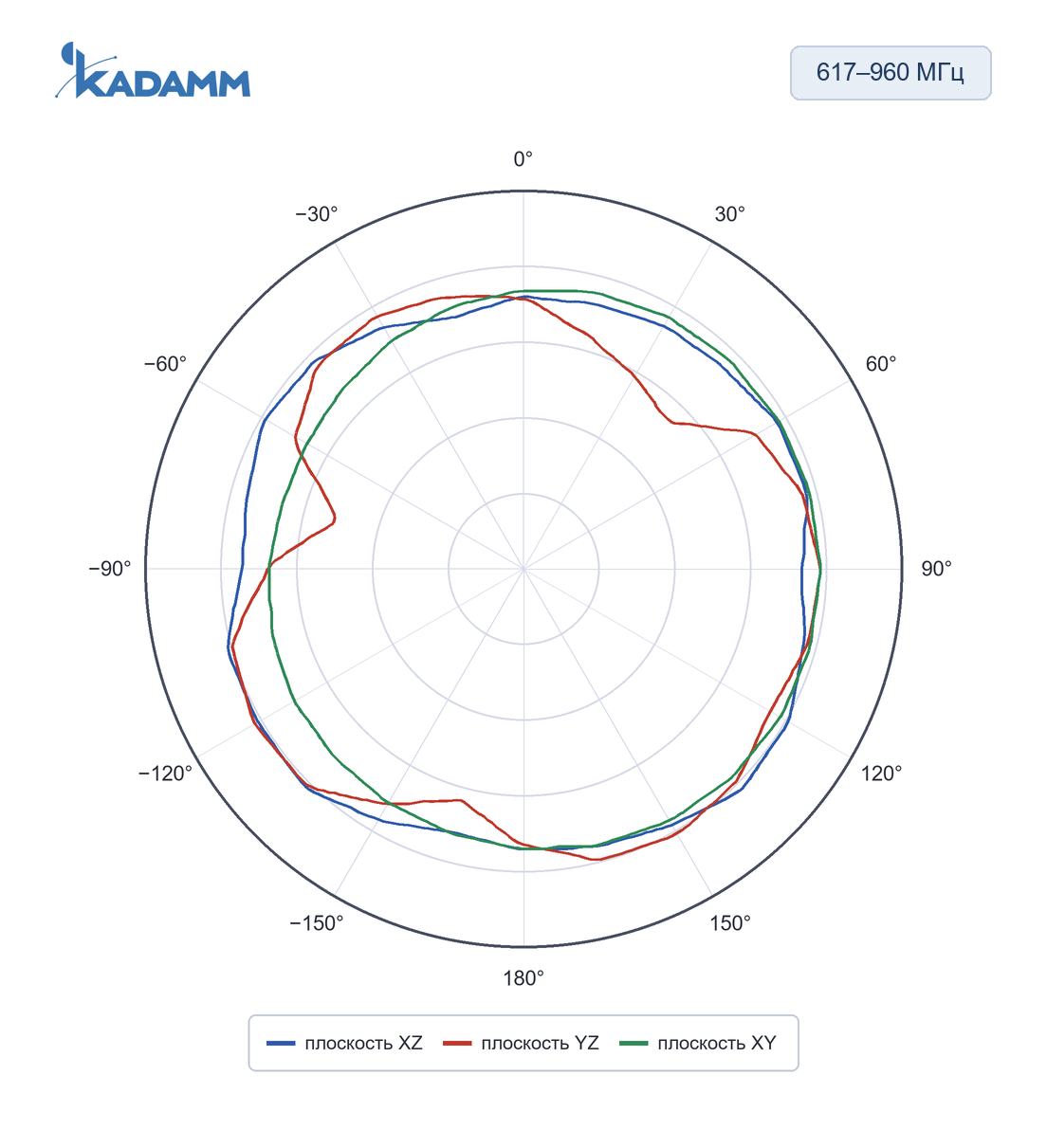

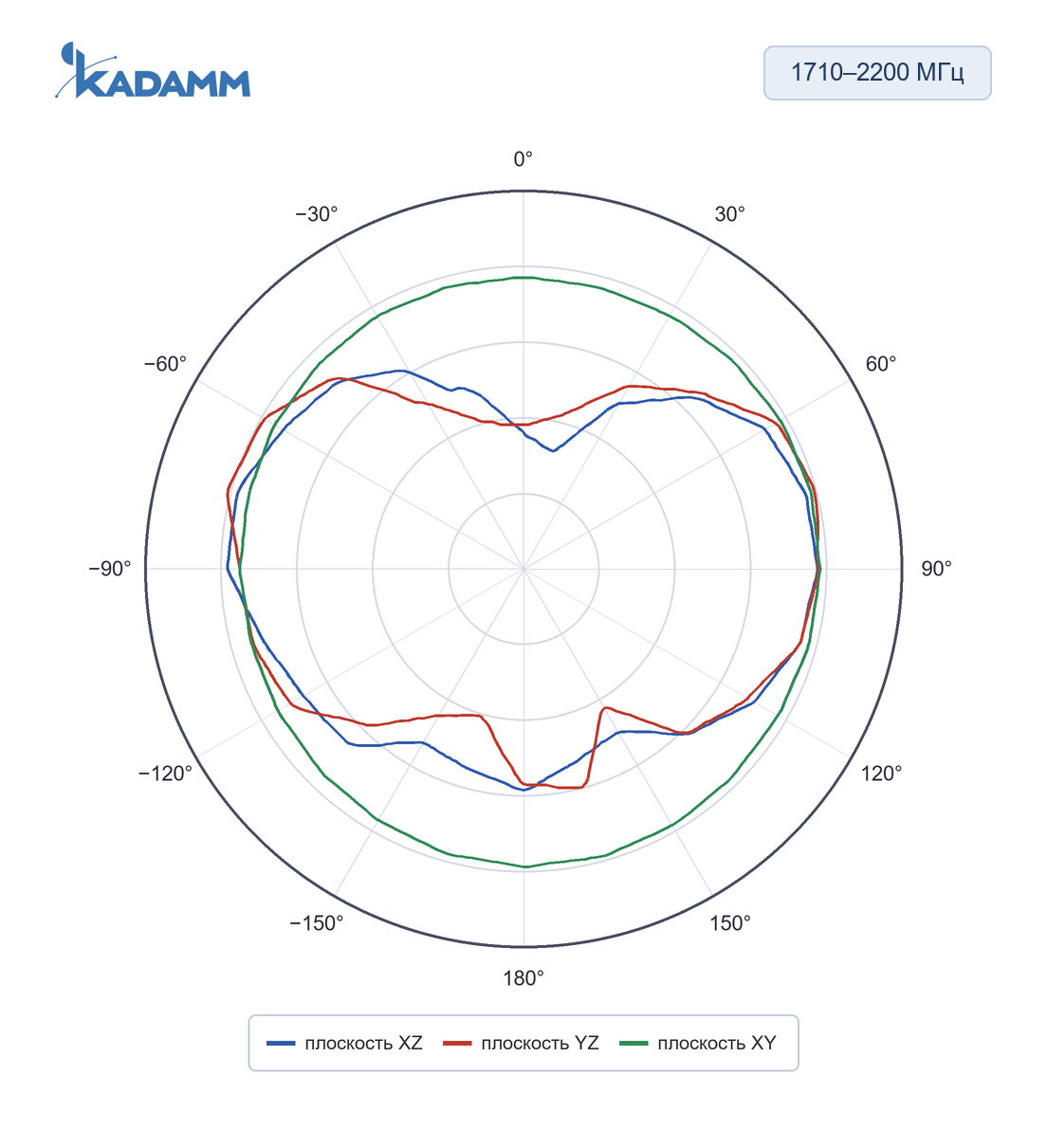

Диаграммы направленности
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AR-4G с запасом по краям.
Значение AR-4G по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AR-4G с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | AR-5G-3-2, AR-LTE-3-2, AR-LTE-5-2 — линейная; AR-LTE-5-3 — вертикальная; AR-5G-4 — уточняйте у менеджера |
| КПД | AR-LTE-5-3 — 72 % в полосе 747–787 МГц, 82 % в полосе 1880–2700 МГц; остальные исполнения — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | антенна на разъём устройства |
| Разъём | SMA, вилка |
| Материал | AR-LTE-5-3 — ABS; остальные исполнения — уточняйте у менеджера |
| Рабочая температура | AR-5G-3-2, AR-LTE-3-2, AR-LTE-5-3 — −40…+85 °C; AR-LTE-5-2 — −10…+60 °C; AR-5G-4 — −20…+65 °C; KADAMM AR-5G-5-7 — −35…+70 °C |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч; AR-LTE-5-3 — уточняйте у менеджера |
| Габариты | AR-5G-4 — 130 × 15 мм, штырь на шарнире; KADAMM AR-5G-5-7 — 156,5 × 32,1 мм; остальные исполнения — уточняйте у менеджера |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Разъём |
|---|---|---|---|---|
| KADAMM AR-5G-3-2 | 698–960 / 1710–2690 / 3300–3800 МГц | 3 дБic | ≤ 3 | SMA, вилка |
| KADAMM AR-LTE-3-2 | 698–960 / 1710–2690 МГц | 3 дБи (тип.) | менее 3 | SMA, вилка |
| KADAMM AR-LTE-5-2 | 698–960 / 1710–2700 МГц | 5 дБи | менее 2 | SMA, вилка |
| KADAMM AR-LTE-5-3 | 700–2700 МГц | 5 дБи в полосе 700–2700 МГц | ≤ 3 в полосе 700–2700 МГц | SMA, вилка |
| KADAMM AR-5G-4 | 617–960 / 1400–2170 / 2300–5900 МГц | 4 дБи (макс.) | ≤ 3,0 / 3,5 / 3,0 | SMA, вилка |
| KADAMM AR-5G-5-7 | 617–960 / 1710–2200 / 2300–2690 / 3300–3800 / 5150–5925 МГц | 2,46–5,1 дБи (пиковое по полосам); КПД 50,8–77,6 % | уточняйте у менеджера | SMA, вилка, угловая 90° |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AR-4G в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание AR-4G.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AR-4G подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2,46 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2,46 = 42,5 дБм, то есть около 18 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 3271 МГц (середина полосы 617–5925 МГц): L = 32,45 + 20·lg 3271 + 20·lg 1 = 102,7 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42,5 − 102,7 = −60,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Абонентские антенны ставят на дачах, в загородных домах, на объектах телеметрии и видеонаблюдения, в кабинах техники — везде, где модему не хватает сигнала.
Сети и службы в полосах AR-4G:
Перед заказом KADAMM AR-4G сверьте с проектом:
- Частоты оборудования — внутри 617–5925 МГц
- Климат площадки — в пределах AR-5G-3-2, AR-LTE-3-2, AR-LTE-5-3 — −40…+85 °C; AR-LTE-5-2 — −10…+60 °C; AR-5G-4 — −20…+65 °C; KADAMM AR-5G-5-7 — −35…+70 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — SMA, вилка.
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AR-4G и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AR-4G и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AR-4G пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AR-4G | KADAMM ASK-5G-4.5P | KADAMM AR-LTE-3 | KADAMM AR-5G-3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 617–5925 МГц | 600–6000 МГц | 600–2700 МГц | 824–960, 1710–2680, 3400–3600 и 4800–4900 МГц |
| Усиление | 2,46–5,1 дБи | 4,5 дБи | 3,0 дБи | 3,0 дБи |
| Поляризация | AR-5G-3-2, AR-LTE-3-2, AR-LTE-5-2 — линейная; AR-LTE-5-3 — вертикальная; AR-5G-4 — уточняйте у менеджера | — | — | вертикальная |
| Габариты | — | — | — | 171 × 19,5 мм |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
