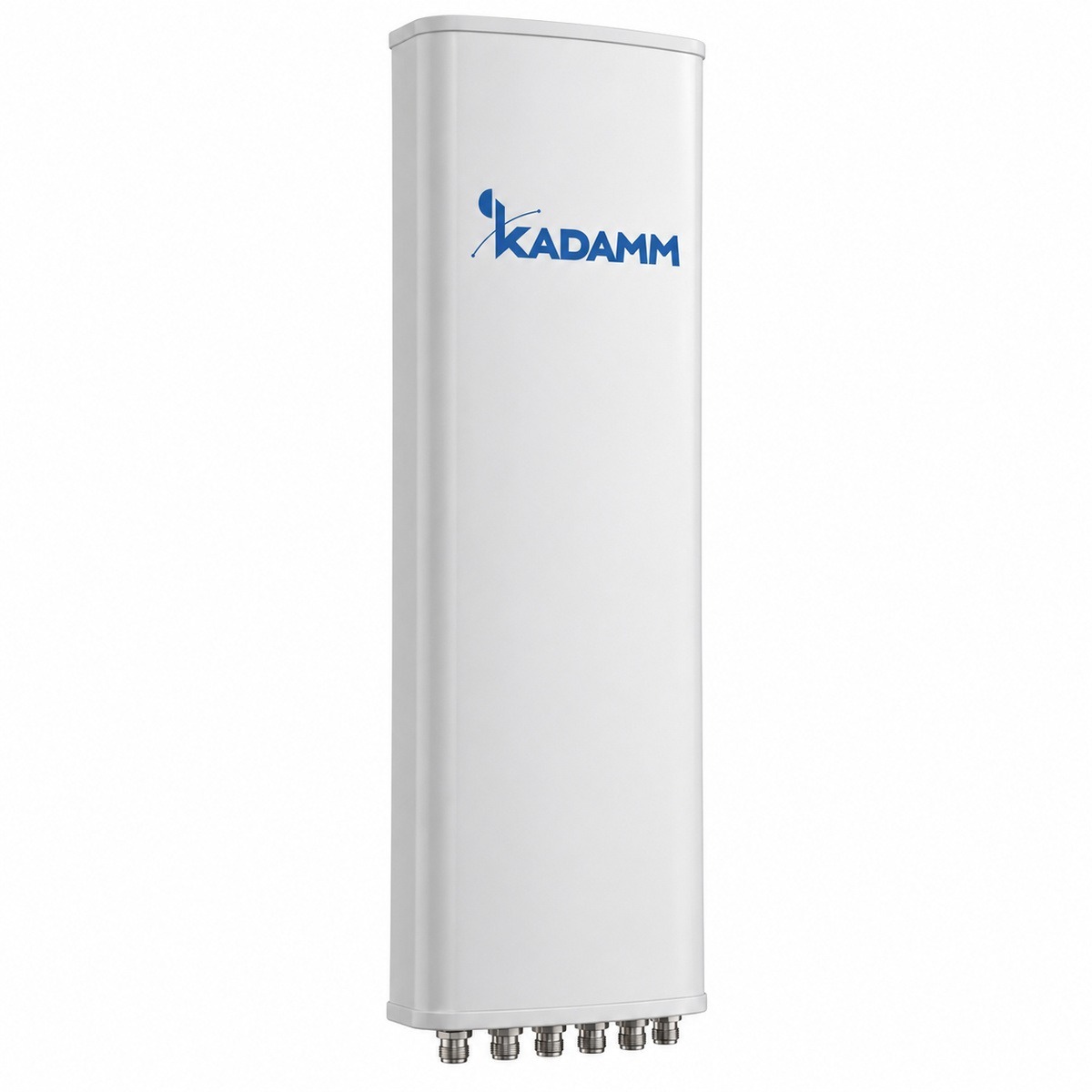

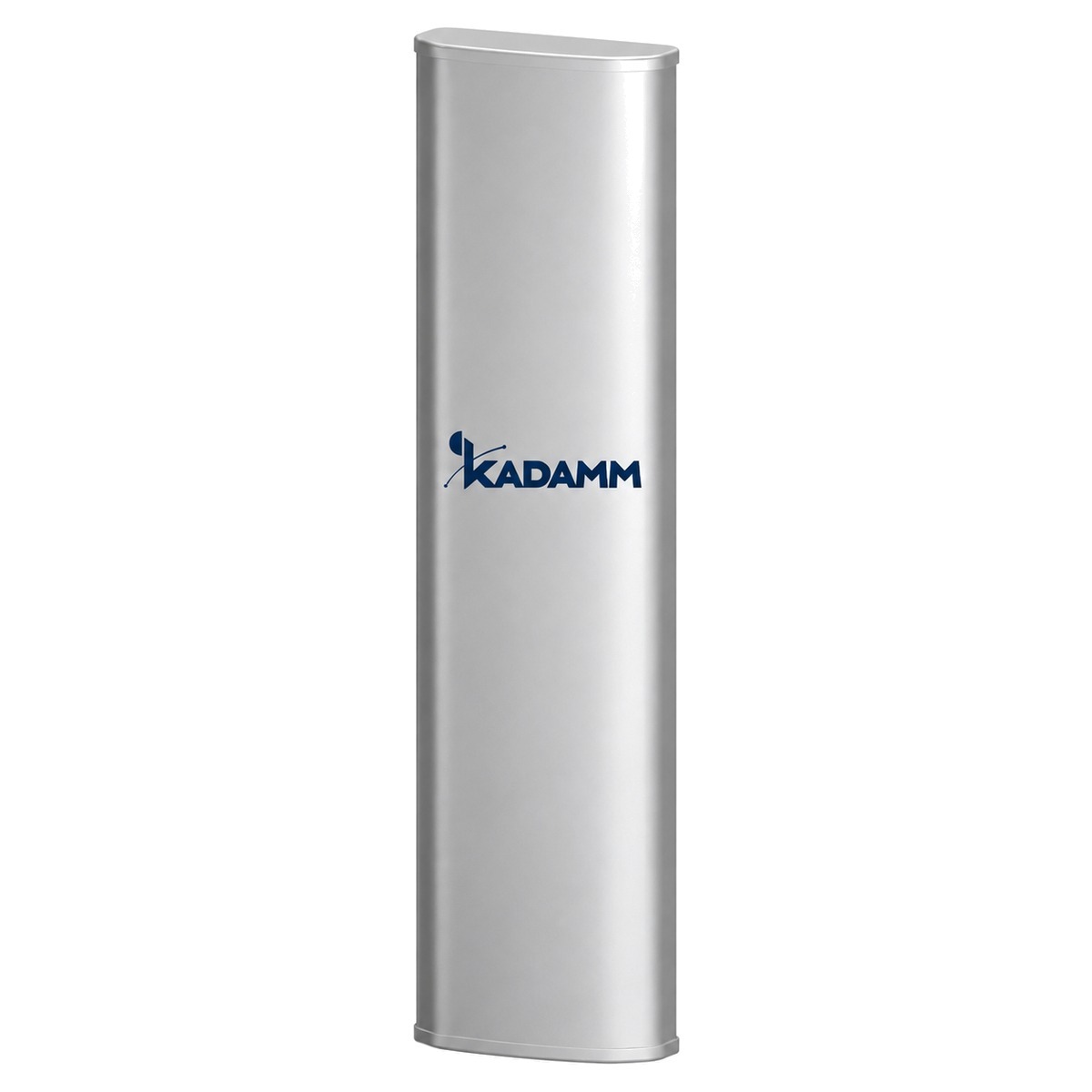

KADAMM APXXX-0727-1865IR-2 — секторная панельная антенна для базовой станции диапазона 698–960 / 2×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 ≥15 дБ. Систем излучателей в панели — 3, портов — 6: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

По вертикали луч узкий — 14 ± 1,5°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 0–14 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Дополнительно кронштейн даёт механический наклон 0–12° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 17,4 дБи; отношение вперёд/назад — ≥25 ≥25 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 1490 × 396 × 190 мм; масса 18,6 кг плюс 4,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у APXXX-0727-1865IR-2 — 3 системы излучателей, 6 портов.

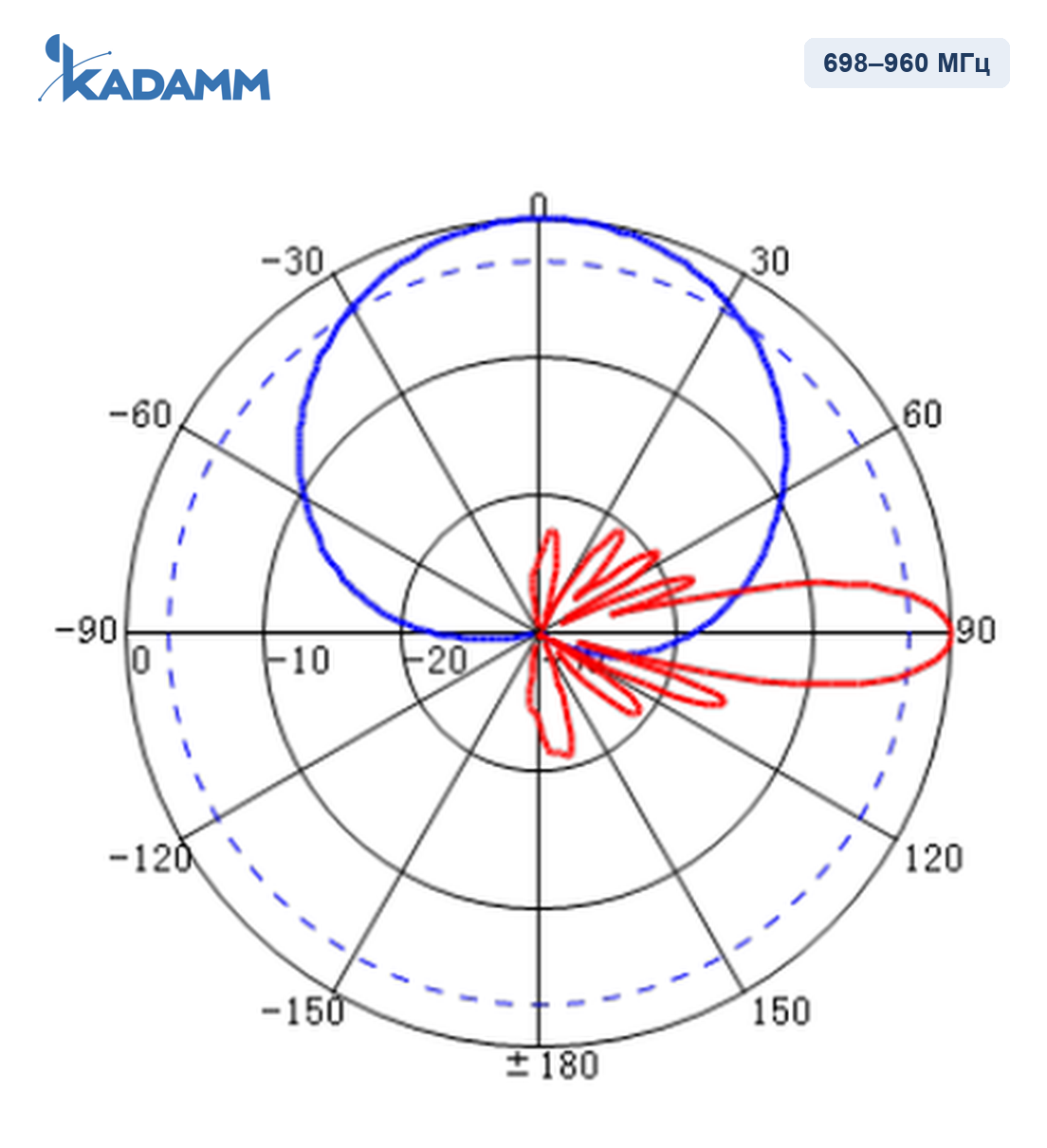

698–960 МГцГлавный лепесток по горизонтали 60–65°, по вертикали 12–14°, усиление в максимуме 14–15 дБи, задний лепесток ниже главного не менее чем на 25 ≥25 дБ.

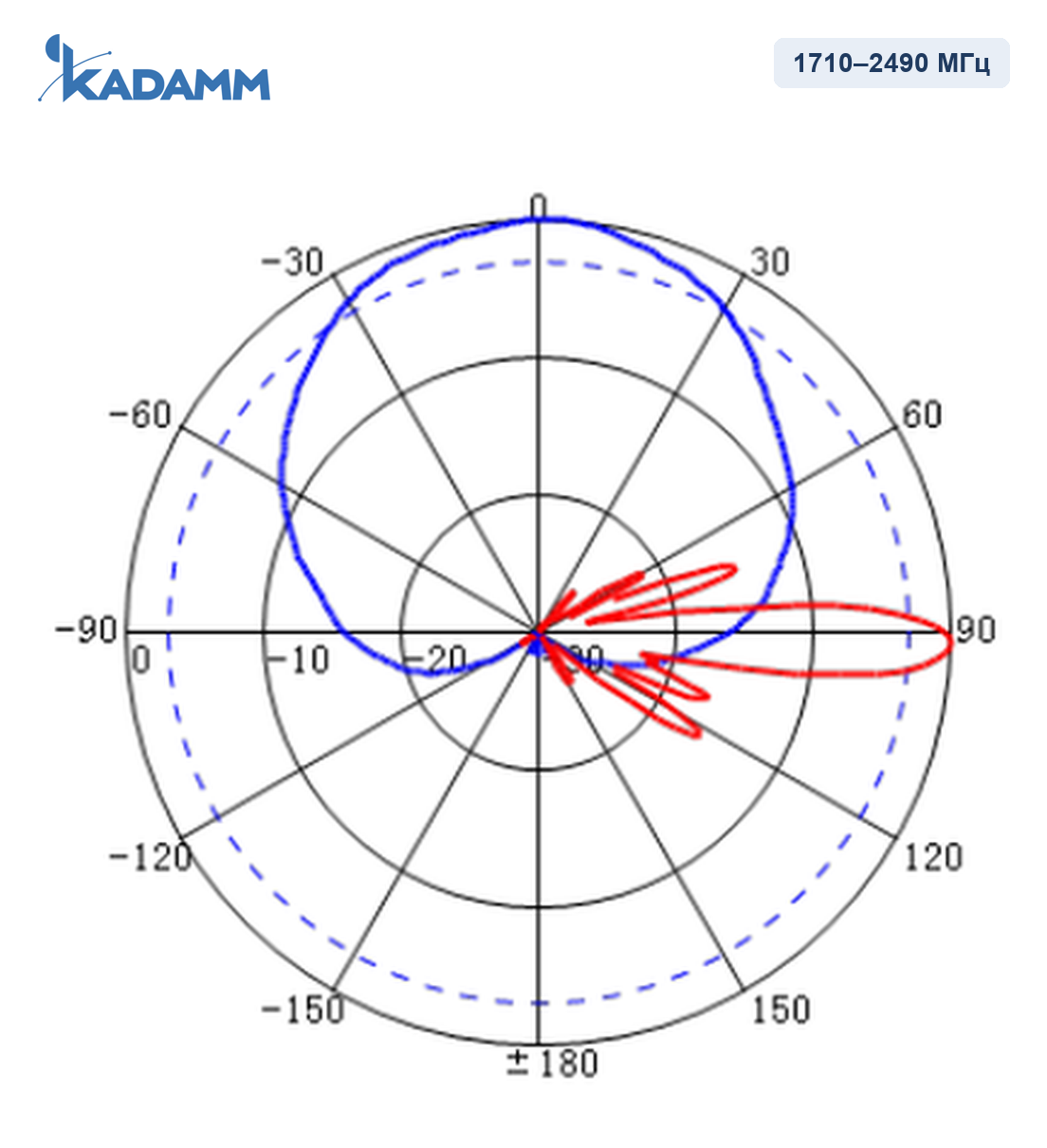

1710–2490 МГцГлавный лепесток по горизонтали 65–68°, по вертикали 6,5–7,5°, усиление в максимуме 16,6–17,4 дБи, задний лепесток ниже главного не менее чем на 25 ≥25 дБ.

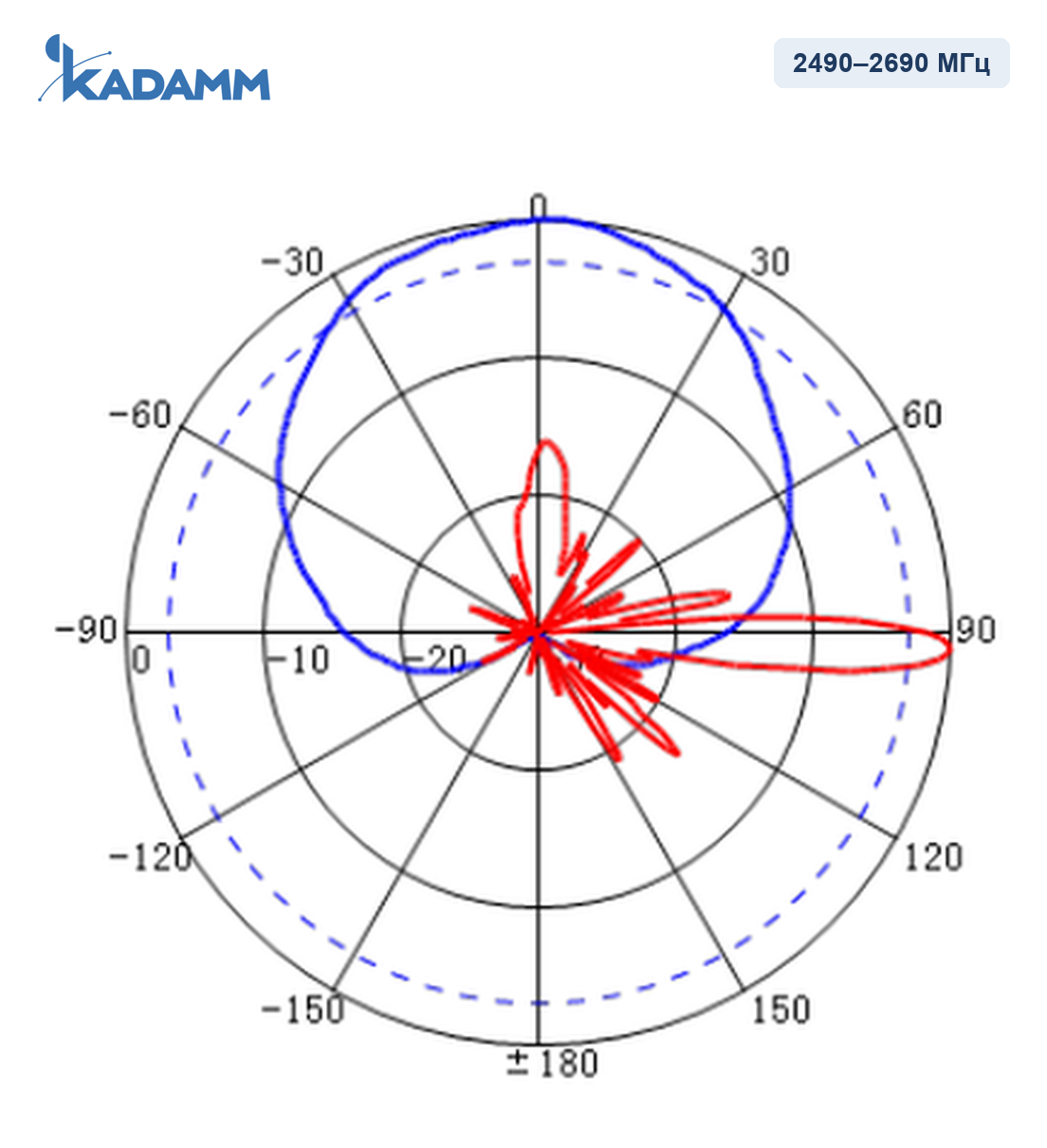

2490–2690 МГцГлавный лепесток по горизонтали 58 ± 5°, по вертикали 6 ± 0,5°, усиление в максимуме 17,3 ± 0,6 дБи, задний лепесток ниже главного не менее чем на 25 ≥25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65° во всех диапазонах; по вертикали — 6–14°. Задний лепесток ослаблен не менее чем на 25 ≥25 дБ относительно главного.

Система 698–960 МГц

Система 2×1710–2690 МГц

Общие параметры

• AISG 2.0 — протокол управления наклоном 0–14 2–12° у APXXX-0727-1865IR-2 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APXXX-0727-1865IR-2.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APXXX-0727-1865IR-2 — 6 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APXXX-0727-1865IR-2 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXXX-0727-1865IR-2 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXXX-0727-1865IR-2 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,4 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,4 = 57,4 дБм, то есть около 550 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,4 − 90,8 = −33,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 12°) — около 130 м от опоры, верхняя — около 1719 м.

APXXX-0727-1865IR-2 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APXXX-0727-1865IR-2:

Перед заказом KADAMM APXXX-0727-1865IR-2 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 250 200 Вт
• Разъёмы — 6×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXXX-0727-1865IR-2 — на трубу Ø50–Ø115 мм; монтажный комплект весит 4,5 кг.
• Панель APXXX-0727-1865IR-2 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APXXX-0727-1865IR-2: электрический 0–14 2–12°, дистанционно через блок RET; механический 0–12° — кронштейном.
• Блок RET антенны APXXX-0727-1865IR-2 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения APXXX-0727-1865IR-2 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APXXX-0727-1865IR-2 включают в контур заземления и молниезащиты опоры по проекту.

Масса монтажного комплекта — 4,5 кг; упаковка 1730 × 490 × 320 мм.
