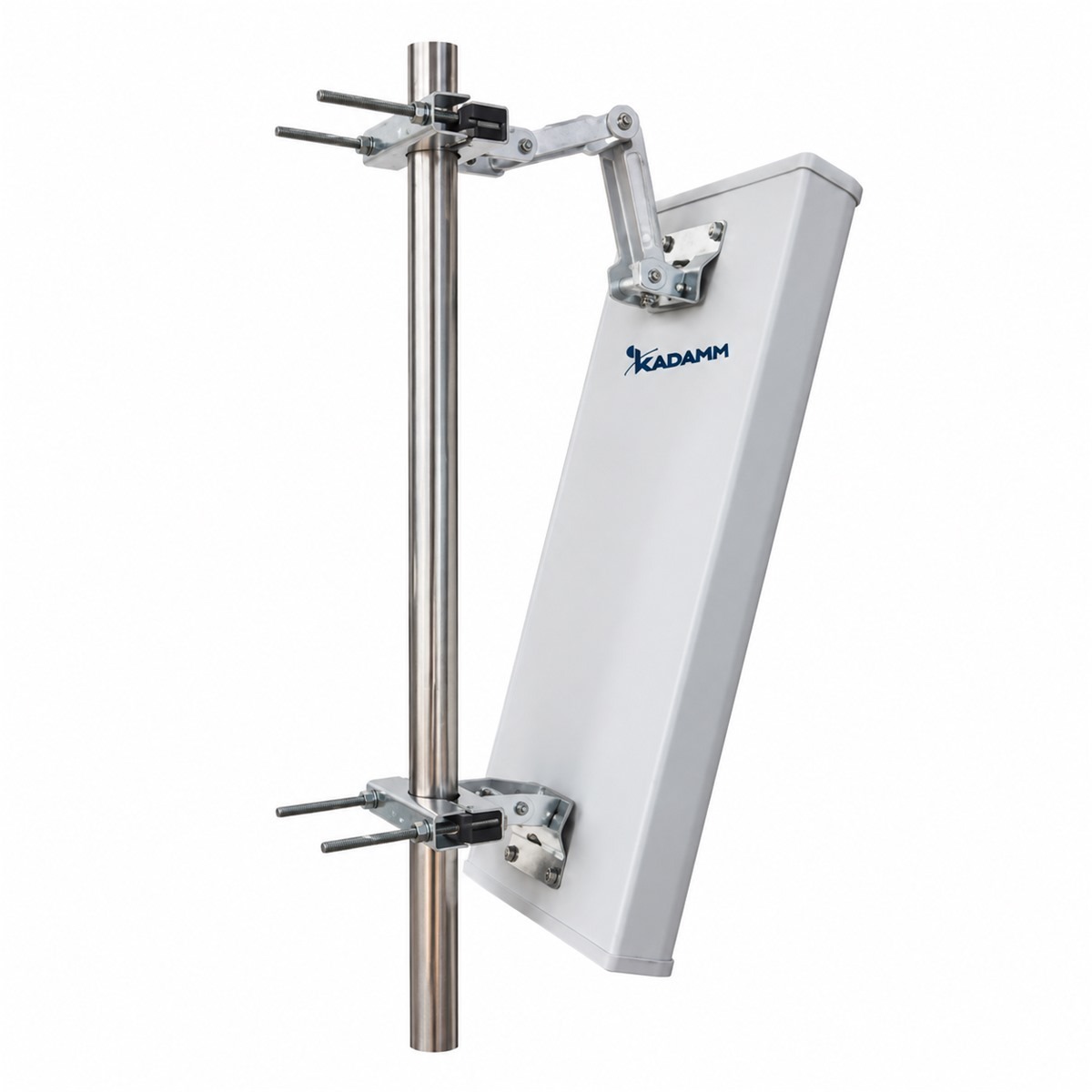

KADAMM APXX-3537-1765 — однодиапазонная секторная панельная антенна 3500–3700 МГц, 65°, 17 дБи, 4 порта

KADAMM APXX-3537-1765 — секторная панельная антенна для базовой станции диапазона 3500–3700 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте.

По вертикали луч узкий — 8°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам.

Качество диаграммы видно по цифрам: усиление — до 17 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

Механика: размеры 685 × 280 × 80 мм; крепление на трубу Ø30–60 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 4 × розетка N (IEC 61169-16). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

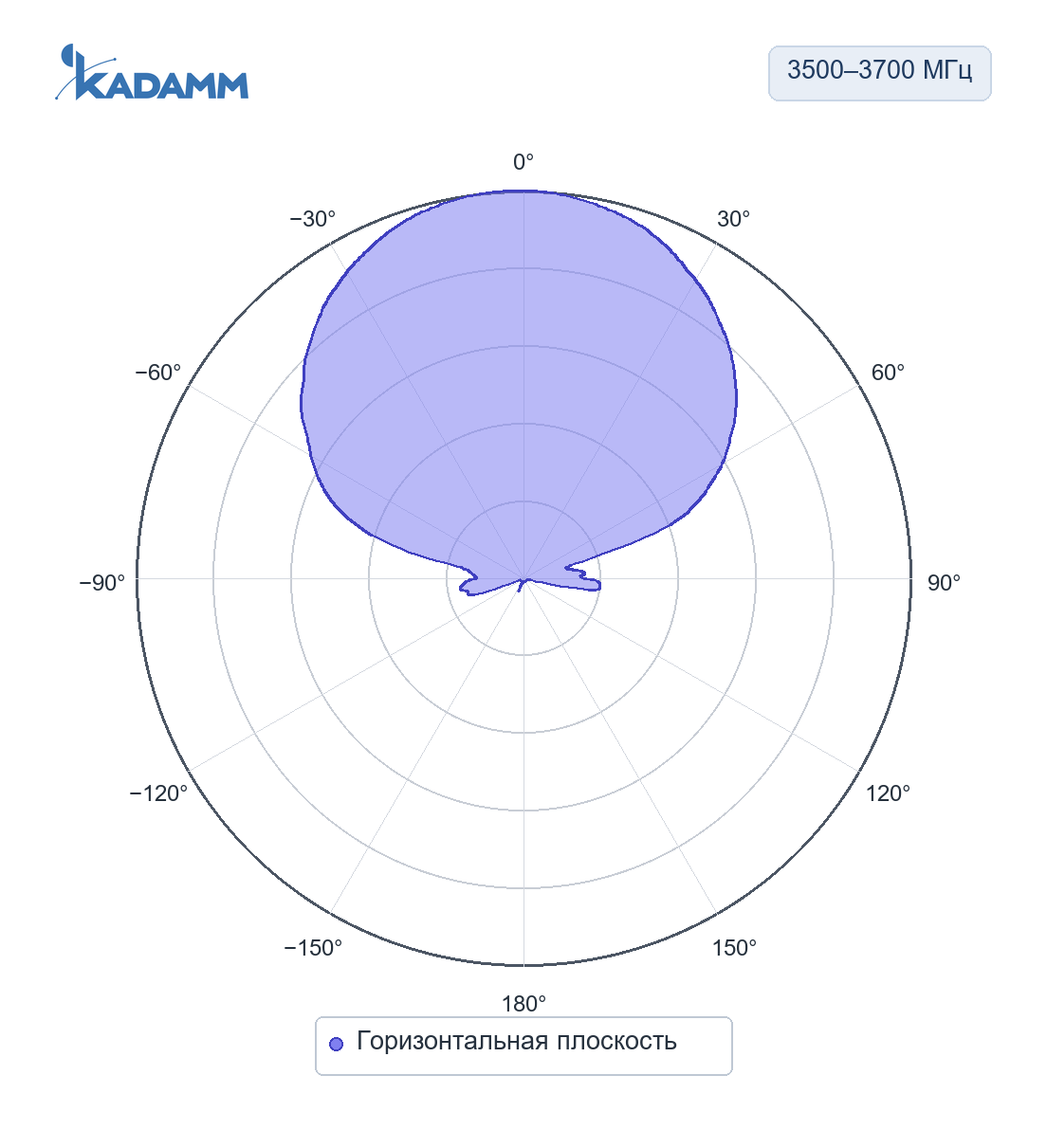

3500–3700 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65°, усиление в максимуме 17 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

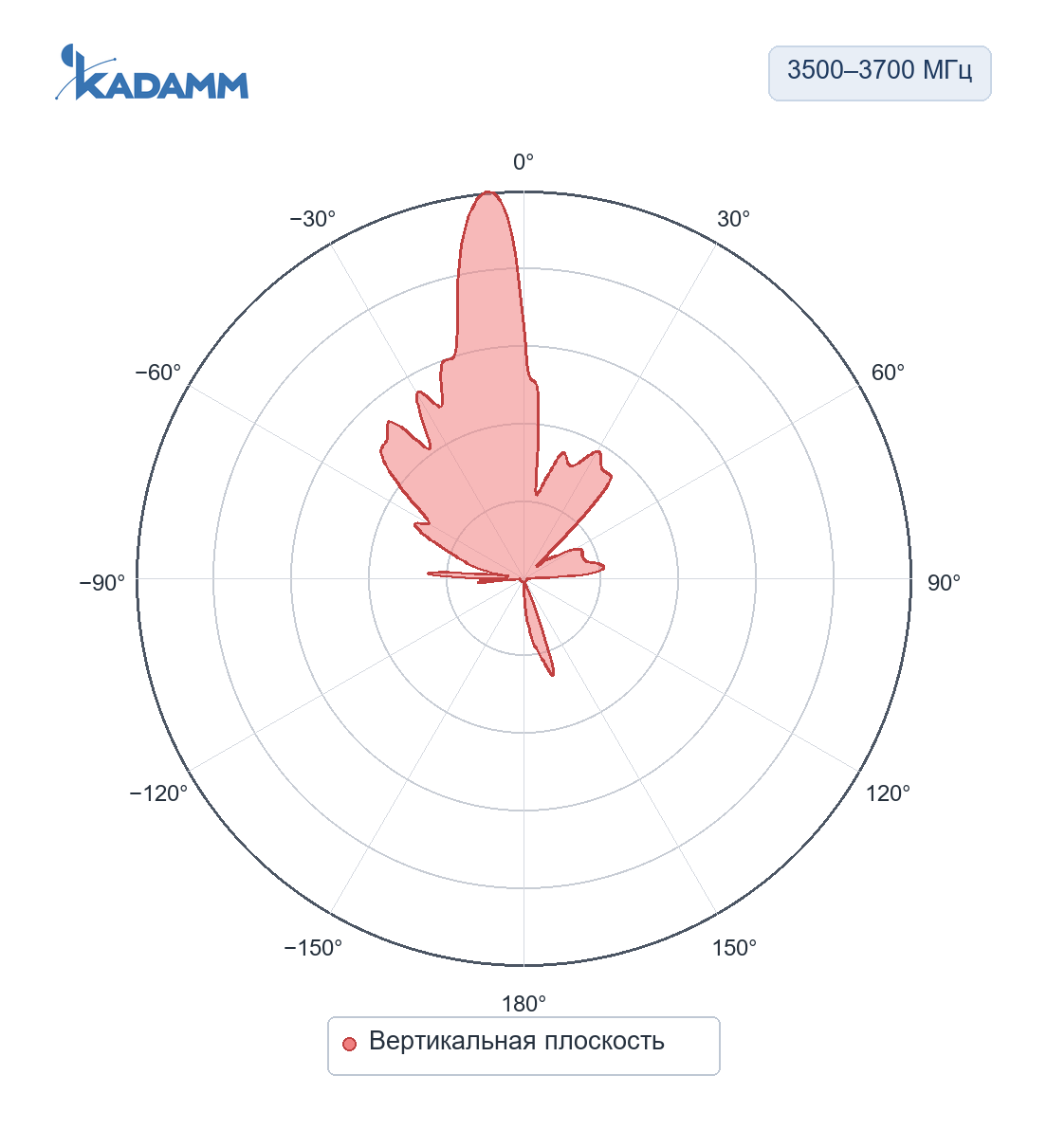

3500–3700 МГц, вертикальная плоскостьПо вертикали 8°, усиление в максимуме 17 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 8°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у APXX-3537-1765 — 4 × розетка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-3537-1765 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-3537-1765 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17 = 57 дБм, то есть около 501 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 3600 МГц (середина полосы 3500–3700 МГц): L = 32,45 + 20·lg 3600 + 20·lg 1 = 103,6 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57 − 103,6 = −46,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APXX-3537-1765 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Перед заказом KADAMM APXX-3537-1765 сверьте с проектом:

• Частоты оборудования — внутри 3500–3700 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 4×N
• Опора и крепление — на трубу Ø30–60 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXX-3537-1765 — на трубу Ø30–60 мм.
• Панель APXX-3537-1765 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Разъёмы — 4 × розетка N (IEC 61169-16).
• После затяжки соединения APXX-3537-1765 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APXX-3537-1765 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
