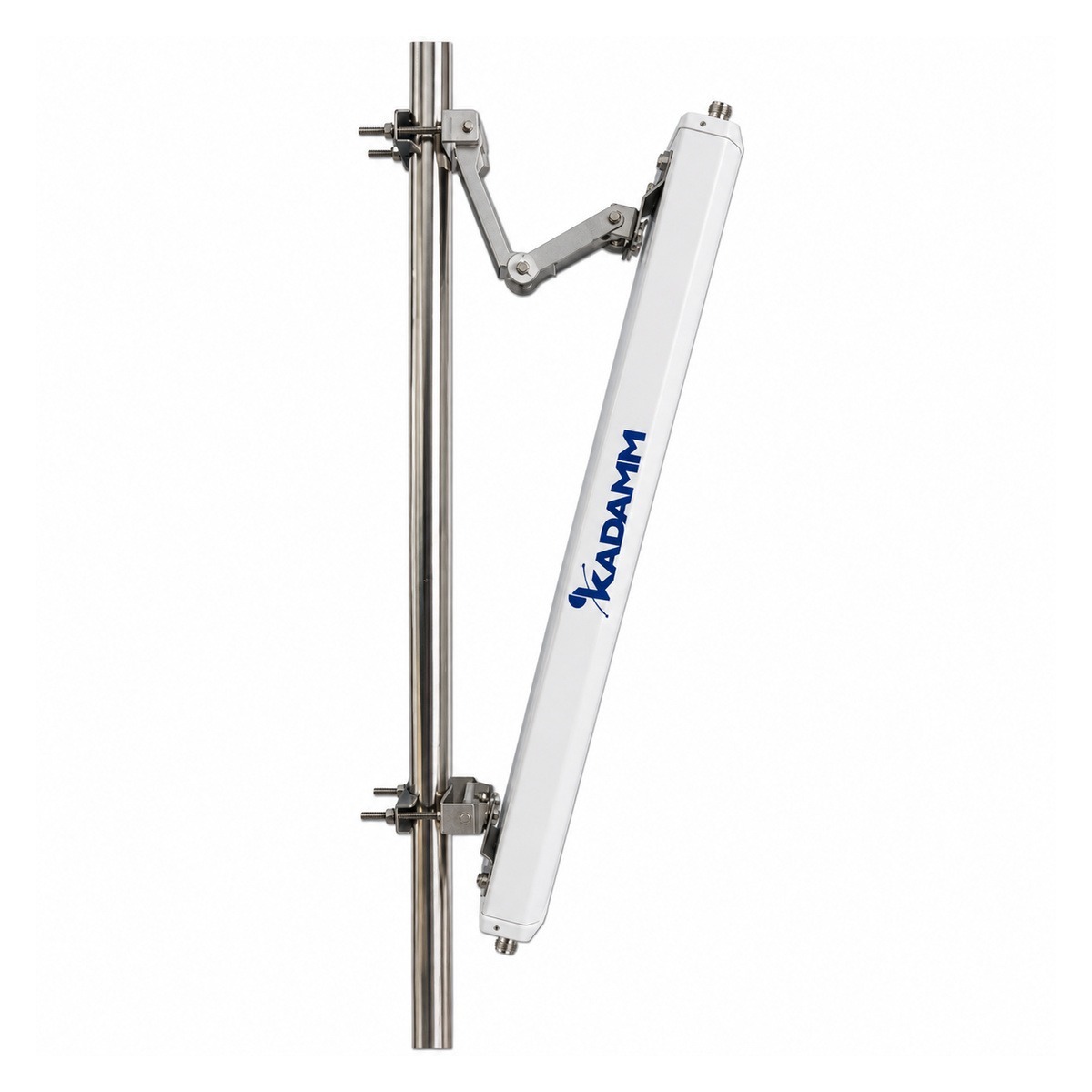

KADAMM O-ATP16-2300/2700M — наружная направленная панельная антенна 2300–2700 МГц, 16 дБи, 90°, 2 порта

KADAMM O-ATP16-2300/2700M — наружная панельная антенна диапазона 2300–2700 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 90°, а назад — ослабленно (отношение вперёд/назад ≥25 дБ).

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Пример расчёта: на 2500 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 2500 + 20·lg 3 ≈ 110 дБ. Антенна с усилением 16 дБи сокращает их на 16 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −47 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 720 × 175 × 80 мм; крепление: Ø35–50 мм; радом — пвх; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 2×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

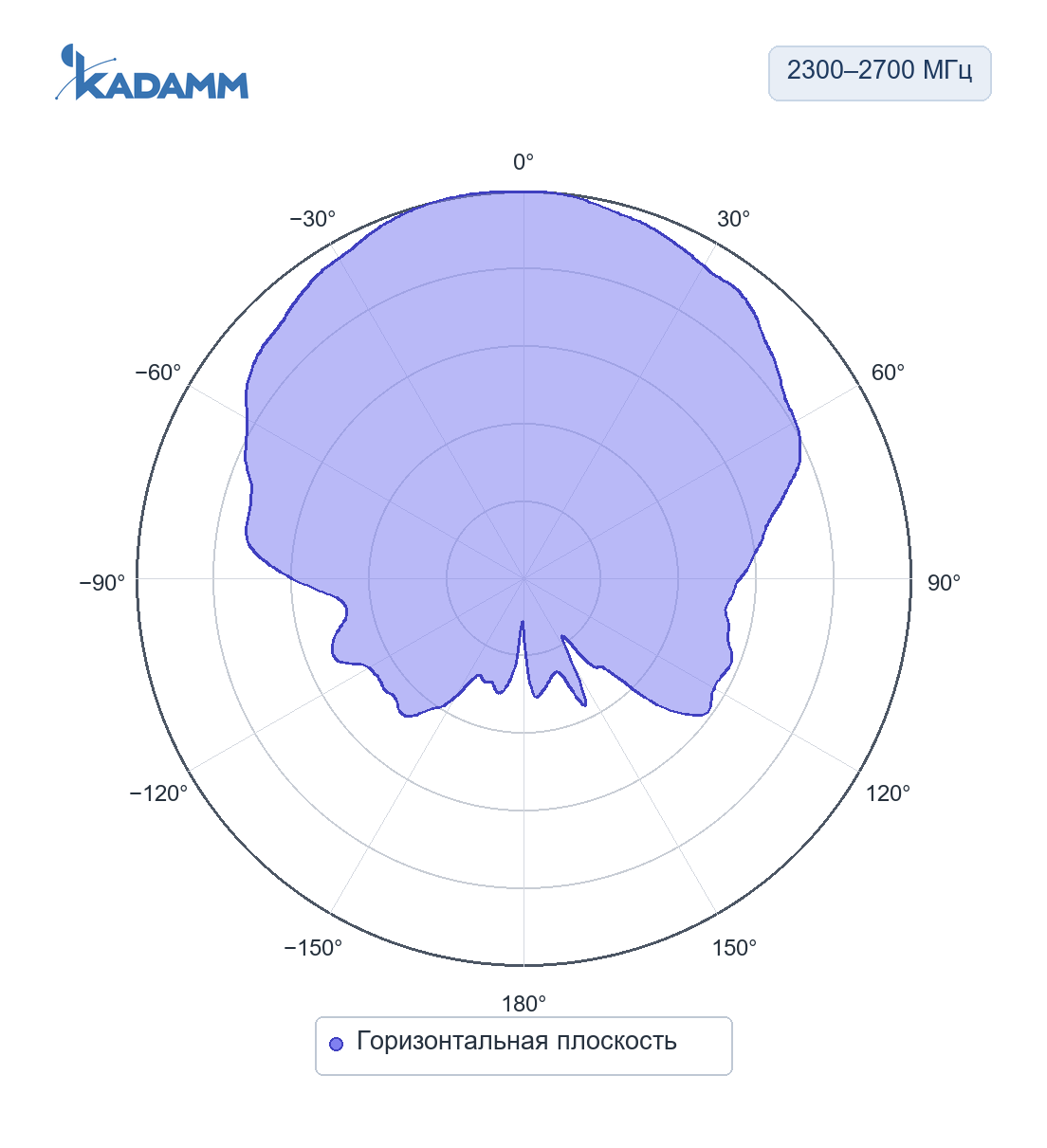

2300–2700 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 90°, усиление в максимуме 16 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

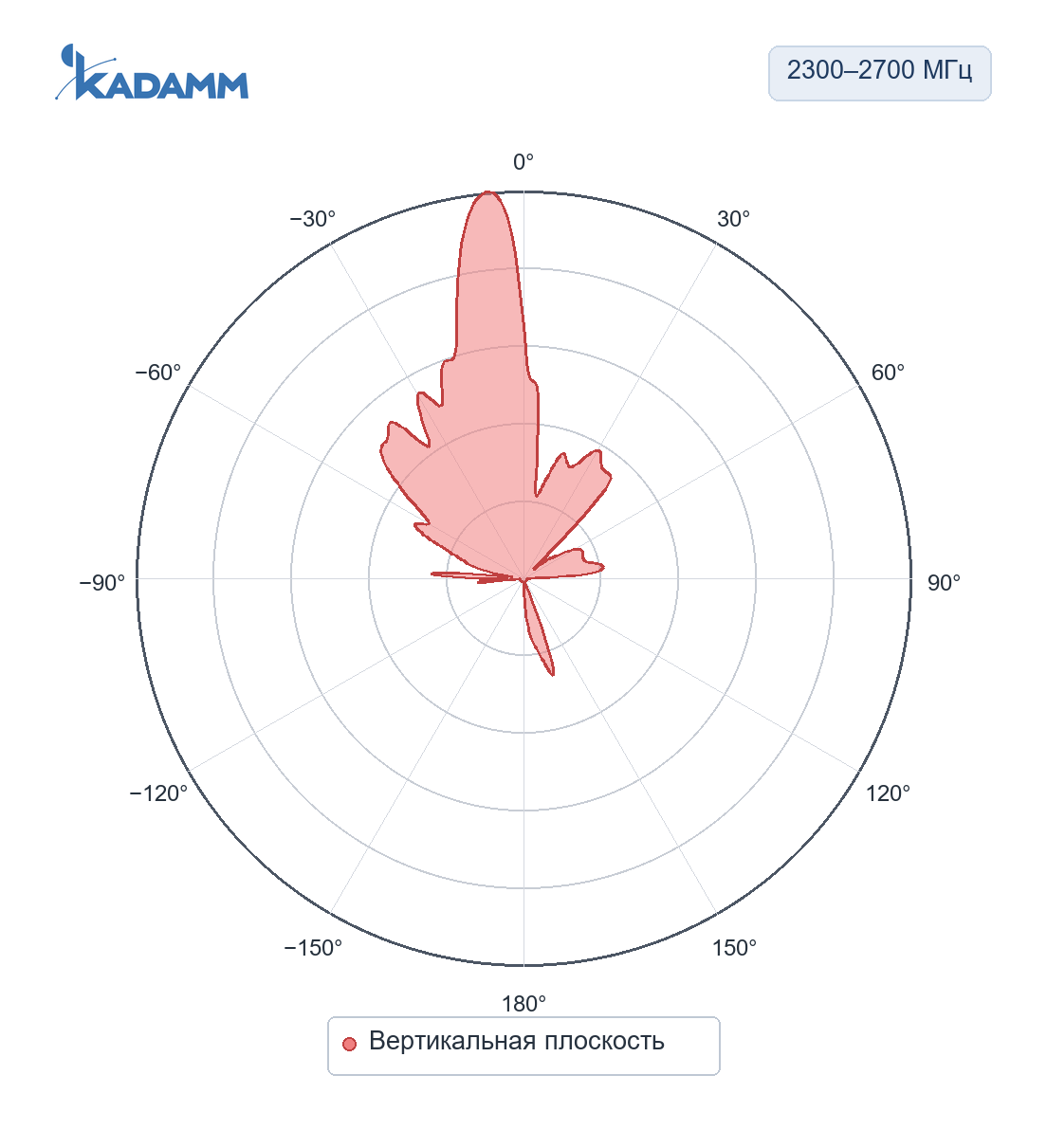

2300–2700 МГц, вертикальная плоскостьПо вертикали 8°, усиление в максимуме 16 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 90°; по вертикали — 8°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у O-ATP16-2300/2700M — 2 × розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы O-ATP16-2300/2700M покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры O-ATP16-2300/2700M в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP16-2300/2700M подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 16 = 56 дБм, то есть около 398 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2500 МГц (середина полосы 2300–2700 МГц): L = 32,45 + 20·lg 2500 + 20·lg 1 = 100,4 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 56 − 100,4 = −44,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Сети и службы в полосах O-ATP16-2300/2700M:

Перед заказом KADAMM O-ATP16-2300/2700M сверьте с проектом:

• Частоты оборудования — внутри 2300–2700 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 2×N
• Опора и крепление — на трубу Ø35–50 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление O-ATP16-2300/2700M — на трубу Ø35–50 мм.
• O-ATP16-2300/2700M направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — 2 × розетка N (IEC 61169-16).
• После затяжки соединения O-ATP16-2300/2700M на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление O-ATP16-2300/2700M включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
