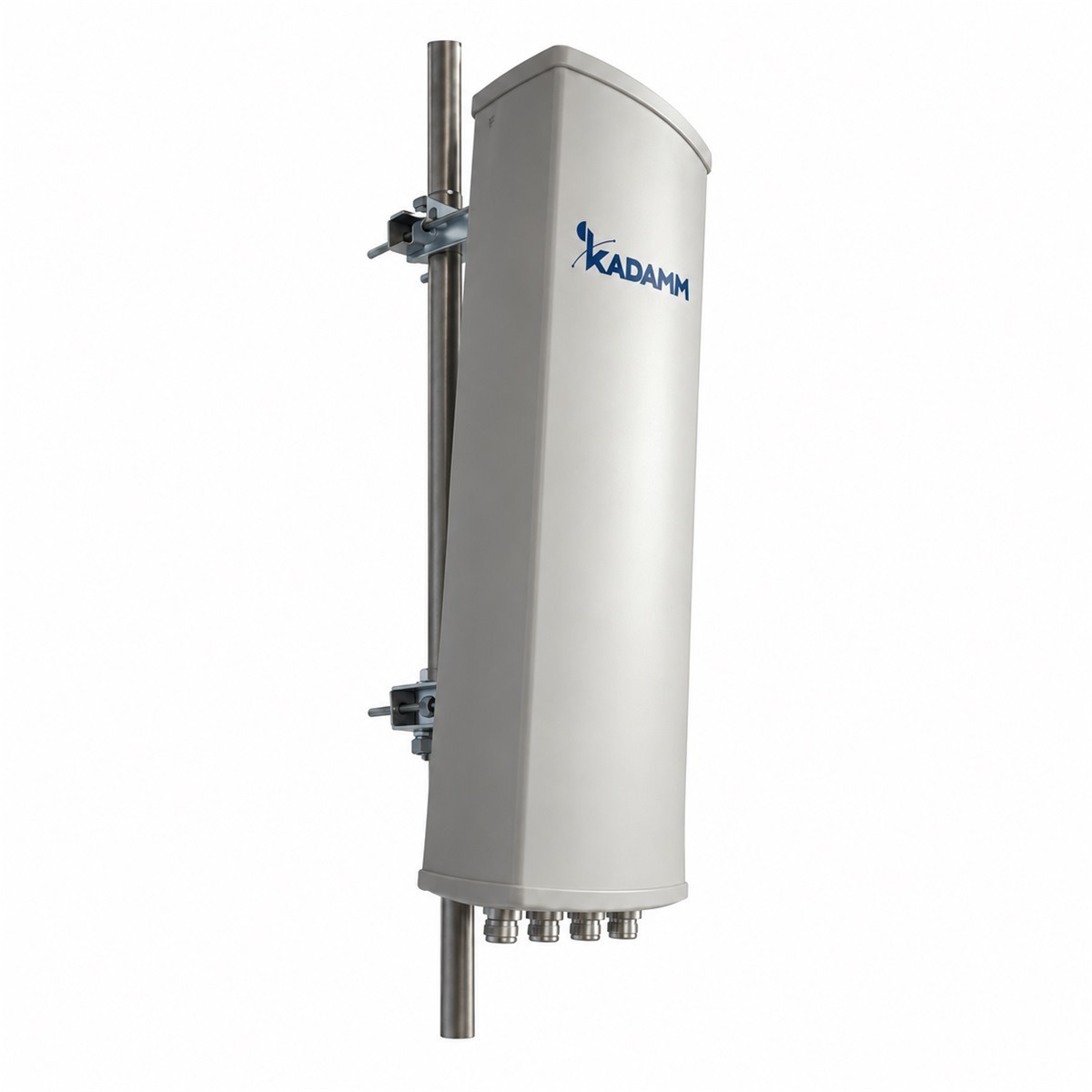

Секторная панельная антенна для базовой станции 824–896 / 1710–2170 МГц: луч 65°, усиление 14 дБи, 4 порта.
Что представляет собой панель
KADAMM APXX-0821-1465 — секторная панельная антенна для базовой станции диапазона 824–896 / 1710–2170 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.
Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.
Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.
По вертикали луч узкий — 30°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам.
Качество диаграммы видно по цифрам: усиление — до 14 дБи; отношение вперёд/назад — ≥25–30 дБ (тыловой сектор защищён от помех).
Механика: размеры 800 × 280 × 130 мм; крепление на трубу Ø30–60 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.
Чем отличается от похожих моделей KADAMM

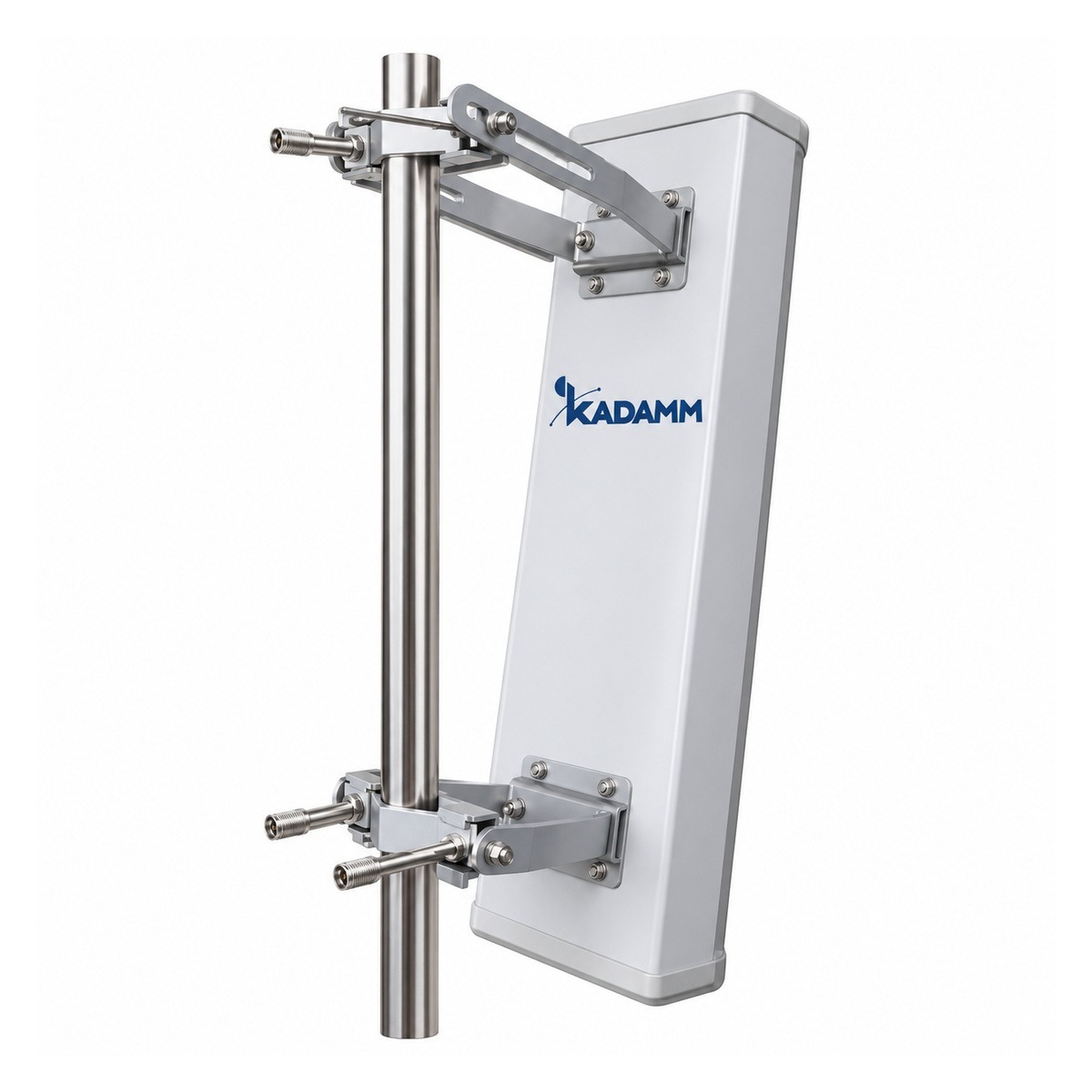

- Полосы 824–2170 МГц, у APXX-0818-1465 — 870–1880 МГц
- Габариты 800 × 280 × 130 мм, у APXX-0818-1465 — 650 × 280 × 130 мм
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

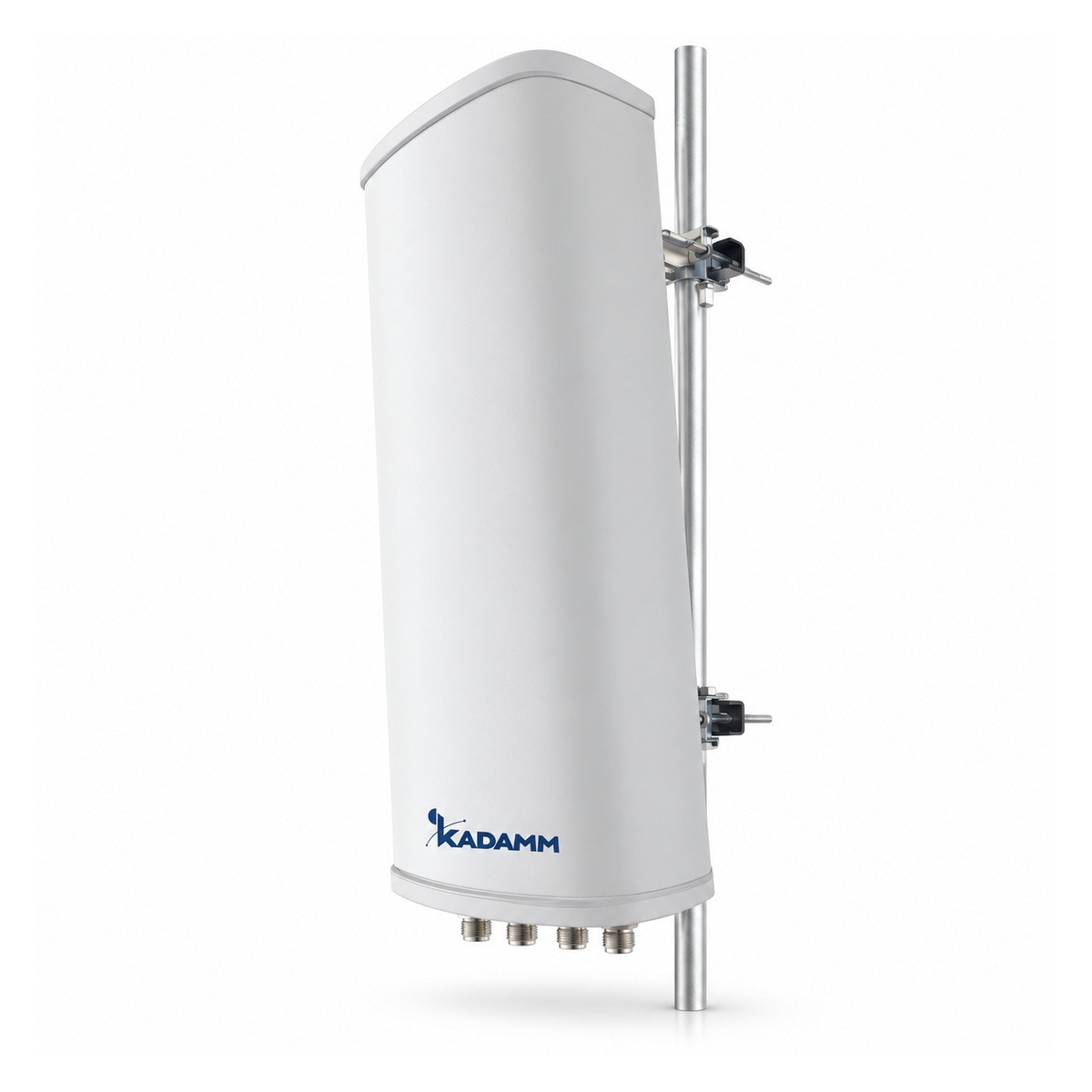

- Полосы 824–2170 МГц, у APXX-0738-1465 — 698–3800 МГц
- Луч по горизонтали 65°, у APXX-0738-1465 — 60–65°
- Разъём 7-16 DIN, у APXX-0738-1465 — N
- Габариты 800 × 280 × 130 мм, у APXX-0738-1465 — 520 × 440 × 165 мм
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

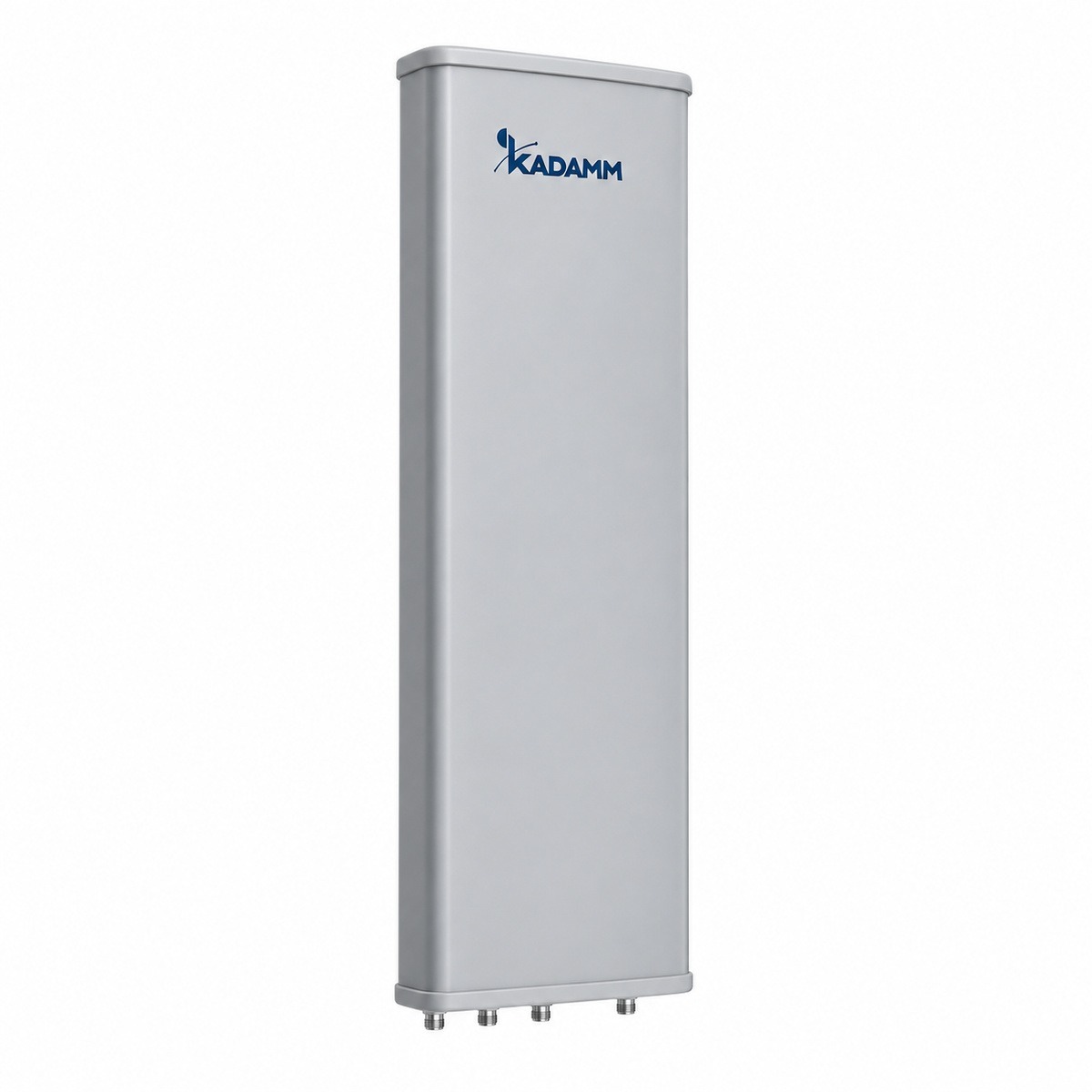

- Полосы 824–2170 МГц, у APXX-0827-1465 — 806–960 и 1710–2700 МГц
- Луч по горизонтали 65°, у APXX-0827-1465 — 60–65°
- Разъём 7-16 DIN, у APXX-0827-1465 — N
- Габариты 800 × 280 × 130 мм, у APXX-0827-1465 — 1350 × 425 × 135 мм
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Отдельные входы APXX-0821-1465 для двух поляризаций ±45°.
Значение APXX-0821-1465 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 65°; по ней видно, какой сектор закрывает APXX-0821-1465.
Согласование APXX-0821-1465 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт APXX-0821-1465.
Крепление: на трубу Ø30–60 мм.
Как читать характеристики
Электрические характеристики
| Параметр | 824–896 МГц | 1710–2170 МГц |
|---|---|---|
| Диапазон частот | 824–896 / 1710–2170 МГц | |
| Коэффициент усиления, дБи | 12 | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° | 16° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ≥30 |
| Поляризация | ±45° | |
| КСВН | ≤1,5 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 100 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Размеры (В × Ш × Г) | 800 × 280 × 130 мм |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | ПВХ |
| Цвет радома | Серый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–60 мм |
| Масса антенны | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APXX-0821-1465 — 4 × розетка 7/16 DIN (IEC 61169-4).
- 3GPP TS 36.101 и 38.101-1 — полосы APXX-0821-1465 покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-0821-1465 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-0821-1465 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 14 = 54 дБм, то есть около 251 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 1497 МГц (середина полосы 824–2170 МГц): L = 32,45 + 20·lg 1497 + 20·lg 1 = 96 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 54 − 96 = −42 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
APXX-0821-1465 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.
С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.
Сети и службы в полосах APXX-0821-1465:
Перед заказом KADAMM APXX-0821-1465 сверьте с проектом:
- Частоты оборудования — внутри 824–2170 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 4×7-16 DIN
- Опора и крепление — на трубу Ø30–60 мм
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление APXX-0821-1465 — на трубу Ø30–60 мм.
- Панель APXX-0821-1465 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4).
- Разъёмы APXX-0821-1465 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление APXX-0821-1465 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна КАДАММ APXX-0821-1465
- Монтажный комплект на трубу Ø30–60 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание APXX-0821-1465 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APXX-0821-1465 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APXX-0821-1465 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APXX-0821-1465 | KADAMM APXX-0818-1465 | KADAMM APXX-0738-1465 | KADAMM APXX-0827-1465 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 824–2170 МГц | 870–1880 МГц | 698–3800 МГц | 806–960 и 1710–2700 МГц |
| Усиление | 14 дБи | 14 дБи | 14 дБи | 14 дБи |
| Луч по горизонтали | 65° | 65° | 60–65° | 60–65° |
| Поляризация | ±45° | ±45° | ±45° | ±45° |
| Электрический наклон | — | — | — | 0° |
| Порты | 4 | 4 | 4 | 4 |
| Габариты | 800 × 280 × 130 мм | 650 × 280 × 130 мм | 520 × 440 × 165 мм | 1350 × 425 × 135 мм |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | 10,5 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
