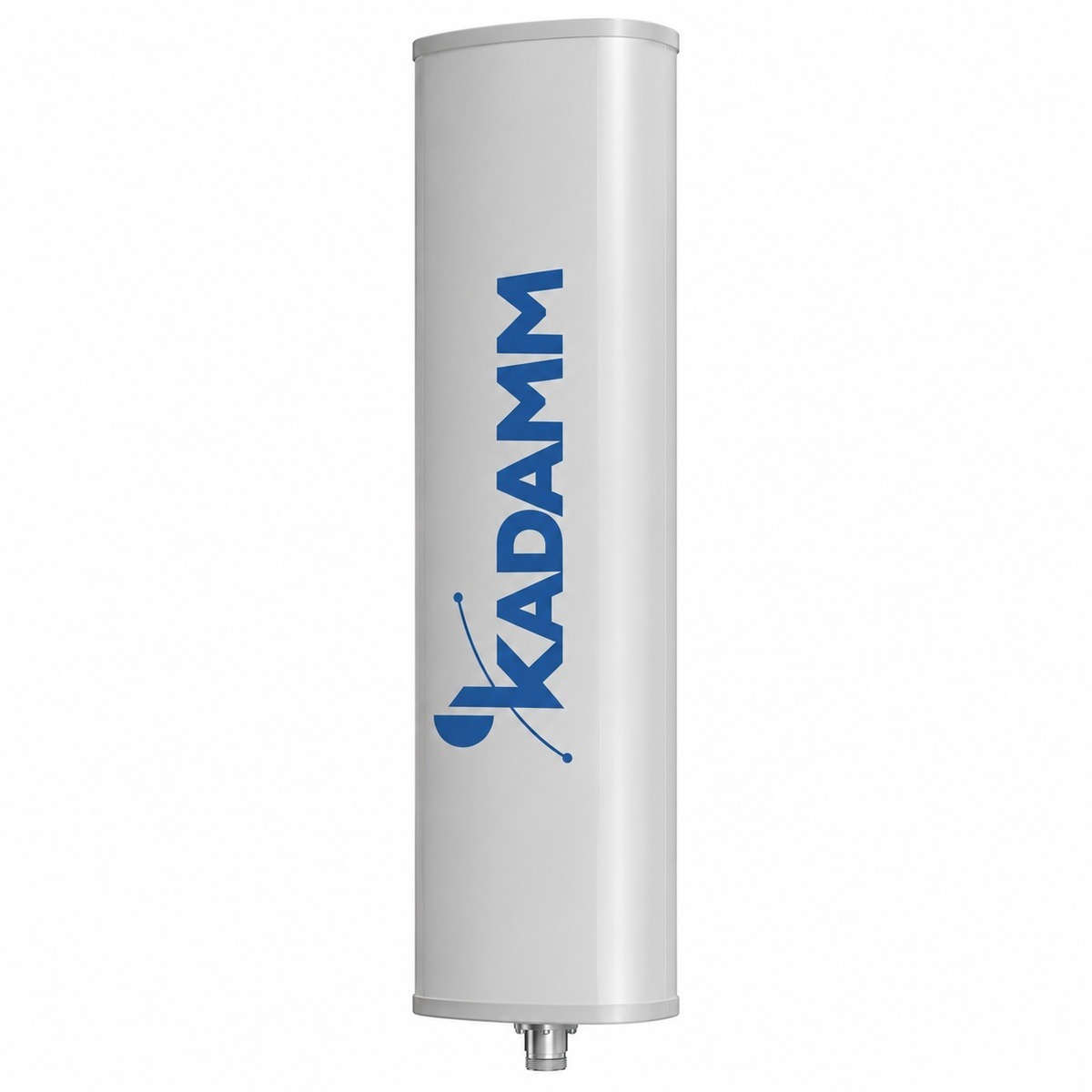

KADAMM APX-0507-1190 — панельная антенна малой соты с фиксированным наклоном: 468–700 МГц, усиление 11 дБи, луч 90°.
О модели
Рабочий диапазон KADAMM APX-0507-1190 — 468–700 МГц. При усилении 11 дБи модель APX-0507-1190 подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 90°.
Поляризация — вертикальная. Электрический наклон — 0°. Разъёмы: 1×N.
Масса — 6,85 кг, размеры 858 × 300 × 146 мм. Крепление: Ø50–Ø75 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 468–700 МГц |
| Коэффициент усиления, дБи | 11 ± 1 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| Электрический наклон | 0° |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 858 × 300 × 146 мм |
| Масса антенны | 6,85 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø75 мм |
Вопросы по модели
Рабочий диапазон APX-0507-1190 — 468–700 МГц.
Коэффициент усиления APX-0507-1190 — 11 дБи. Ширина луча по горизонтали — 90°.
1×N. Исполнение APX-0507-1190 с другим разъёмом — уточняйте у менеджера.
Крепление APX-0507-1190: Ø50–Ø75 мм. Габариты 858 × 300 × 146 мм, масса 6,85 кг.
Для APX-0507-1190 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
