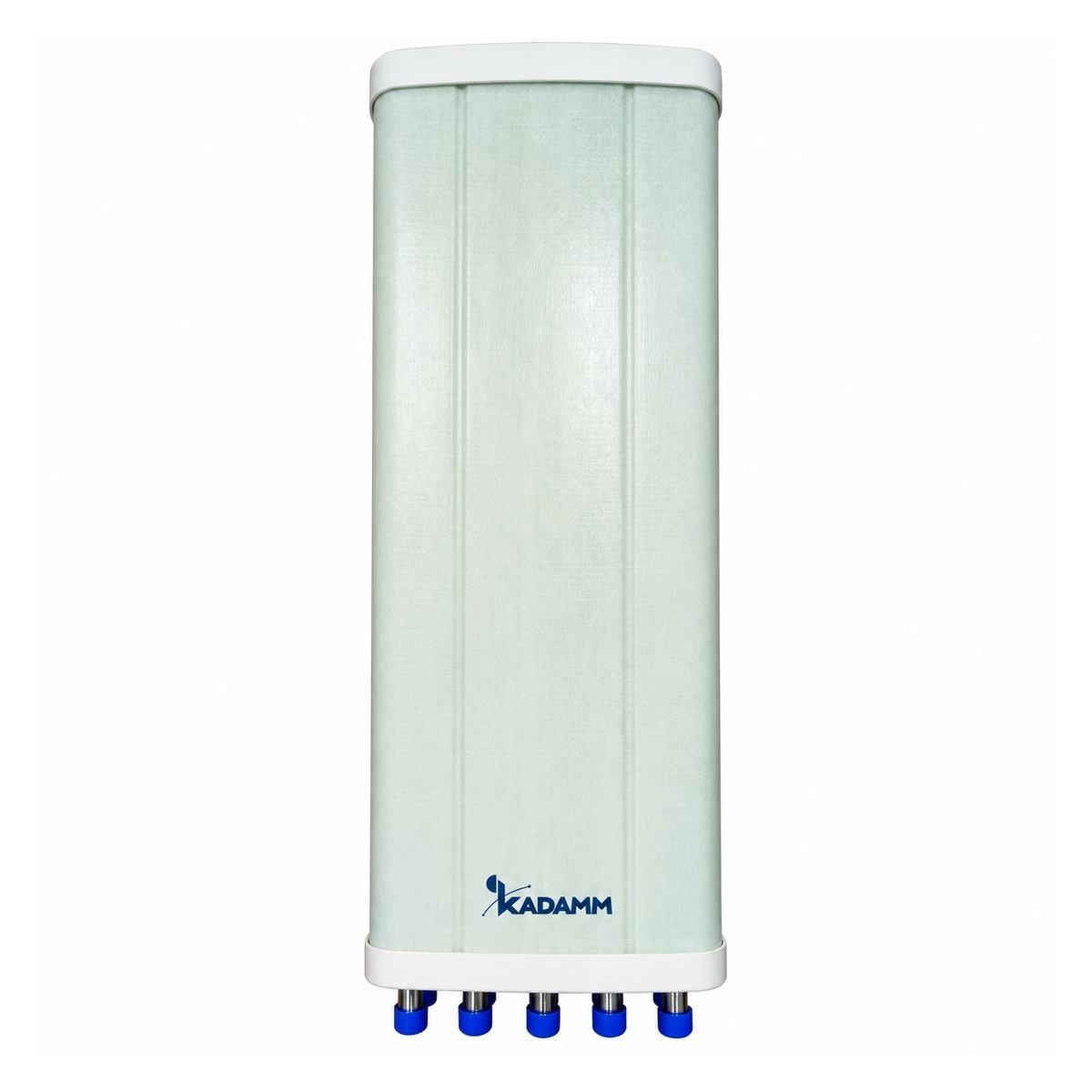

KADAMM APX12-0727-1265 — секторная панельная антенна 698–2690 МГц, 6 систем излучателей, 65–68°, 12,5 дБи, 12 портов

KADAMM APX12-0727-1265 — секторная панельная антенна для базовой станции диапазона 2×698–960 / 4×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65–68°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте. Систем излучателей в панели — 6, портов — 12: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

По вертикали луч узкий — 65°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам.

Качество диаграммы видно по цифрам: усиление — до 12,5 дБи; отношение вперёд/назад — ≥20 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — −150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 990 × 328 × 148 мм; масса 10,5 кг; крепление на трубу Ø45–Ø95 мм; предельная скорость ветра 200 км/ч; рабочая температура −40…+60 °C. Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у APX12-0727-1265 — 6 систем излучателей, 12 портов.

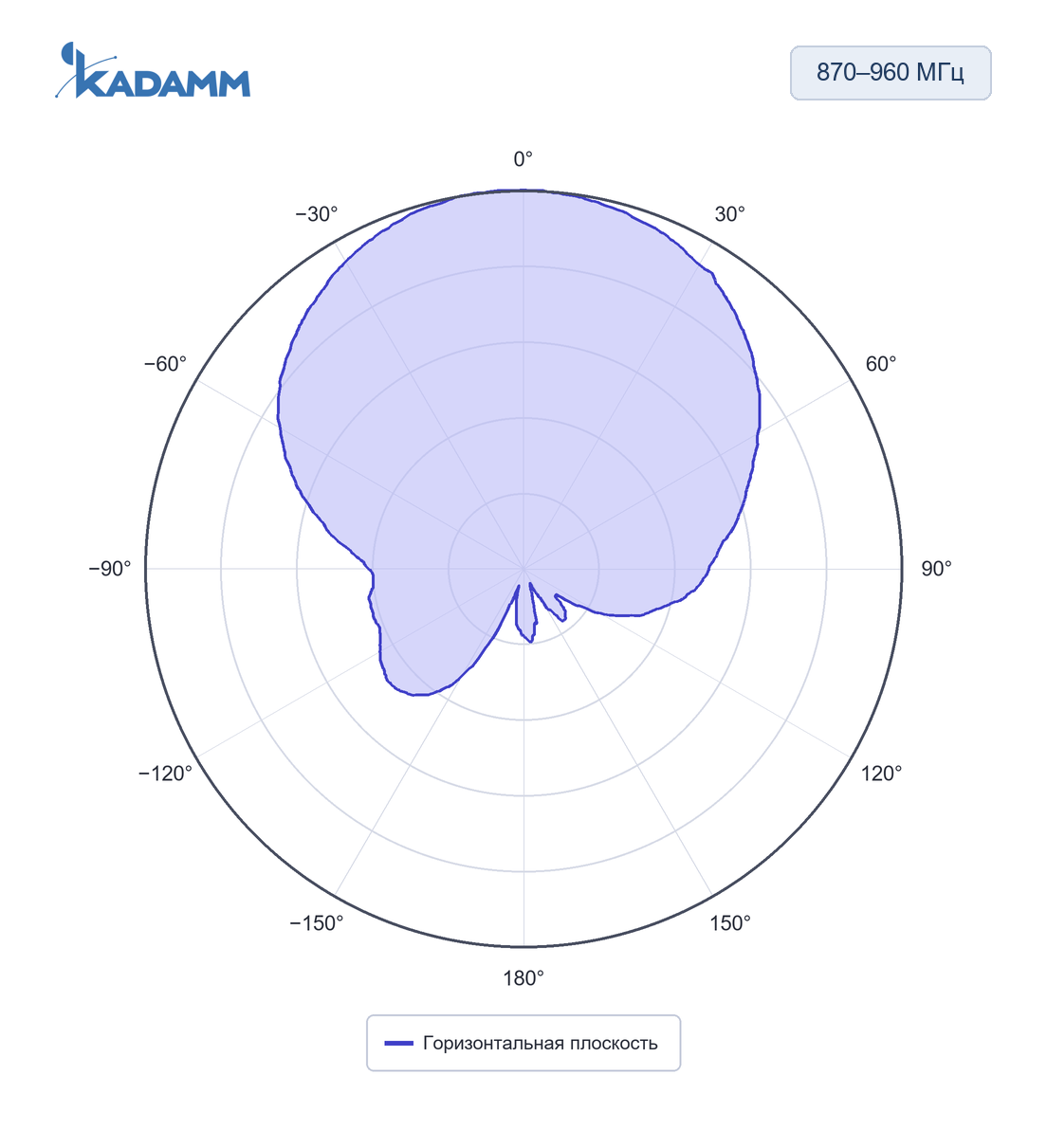

870–960 МГц, горизонтальная плоскость, частота замера 900 МГцГлавный лепесток по горизонтали 68 ± 10°, усиление в максимуме 9,0 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

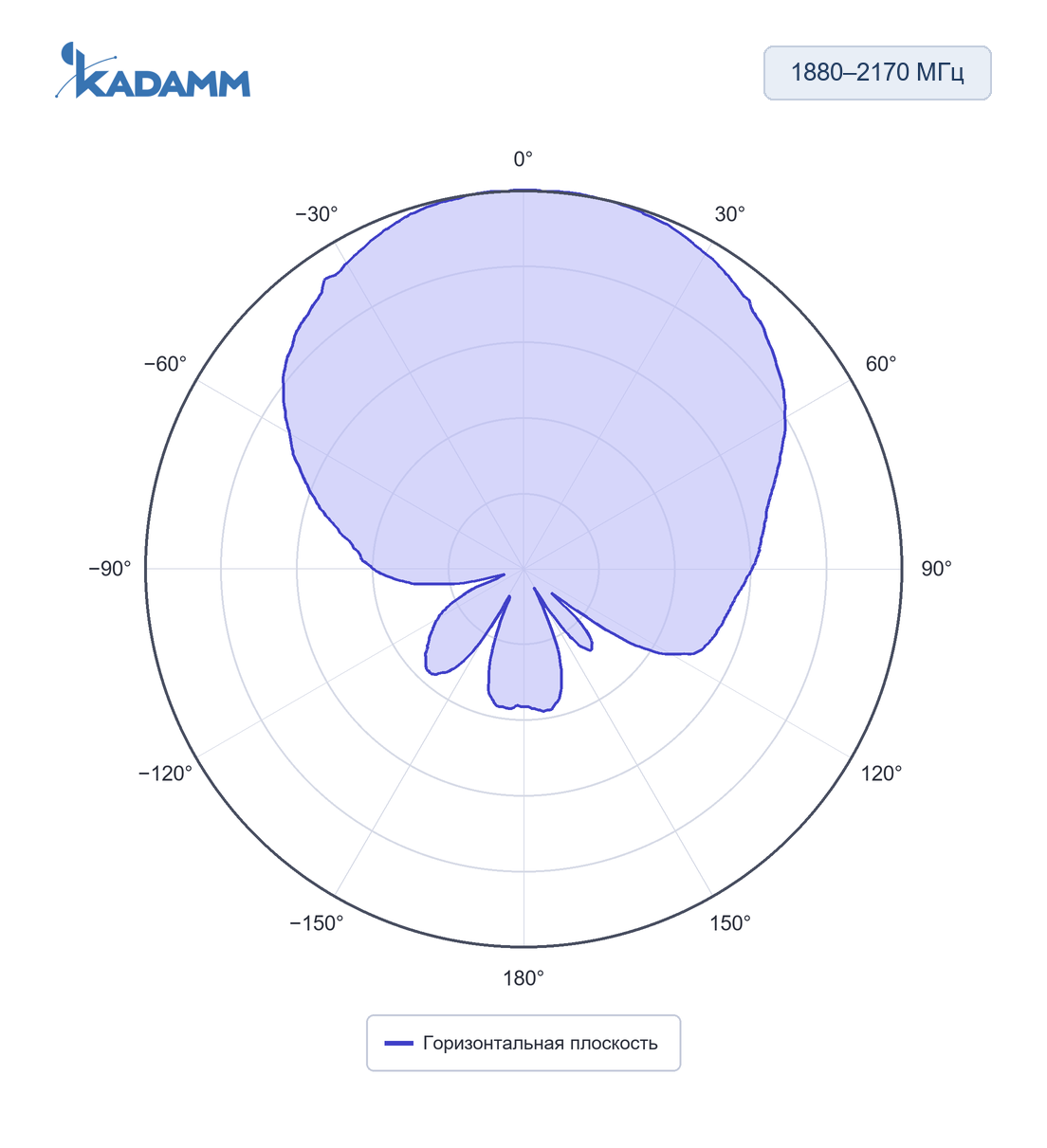

1880–2170 МГц, горизонтальная плоскость, частота замера 2170 МГцГлавный лепесток по горизонтали 65 ± 10°, усиление в максимуме 11,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

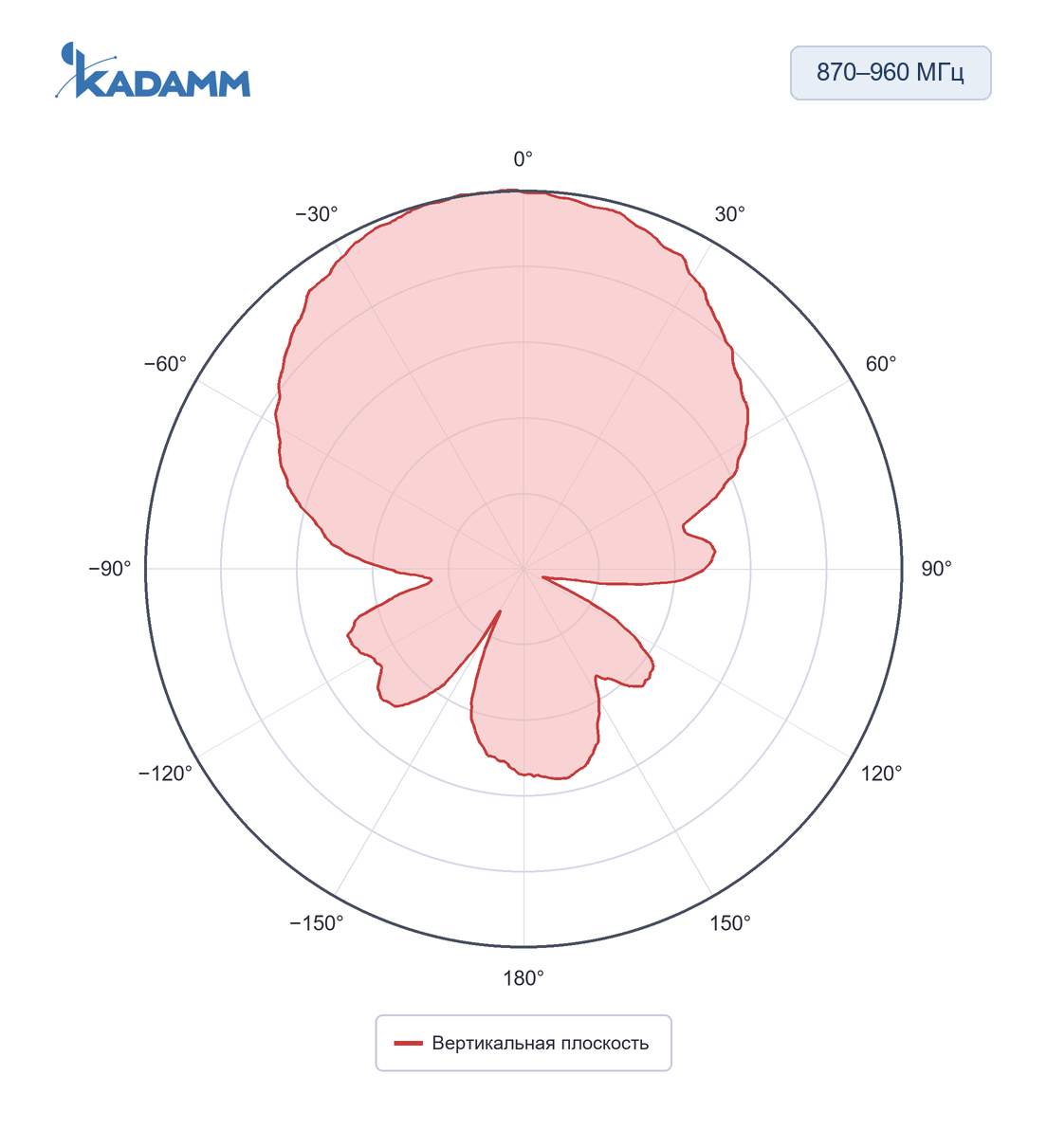

870–960 МГц, вертикальная плоскость, частота замера 900 МГцПо вертикали 65°, усиление в максимуме 9,0 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

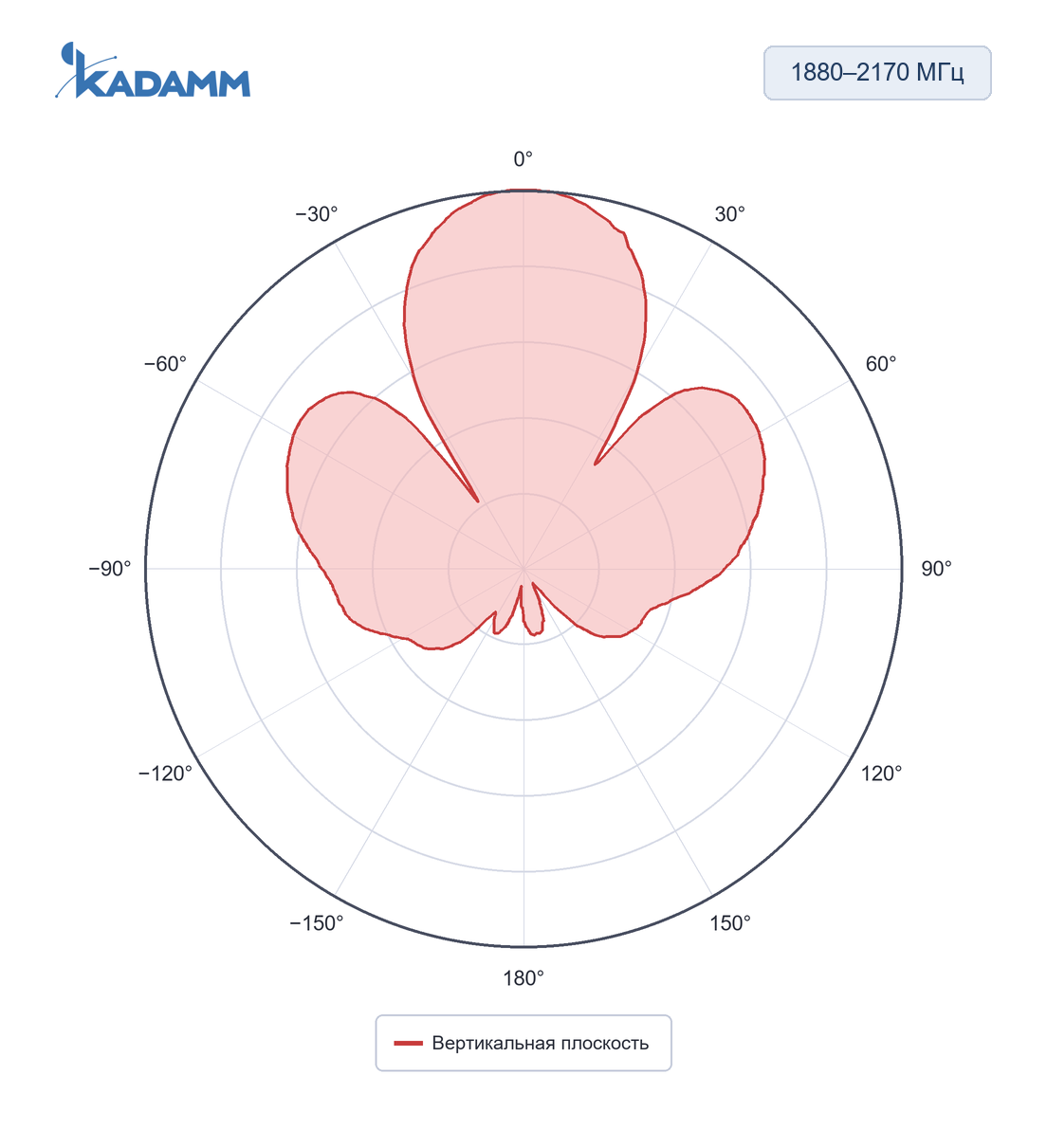

1880–2170 МГц, вертикальная плоскость, частота замера 2170 МГцПо вертикали 33°, усиление в максимуме 11,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65–68° во всех диапазонах; по вертикали — 33–65°. Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.

Система 2×698–960 МГц

Система 4×1710–2690 МГц

Общие параметры

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение −150 дБн для APX12-0727-1265.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX12-0727-1265 — 12 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APX12-0727-1265 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX12-0727-1265 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX12-0727-1265 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 12,5 = 52,5 дБм, то есть около 178 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 52,5 − 90,8 = −38,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APX12-0727-1265 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65–68° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX12-0727-1265:

Перед заказом KADAMM APX12-0727-1265 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 12×4.3-10
• Опора и крепление — на трубу Ø45–Ø95 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX12-0727-1265 — на трубу Ø45–Ø95 мм.
• Панель APX12-0727-1265 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы APX12-0727-1265 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APX12-0727-1265 включают в контур заземления и молниезащиты опоры по проекту.
