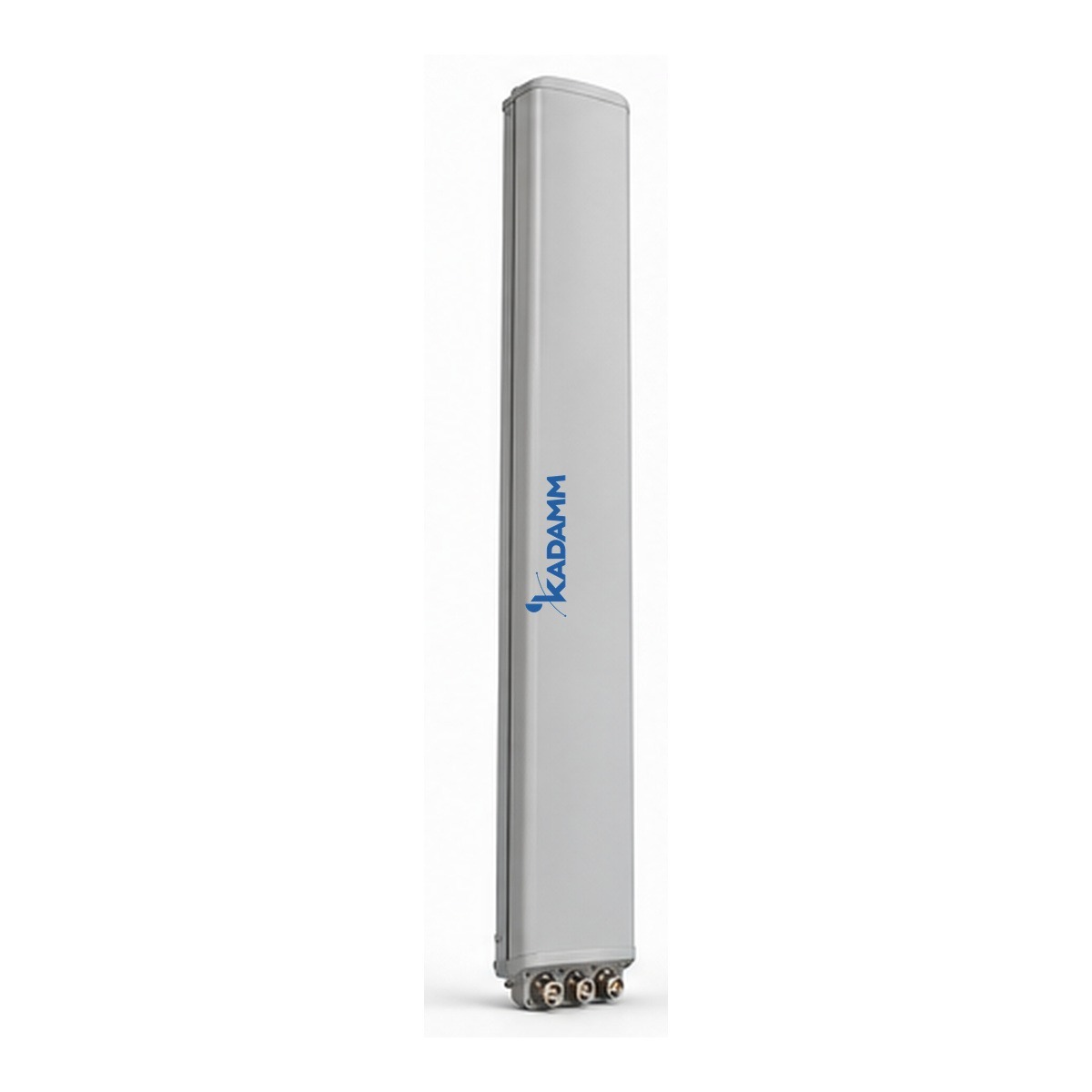

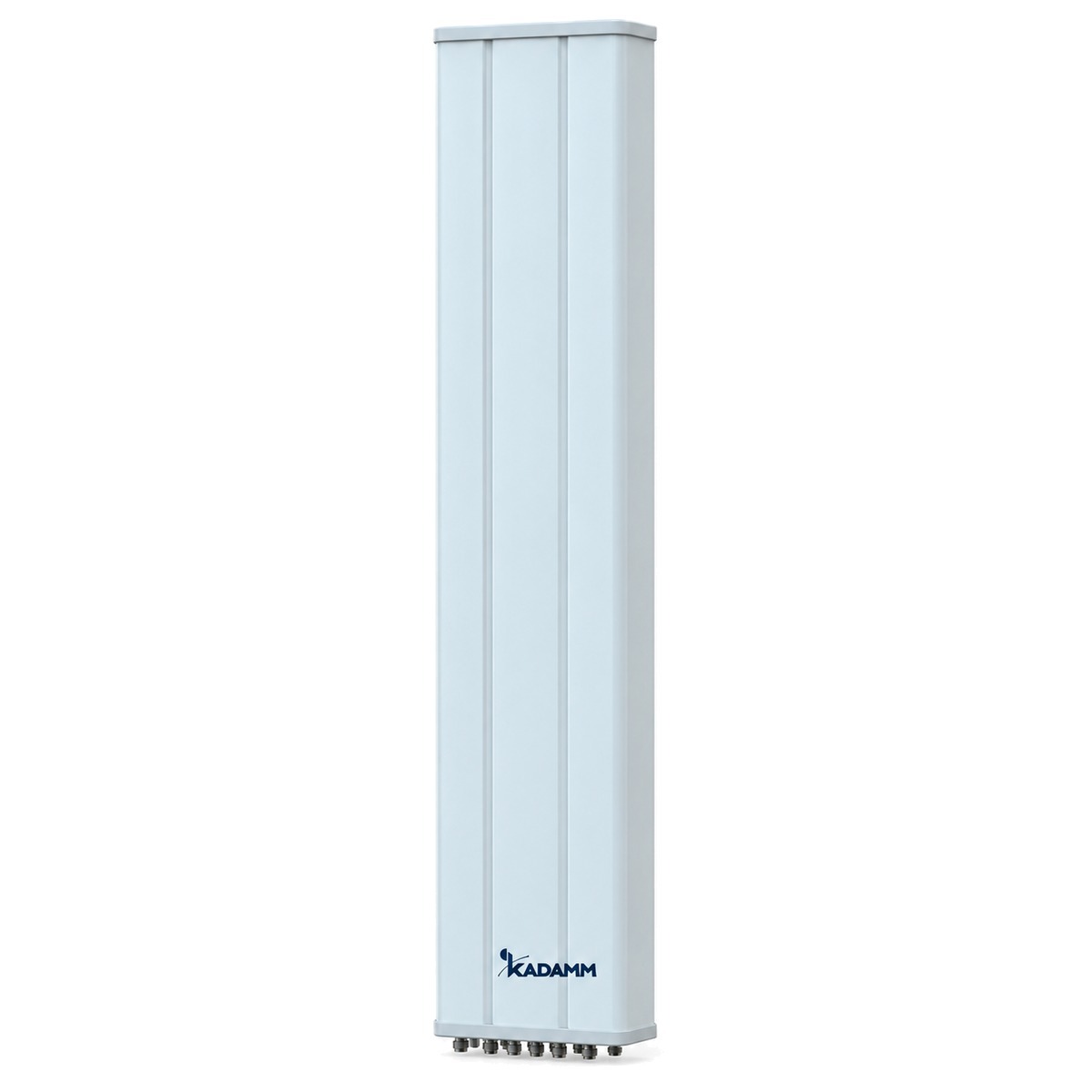

KADAMM APX12-0727-1863IR — секторная антенна базовой станции 690–960/1695–2690 МГц, 18,2 дБи, 12 портов

KADAMM APX12-0727-1863IR — секторная панельная антенна для базовой станции диапазона 2×690–960 / 4×1695–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 60°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 17 дБ. Систем излучателей в панели — 6, портов — 12: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре; развязка между системами — ≥26 (R1, R2), ≥28 (R1, Y1, Y2, Y3, Y4) дБ.

По вертикали луч узкий — 8,4 ± 0,7°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора.

Качество диаграммы видно по цифрам: усиление — до 18,2 дБи; отношение вперёд/назад — более 25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 2750 × 467 × 167 мм; масса 40 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø125 мм; ветровая нагрузка 1185 / 525 / 1325 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 200 км/ч; рабочая температура −40…+65 °C. Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у APX12-0727-1863IR — 6 систем излучателей, 12 портов.

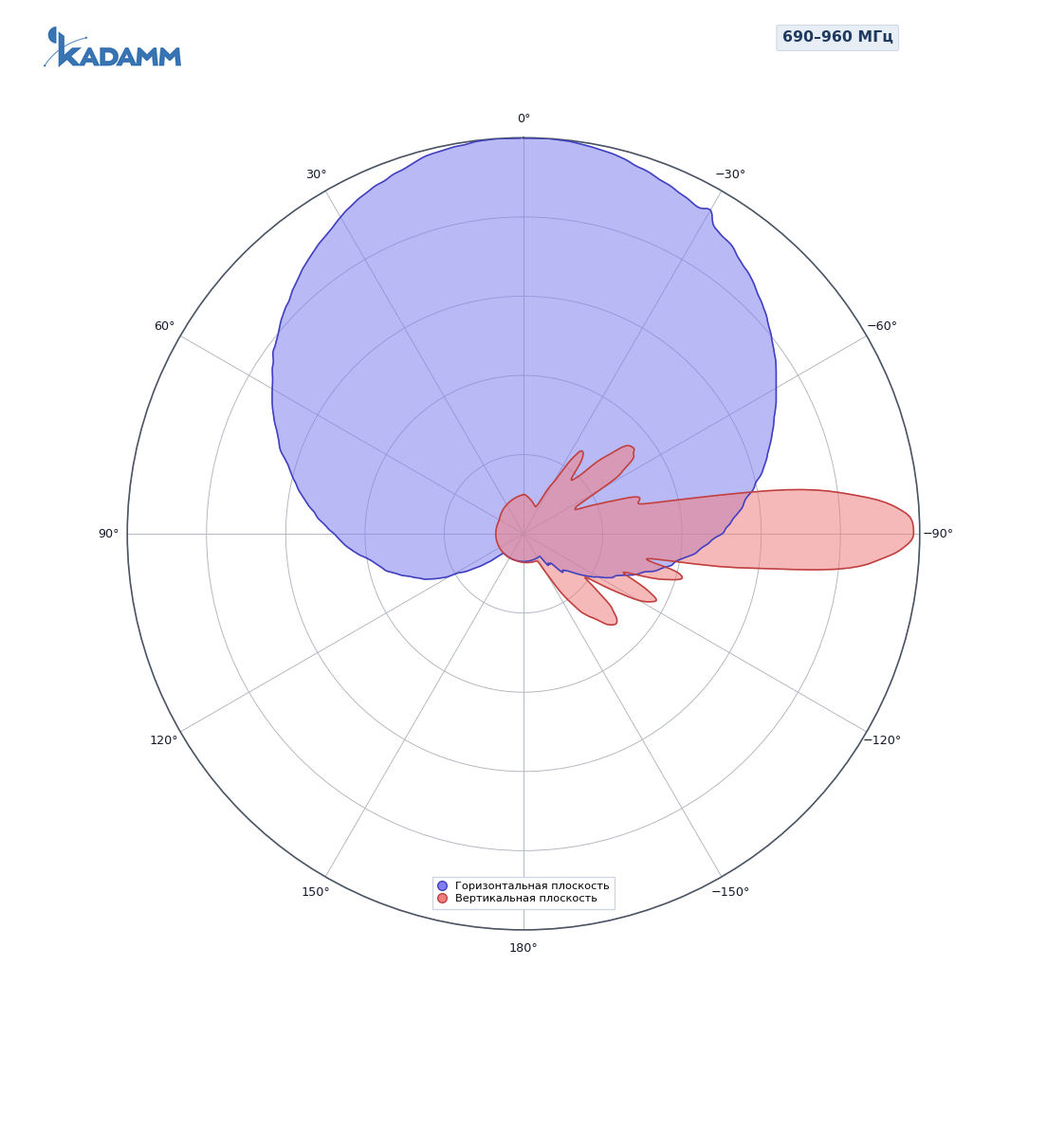

690–960 МГц, массив R1/R2Главный лепесток по горизонтали 56–63°, по вертикали 7,4–8,4°, усиление в максимуме 15,6–16,6 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

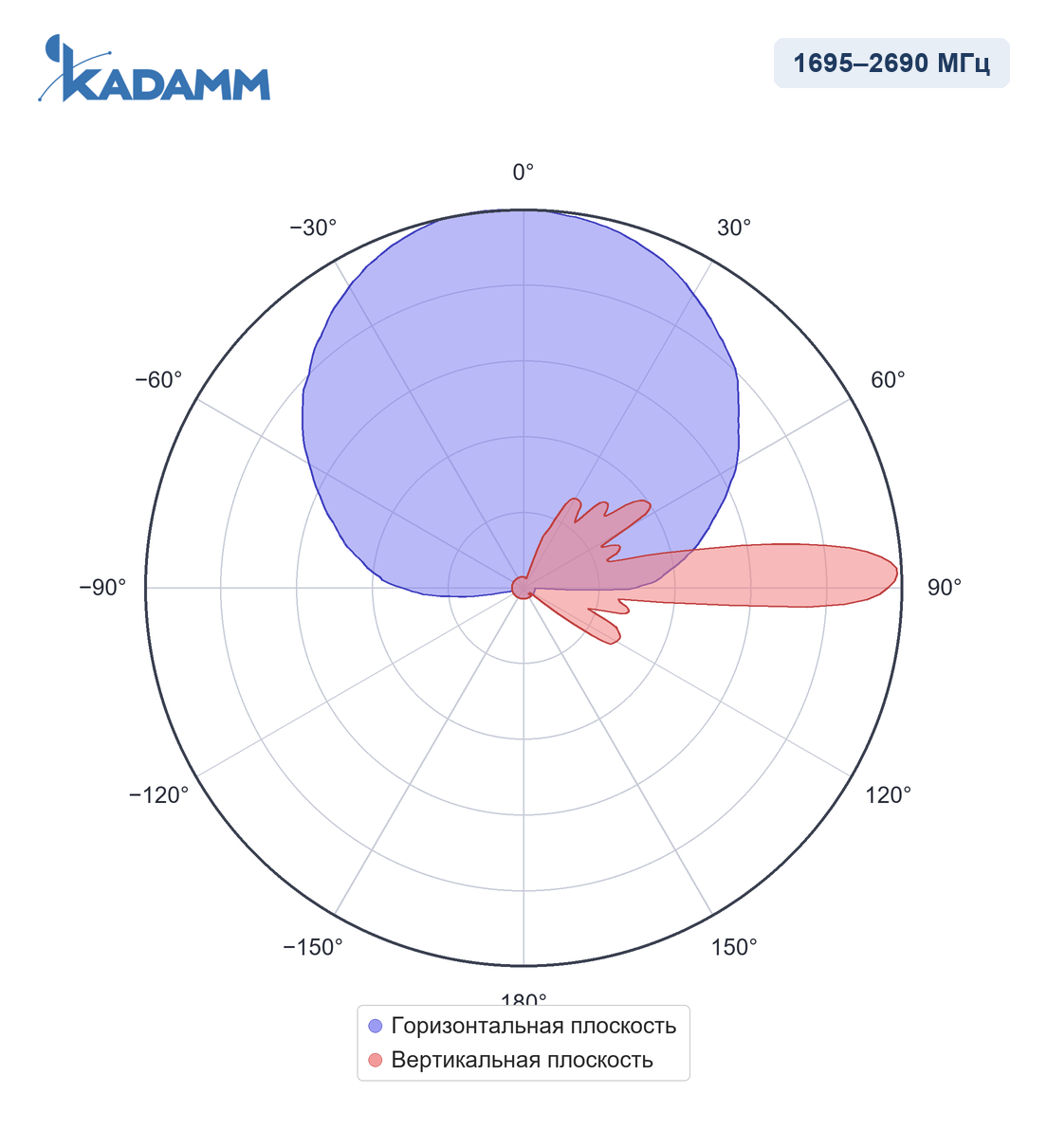

1695–2690 МГц, массив Y1/Y3Главный лепесток по горизонтали 57–69°, по вертикали 4,9–6,8°, усиление в максимуме 16,6–18,2 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 60° во всех диапазонах; по вертикали — 4,9–8,4°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

Массив R1/R2: 2×690–960 МГц

Массив Y1/Y3: 2×1695–2690 МГц

Массив Y2/Y4: 2×1695–2690 МГц

Общие параметры

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для APX12-0727-1863IR.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX12-0727-1863IR — 12 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APX12-0727-1863IR покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX12-0727-1863IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX12-0727-1863IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18,2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18,2 = 58,2 дБм, то есть около 661 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 825 МГц (середина полосы 690–960 МГц): L = 32,45 + 20·lg 825 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58,2 − 90,8 = −32,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 7,4°) — около 159 м от опоры, верхняя — около 520 м.

APX12-0727-1863IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 60° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX12-0727-1863IR:

Перед заказом KADAMM APX12-0727-1863IR сверьте с проектом:

• Частоты оборудования — внутри 690–960 и 1695–2690 МГц
• Мощность на порт — не выше 250 (R1, R2) 200 (Y1, Y2, Y3, Y4) Вт
• Разъёмы — 12×4.3-10
• Опора и крепление — на трубу Ø50–Ø125 мм
• Климат площадки — в пределах −40…+65 °C

• Крепление APX12-0727-1863IR — на трубу Ø50–Ø125 мм; монтажный комплект весит 5,5 кг.
• Панель APX12-0727-1863IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX12-0727-1863IR: электрический 2–12°.
• Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54).
• Уличные соединения APX12-0727-1863IR после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APX12-0727-1863IR включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,5 кг; упаковка 2870 × 542 × 292 мм.
