Многолучевая панель 698–2690 МГц (по модели — см. таблицу): луч по модели — см. таблицу исполнений, усиление 13,9–19 дБи.
Что представляет собой антенна
KADAMM APX-698/2690 — многолучевая панельная антенна базовой станции диапазона 698–2690 МГц (по модели — см. таблицу). Обычная секторная панель даёт один луч, а здесь решётка излучателей с рефлектором и диаграммообразующей схемой внутри корпуса формирует несколько независимых узких луча. Каждый луч — отдельный сектор со своими входами, поэтому одна антенна делит сектор сайта на части без второй панели на мачте.
Ширина каждого луча в горизонтальной плоскости — по модели — см. таблицу исполнений. Узкие лучи концентрируют энергию: усиление панели — до 13,9–19 дБи, а соседние лучи перекрываются ровно настолько, чтобы абонент переходил из луча в луч без разрыва. Ёмкость сайта растёт пропорционально числу лучей: радиомодулей и частотных ресурсов становится больше, а опора остаётся прежней.
Механика: масса по модели — см. таблицу; рабочая температура −40…+65 °C. Разъёмы — —. Эти данные нужны для расчёта опоры и кронштейна.
Чем отличается от похожих моделей KADAMM
- Полосы 698–2690 МГц, у K850253618 — 2496–3600 МГц
- Электрический наклон 2–12, у K850253618 — 6°
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 698–2690 МГц, у K850232717v01 — 2300–2690 МГц
- Электрический наклон 2–12, у K850232717v01 — 2–12°
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 698–2690 МГц, у APX12-1736-1665IR — 1710–2170 и 3300–3600 МГц
- Электрический наклон 2–12, у APX12-1736-1665IR — 0–12°
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу APX-698/2690 с запасом по краям.
Значение APX-698/2690 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование APX-698/2690 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт APX-698/2690.
Электрический наклон APX-698/2690 задаётся в пределах 2–12.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–2690 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 13,9–19 дБи (по модели) |
| Поляризация | ±45° |
| Число портов | 8 портов |
| КСВН | ≤1,5 |
| Максимальная мощность на порт | 0.9 Вт |
| Волновое сопротивление | 50 Ом |
| Электрический наклон | 2–12 |
Механические характеристики
| Параметр | Значение |
|---|---|

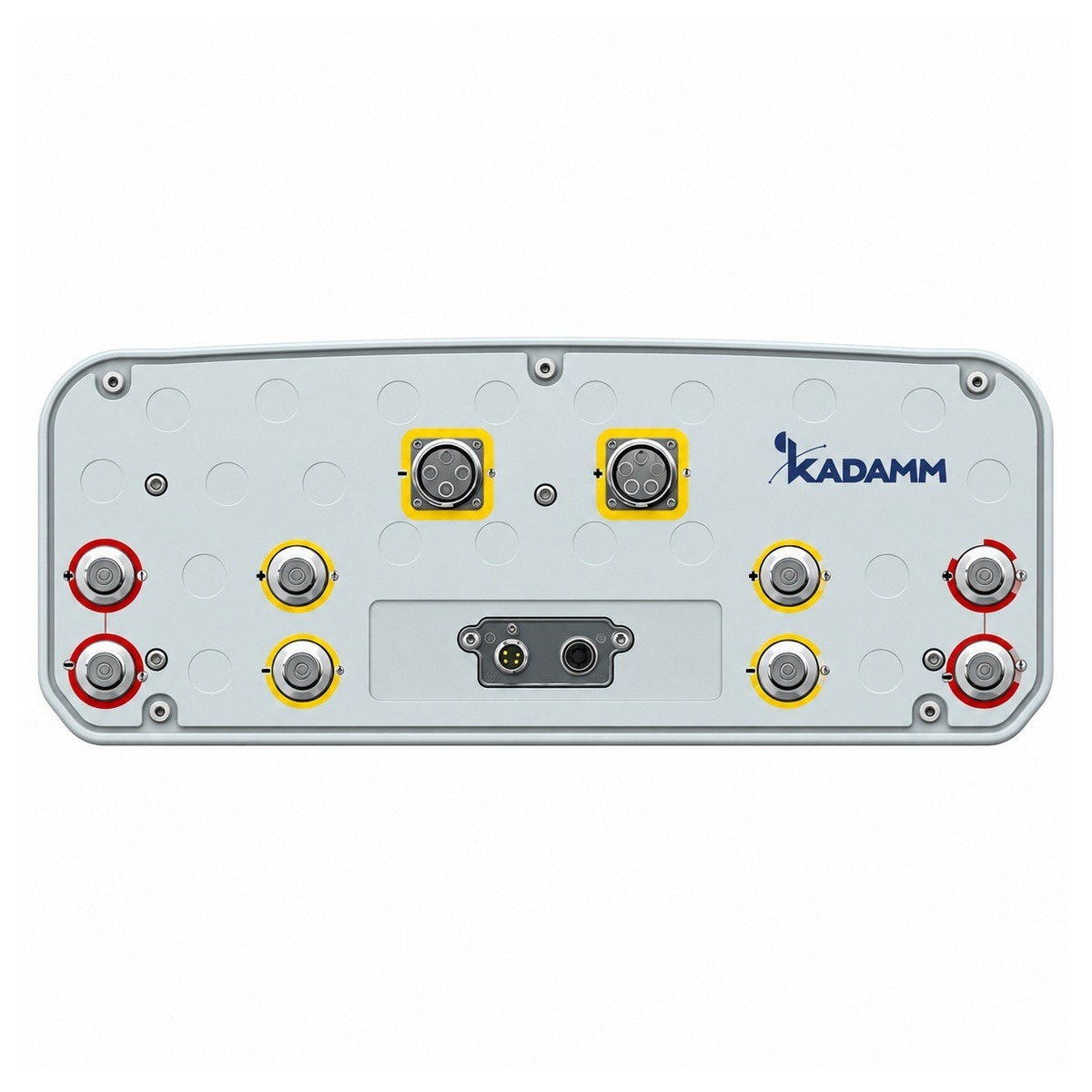

| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+65 °C |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM APX8-0626-1890 | 698–960 / 1710–2690 | 14,3±0,9 / 15,8±0,9 / 17,7±0,9 / 14 / 14,6 / 14,9 / 15,2 / 13,9±0,6 / 14,5±0,6 / 14,8±0,6 / 15±0,6 / 16,9 / 17,2 / 17,7 / 18 / 16,7±0,6 / 17±0,6 / 17,5±0,6 / 17,8±0,6 | 8 | ±45° | 90±15 / 8±0,8 | менее 0,9 | 1 × 4.3-10 (розетка) | 57(0,49λ при 2590 МГц) | 40 |
| KADAMM APX8-0626-1990IR | 698–960 / 1427–2690 | 14,3±0,9 / 15,3±1,0 / 16,5±0,8 / 16,8±0,8 / 18,3±0,8 / 19,0±0,8 / 14,5 / 14,7 / 14,9 / 15,2 / 13,9±0,6 / 14,6±0,6 / 14,8±0,6 / 15,1±0,6 / 16,3 / 16,9 / 17,4 / 17,8 / 17,6 / 16,1±0,4 / 16,8±0,4 / 17,2±0,6 / 17,7±0,8 / 17,4±0,5 | 8 | ±45° | 90±15 / 65±15 / 7,2±0,6 / 4,9±0,5 | менее 0,9 | 1 × 4.3-10 (розетка) | 2080×499×198 | 37 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание APX-698/2690.
- IEC 60529 — документ, на который ссылается техническое описание APX-698/2690.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-698/2690 подают 29,5 дБм (900 мВт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 13,9 дБи.
- ЭИИМ = P − L + G = 29,5 − 3 + 13,9 = 40,4 дБм, то есть около 11 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 1694 МГц (середина полосы 698–2690 МГц): L = 32,45 + 20·lg 1694 + 20·lg 1 = 97 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 40,4 − 97 = −56,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Многолучевые панели ставят там, где сайт перегружен, а новую опору поставить негде: стадионы, площади, вокзалы, торговые районы, плотная жилая застройка. APX-698/2690 делит сектор на части без лишних антенн на мачте.
Сети и службы в полосах APX-698/2690:
Перед заказом KADAMM APX-698/2690 сверьте с проектом:
- Частоты оборудования — внутри 698–2690 МГц
- Мощность на порт — не выше 0.9 Вт
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Монтаж и подключение
- Наклон APX-698/2690: электрический 2–12.
- Разъёмы — по модели — см. таблицу.
- Разъёмы APX-698/2690 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление APX-698/2690 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ APX-698/2690 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание APX-698/2690 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APX-698/2690 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APX-698/2690 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

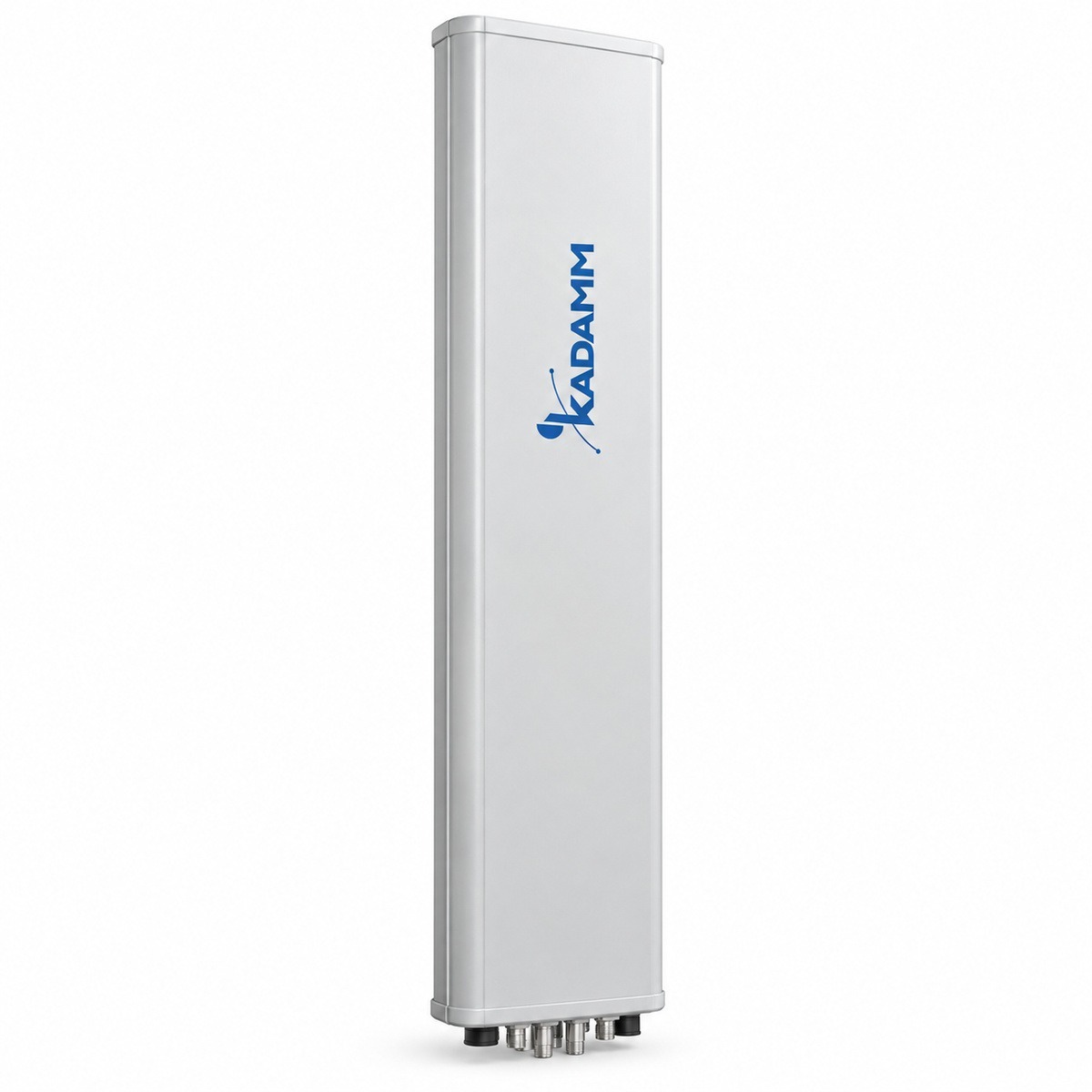

| Параметр | KADAMM APX-698/2690 | KADAMM K850253618 | KADAMM K850232717v01 | KADAMM APX12-1736-1665IR |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–2690 МГц | 2496–3600 МГц | 2300–2690 МГц | 1710–2170 и 3300–3600 МГц |
| Усиление | 13,9–19 дБи | 17,5 дБи | 18 дБи | 16,5 дБи |
| Луч по горизонтали | — | 60–70° | 90° | 65° |
| Поляризация | ±45° | ± 45° | ± 45° | ±45° |
| Электрический наклон | 2–12 | 6° | 2–12° | 0–12° |
| Порты | — | — | 1 | 4 |
| Габариты | — | 1365 × 320 × 105 мм | 1450 × 300 × 146 мм | 1600 × 320 × 140 мм |
| Масса | по модели — см. таблицу | 13,9 кг | 17,3 кг | 17,1 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
