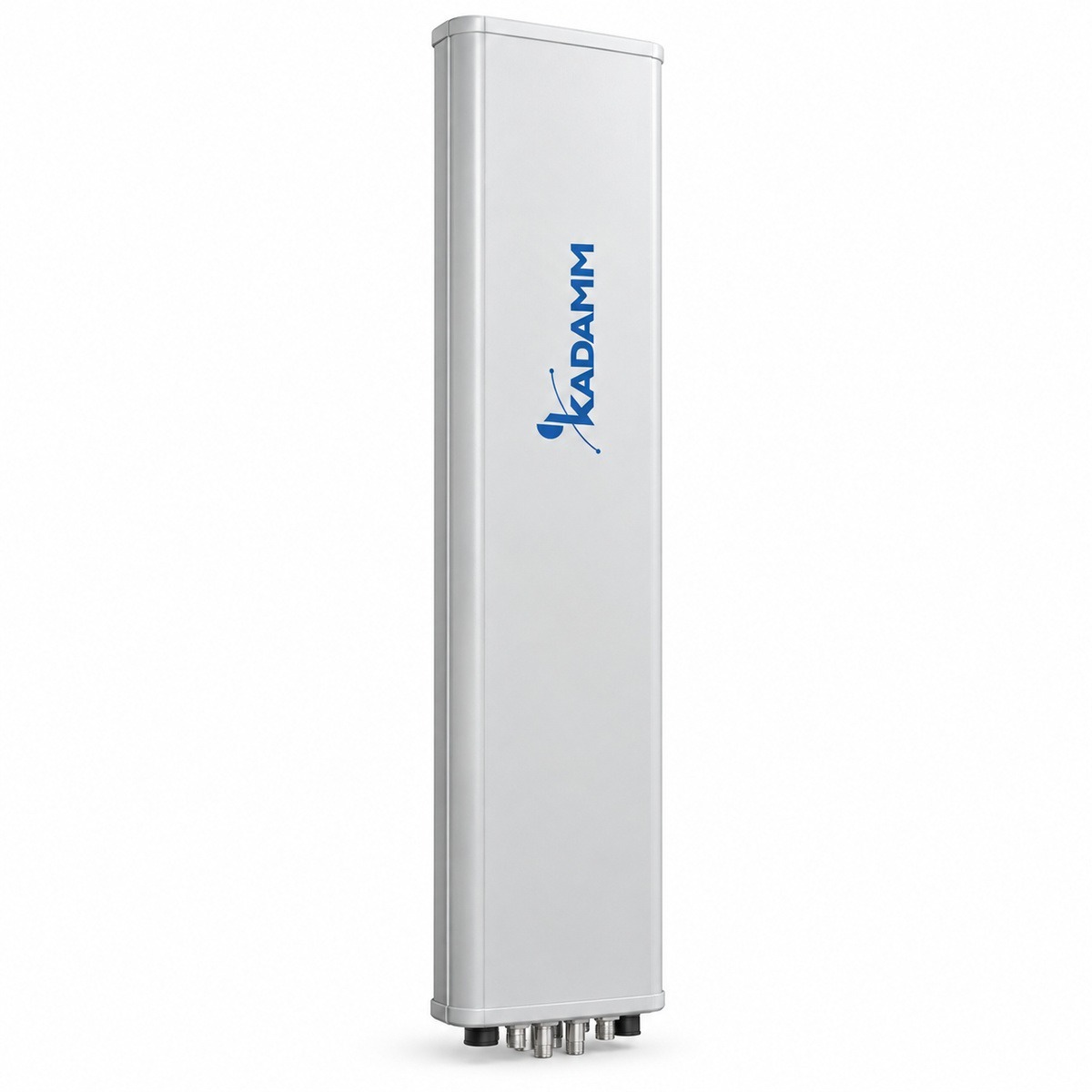

KADAMM APX12-1736-1665IR — секторная антенна базовой станции 1710–2170/3300–3600 МГц, 16 дБи, 12 портов

KADAMM APX12-1736-1665IR — антенна базовой станции с массивами FDD и TDD в одном корпусе диапазона TDD 3300–3600 + FDD 2×1710–2170 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

По вертикали луч узкий — ≥4,5°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12° / 0–10°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Дополнительно кронштейн даёт механический наклон 0–10° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 16,5 дБи; отношение вперёд/назад — ≥23 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен на ≥14 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−107 дБм (2×43 дБм) дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.

Механика: размеры 1600 × 320 × 140 мм; масса 17,1 кг плюс 4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 4 × розетка 7/16 DIN (FDD) + 2 кластерных разъёма L32-4/5 (TDD) (IEC 61169-4), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Это комбинированная панель: в одном корпусе — массив TDD (5G NR / LTE TDD) с формированием луча и секторные FDD-массивы. Калибровочный порт выравнивает амплитуды и фазы трактов TDD-массива, чтобы луч формировался точно. Одна такая панель заменяет на мачте две отдельные антенны.

Системы излучателей

Всего у APX12-1736-1665IR — 3 системы излучателей, 4 порта.

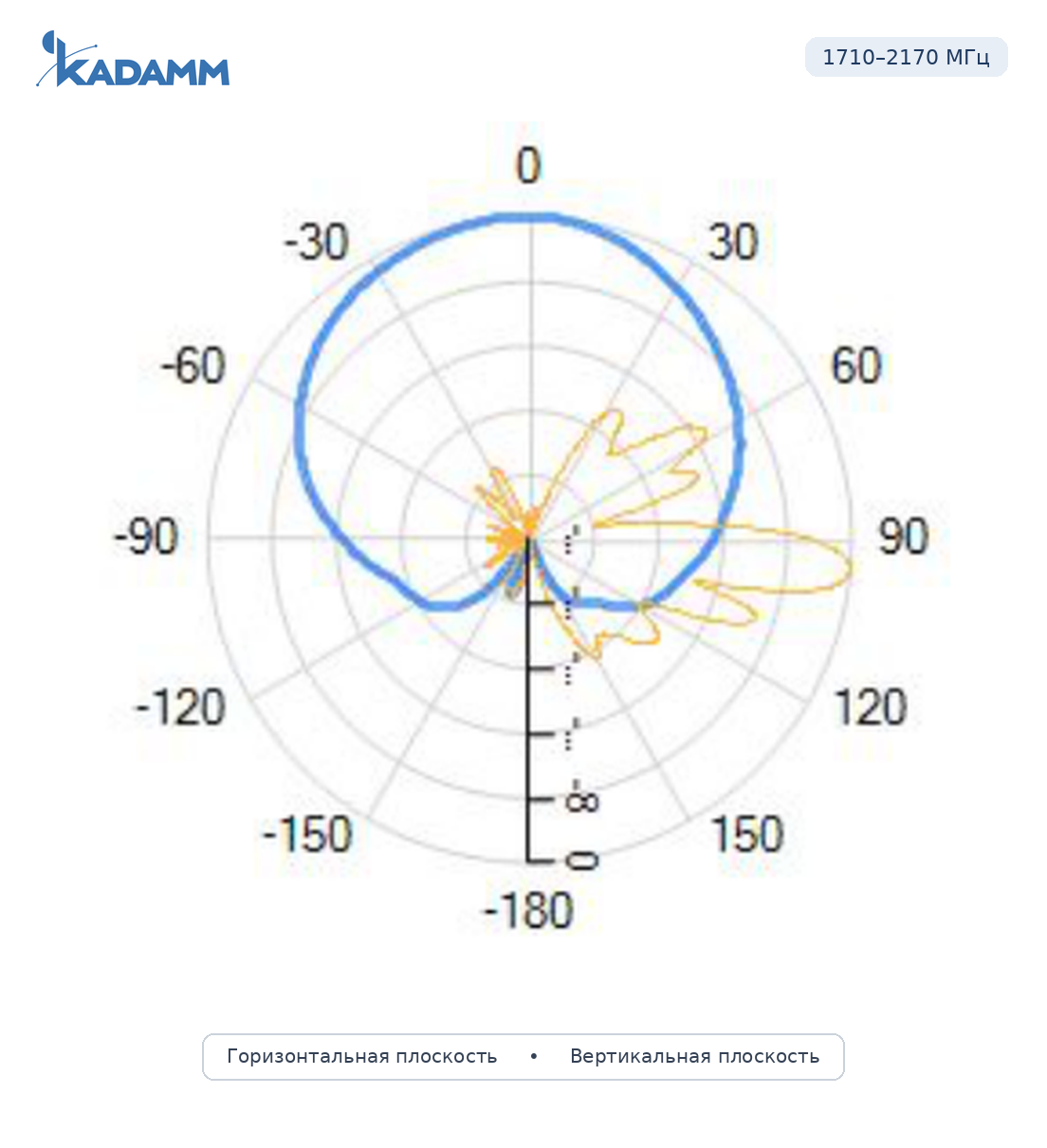

1710–2170 МГцГлавный лепесток по горизонтали 65 ± 6°, по вертикали ≥6°, усиление в максимуме ≥16 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

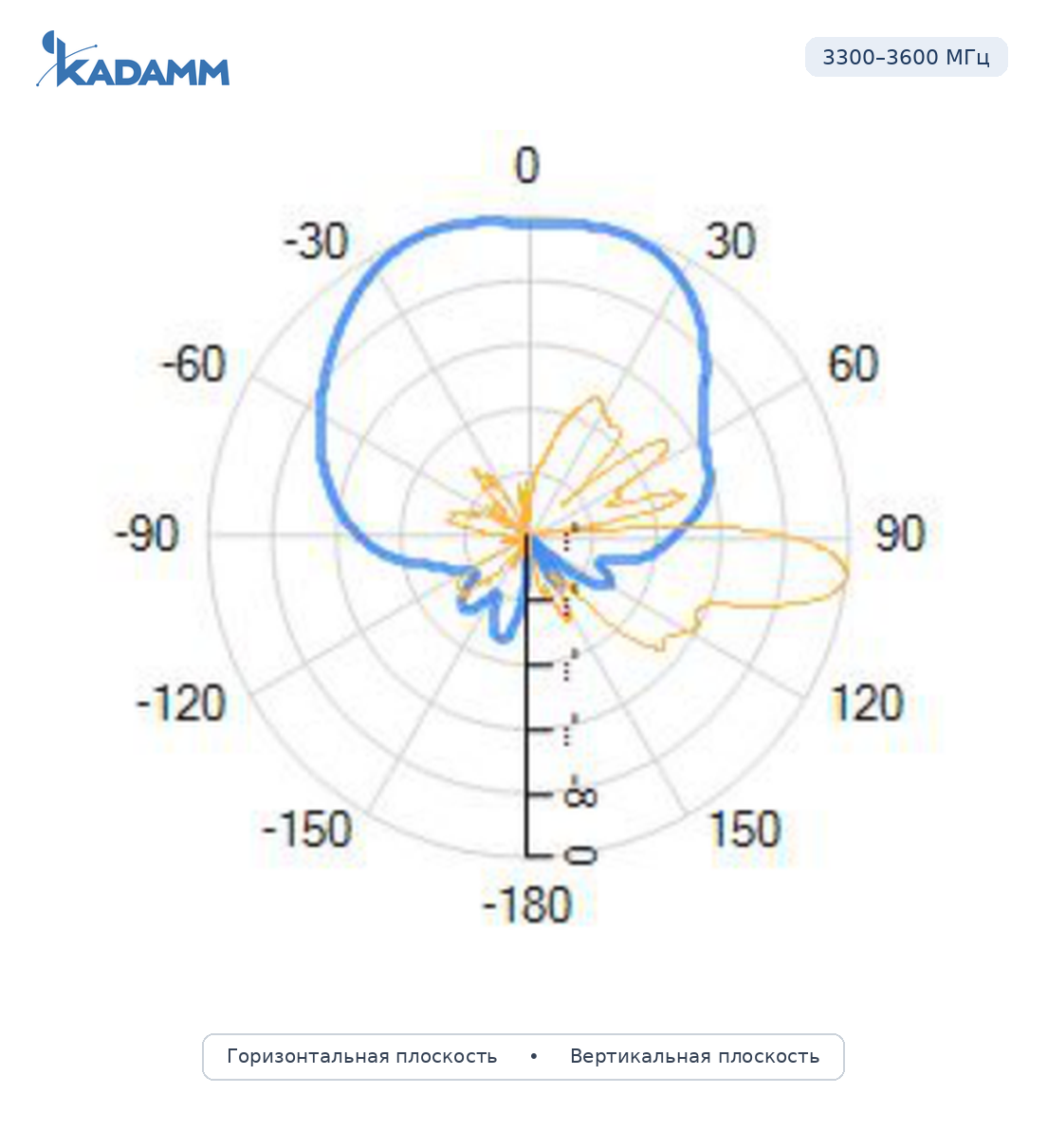

3300–3600 МГц, широковещательный лучГлавный лепесток по горизонтали 65 ± 10°, по вертикали ≥4,5°, усиление в максимуме ≥16,5 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

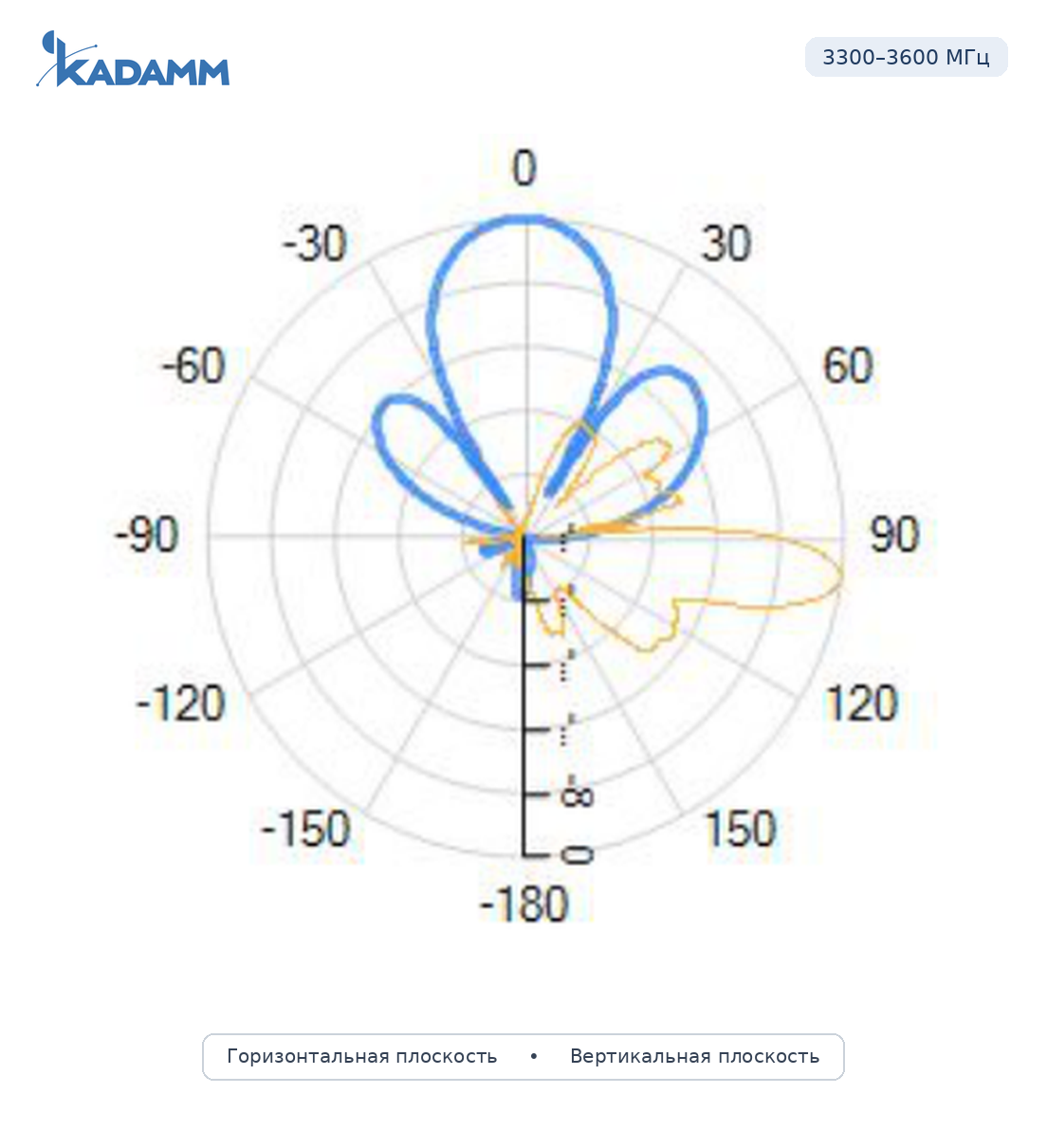

3300–3600 МГц, рабочий луч 0°Главный лепесток по горизонтали 65 ± 10°, по вертикали ≥4,5°, усиление в максимуме ≥16,5 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

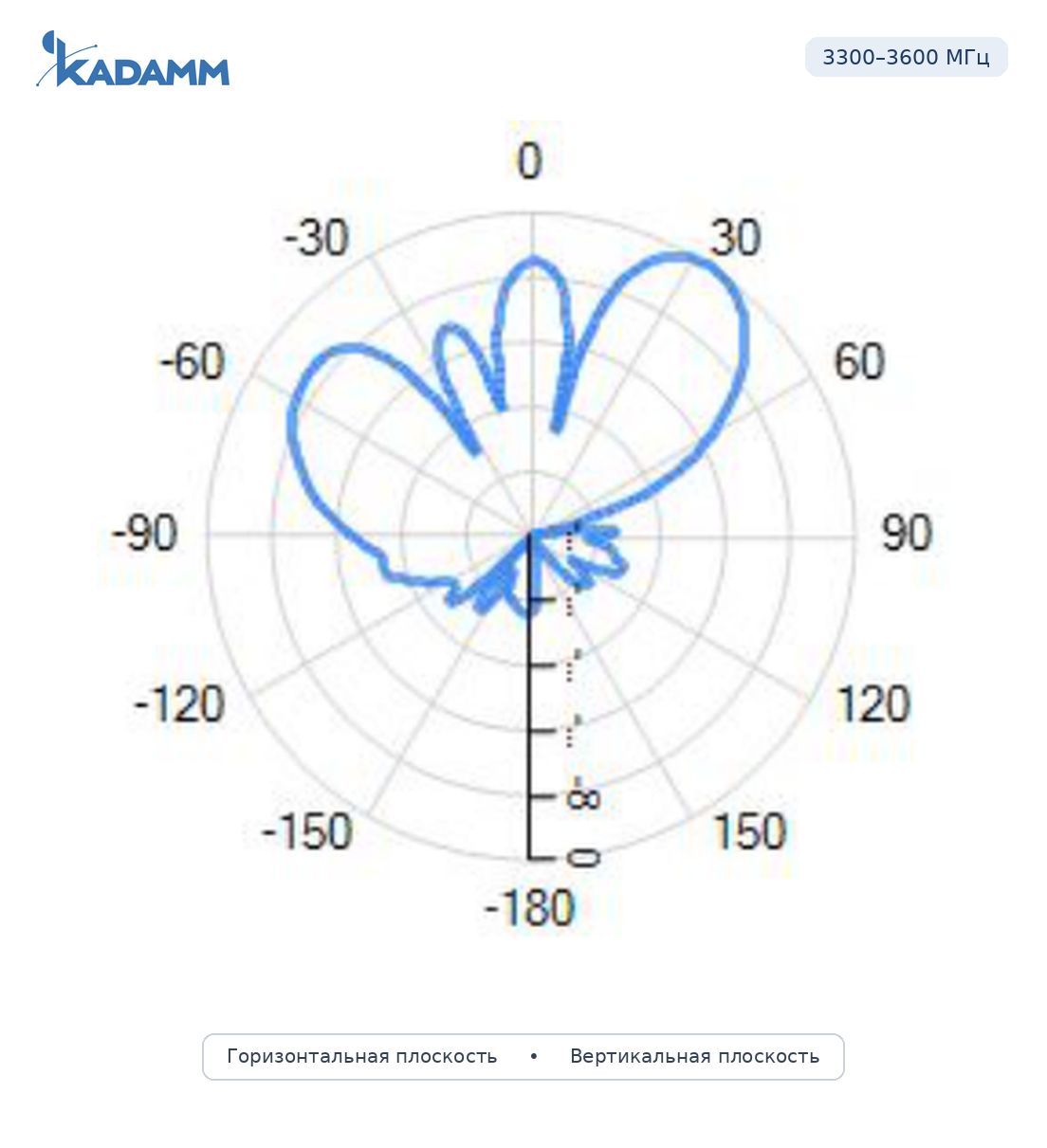

3300–3600 МГц, рабочий луч 60°Главный лепесток по горизонтали 65 ± 10°, по вертикали ≥4,5°, усиление в максимуме ≥16,5 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°, у TDD — ≥4,5°, у TDD — ≤25°; по вертикали — ≥4,5°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.

Массив TDD (beamforming) 3300–3600 МГц: общие и калибровочные параметры

TDD: одноколонный луч

TDD: широковещательный луч (BCH)

TDD: сервисный луч

Система 2×1710–2170 МГц

Общие параметры

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−107 дБм (2×43 дБм) для APX12-1736-1665IR.
• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APX12-1736-1665IR — 4 × розетка 7/16 DIN (FDD) + 2 кластерных разъёма L32-4/5 (TDD) (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы APX12-1736-1665IR покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX12-1736-1665IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX12-1736-1665IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 16,5 = 56,5 дБм, то есть около 447 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1940 МГц (середина полосы 1710–2170 МГц): L = 32,45 + 20·lg 1940 + 20·lg 1 = 98,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 56,5 − 98,2 = −41,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 6° ось луча приходит на землю на расстоянии 30 / tg 6° ≈ 285 м; нижняя граница луча (половина вертикальной ширины 4,5°) — около 207 м от опоры, верхняя — около 458 м.

APX12-1736-1665IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX12-1736-1665IR:

Перед заказом KADAMM APX12-1736-1665IR сверьте с проектом:

• Частоты оборудования — внутри 1710–2170 и 3300–3600 МГц
• Мощность на порт — не выше ≥250 Вт
• Разъёмы — 4×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX12-1736-1665IR — на трубу Ø50–Ø115 мм; монтажный комплект весит 4 кг.
• Панель APX12-1736-1665IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX12-1736-1665IR: электрический 0–12°; механический 0–10° — кронштейном.
• Разъёмы — 4 × розетка 7/16 DIN (FDD) + 2 кластерных разъёма L32-4/5 (TDD) (IEC 61169-4), выведены снизу.
• Разъёмы APX12-1736-1665IR на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APX12-1736-1665IR включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 4 кг; упаковка 1835 × 405 × 255 мм.
