Секторная панельная антенна для базовой станции 1710–2170 МГц: луч 65°, усиление 16 дБи, 2 порта.
Что представляет собой панель

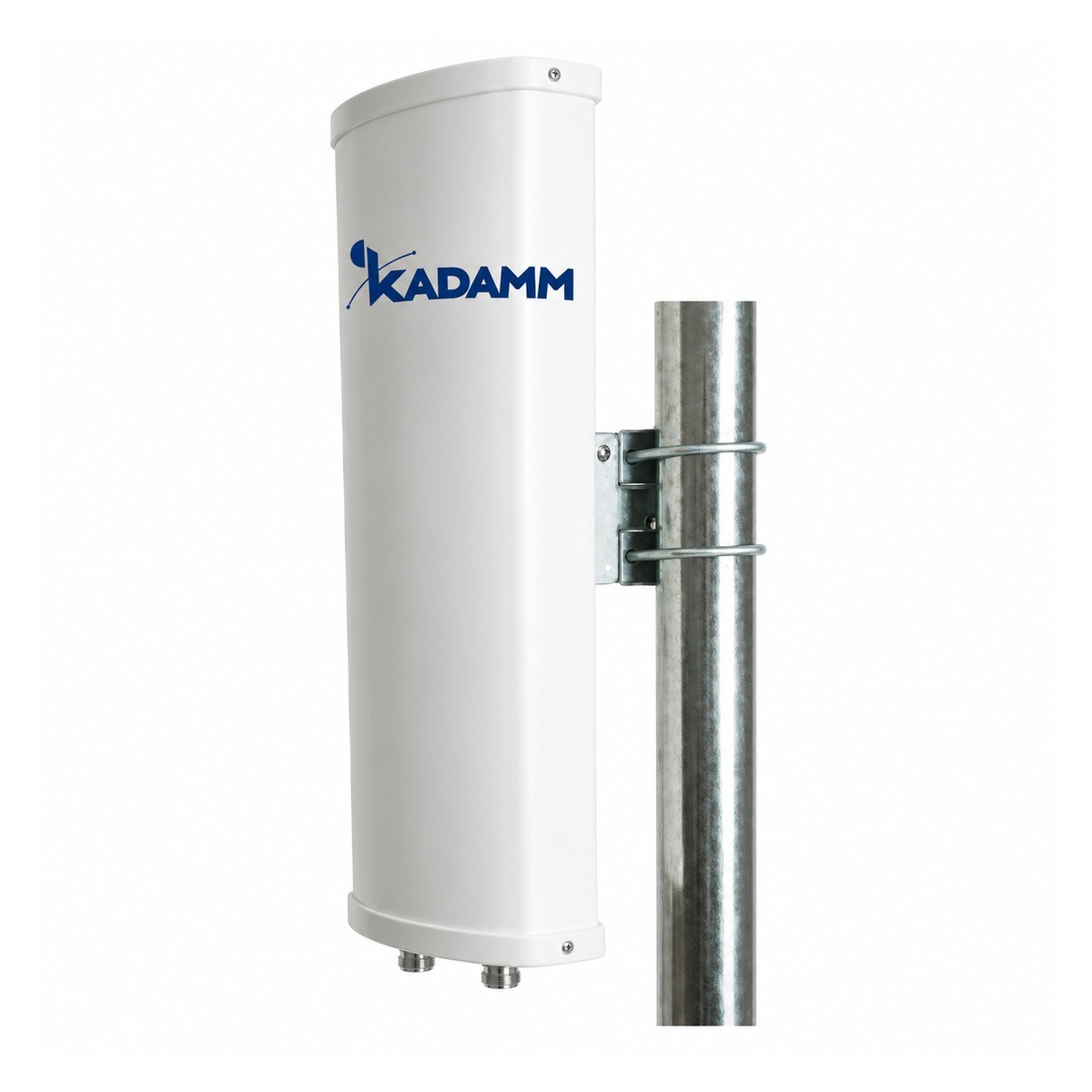

KADAMM APX-1721-1665 — секторная панельная антенна для базовой станции диапазона 1710–2170 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.
Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.
Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте.
По вертикали луч узкий — 10°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам.
Качество диаграммы видно по цифрам: усиление — до 16 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).
Механика: размеры 800 × 180 × 80 мм; крепление на трубу Ø30–60 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 2 × розетка 7/16 DIN (IEC 61169-4). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.
Чем отличается от похожих моделей KADAMM

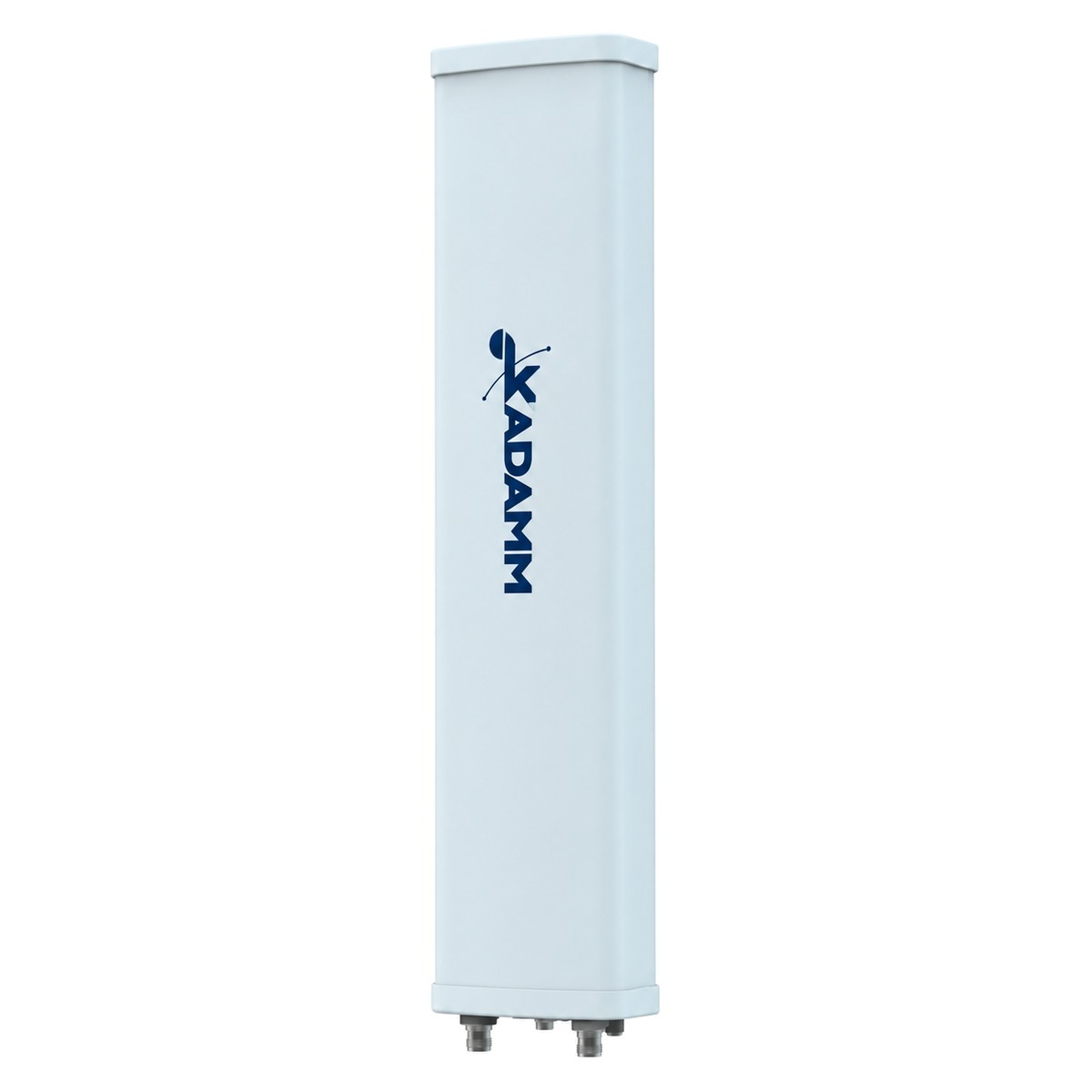

- Усиление 16 дБи, у K801182015 — 14,5 дБи (больше на 1,5 дБ)
- Разъём 7-16 DIN, у K801182015 — 4.3-10
- Габариты 800 × 180 × 80 мм, у K801182015 — 800 × 160 × 80 мм
У KADAMM APX-1721-1665 больше усиление; KADAMM K801182015 выбирают, если важен её конструктив.

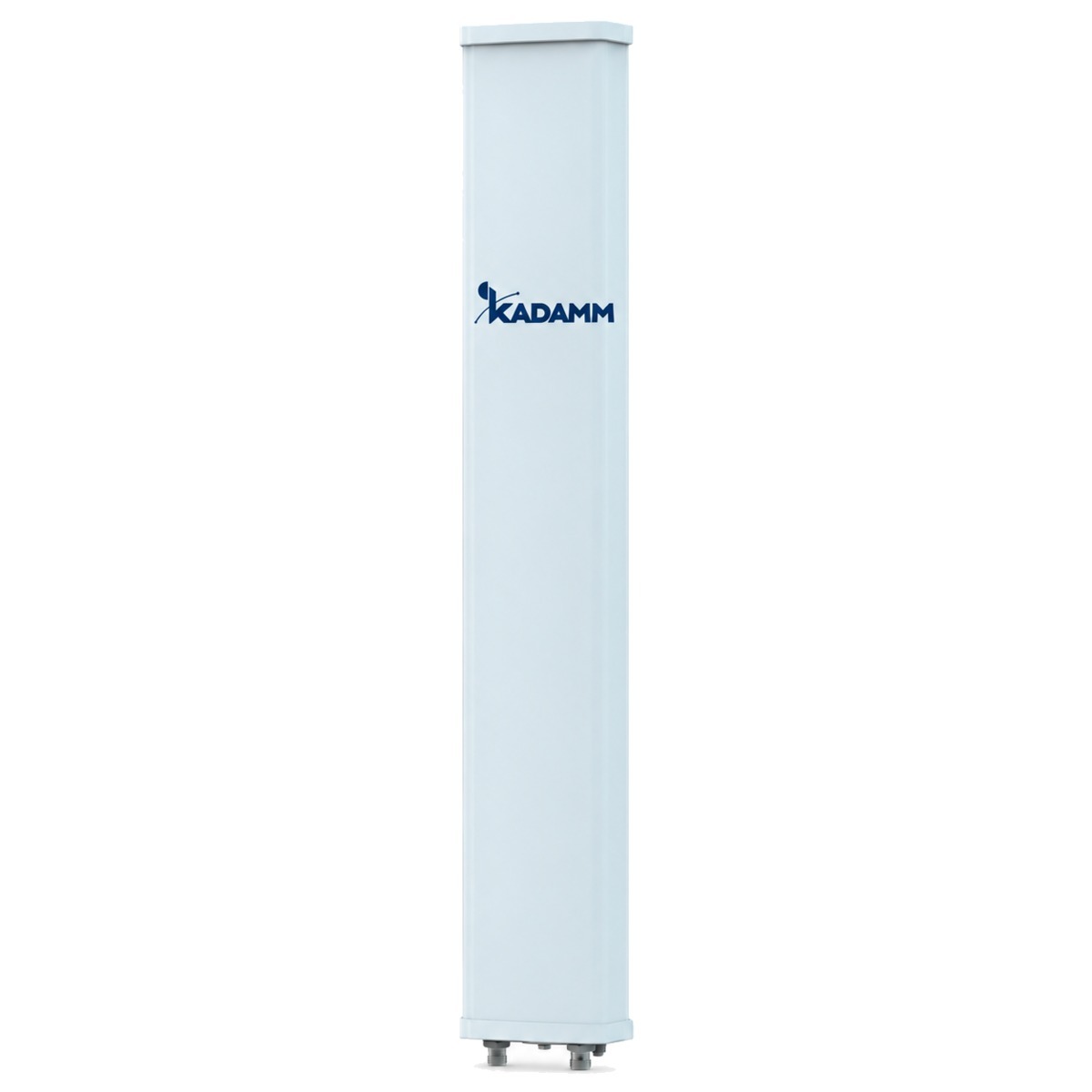

- Усиление 16 дБи, у K801182018 — 17,8 дБи (меньше на 1,8 дБ)
- Разъём 7-16 DIN, у K801182018 — 4.3-10
- Габариты 800 × 180 × 80 мм, у K801182018 — 1360 × 160 × 80 мм
KADAMM K801182018 даёт больше усиления; у KADAMM APX-1721-1665 в пользу выбора — конструкция.

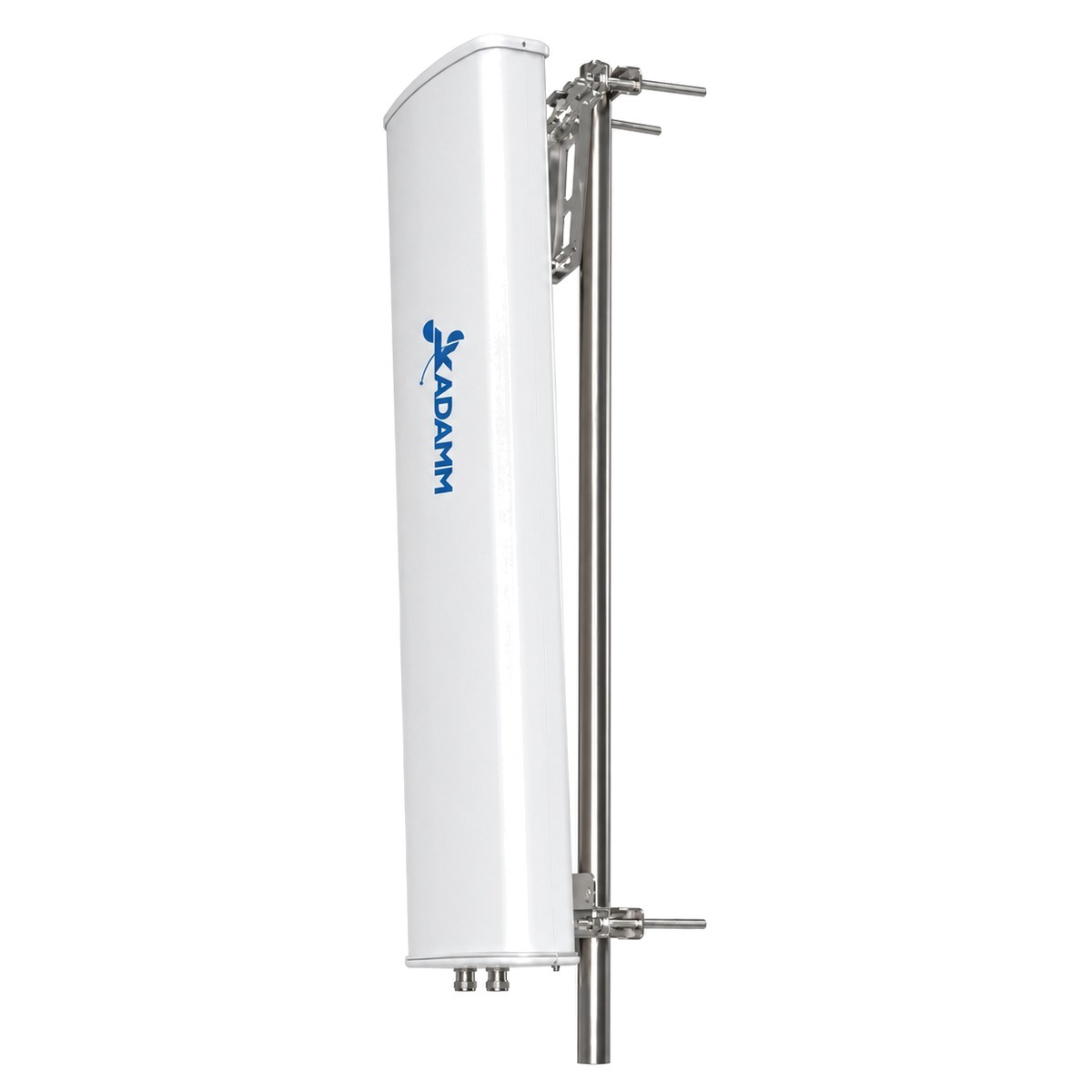

- Полосы 1710–2170 МГц, у APXX-1722-1765AC — 1710–2180 МГц
- Усиление 16 дБи, у APXX-1722-1765AC — 17 дБи (меньше на 1 дБ)
- 2 порта, у APXX-1722-1765AC — 4
- Габариты 800 × 180 × 80 мм, у APXX-1722-1765AC — 1400 × 280 × 80 мм
KADAMM APXX-1722-1765AC даёт больше усиления; у KADAMM APX-1721-1665 в пользу выбора — свой набор полос.
Конструкция и материалы
Диаграммы направленности

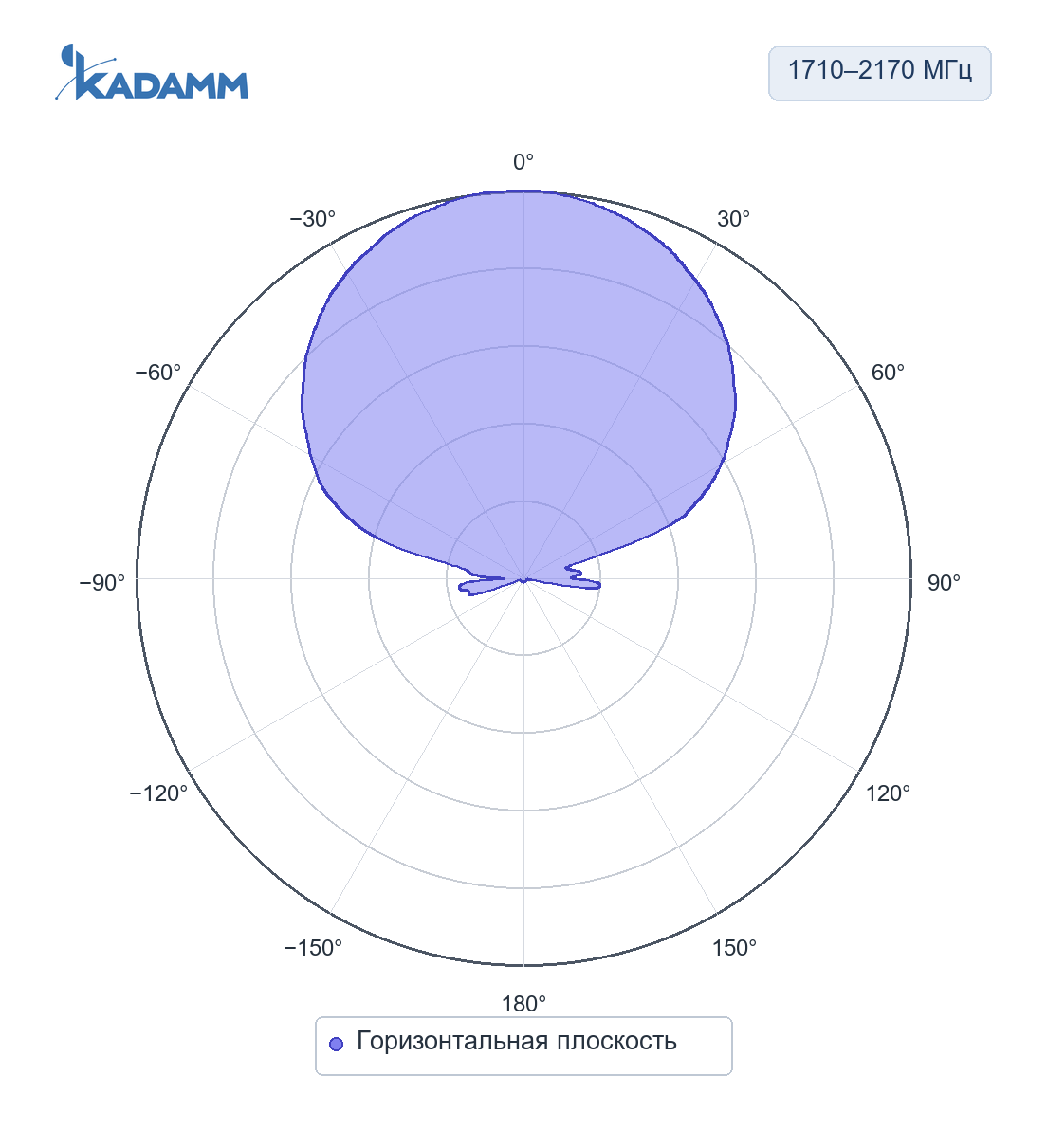

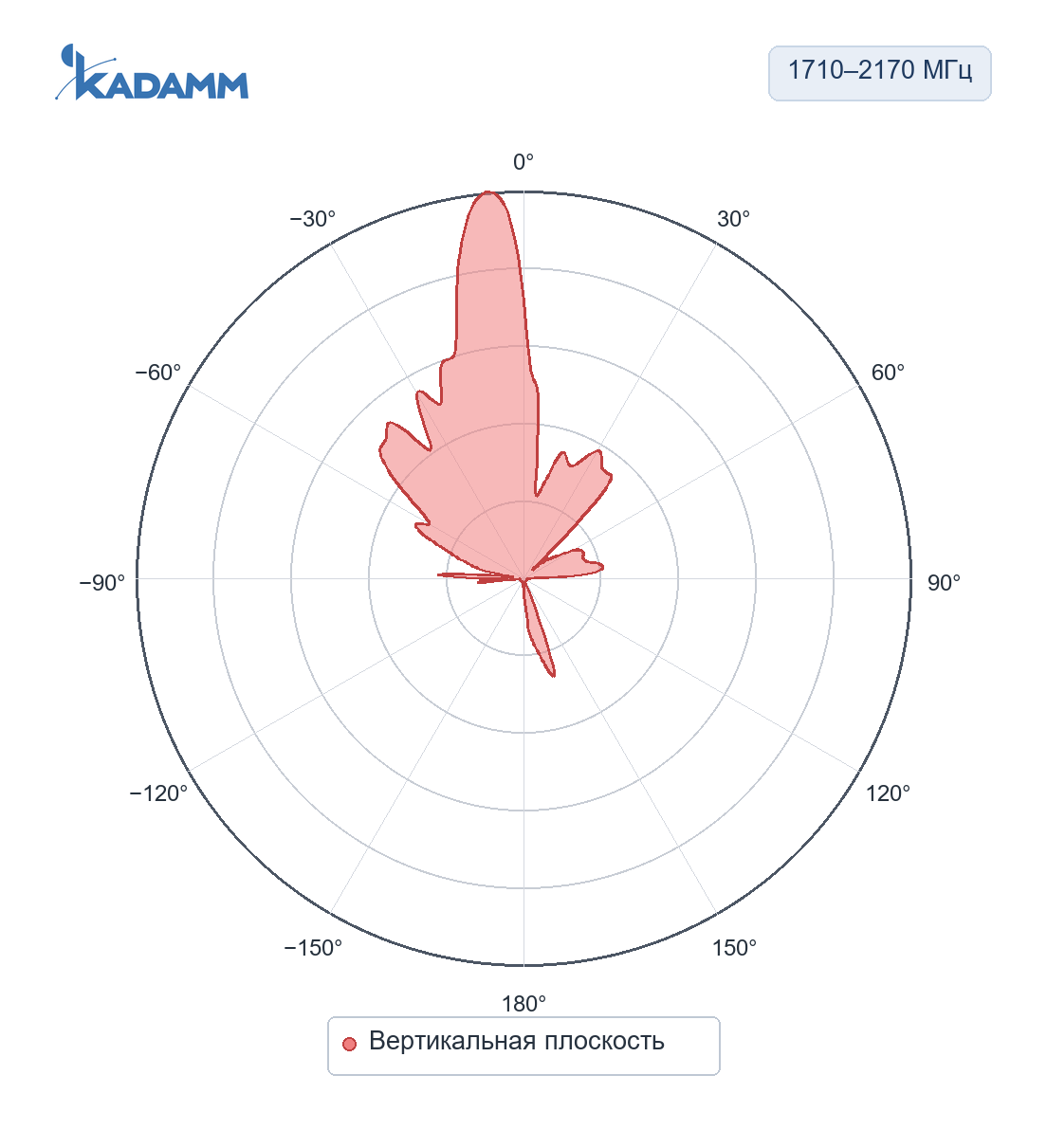

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 10°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.
Ключевые особенности
Отдельные входы APX-1721-1665 для двух поляризаций ±45°.
Значение APX-1721-1665 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 65°; по ней видно, какой сектор закрывает APX-1721-1665.
Согласование APX-1721-1665 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт APX-1721-1665.
Крепление: на трубу Ø30–60 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2170 МГц |
| Коэффициент усиления, дБи | 16 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризация | ±45° |
| КСВН | ≤1,4 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 7/16 DIN (IEC 61169-4) |
| Размеры (В × Ш × Г) | 800 × 180 × 80 мм |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | ПВХ |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–60 мм |
| Масса антенны | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APX-1721-1665 — 2 × розетка 7/16 DIN (IEC 61169-4).
- 3GPP TS 36.101 и 38.101-1 — полосы APX-1721-1665 покрывают 2 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX-1721-1665 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-1721-1665 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 16 = 56 дБм, то есть около 398 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 1940 МГц (середина полосы 1710–2170 МГц): L = 32,45 + 20·lg 1940 + 20·lg 1 = 98,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 56 − 98,2 = −42,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
APX-1721-1665 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.
С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.
Сети и службы в полосах APX-1721-1665:
Перед заказом KADAMM APX-1721-1665 сверьте с проектом:
- Частоты оборудования — внутри 1710–2170 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 2×7-16 DIN
- Опора и крепление — на трубу Ø30–60 мм
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление APX-1721-1665 — на трубу Ø30–60 мм.
- Панель APX-1721-1665 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Разъёмы — 2 × розетка 7/16 DIN (IEC 61169-4).
- Уличные соединения APX-1721-1665 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление APX-1721-1665 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна КАДАММ APX-1721-1665
- Монтажный комплект на трубу Ø30–60 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание APX-1721-1665 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APX-1721-1665 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APX-1721-1665 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APX-1721-1665 | KADAMM K801182015 | KADAMM K801182018 | KADAMM APXX-1722-1765AC |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1710–2170 МГц | 1710–2170 МГц | 1710–2170 МГц | 1710–2180 МГц |
| Усиление | 16 дБи | 14,5 дБи | 17,8 дБи | 17 дБи |
| Луч по горизонтали | 65° | 65° | 65° | 65° |
| Поляризация | ±45° | ±45° | ±45° | ±45° |
| Электрический наклон | — | 2–14° | 2–12° | 0° |
| Порты | 2 | 2 | 2 | 4 |
| Габариты | 800 × 180 × 80 мм | 800 × 160 × 80 мм | 1360 × 160 × 80 мм | 1400 × 280 × 80 мм |
| Масса | уточняйте у менеджера | 4,6 кг | 7,7 кг | 12 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
