Секторная панельная антенна для базовой станции 1710–2180 МГц: луч 65°, усиление 17 дБи, 4 порта, наклон 0°.
Что представляет собой панель

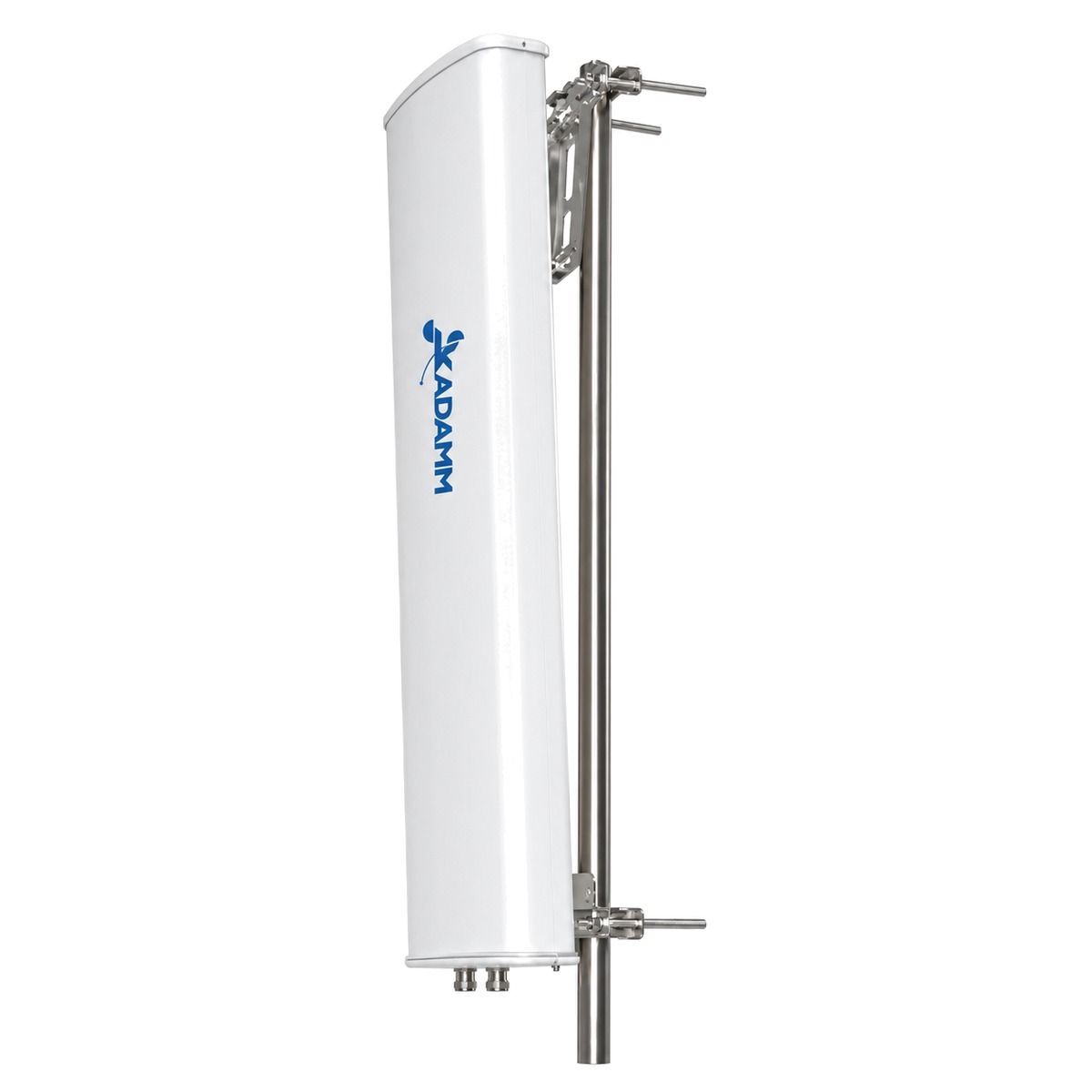

KADAMM APXX-1722-1765AC — секторная панельная антенна для базовой станции диапазона 1710–2180 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.
Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.
Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 дБ.
По вертикали луч узкий — 7 ± 3°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам.
Качество диаграммы видно по цифрам: усиление — до 17 дБи; отношение вперёд/назад — ≥28 дБ (тыловой сектор защищён от помех).
Механика: размеры 1400 × 280 × 80 мм; масса 12 кг плюс 4,5 кг монтажный комплект; крепление на трубу Ø50–100 мм; предельная скорость ветра 200 км/ч; рабочая температура −40…+70 °C. Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.
Чем отличается от похожих моделей KADAMM

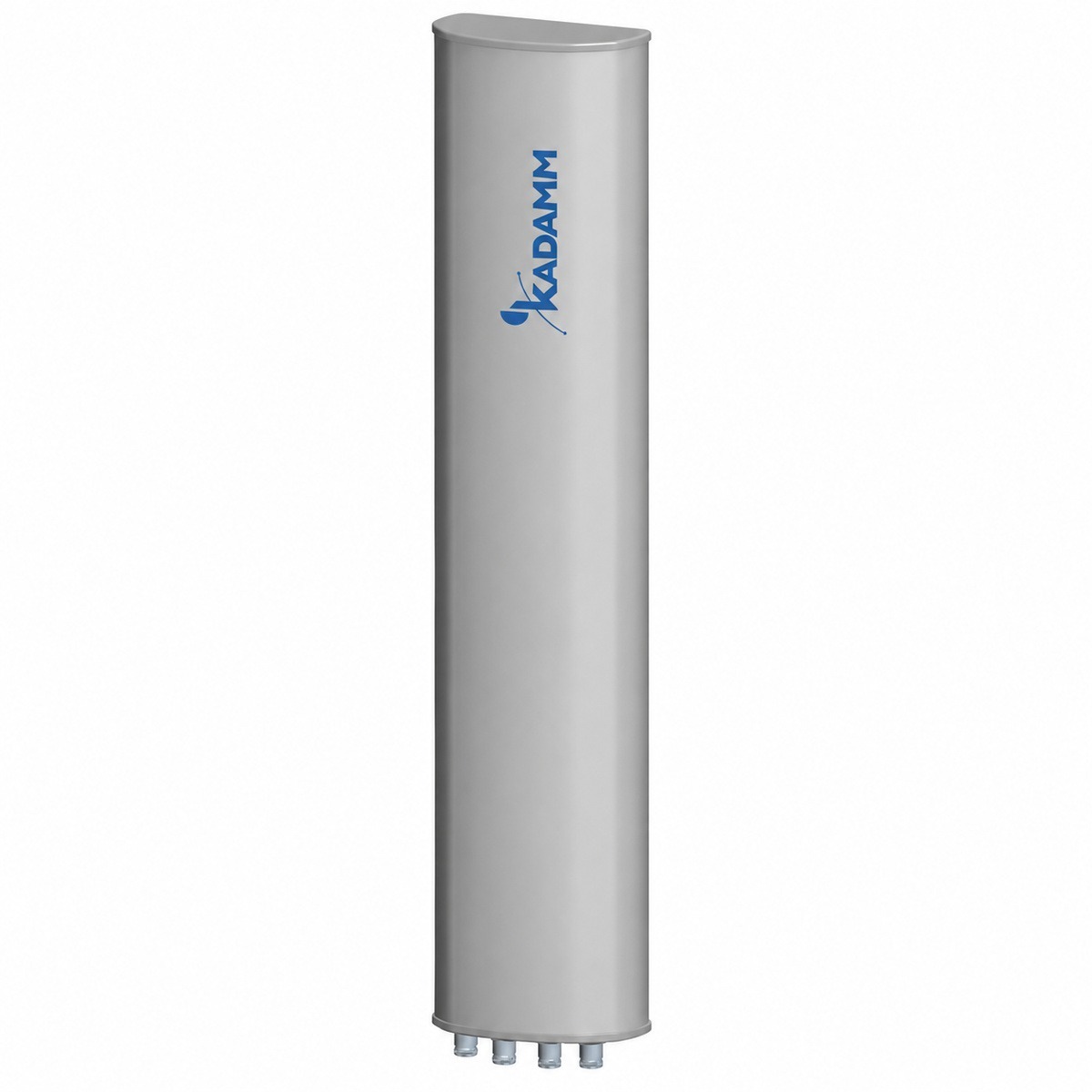

- Полосы 1710–2180 МГц, у APXX-0922-1765 — 880–960 и 1710–2170 МГц
- Разъём 4.3-10, у APXX-0922-1765 — 7-16 DIN
- Электрический наклон 0°, у APXX-0922-1765 — 0–14 0–10°
- Габариты 1400 × 280 × 80 мм, у APXX-0922-1765 — 1260 × 270 × 137 мм
- Тяжелее на 3 кг (12 кг и 9 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

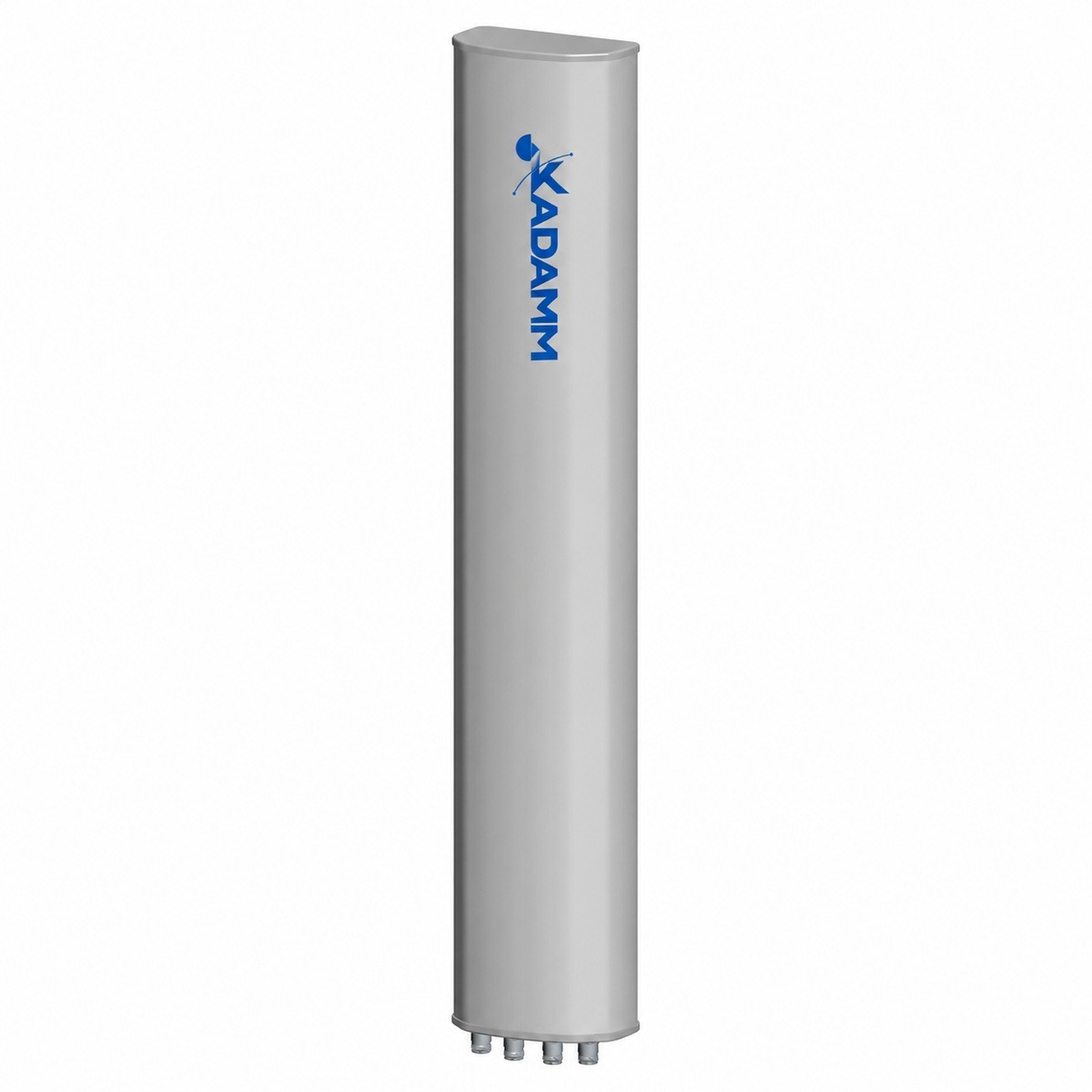

- Полосы 1710–2180 МГц, у APXX-0822-1765 — 820–960 и 1710–2170 МГц
- Разъём 4.3-10, у APXX-0822-1765 — 7-16 DIN
- Электрический наклон 0°, у APXX-0822-1765 — 0–10°
- Габариты 1400 × 280 × 80 мм, у APXX-0822-1765 — 1600 × 270 × 137 мм
- Легче на 0,5 кг (12 кг и 12,5 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

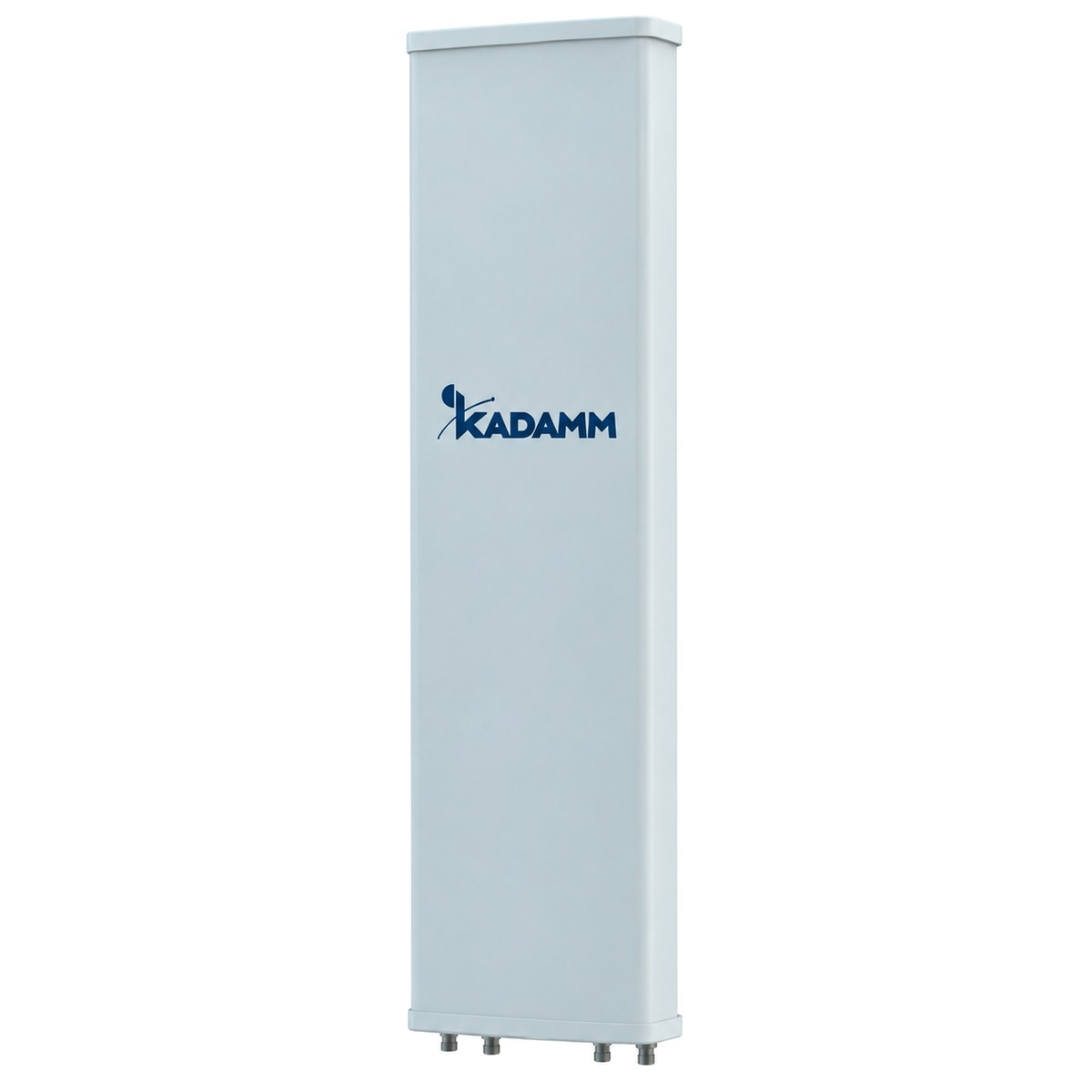

- Полосы 1710–2180 МГц, у K802182018 — 1710–2170 МГц
- Усиление 17 дБи, у K802182018 — 17,8 дБи (меньше на 0,8 дБ)
- Электрический наклон 0°, у K802182018 — 2–12°
- Габариты 1400 × 280 × 80 мм, у K802182018 — 1360 × 320 × 105 мм
- Легче на 1,6 кг (12 кг и 13,6 кг)
KADAMM K802182018 берут, когда нужен запас по дальности; KADAMM APXX-1722-1765AC легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Отдельные входы APXX-1722-1765AC для двух поляризаций ±45°.
Значение APXX-1722-1765AC по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 65°; по ней видно, какой сектор закрывает APXX-1722-1765AC.
Согласование APXX-1722-1765AC с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт APXX-1722-1765AC.
Электрический наклон APXX-1722-1765AC задаётся в пределах 0°.
Крепление: на трубу Ø50–100 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2180 МГц |
| Коэффициент усиления, дБи | 17 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7 ± 3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥28 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 |
| Поляризация | ±45° |
| Электрический наклон | 0° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥25 |
| Максимальная мощность на порт (при 50 °C) | ≥300 Вт |
| Грозозащита | Заземление по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1400 × 280 × 80 мм |
| Масса антенны | 12 кг |
| Масса монтажного комплекта | 4,5 кг |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø50–100 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APXX-1722-1765AC — 4 × розетка 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы APXX-1722-1765AC покрывают 2 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-1722-1765AC в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-1722-1765AC подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 17 = 57 дБм, то есть около 501 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 1945 МГц (середина полосы 1710–2180 МГц): L = 32,45 + 20·lg 1945 + 20·lg 1 = 98,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 57 − 98,2 = −41,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
APXX-1722-1765AC ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.
С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.
Сети и службы в полосах APXX-1722-1765AC:
Перед заказом KADAMM APXX-1722-1765AC сверьте с проектом:
- Частоты оборудования — внутри 1710–2180 МГц
- Мощность на порт — не выше ≥300 Вт
- Разъёмы — 4×4.3-10
- Опора и крепление — на трубу Ø50–100 мм
- Климат площадки — в пределах −40…+70 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление APXX-1722-1765AC — на трубу Ø50–100 мм; монтажный комплект весит 4,5 кг.
- Панель APXX-1722-1765AC выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Наклон APXX-1722-1765AC: электрический 0°.
- Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54).
- Разъёмы APXX-1722-1765AC на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление APXX-1722-1765AC включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна КАДАММ APXX-1722-1765AC
- Монтажный комплект на трубу Ø50–100 мм
Масса монтажного комплекта — 4,5 кг.
Документация и поставка
Документы
Техописание и каталог
Техническое описание APXX-1722-1765AC и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APXX-1722-1765AC и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APXX-1722-1765AC пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APXX-1722-1765AC | KADAMM APXX-0922-1765 | KADAMM APXX-0822-1765 | KADAMM K802182018 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1710–2180 МГц | 880–960 и 1710–2170 МГц | 820–960 и 1710–2170 МГц | 1710–2170 МГц |
| Усиление | 17 дБи | 17 дБи | 16,9 дБи | 17,8 дБи |
| Луч по горизонтали | 65° | — | — | 65° |
| Поляризация | ±45° | ±45° | ±45° | ±45° |
| Электрический наклон | 0° | 0–14 0–10° | 0–10° | 2–12° |
| Порты | 4 | 4 | 4 | 4 |
| Габариты | 1400 × 280 × 80 мм | 1260 × 270 × 137 мм | 1600 × 270 × 137 мм | 1360 × 320 × 105 мм |
| Масса | 12 кг | 9 кг | 12,5 кг | 13,6 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
