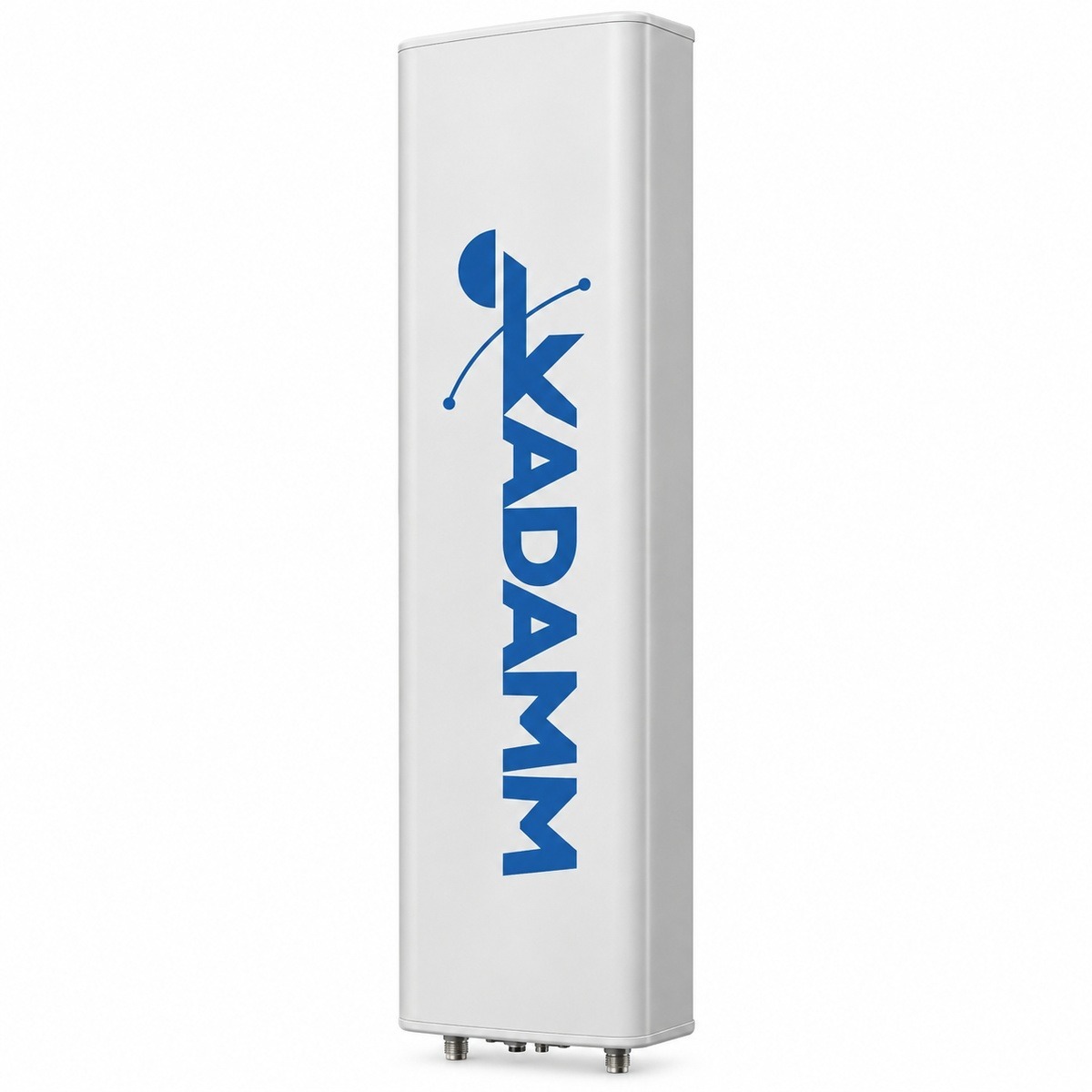

KADAMM APX-0405-1468IR — однодиапазонная секторная панельная антенна 380–500 МГц, 65°, 14,5 дБи, 2 порта, встроенный RET

KADAMM APX-0405-1468IR — секторная панельная антенна для базовой станции диапазона 380–500 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥8) дБ.

По вертикали луч узкий — 19,5 ± 1,5°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 0–14°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Дополнительно кронштейн даёт механический наклон 0–12° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 14,5 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 2050 × 450 × 145 мм; масса 22 кг плюс 4,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

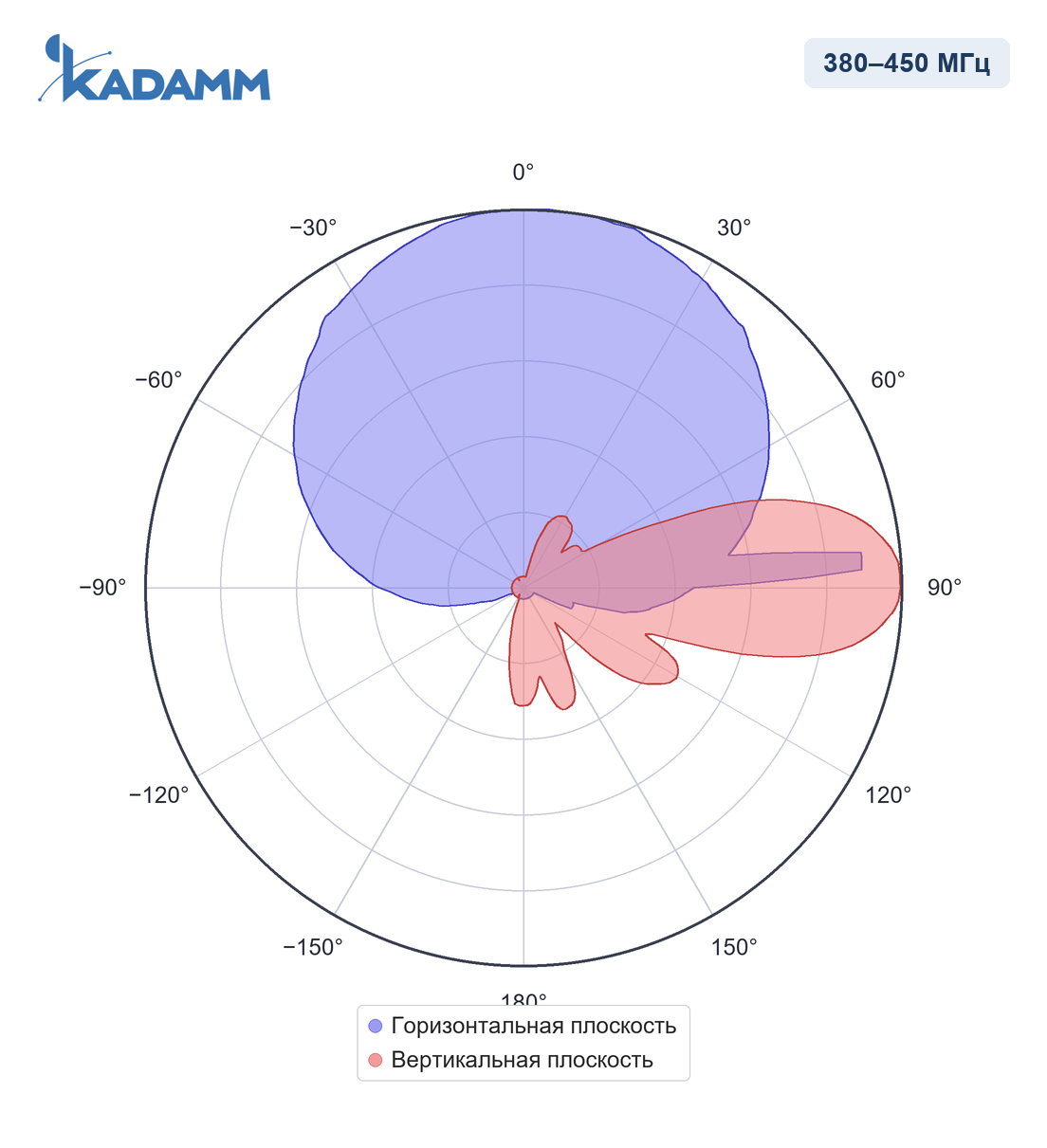

380–450 МГцГлавный лепесток по горизонтали 68 ± 3°, по вертикали 19,5 ± 1,5°, усиление в максимуме 14 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

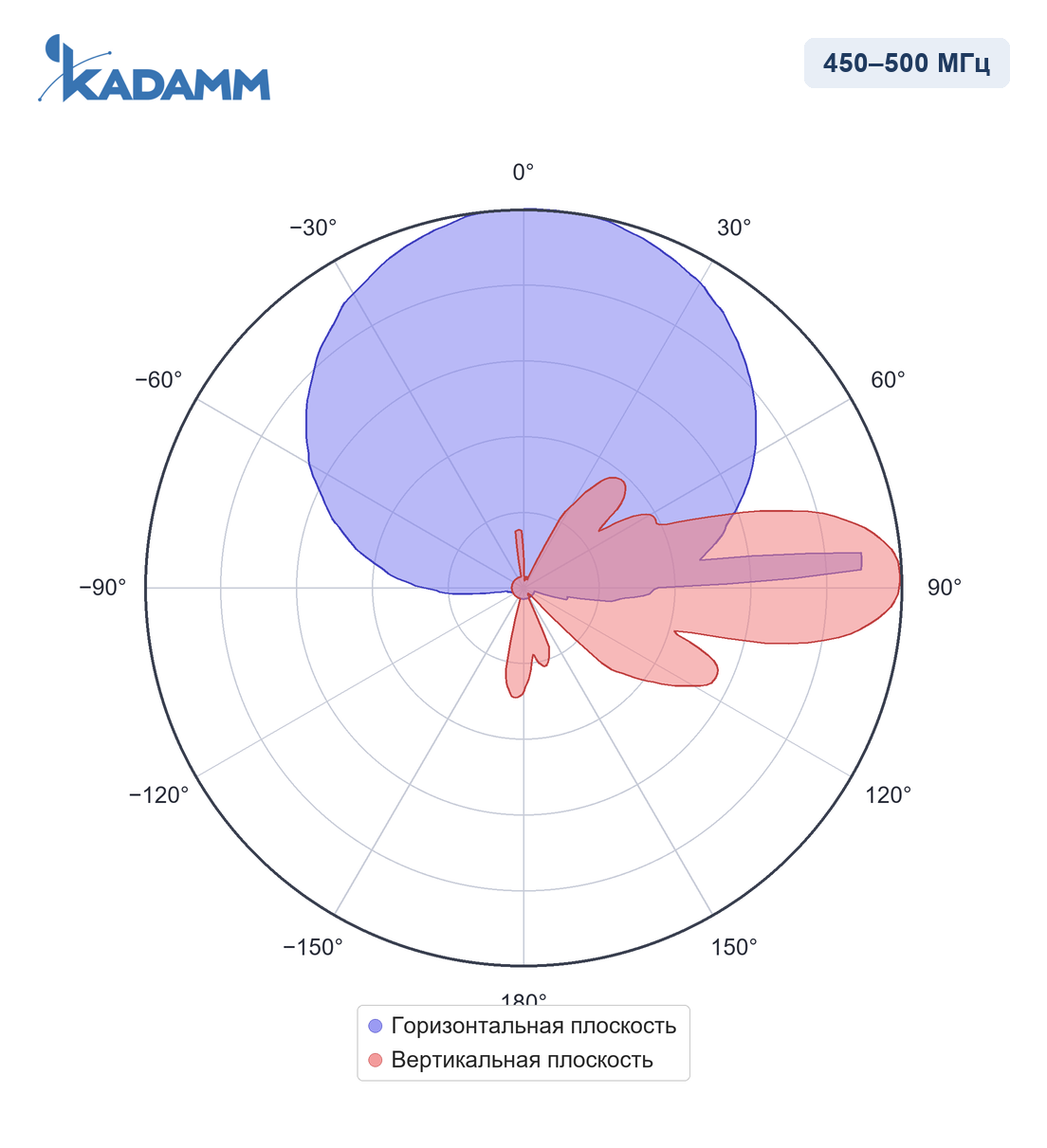

450–500 МГцГлавный лепесток по горизонтали 65 ± 4°, по вертикали 18 ± 1,5°, усиление в максимуме 14,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 18–19,5°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 0–14° у APX-0405-1468IR по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APX-0405-1468IR.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX-0405-1468IR — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APX-0405-1468IR покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX-0405-1468IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-0405-1468IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 14,5 = 54,5 дБм, то есть около 282 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 440 МГц (середина полосы 380–500 МГц): L = 32,45 + 20·lg 440 + 20·lg 1 = 85,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 54,5 − 85,3 = −30,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 18°) — около 105 м от опоры, верхняя уходит выше горизонта и задаёт дальнюю границу зоны.

APX-0405-1468IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX-0405-1468IR:

Перед заказом KADAMM APX-0405-1468IR сверьте с проектом:

• Частоты оборудования — внутри 380–500 МГц
• Мощность на порт — не выше 500 Вт при 50 °C
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX-0405-1468IR — на трубу Ø50–Ø115 мм; монтажный комплект весит 4,5 кг.
• Панель APX-0405-1468IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX-0405-1468IR: электрический 0–14°, дистанционно через блок RET; механический 0–12° — кронштейном.
• Блок RET антенны APX-0405-1468IR подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения APX-0405-1468IR на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APX-0405-1468IR включают в контур заземления и молниезащиты опоры по проекту.

Масса монтажного комплекта — 4,5 кг; упаковка 2310 × 510 × 265 мм.
