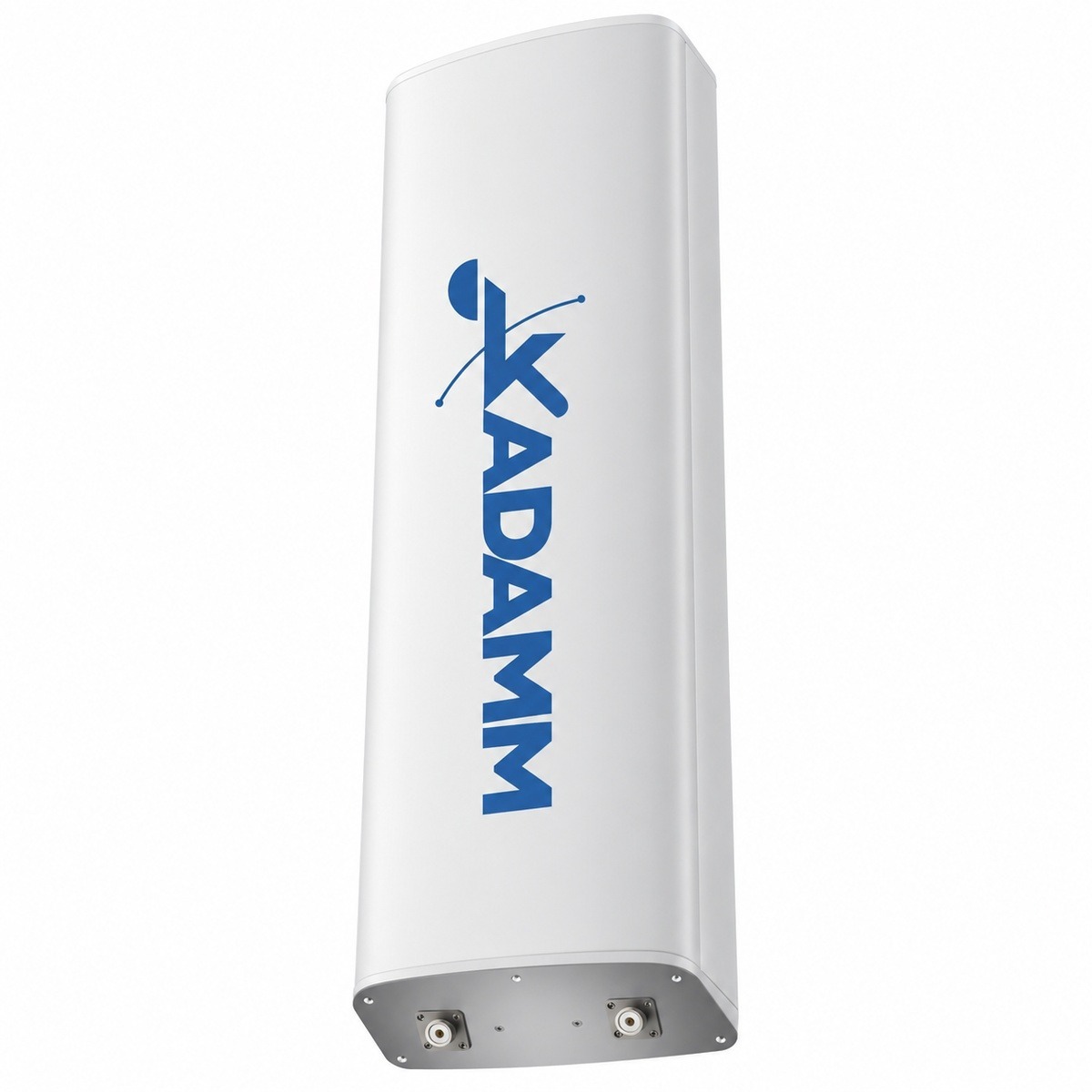

KADAMM APX-0404-1190 — секторная антенна базовой станции 380–450 МГц (433 МГц), 11 дБи, 2 порта

KADAMM APX-0404-1190 — секторная панельная антенна для базовой станции диапазона 380–450 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 90°: широкий сектор, которым одна панель закрывает большую часть площадки. Такой вариант удобен для малых сот, промышленных территорий и объектов, где нужна ровная зона рядом с антенной, а не дальность.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥10) дБ.

Электрический наклон у панели фиксированный (0°), а подстройку делают механическим наклоном кронштейна 0–15°. Для малых сот и простых площадок этого достаточно: направление подбирают при монтаже, дальше антенна обслуживания не требует.

Качество диаграммы видно по цифрам: усиление — до 11 дБи; отношение вперёд/назад — ≥15 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.

Механика: размеры 900 × 300 × 146 мм; масса 10 кг; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 2 × розетка N (IEC 61169-16). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

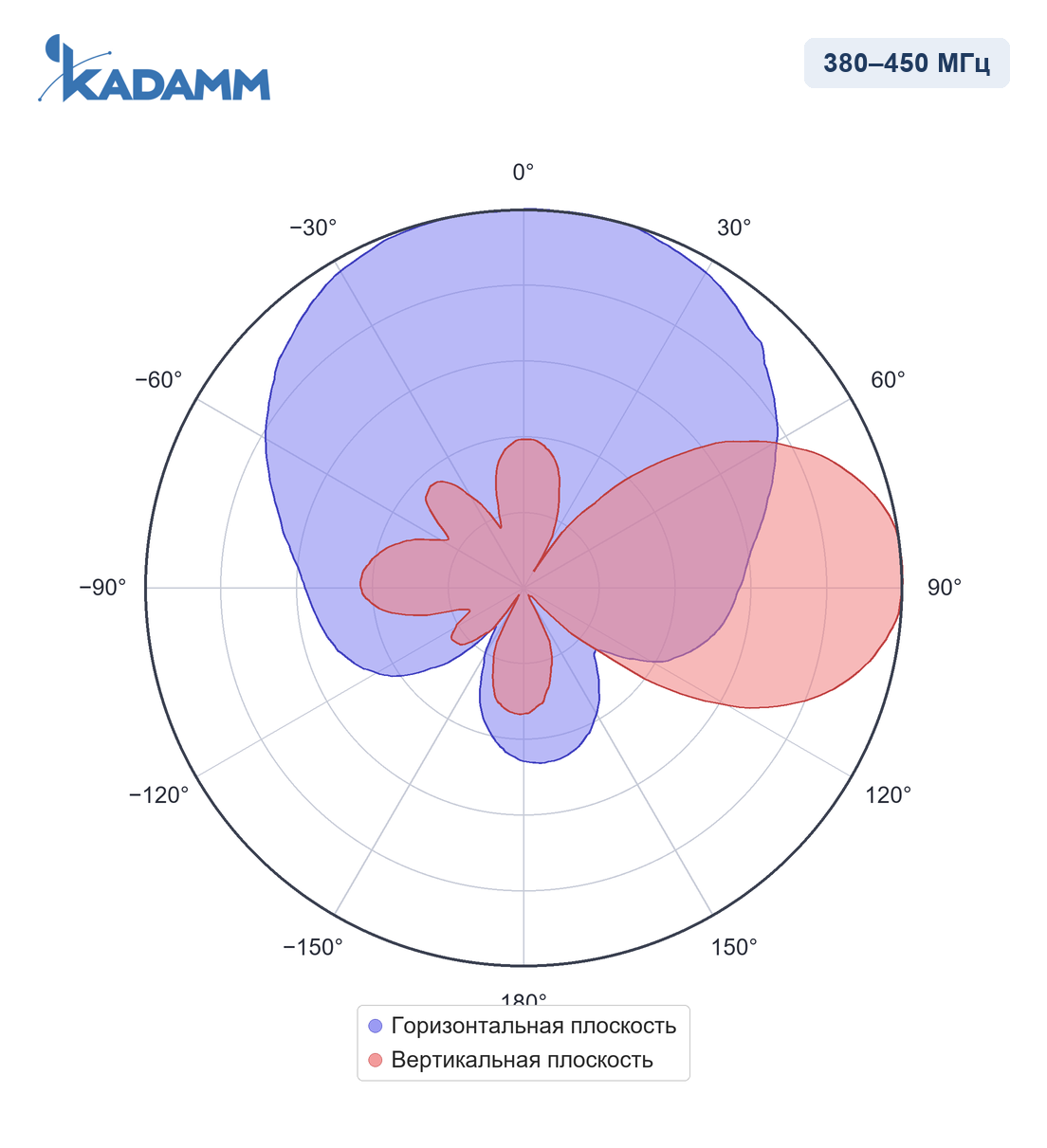

380–450 МГцУсиление в максимуме 11 дБи, задний лепесток ниже главного не менее чем на 15 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 90°. Задний лепесток ослаблен не менее чем на 15 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APX-0404-1190.
• IEC 61169-16 — присоединительные размеры разъёмов N; у APX-0404-1190 — 2 × розетка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX-0404-1190 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-0404-1190 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 11 = 51 дБм, то есть около 126 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 415 МГц (середина полосы 380–450 МГц): L = 32,45 + 20·lg 415 + 20·lg 1 = 84,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 51 − 84,8 = −33,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APX-0404-1190 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С широким лучом 90° панель хороша для малых сот: дворы, парковки, территории предприятий, где одна антенна должна закрыть площадку целиком.

Сети и службы в полосах APX-0404-1190:

Перед заказом KADAMM APX-0404-1190 сверьте с проектом:

• Частоты оборудования — внутри 380–450 МГц
• Мощность на порт — не выше ≥400 Вт
• Разъёмы — 2×N
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX-0404-1190 — на трубу Ø50–Ø115 мм.
• Панель APX-0404-1190 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX-0404-1190: электрический 0°; механический 0–15° — кронштейном.
• Разъёмы — 2 × розетка N (IEC 61169-16).
• После затяжки соединения APX-0404-1190 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APX-0404-1190 включают в контур заземления и молниезащиты опоры по проекту.

Упаковка 1020 × 375 × 250 мм.
