KADAMM APX-0710-1588IR — секторная антенна базовой станции 698–960 МГц, 14,5 дБи, 2 порта

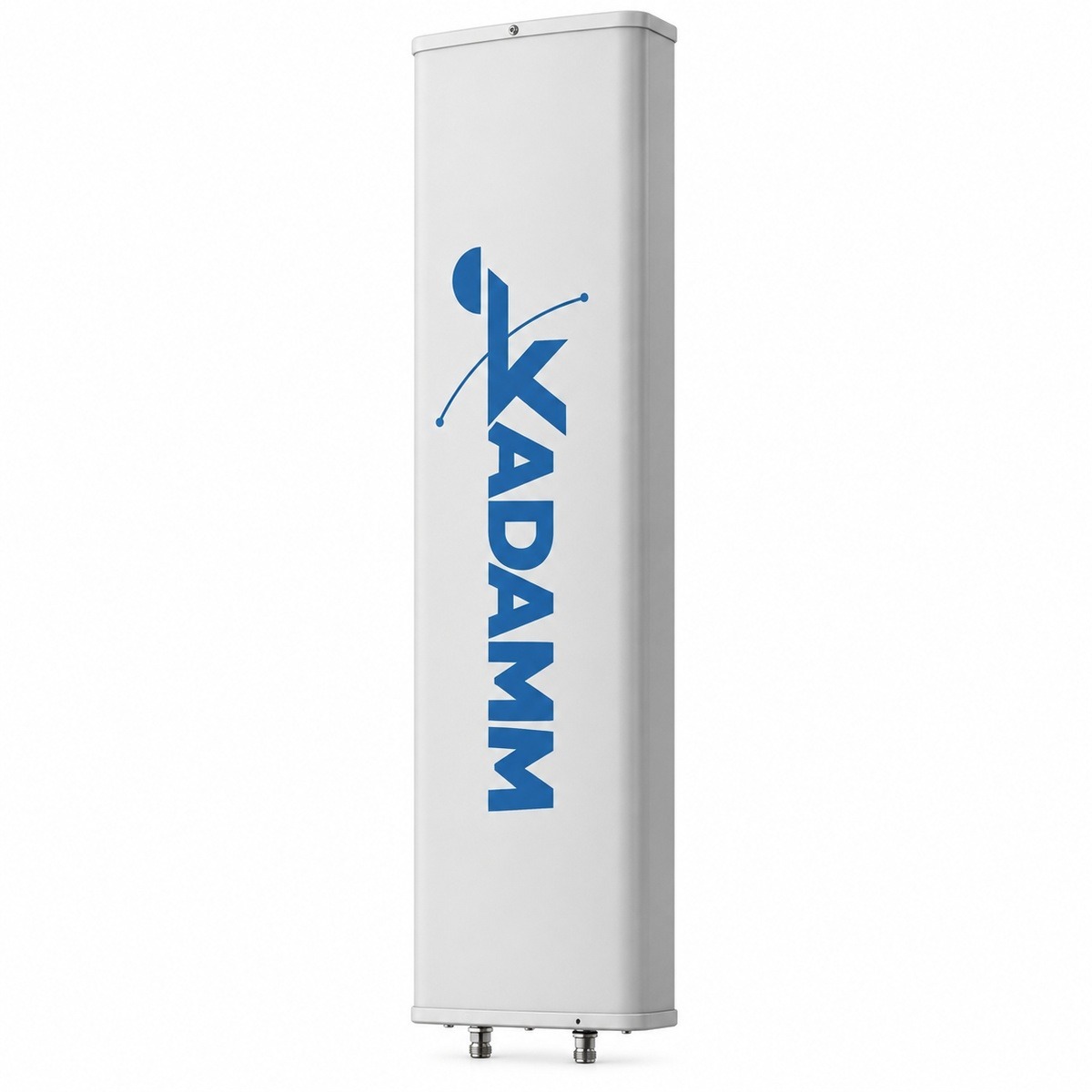

KADAMM APX-0710-1588IR — секторная панельная антенна для базовой станции диапазона 698–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 90°: широкий сектор, которым одна панель закрывает большую часть площадки. Такой вариант удобен для малых сот, промышленных территорий и объектов, где нужна ровная зона рядом с антенной, а не дальность.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 ( ± 60≥10) дБ.

По вертикали луч узкий — 14,5 ± 0,8°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 0–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Дополнительно кронштейн даёт механический наклон 0–12° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 14,5 дБи; отношение вперёд/назад — ≥23(180 ± 30°) дБ (тыловой сектор защищён от помех).

Механика: размеры 1700 × 270 × 140 мм; масса 13 кг плюс 3,8 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 828 / 976 / 420 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

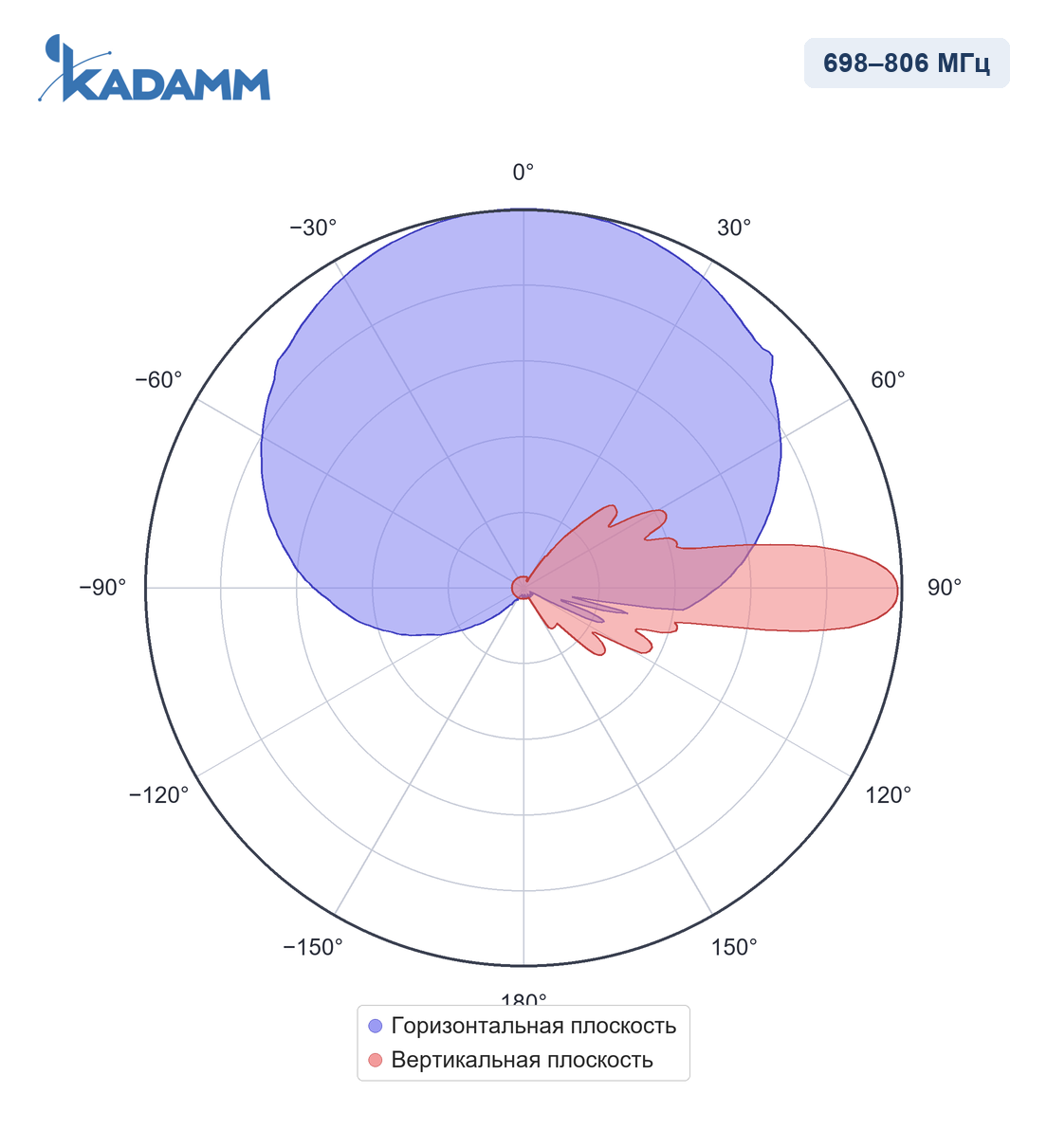

698–806 МГцГлавный лепесток по горизонтали 88 ± 5°, по вертикали 14,5 ± 0,8°, усиление в максимуме 13,5 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 23(180 ± 30°).

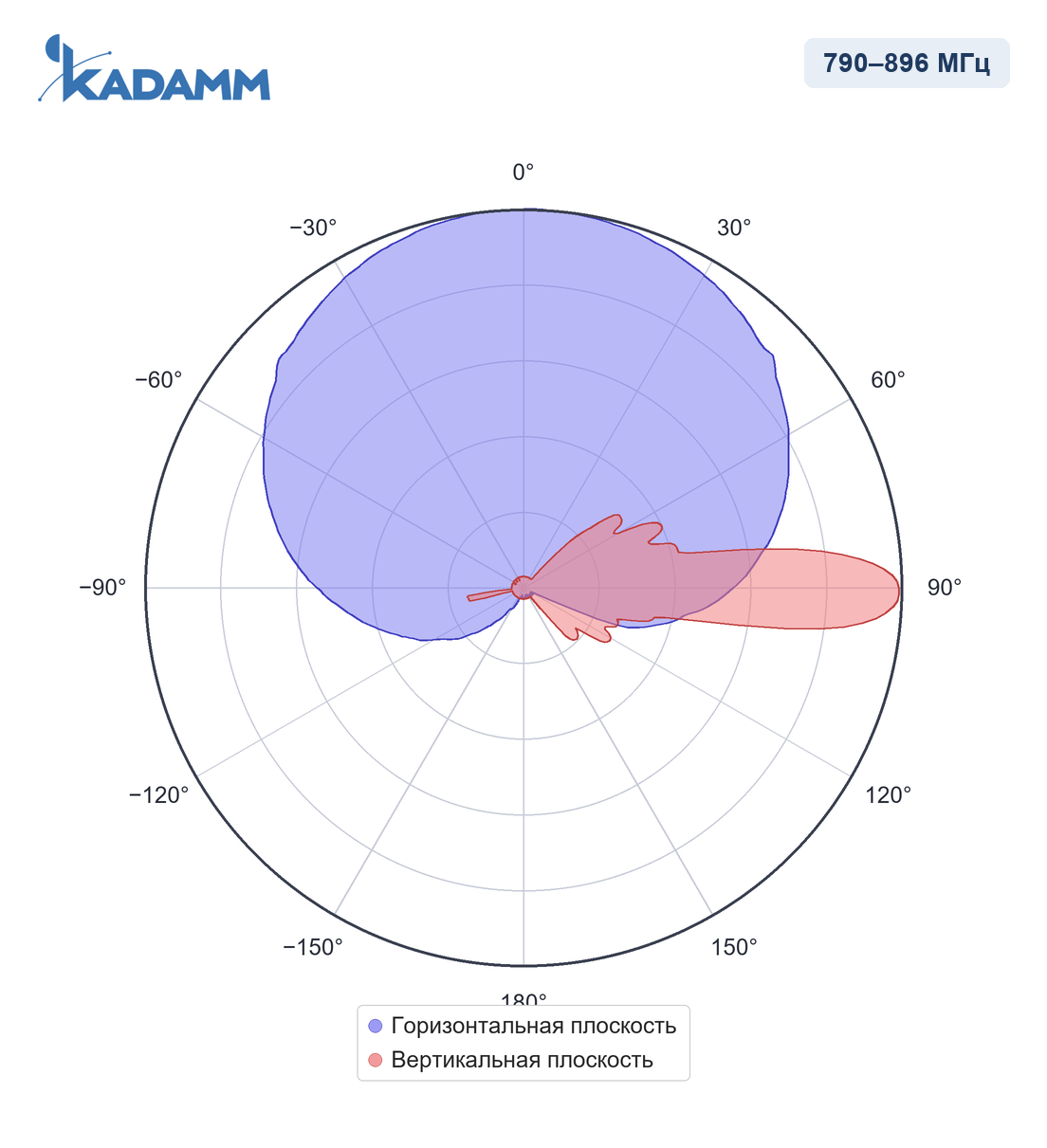

790–896 МГцГлавный лепесток по горизонтали 88 ± 5°, по вертикали 13 ± 0,8°, усиление в максимуме 14 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 23(180 ± 30°).

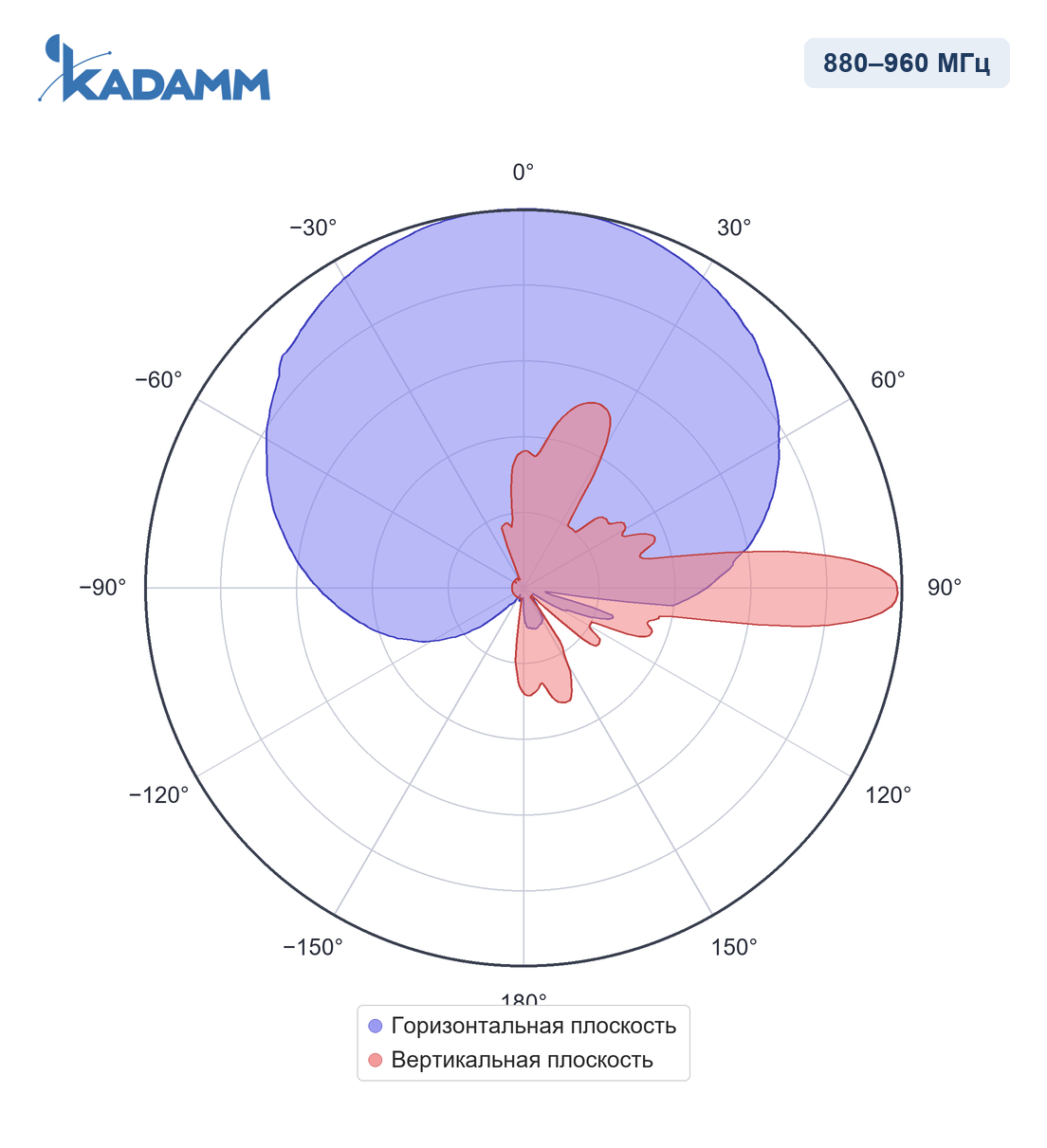

880–960 МГцГлавный лепесток по горизонтали 88 ± 5°, по вертикали 11,5 ± 0,8°, усиление в максимуме 14,5 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 23(180 ± 30°).

Ширина главного лепестка по уровню половинной мощности по горизонтали — 90°; по вертикали — 11,5–14,5°. Задний лепесток ослаблен не менее чем на 23(180 ± 30°) относительно главного.

• AISG 2.0 — протокол управления наклоном 0–12° у APX-0710-1588IR по кабелю от оборудования площадки.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX-0710-1588IR — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APX-0710-1588IR покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX-0710-1588IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-0710-1588IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 14,5 = 54,5 дБм, то есть около 282 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 54,5 − 90,8 = −36,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 6° ось луча приходит на землю на расстоянии 30 / tg 6° ≈ 285 м; нижняя граница луча (половина вертикальной ширины 11,5°) — около 144 м от опоры, верхняя — около 6875 м.

APX-0710-1588IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С широким лучом 90° панель хороша для малых сот: дворы, парковки, территории предприятий, где одна антенна должна закрыть площадку целиком.

Сети и службы в полосах APX-0710-1588IR:

Перед заказом KADAMM APX-0710-1588IR сверьте с проектом:

• Частоты оборудования — внутри 698–960 МГц
• Мощность на порт — не выше 300 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX-0710-1588IR — на трубу Ø50–Ø115 мм; монтажный комплект весит 3,8 кг.
• Панель APX-0710-1588IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX-0710-1588IR: электрический 0–12°, дистанционно через блок RET; механический 0–12° — кронштейном.
• Блок RET антенны APX-0710-1588IR подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения APX-0710-1588IR после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APX-0710-1588IR включают в контур заземления и молниезащиты опоры по проекту.

Масса монтажного комплекта — 3,8 кг; упаковка 1930 × 360 × 230 мм.
