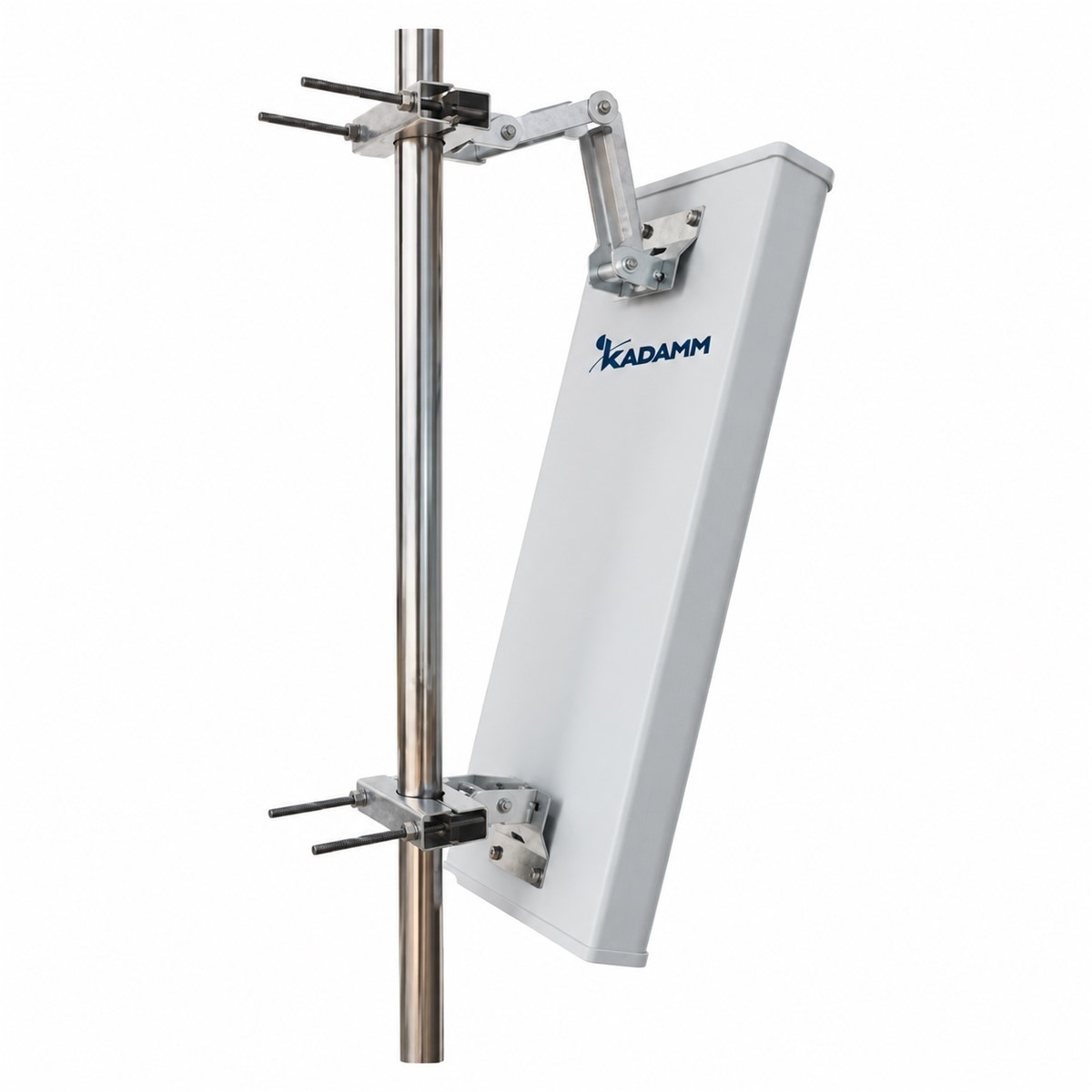

KADAMM APWX245920 — внешняя секторная антенна Wi-Fi 2400–2500 / 5400–5900 МГц, 20 дБи, 65°, 4 порта

KADAMM APWX245920 — секторная антенна Wi-Fi для базовой станции «точка — многоточка»: она обслуживает абонентов в своём секторе. Диапазоны Wi-Fi — 2,4 и 5 ГГц; полосы антенны — 2400–2500 / 5400–5900 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому двухдиапазонная антенна закрывает обе задачи сразу: дальность и проникновение на 2,4 ГГц, скорость на 5 ГГц.

Антенна рассчитана на MIMO: входов — 4. Каждый вход подключают к своему радиотракту точки доступа; разные поляризации (вертикальная и горизонтальная или ±45°) дают независимые каналы, и скорость растёт без расширения полосы.

Ширина сектора — 65° выбирается под схему базовой станции: три сектора по 120° или четыре по 90° закрывают круг. Отношение вперёд/назад — ≥25 дБ показывает, насколько антенна ослабляет сигнал соседних секторов и чужих сетей сзади.

На 5 ГГц потери в коаксиальном кабеле заметно выше, чем на 2,4 ГГц: длинное снижение может «съесть» всё усиление антенны. Поэтому точку доступа стараются ставить ближе к антенне, а к ней вести Ethernet с питанием PoE.

Электрические параметры тракта: КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 895 × 280 × 80 мм; крепление: Ø30–60 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 4×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

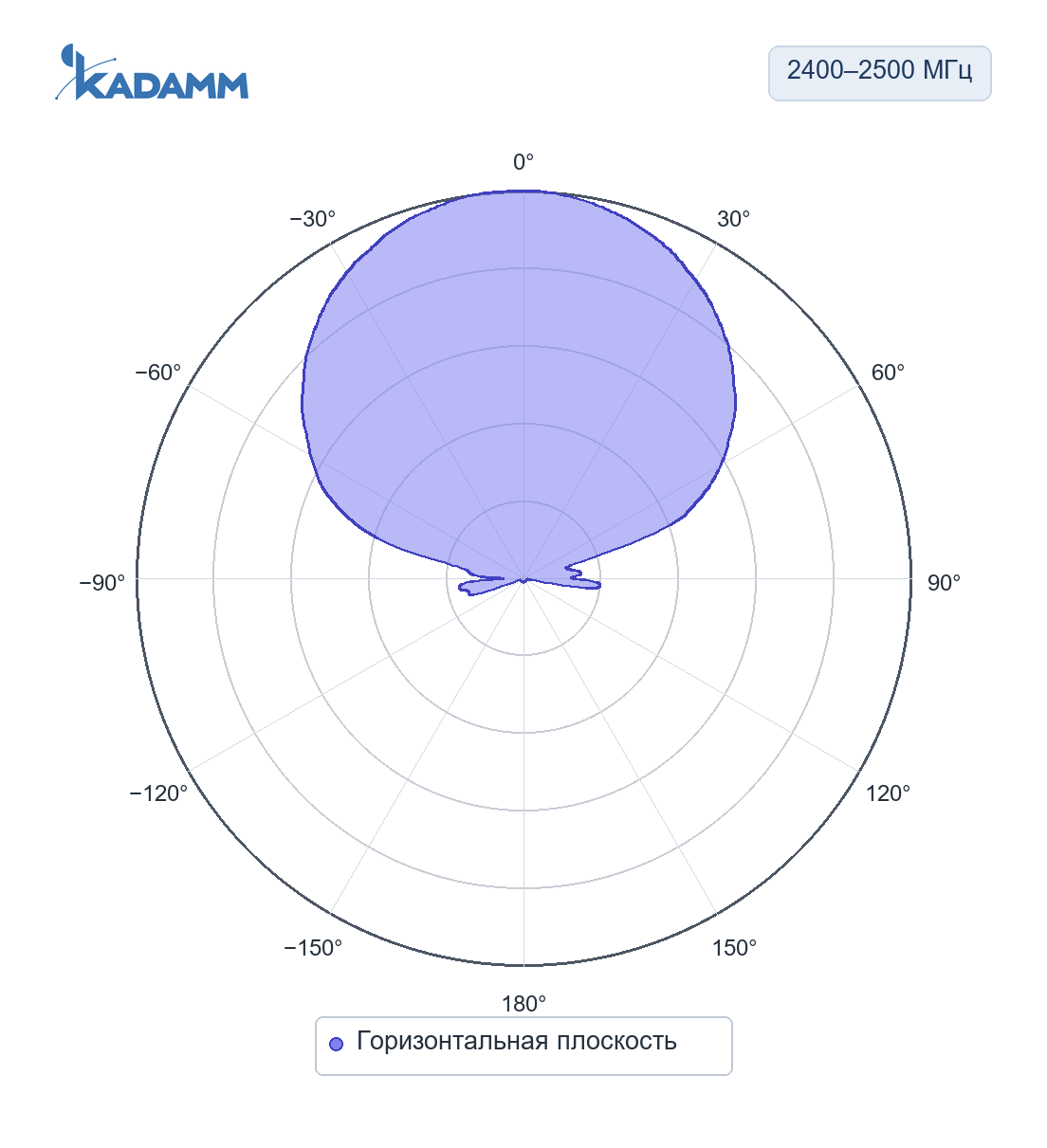

2400–2500 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65°, усиление в максимуме 17 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

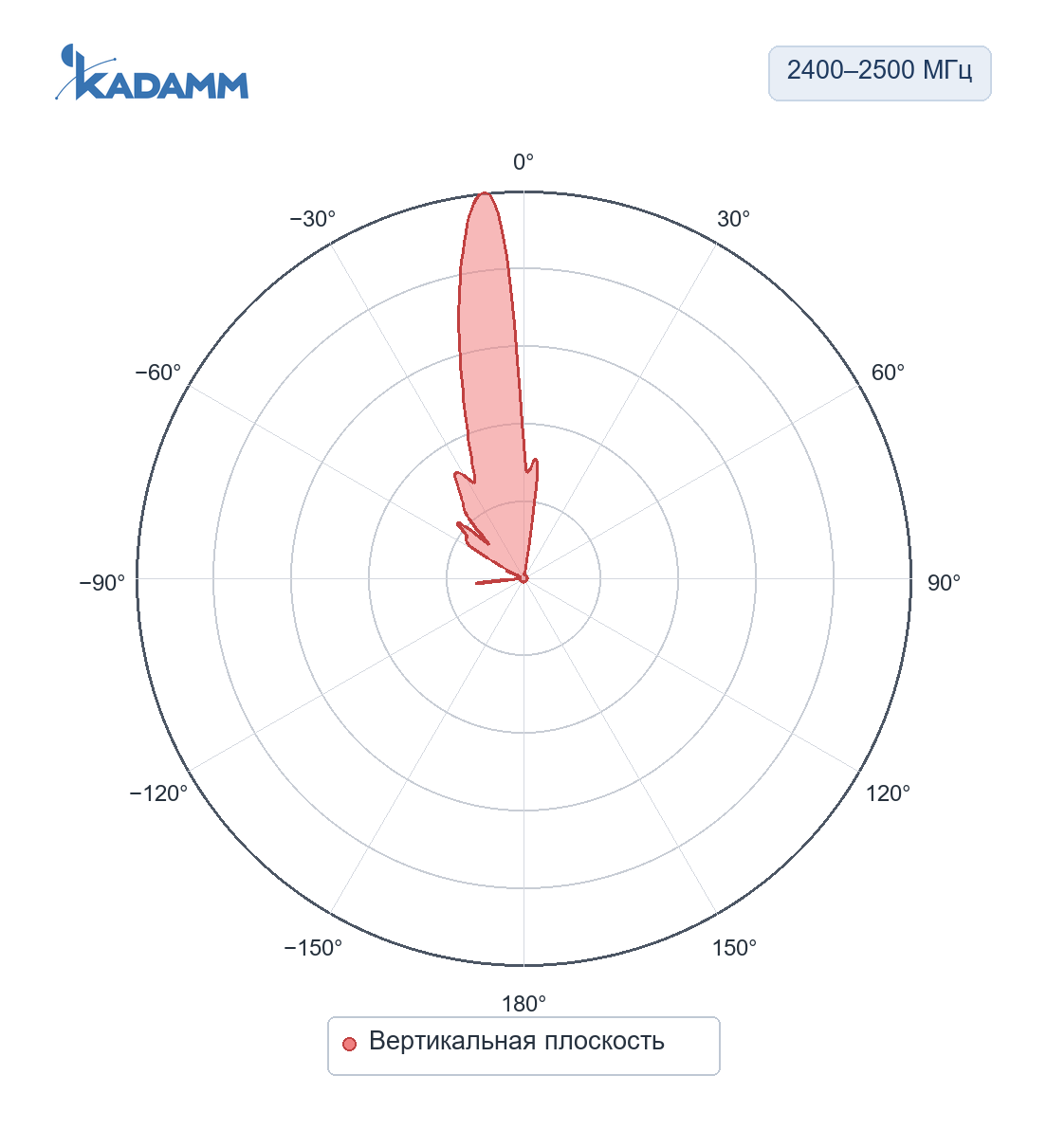

2400–2500 МГц, вертикальная плоскостьПо вертикали 7°, усиление в максимуме 17 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

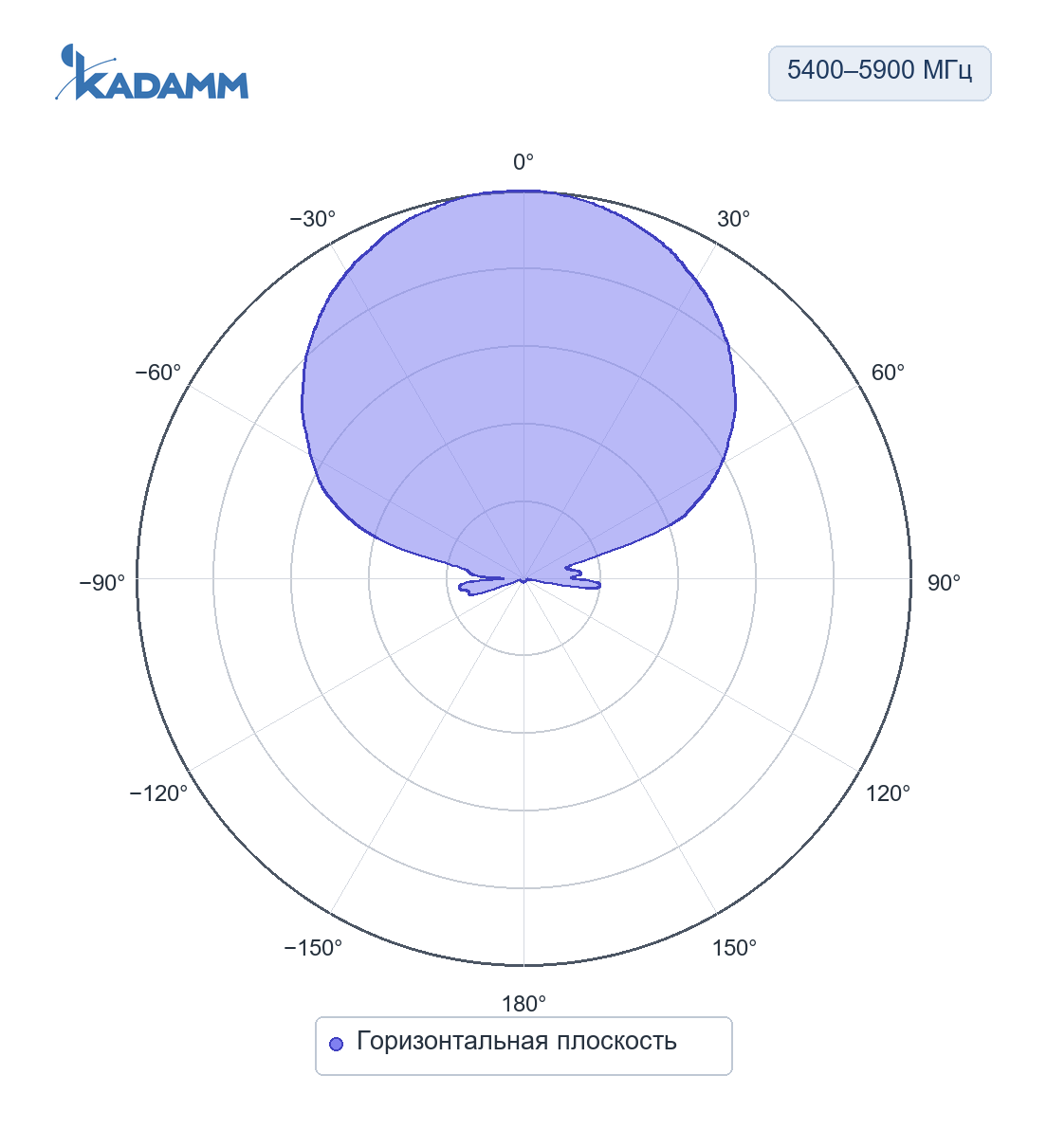

5400–5900 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65°, усиление в максимуме 20 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

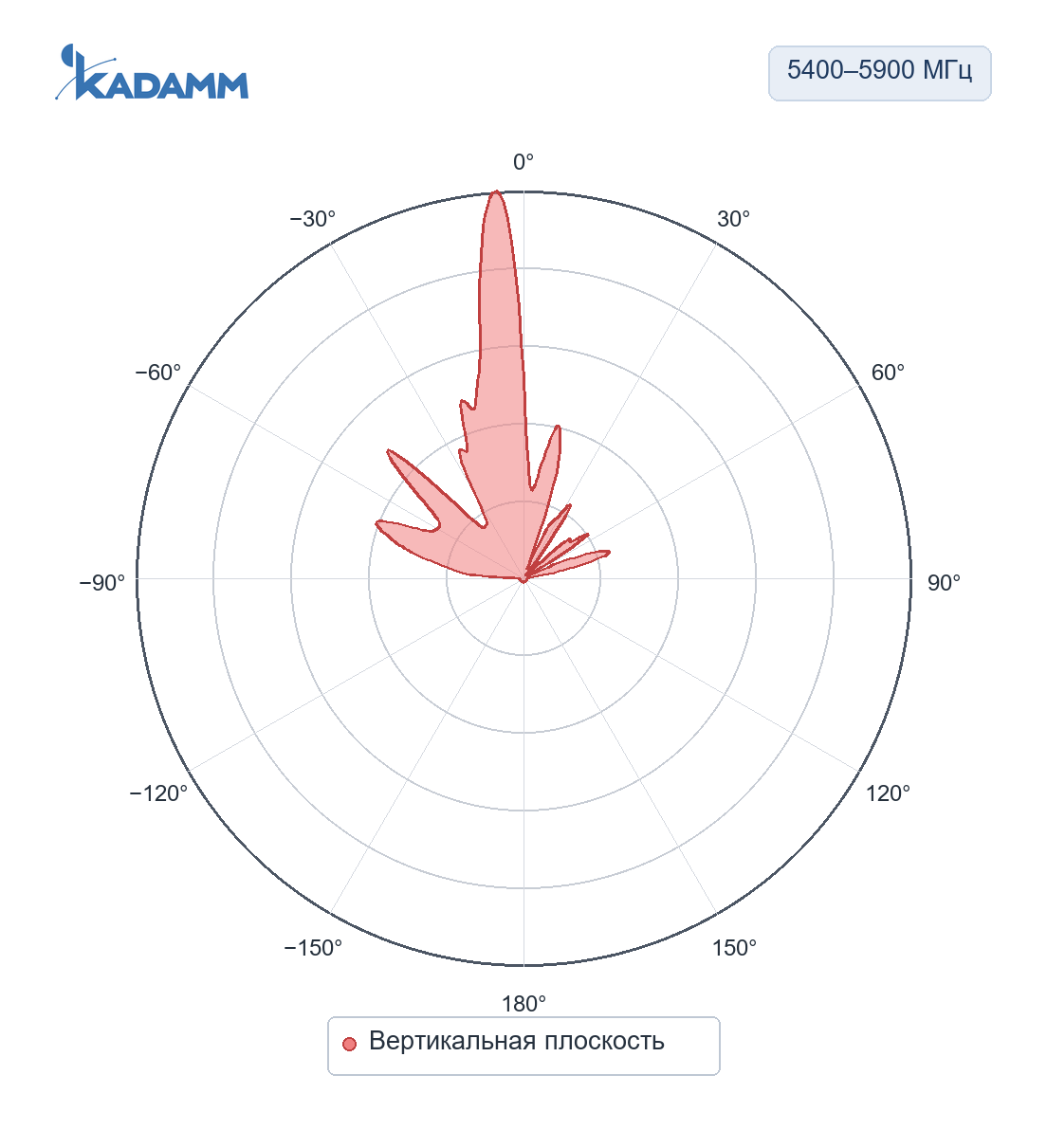

5400–5900 МГц, вертикальная плоскостьПо вертикали 5°, усиление в максимуме 20 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 5–7°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у APWX245920 — 4 × розетка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APWX245920 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APWX245920 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 20 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 20 = 60 дБм, то есть около 1000 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 4150 МГц (середина полосы 2400–5900 МГц): L = 32,45 + 20·lg 4150 + 20·lg 1 = 104,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 60 − 104,8 = −44,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Сети и службы в полосах APWX245920:

Перед заказом KADAMM APWX245920 сверьте с проектом:

• Частоты оборудования — внутри 2400–5900 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 4×N
• Опора и крепление — на трубу Ø30–60 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APWX245920 — на трубу Ø30–60 мм.
• APWX245920 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — 4 × розетка N (IEC 61169-16).
• После затяжки соединения APWX245920 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APWX245920 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
