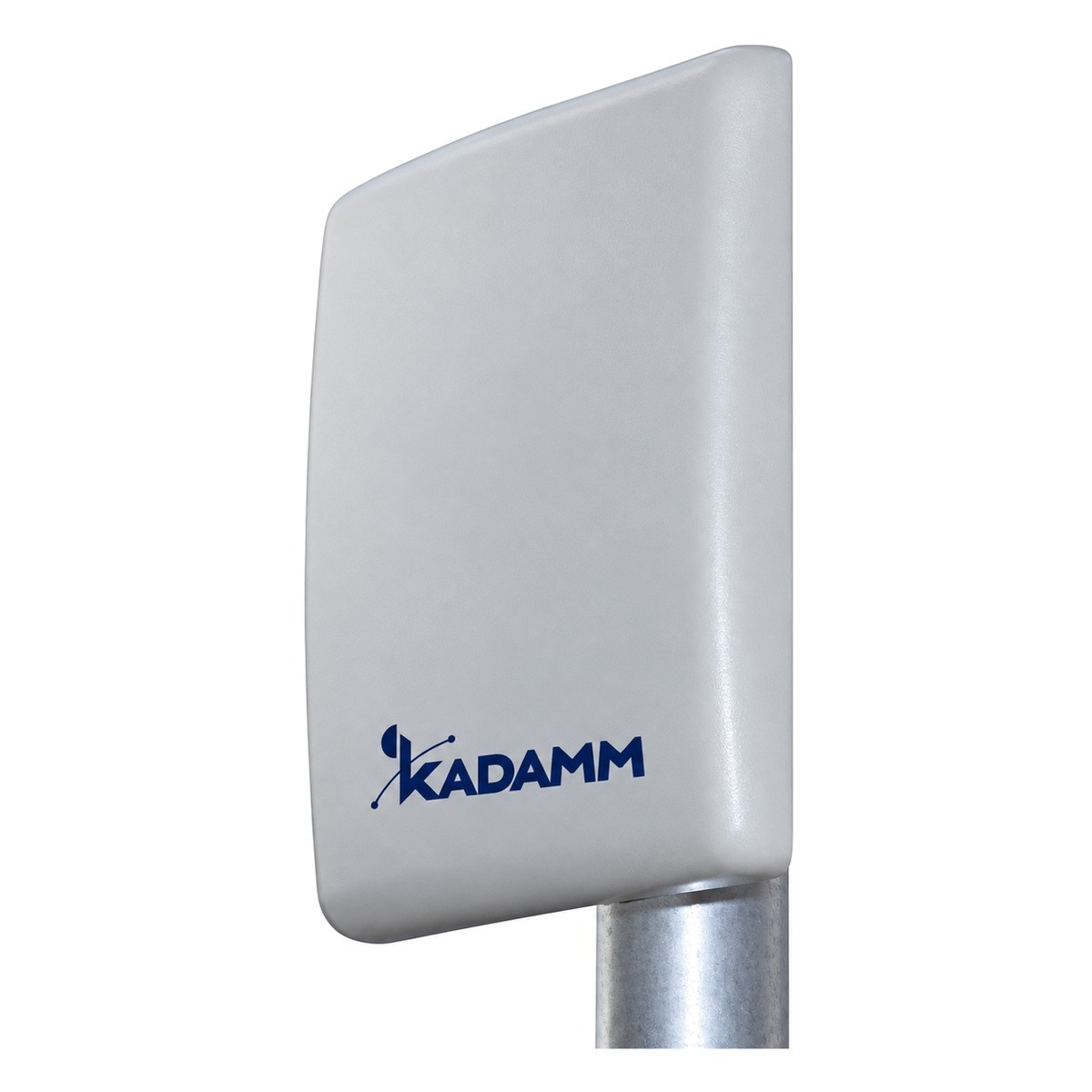

KADAMM APWD515814-3 — направленная антенна Wi-Fi: 5150–5850 МГц, усиление 14 дБи, луч 30°, 2 порта.
О модели
Полоса 5150–5850 МГц у KADAMM APWD515814-3 перекрывает Wi-Fi 5 ГГц — на этих частотах модель и применяют. При усилении 14 дБи модель APWD515814-3 подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 30°, в вертикальной — 30°.
Поляризация — две линейные (V+H). У KADAMM APWD515814-3 2 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Электрический наклон — 0°. Разъёмы: 2×N.
Габариты — 120 × 120 × 30 мм, масса 0,15 кг. Крепление: Ø30–50 мм. Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| Развязка между входами, дБ | ≥23 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 120 × 120 × 30 мм |
| Размеры упаковки | 138 × 138 × 74 мм |
| Масса антенны | 0,15 кг |
| Максимальная скорость ветра | 36,9 м/с |
| Материал радома | стабилизированный к УФ ABS |
| Механический наклон | −10 / +10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–50 мм |
Вопросы по модели
Рабочий диапазон APWD515814-3 — 5150–5850 МГц.
Коэффициент усиления APWD515814-3 — 14 дБи. Ширина луча по горизонтали — 30°.
У APWD515814-3 — 2×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление APWD515814-3: Ø30–50 мм. Габариты 120 × 120 × 30 мм, масса 0,15 кг.
Техническое описание APWD515814-3 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
