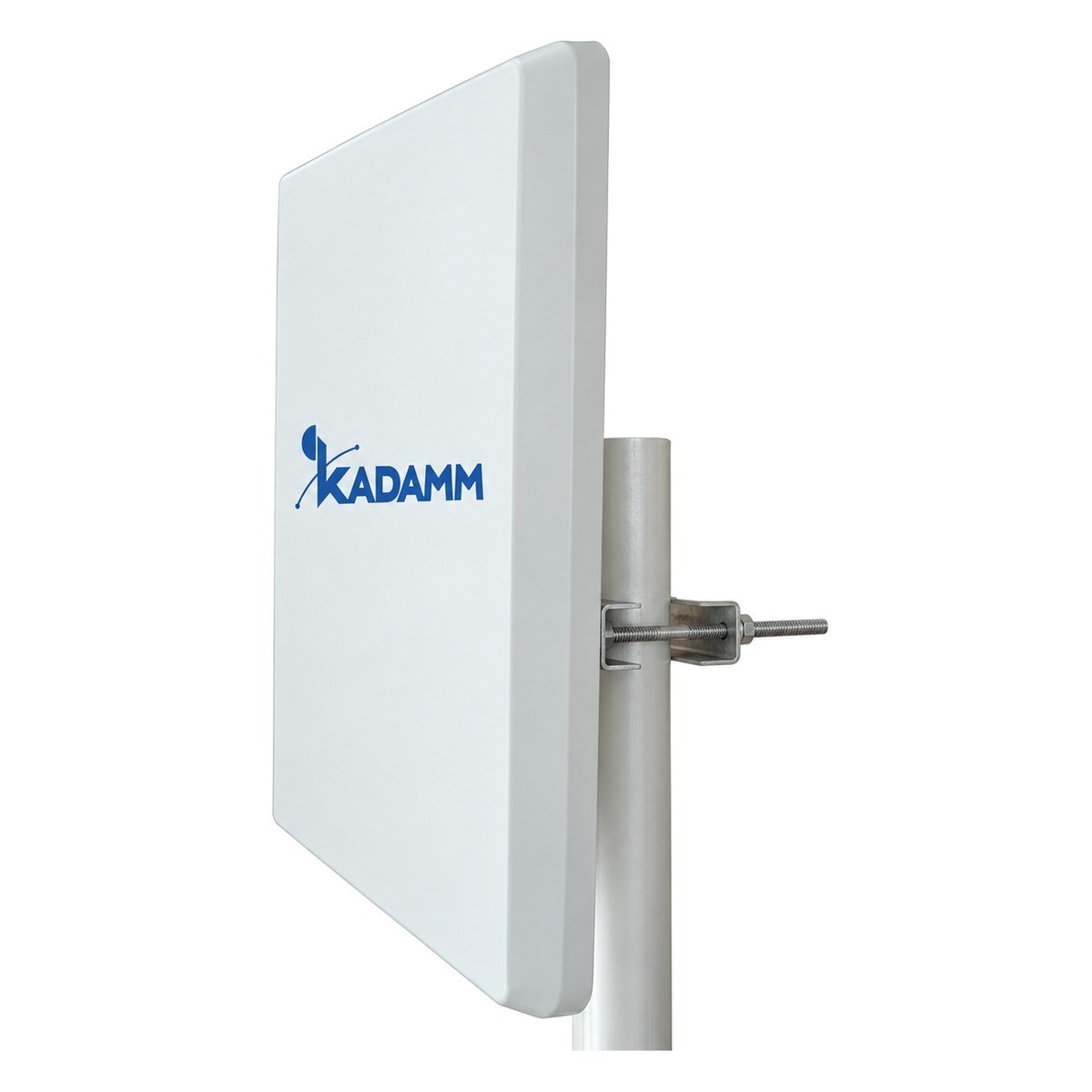

Направленная антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM APWD24BGT18; 2400–2500 МГц, усиление 19 дБи, луч 18°, 2 порта.
О модели
В рабочую полосу KADAMM APWD24BGT18 (2400–2500 МГц) попадают Wi-Fi 2,4 ГГц. Усиление 19 дБи у KADAMM APWD24BGT18 говорит об узком луче: антенна рассчитана на дальнюю зону. Ширина луча в горизонтальной плоскости — 18°, в вертикальной — 18°.
Поляризация — две линейные (V+H). У KADAMM APWD24BGT18 2 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Электрический наклон — 0°. Разъёмы: 2×N.
Габариты — 380 × 380 × 33 мм, масса 2,2 кг. Крепление: Ø48–115 мм. Работает при температуре −40…+65 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 19 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 18° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 18° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| Развязка между входами, дБ | ≥20 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 380 × 380 × 33 мм |
| Размеры упаковки | 440 × 440 × 140 мм |
| Масса антенны | 2,2 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −15 - +15° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø48–115 мм |
Вопросы по модели
Рабочий диапазон APWD24BGT18 — 2400–2500 МГц.
Коэффициент усиления APWD24BGT18 — 19 дБи. Ширина луча по горизонтали — 18°.
2×N. Исполнение APWD24BGT18 с другим разъёмом — уточняйте у менеджера.
Крепление APWD24BGT18: Ø48–115 мм. Габариты 380 × 380 × 33 мм, масса 2,2 кг.
Для APWD24BGT18 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
