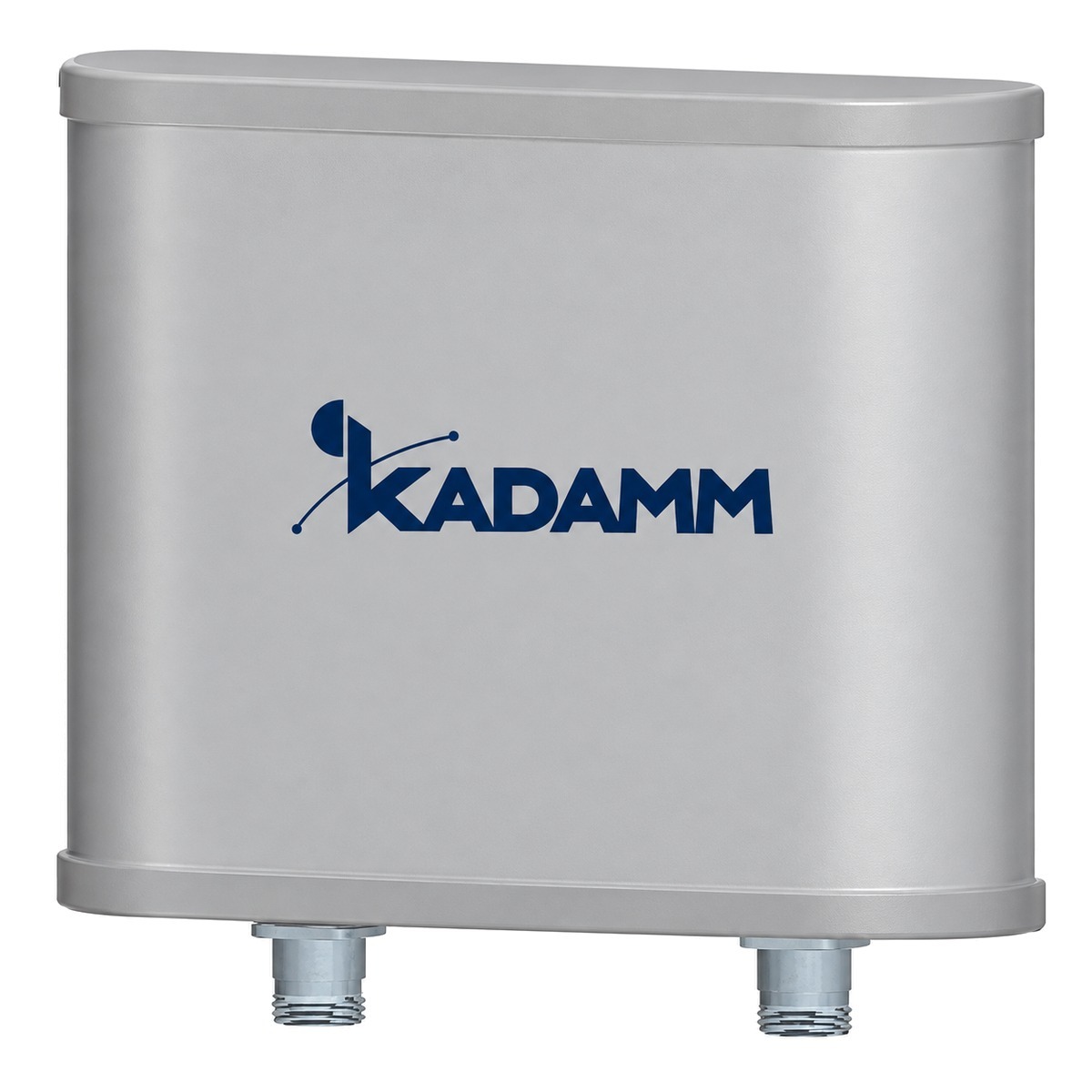

Направленная антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM APW2420DP16; 2400–2500 МГц, усиление 16 дБи, луч 20°, 2 порта.
О модели
По частотам (2400–2500 МГц) KADAMM APW2420DP16 подходит для систем: Wi-Fi 2,4 ГГц. С усилением 16 дБи модель APW2420DP16 собирает энергию в узкий луч и работает на дальность. Ширина луча в горизонтальной плоскости — 20°, в вертикальной — 30°.
Поляризация — ±45°. У KADAMM APW2420DP16 2 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 2×N.
Габариты — 280 × 320 × 80 мм, масса 2,7 кг. Крепление: Ø35–70 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 16 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 20° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) |
| Развязка между входами, дБ | ≥30 |
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 280 × 320 × 80 мм |
| Размеры упаковки | 380 × 400 × 170 мм |
| Масса антенны | 2,7 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–70 мм |
Вопросы по модели
Рабочий диапазон APW2420DP16 — 2400–2500 МГц.
Коэффициент усиления APW2420DP16 — 16 дБи. Ширина луча по горизонтали — 20°.
2×N. Исполнение APW2420DP16 с другим разъёмом — уточняйте у менеджера.
Крепление APW2420DP16: Ø35–70 мм. Габариты 280 × 320 × 80 мм, масса 2,7 кг.
Для APW2420DP16 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
