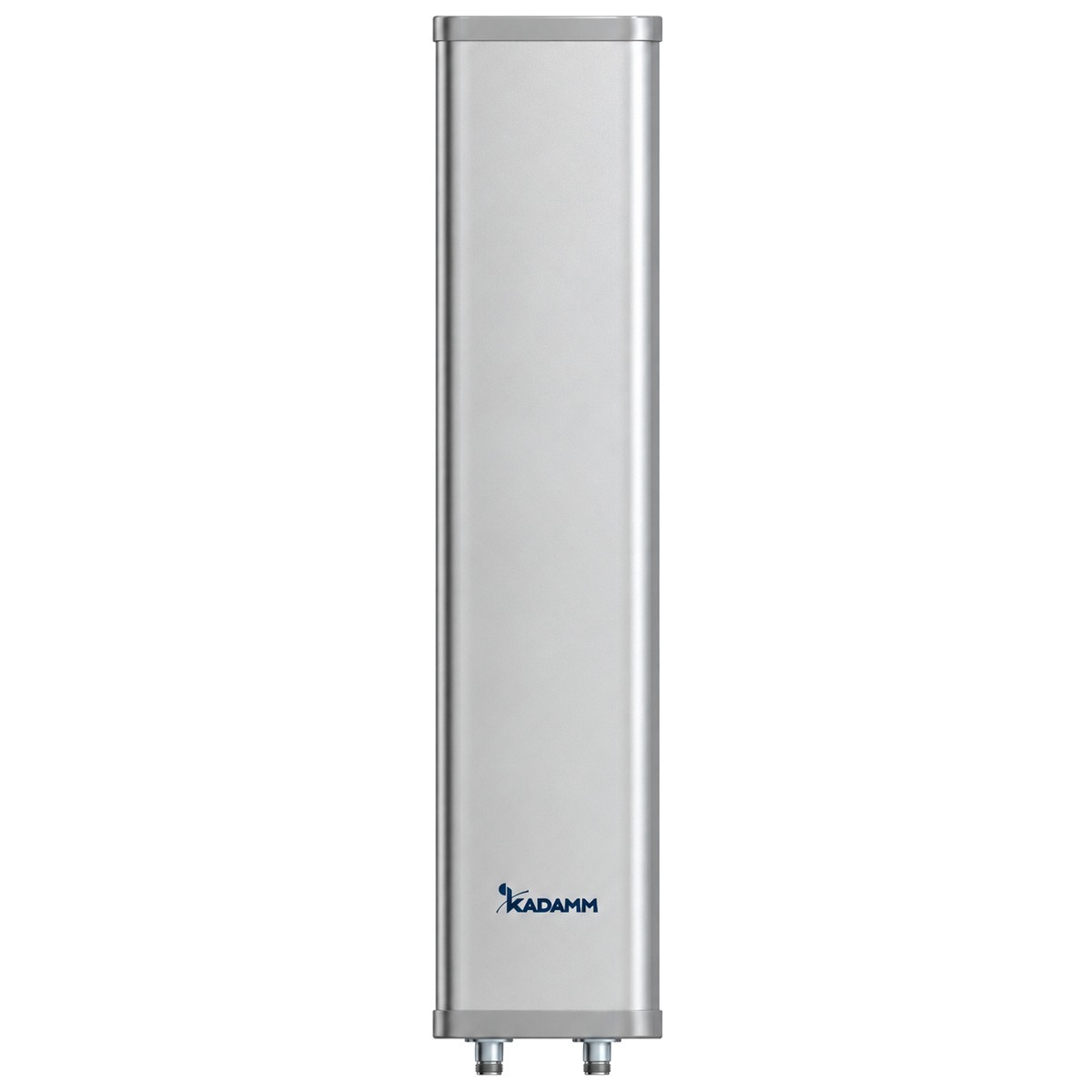

KADAMM APW2465VH17 — секторная антенна Wi-Fi: 2400–2500 МГц, усиление 17 дБи, луч 65°, 2 порта.
О модели
По частотам (2400–2500 МГц) KADAMM APW2465VH17 подходит для систем: Wi-Fi 2,4 ГГц. С усилением 17 дБи модель APW2465VH17 собирает энергию в узкий луч и работает на дальность. Ширина луча в горизонтальной плоскости — 65°, в вертикальной — 7,5°.
Поляризация — две линейные (V+H). У KADAMM APW2465VH17 2 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 2×N.
Габариты — 850 × 128 × 56 мм, масса 3,2 кг. Крепление: Ø35–75 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 17 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥25 (при ±60°: ≥20) |
| Подавление первого бокового лепестка, дБ | ≥15 |
| Развязка между входами, дБ | ≥32 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 850 × 128 × 56 мм |
| Размеры упаковки | 950 × 230 × 160 мм |
| Масса антенны | 3,2 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Вопросы по модели
Рабочий диапазон APW2465VH17 — 2400–2500 МГц.
Коэффициент усиления APW2465VH17 — 17 дБи. Ширина луча по горизонтали — 65°.
2×N. Исполнение APW2465VH17 с другим разъёмом — уточняйте у менеджера.
Крепление APW2465VH17: Ø35–75 мм. Габариты 850 × 128 × 56 мм, масса 3,2 кг.
Для APW2465VH17 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
