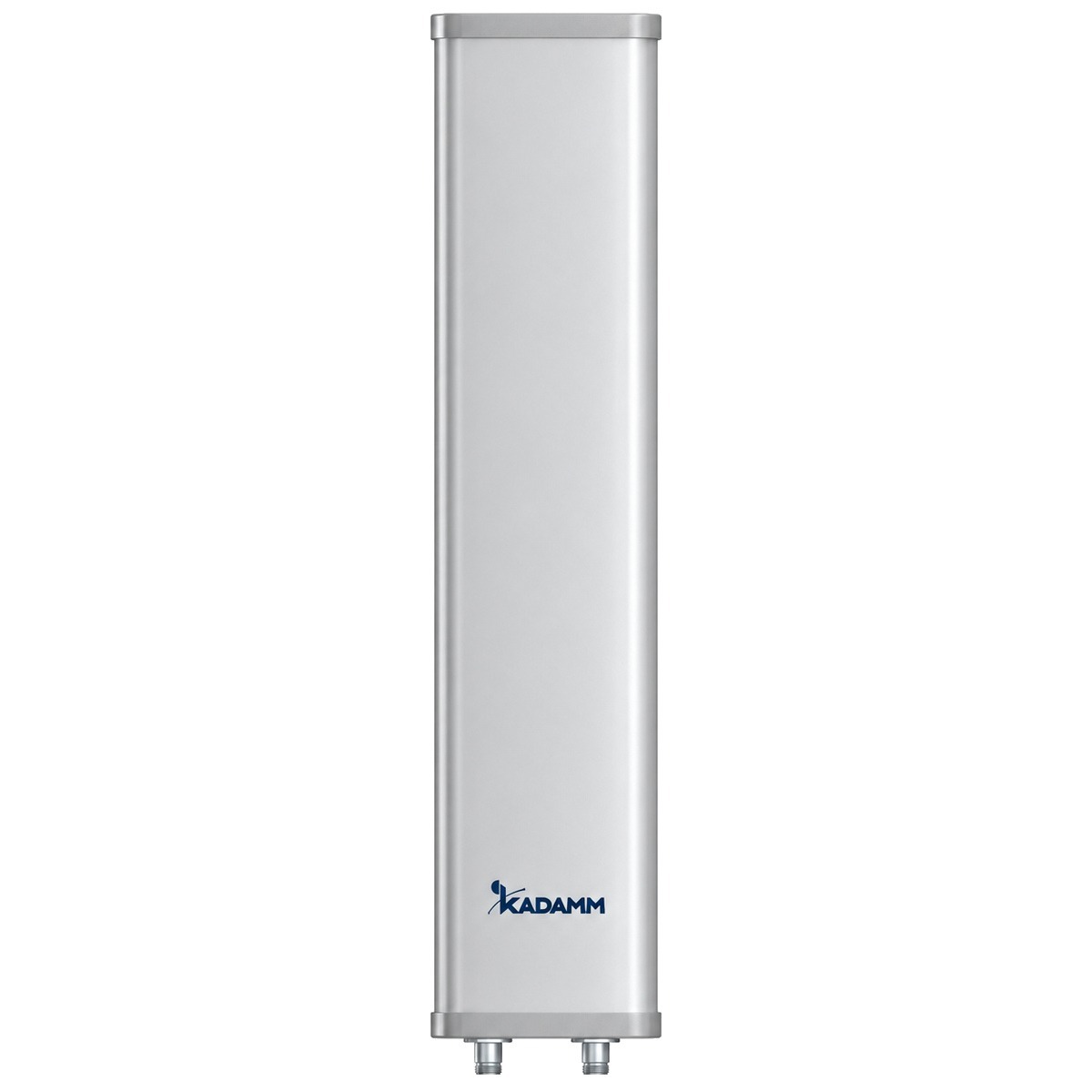

Секторная антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM APW2465VH15; 2400–2500 МГц, усиление 15 дБи, луч 65°, 2 порта.
О модели
Полоса 2400–2500 МГц у KADAMM APW2465VH15 перекрывает Wi-Fi 2,4 ГГц — на этих частотах модель и применяют. С усилением 15 дБи модель APW2465VH15 собирает энергию в узкий луч и работает на дальность. Ширина луча в горизонтальной плоскости — 65°, в вертикальной — 15°.
Поляризация — две линейные (V+H). 2 разъёма KADAMM APW2465VH15 дают отдельные входы на каждую систему и поляризацию. Разъёмы: 2×N.
Масса — 1,5 кг, размеры 450 × 128 × 56 мм. Крепление: Ø35–75 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 15 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥25 (при ±60°: ≥20) |
| Подавление первого бокового лепестка, дБ | ≥15 |
| Развязка между входами, дБ | ≥30 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 450 × 128 × 56 мм |
| Размеры упаковки | 550 × 230 × 160 мм |
| Масса антенны | 1,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Вопросы по модели
Рабочий диапазон APW2465VH15 — 2400–2500 МГц.
Коэффициент усиления APW2465VH15 — 15 дБи. Ширина луча по горизонтали — 65°.
У APW2465VH15 — 2×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление APW2465VH15: Ø35–75 мм. Габариты 450 × 128 × 56 мм, масса 1,5 кг.
Техническое описание APW2465VH15 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
