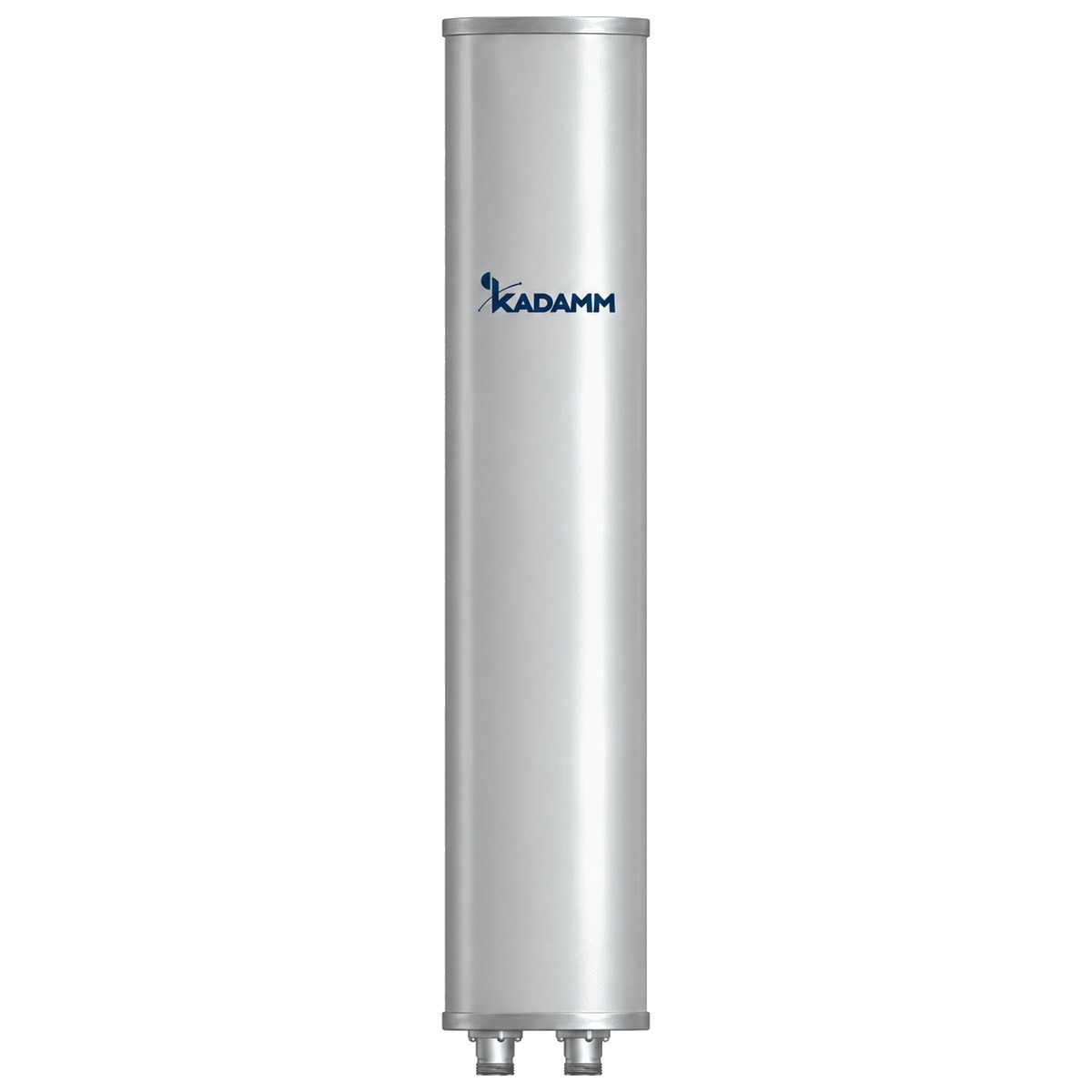

Секторная антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM APW2465D20; 2300–2500 МГц, усиление 20,5 дБи, луч 60°, 2 порта.
О модели
В рабочую полосу KADAMM APW2465D20 (2300–2500 МГц) попадают LTE 2300 (TDD) и Wi-Fi 2,4 ГГц. С усилением 20,5 дБи модель APW2465D20 собирает энергию в узкий луч и работает на дальность. Ширина луча в горизонтальной плоскости — 60°, в вертикальной — 3,0°.
Поляризация — ±45°. 2 разъёма KADAMM APW2465D20 дают отдельные входы на каждую систему и поляризацию. Электрический наклон — 0°. Разъёмы: 2×N.
Масса — 7,3 кг, размеры 2150 × 160 × 81 мм. Крепление: Ø50–110 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2300–2500 МГц |
| Коэффициент усиления, дБи | 20,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 60° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 3,0° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Электрический наклон | 0° |
| Развязка между входами, дБ | ≥25 |
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2150 × 160 × 81 мм |
| Размеры упаковки | 2380 × 280 × 160 мм |
| Масса антенны | 7,3 кг |
| Материал радома | УФ-стойкий ПВХ |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–110 мм |
Вопросы по модели
Рабочий диапазон APW2465D20 — 2300–2500 МГц.
Коэффициент усиления APW2465D20 — 20,5 дБи. Ширина луча по горизонтали — 60°.
У APW2465D20 — 2×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление APW2465D20: Ø50–110 мм. Габариты 2150 × 160 × 81 мм, масса 7,3 кг.
Для APW2465D20 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
