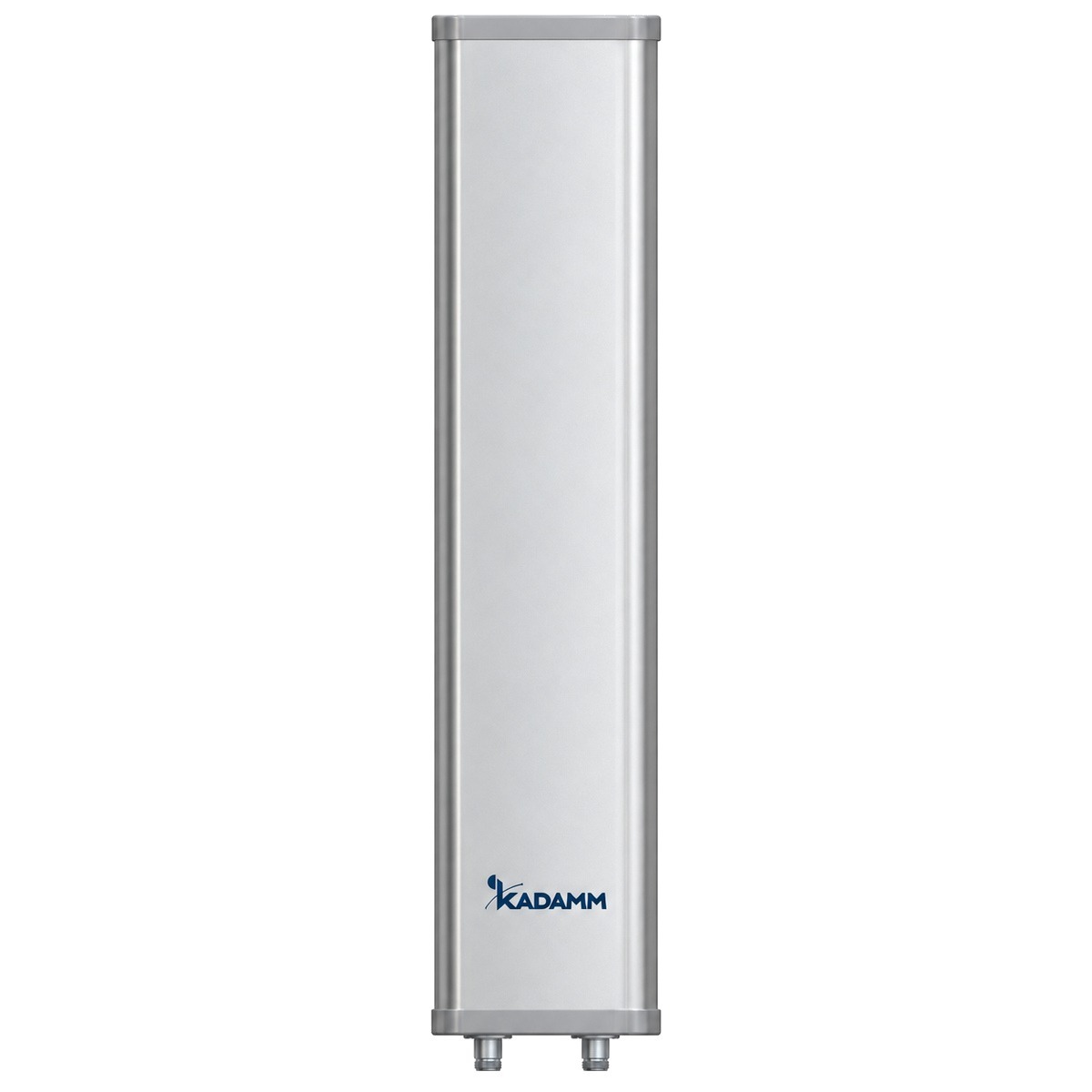

KADAMM APW2465DP18 — внешняя секторная антенна Wi-Fi 2400–2500 МГц, 18 дБи, 2 порта

Name: KADAMM APW2465DP18 — внешняя секторная антенна Wi-Fi 2400–2500 МГц, 18 дБи, 2 порта
Brand: КАДАММ
SKU: APW2465DP18

Производитель:КАДАММ

Артикул: APW2465DP18

Техническое описание KADAMM APW2465DP18

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Секторная антенна Wi-Fi

KADAMM APW2465DP18 — секторная антенна Wi-Fi: 2400–2500 МГц, усиление 18 дБи, луч 65°, 2 порта.

2400–2500 МГц

Диапазон

18 дБи

Усиление

65°

Ширина луча (Г)

2×N

Разъёмы

1160 мм

Высота

О модели

По частотам (2400–2500 МГц) KADAMM APW2465DP18 подходит для систем: Wi-Fi 2,4 ГГц. Усиление 18 дБи у KADAMM APW2465DP18 говорит об узком луче: антенна рассчитана на дальнюю зону. Ширина луча в горизонтальной плоскости — 65°, в вертикальной — 6,5°.

Поляризация — ±45°. 2 разъёма KADAMM APW2465DP18 дают отдельные входы на каждую систему и поляризацию. Разъёмы: 2×N.

Масса — 3,6 кг, размеры 1160 × 128 × 56 мм. Крепление: Ø35–75 мм. Работает при температуре −40…+60 °C.

На что смотреть при подборе

Полоса 2400–2500 МГцПроверьте, что частоты вашей системы лежат внутри полосы APW2465DP18 с запасом по краям.

Усиление 18 дБиДля KADAMM APW2465DP18 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.

Луч 65°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM APW2465DP18.

КСВН ≤1,5Согласование KADAMM APW2465DP18 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

Мощность 200 ВтПредел для KADAMM APW2465DP18 на один порт; суммарную мощность передатчиков сверяйте с ним.

Условия работыKADAMM APW2465DP18: температура −40…+60 °C.

Технические характеристики

Параметр	Значение
Диапазон частот	2400–2500 МГц
Коэффициент усиления, дБи	18
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	65°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	6,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	≥25
Поляризационная развязка (кроссполяризационная), дБ	≥15 (при ±60°: ≥10)
Подавление первого бокового лепестка, дБ	≥15
Развязка между входами, дБ	≥30
Поляризация	±45°
КСВН	≤1,5
Входное сопротивление	50 Ом
Максимальная мощность на порт	200 Вт

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	2 × розетка N (IEC 61169-16)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	1160 × 128 × 56 мм
Размеры упаковки	1280 × 260 × 160 мм
Масса антенны	3,6 кг
Максимальная скорость ветра	60 м/с
Материал радома	Непластифицированный ПВХ (uPVC)
Механический наклон	0–10°
Рабочая температура	−40…+60 °C
Крепление на трубу	Ø35–75 мм

Вопросы по модели

На каких частотах работает KADAMM APW2465DP18?

Рабочий диапазон APW2465DP18 — 2400–2500 МГц.

Какое усиление у KADAMM APW2465DP18?

Коэффициент усиления APW2465DP18 — 18 дБи. Ширина луча по горизонтали — 65°.

Какой разъём у KADAMM APW2465DP18?

2×N. Исполнение APW2465DP18 с другим разъёмом — уточняйте у менеджера.

Как крепится KADAMM APW2465DP18?

Крепление APW2465DP18: Ø35–75 мм. Габариты 1160 × 128 × 56 мм, масса 3,6 кг.

Есть ли документы на KADAMM APW2465DP18?

Для APW2465DP18 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.

Другие модели раздела — каталог KADAMM.

Подбор KADAMM APW2465DP18 под ваш объект
