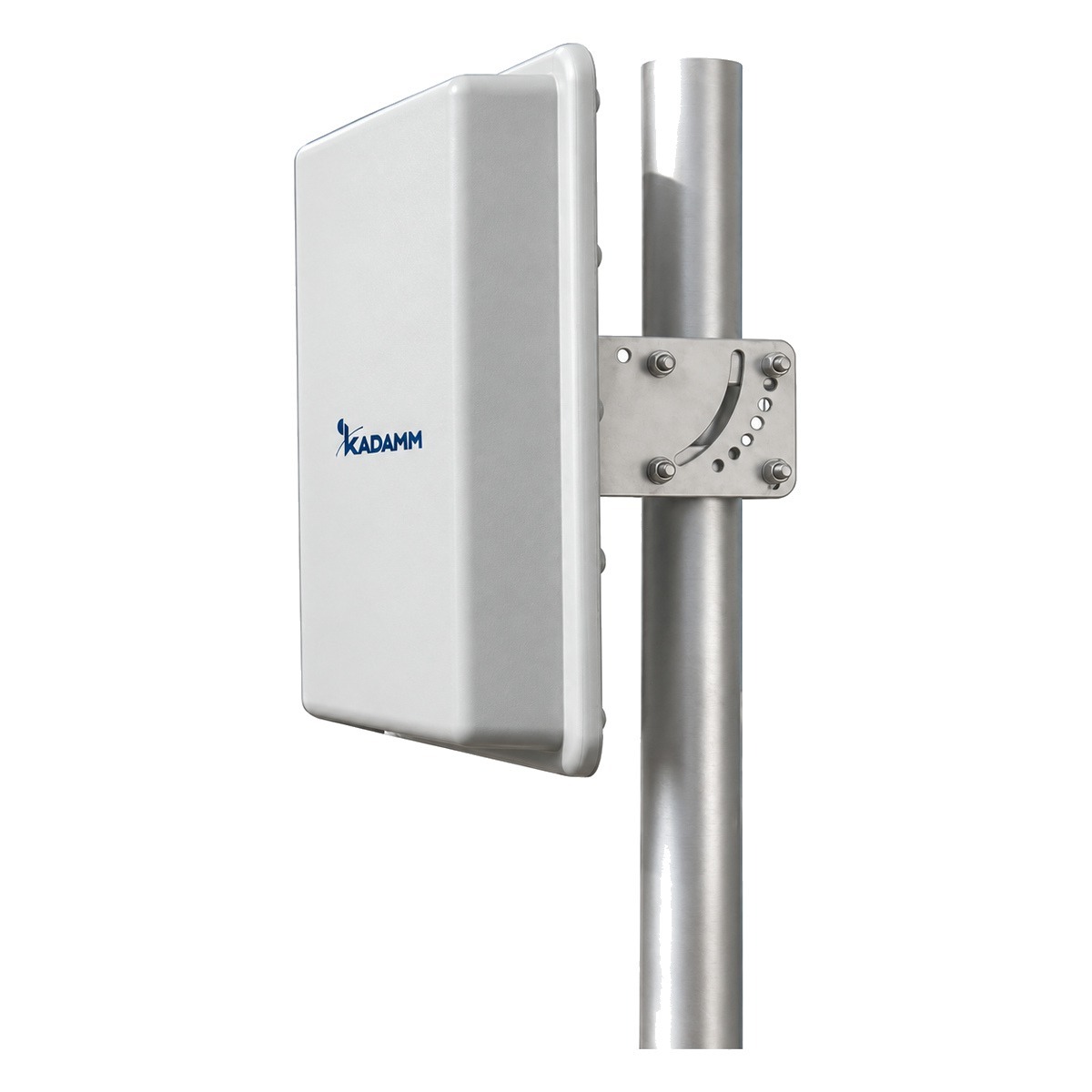

KADAMM APW245817 — направленная антенна Wi-Fi: 2400–2483 МГц и 5150–5850 МГц, усиление 20 дБи, луч 22°, 2 порта.
О модели
Полоса 2400–2483 МГц и 5150–5850 МГц у KADAMM APW245817 перекрывает Wi-Fi 2,4 ГГц и Wi-Fi 5 ГГц — на этих частотах модель и применяют. С усилением 20 дБи модель APW245817 собирает энергию в узкий луч и работает на дальность. Ширина луча в горизонтальной плоскости — 22°, в вертикальной — 22°.
Поляризация — вертикальная. 2 разъёма KADAMM APW245817 дают отдельные входы на каждую систему и поляризацию. Разъёмы: 2×U.FL.
Масса — 2,1 кг, размеры 325 × 325 × 65 мм. Крепление: Ø40–50 мм. Работает при температуре −40…+70 °C.
На что смотреть при подборе
Технические характеристики
Система 2400–2483 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 17 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 22° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 22° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥30 |
| КСВН | ≤2 |
Система 5150–5850 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 20 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 11° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥30 |
| КСВН | ≤2 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 20 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | U.FL или по заказу |
| Размеры (В × Ш × Г) | 325 × 325 × 65 мм |
| Масса антенны | 2,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø40–50 мм |
Вопросы по модели
Рабочий диапазон APW245817 — 2400–2483 / 5150–5850 МГц.
Коэффициент усиления APW245817 — 20 дБи. Ширина луча по горизонтали — 22°.
У APW245817 — 2×U.FL. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление APW245817: Ø40–50 мм. Габариты 325 × 325 × 65 мм, масса 2,1 кг.
Техническое описание APW245817 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
