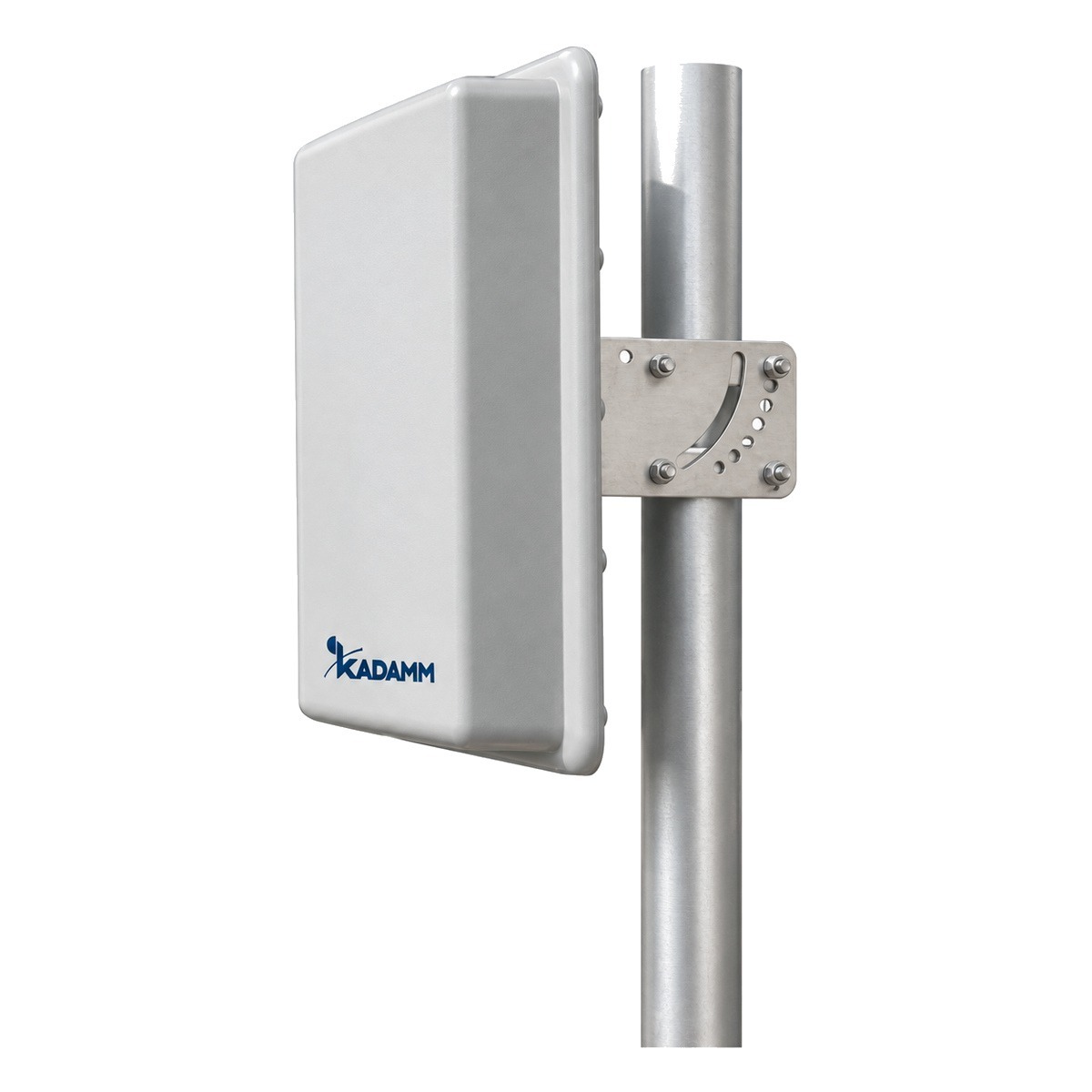

KADAMM APW245814 — направленная антенна Wi-Fi: 2400–2483 МГц и 5150–5850 МГц, усиление 17 дБи, луч 40°, 2 порта.
О модели
Полоса 2400–2483 МГц и 5150–5850 МГц у KADAMM APW245814 перекрывает Wi-Fi 2,4 ГГц и Wi-Fi 5 ГГц — на этих частотах модель и применяют. С усилением 17 дБи модель APW245814 собирает энергию в узкий луч и работает на дальность. Ширина луча в горизонтальной плоскости — 40°, в вертикальной — 20°.
Поляризация — вертикальная. У KADAMM APW245814 2 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 2×U.FL.
Масса — 2,1 кг, размеры 325 × 325 × 65 мм. Крепление: Ø40–50 мм. Рабочие температуры — −40…+70 °C.
На что смотреть при подборе
Технические характеристики
Система 2400–2483 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 40° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 20° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥30 |
| КСВН | ≤2 |
Система 5150–5850 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 17 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 20° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥30 |
| КСВН | ≤2 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 20 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | U.FL или по заказу |
| Размеры (В × Ш × Г) | 325 × 325 × 65 мм |
| Масса антенны | 2,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø40–50 мм |
Вопросы по модели
Рабочий диапазон APW245814 — 2400–2483 / 5150–5850 МГц.
Коэффициент усиления APW245814 — 17 дБи. Ширина луча по горизонтали — 40°.
2×U.FL. Исполнение APW245814 с другим разъёмом — уточняйте у менеджера.
Крепление APW245814: Ø40–50 мм. Габариты 325 × 325 × 65 мм, масса 2,1 кг.
Для APW245814 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
