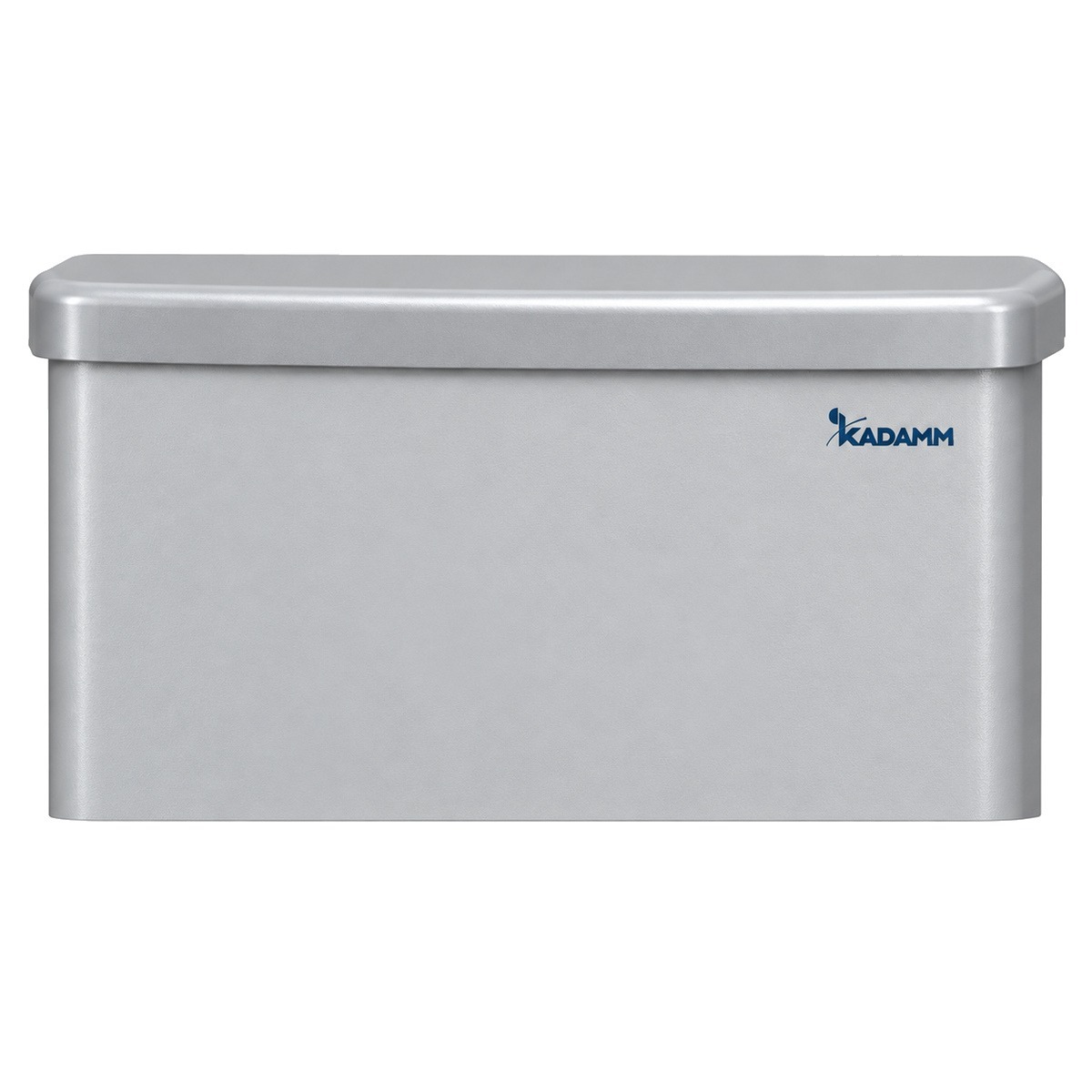

Модель KADAMM APW2445VH14: направленная антенна Wi-Fi, 2400–2500 МГц, усиление 14 дБи, луч 45°, 2 порта.
О модели
По частотам (2400–2500 МГц) KADAMM APW2445VH14 подходит для систем: Wi-Fi 2,4 ГГц. При усилении 14 дБи модель APW2445VH14 подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 45°, в вертикальной — 28°.
Поляризация — две линейные (V+H). У KADAMM APW2445VH14 2 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 2×N.
Масса — 1,2 кг, размеры 250 × 167 × 55 мм. Крепление: Ø35–75 мм. Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 45° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 28° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) |
| Развязка между входами, дБ | ≥30 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 250 × 167 × 55 мм |
| Размеры упаковки | 295 × 180 × 125 мм |
| Масса антенны | 1,2 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Вопросы по модели
Рабочий диапазон APW2445VH14 — 2400–2500 МГц.
Коэффициент усиления APW2445VH14 — 14 дБи. Ширина луча по горизонтали — 45°.
У APW2445VH14 — 2×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление APW2445VH14: Ø35–75 мм. Габариты 250 × 167 × 55 мм, масса 1,2 кг.
Для APW2445VH14 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
