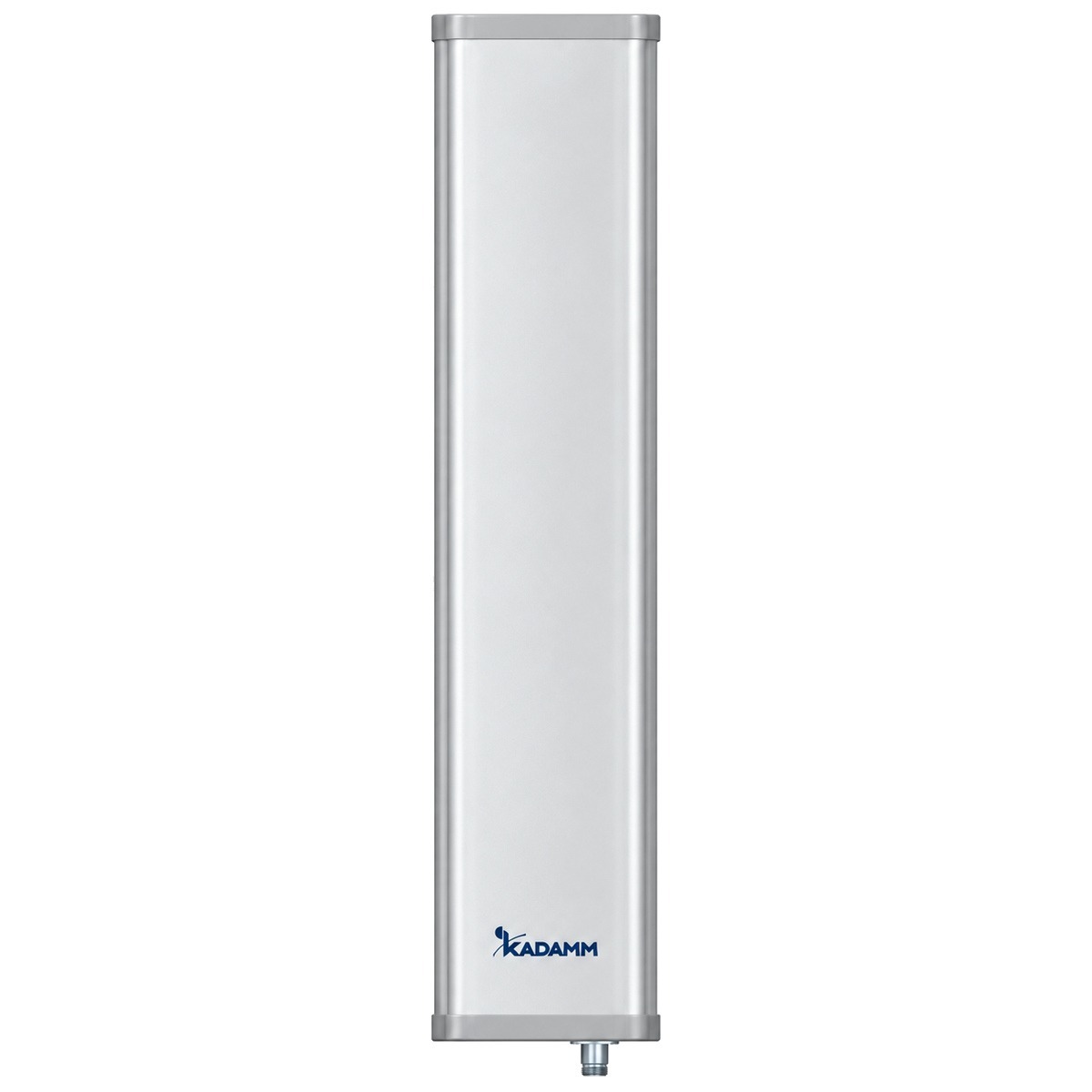

KADAMM APW24120VP16B — секторная антенна Wi-Fi: 2400–2500 МГц, усиление 16 дБи, луч 120°.
О модели
В рабочую полосу KADAMM APW24120VP16B (2400–2500 МГц) попадают Wi-Fi 2,4 ГГц. Усиление 16 дБи у KADAMM APW24120VP16B говорит об узком луче: антенна рассчитана на дальнюю зону. Ширина луча в горизонтальной плоскости — 120°, в вертикальной — 6,5°.
Поляризация — вертикальная. Разъёмы: 1×N.
Габариты — 1160 × 128 × 56 мм, масса 3,3 кг. Крепление: Ø35–75 мм. Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 16 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Подавление первого бокового лепестка, дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1160 × 128 × 56 мм |
| Размеры упаковки | 1280 × 230 × 160 мм |
| Масса антенны | 3,3 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Вопросы по модели
Рабочий диапазон APW24120VP16B — 2400–2500 МГц.
Коэффициент усиления APW24120VP16B — 16 дБи. Ширина луча по горизонтали — 120°.
У APW24120VP16B — 1×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление APW24120VP16B: Ø35–75 мм. Габариты 1160 × 128 × 56 мм, масса 3,3 кг.
Техническое описание APW24120VP16B и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
