Направленная панельная антенна УКВ-диапазона: 400–430 МГц, усиление 9,5 дБи, луч 80°.
Что представляет собой антенна
KADAMM APVT-400430-0980 — направленная панельная антенна УКВ-диапазона диапазона 400–430 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 80°, а назад — ослабленно (отношение вперёд/назад ≥15 дБ).
Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.
Пример расчёта: на 415 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 415 + 20·lg 10 ≈ 104,8 дБ. Антенна с усилением 9,5 дБи сокращает их на 9,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −54,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 1350 × 280 × 130 мм; крепление: Ø30–60 мм; радом — пвх; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 400–430 МГц, у APVT-3850-1165 — 380–500 МГц
- Усиление 9,5 дБи, у APVT-3850-1165 — 11,5 дБи (меньше на 2 дБ)
- Луч по горизонтали 80°, у APVT-3850-1165 — 65°
- Разъём N, у APVT-3850-1165 — 7-16 DIN
- Габариты 1350 × 280 × 130 мм, у APVT-3850-1165 — 1050 × 450 × 145 мм
KADAMM APVT-3850-1165 даёт больше усиления; у KADAMM APVT-400430-0980 в пользу выбора — свой набор полос.
- Полосы 400–430 МГц, у APVT-0685KB — 400–490 МГц
- Усиление 9,5 дБи, у APVT-0685KB — 6 дБи (больше на 3,5 дБ)
- Луч по горизонтали 80°, у APVT-0685KB — 85°
- Габариты 1350 × 280 × 130 мм, у APVT-0685KB — 240 × 230 × 50 мм
У KADAMM APVT-400430-0980 больше усиление; KADAMM APVT-0685KB выбирают, если важен её набор полос.

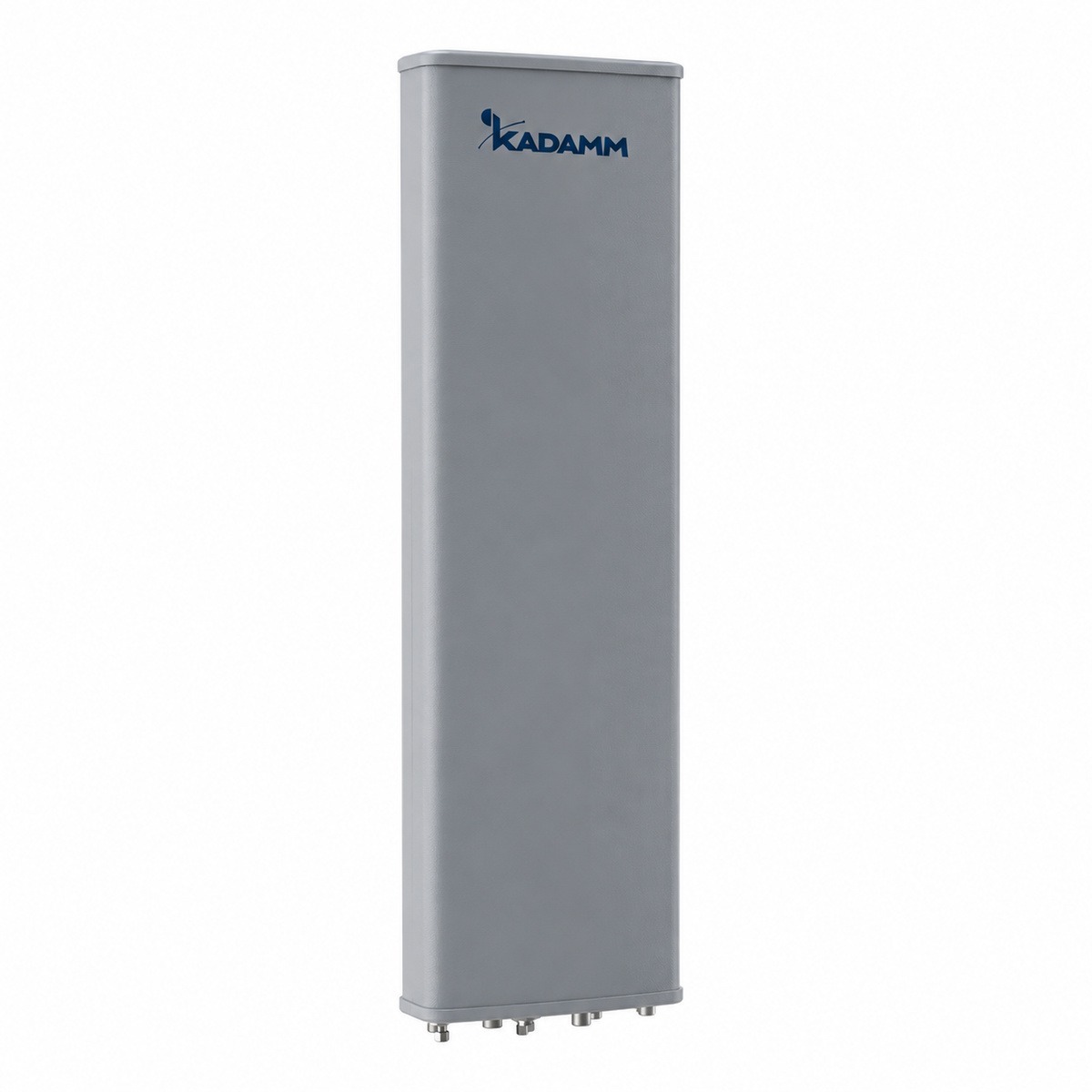

- Полосы 400–430 МГц, у APVT-380395-12105 — 380–395 МГц
- Усиление 9,5 дБи, у APVT-380395-12105 — 12 дБи (меньше на 2,5 дБ)
- Луч по горизонтали 80°, у APVT-380395-12105 — 105°
- Габариты 1350 × 280 × 130 мм, у APVT-380395-12105 — 1920 × 300 × 200 мм
KADAMM APVT-380395-12105 даёт больше усиления; у KADAMM APVT-400430-0980 в пользу выбора — свой набор полос.
Конструкция и материалы
Диаграммы направленности

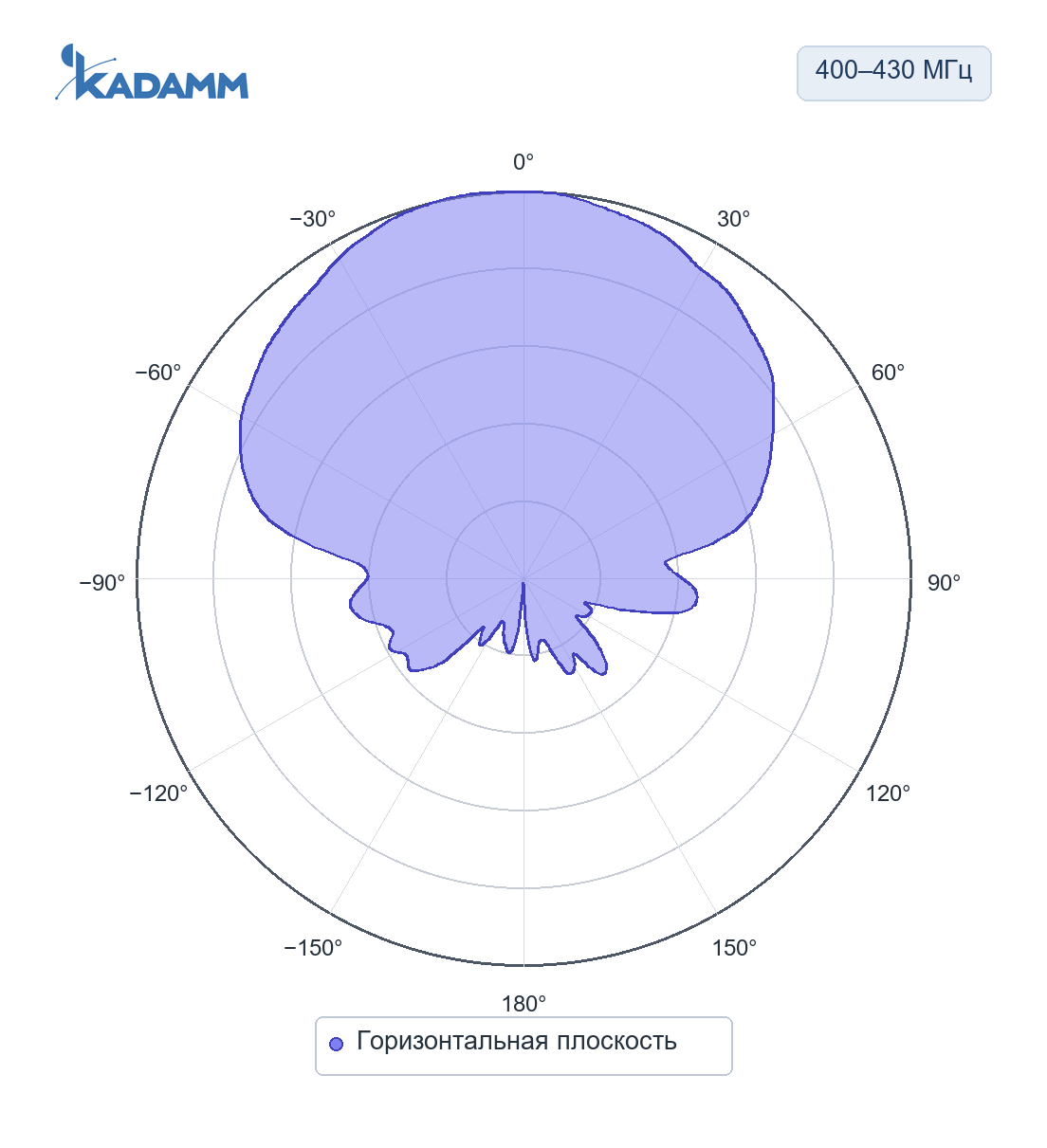

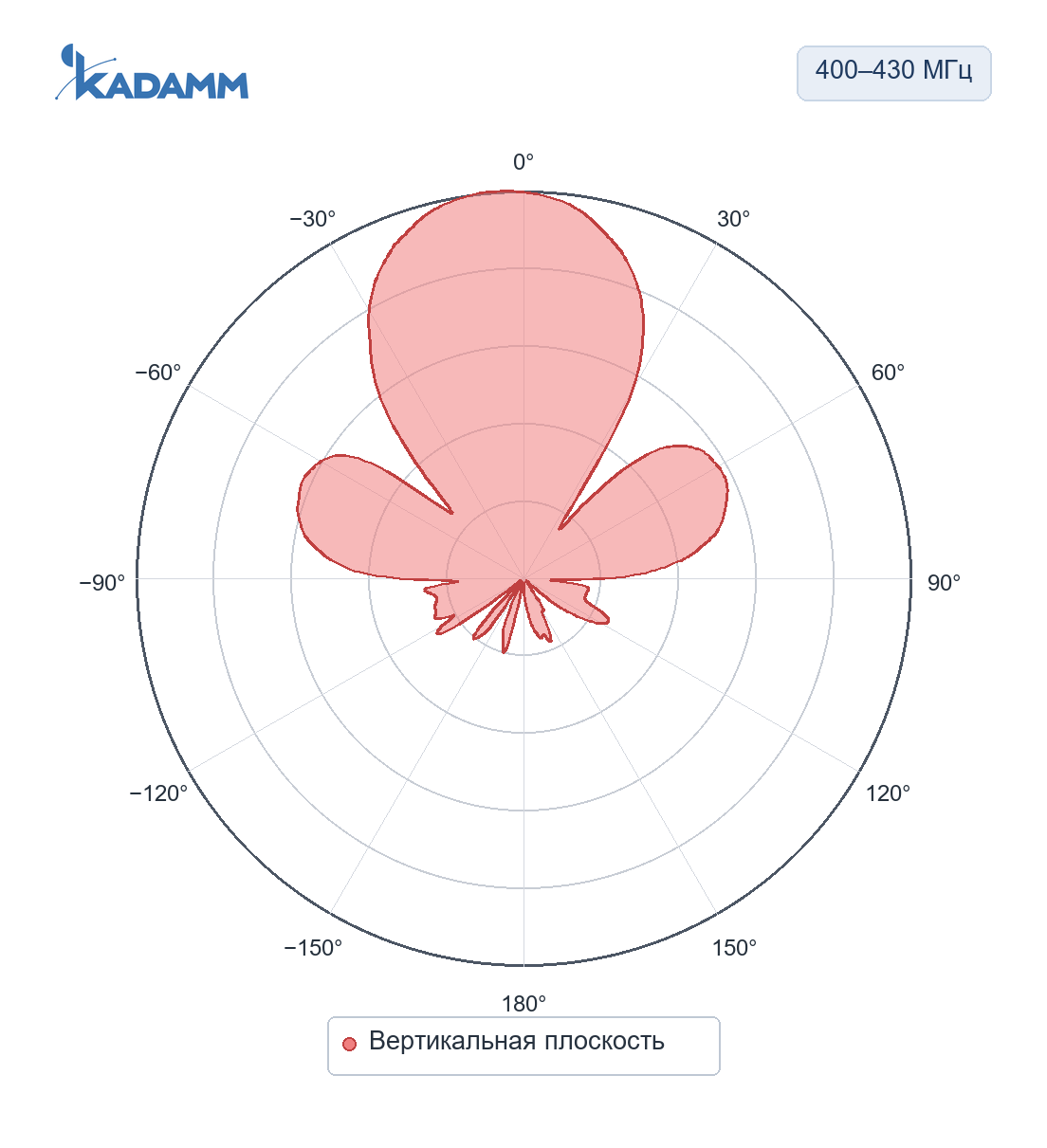

Ширина главного лепестка по уровню половинной мощности по горизонтали — 80°; по вертикали — 33°. Задний лепесток ослаблен не менее чем на 15 дБ относительно главного.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу APVT-400430-0980 с запасом по краям.
Значение APVT-400430-0980 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 80°; по ней видно, какой сектор закрывает APVT-400430-0980.
Согласование APVT-400430-0980 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт APVT-400430-0980.
Крепление: на трубу Ø30–60 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–430 МГц |
| Коэффициент усиления, дБи | 9,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 33° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1350 × 280 × 130 мм |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | ПВХ |
| Цвет радома | Серый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–60 мм |
| Масса антенны | уточняйте у менеджера |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у APVT-400430-0980 — розетка N (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APVT-400430-0980 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APVT-400430-0980 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 9,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 9,5 = 49,5 дБм, то есть около 89 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 415 МГц (середина полосы 400–430 МГц): L = 32,45 + 20·lg 415 + 20·lg 1 = 84,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 49,5 − 84,8 = −35,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.
Перед заказом KADAMM APVT-400430-0980 сверьте с проектом:
- Частоты оборудования — внутри 400–430 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 1×N
- Опора и крепление — на трубу Ø30–60 мм
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение

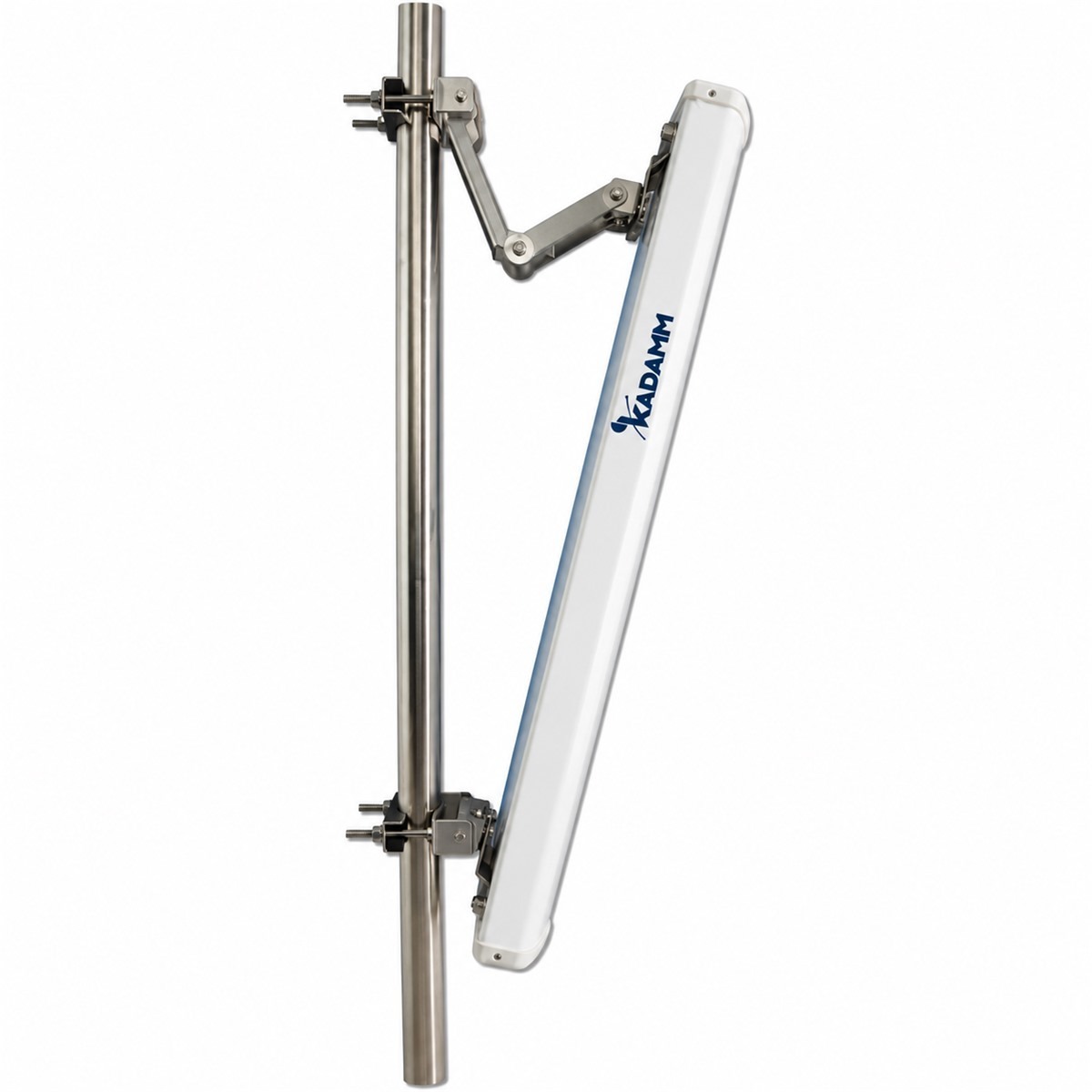

- Крепление APVT-400430-0980 — на трубу Ø30–60 мм.
- APVT-400430-0980 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
- Разъёмы — розетка N (IEC 61169-16).
- Уличные соединения APVT-400430-0980 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление APVT-400430-0980 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна КАДАММ APVT-400430-0980
- Монтажный комплект на трубу Ø30–60 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание APVT-400430-0980 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APVT-400430-0980 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APVT-400430-0980 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APVT-400430-0980 | KADAMM APVT-3850-1165 | KADAMM APVT-0685KB | KADAMM APVT-380395-12105 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 400–430 МГц | 380–500 МГц | 400–490 МГц | 380–395 МГц |
| Усиление | 9,5 дБи | 11,5 дБи | 6 дБи | 12 дБи |
| Луч по горизонтали | 80° | 65° | 85° | 105° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Электрический наклон | — | — | — | 0° |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 1350 × 280 × 130 мм | 1050 × 450 × 145 мм | 240 × 230 × 50 мм | 1920 × 300 × 200 мм |
| Масса | уточняйте у менеджера | 11 кг | 0,96 кг | 10 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
