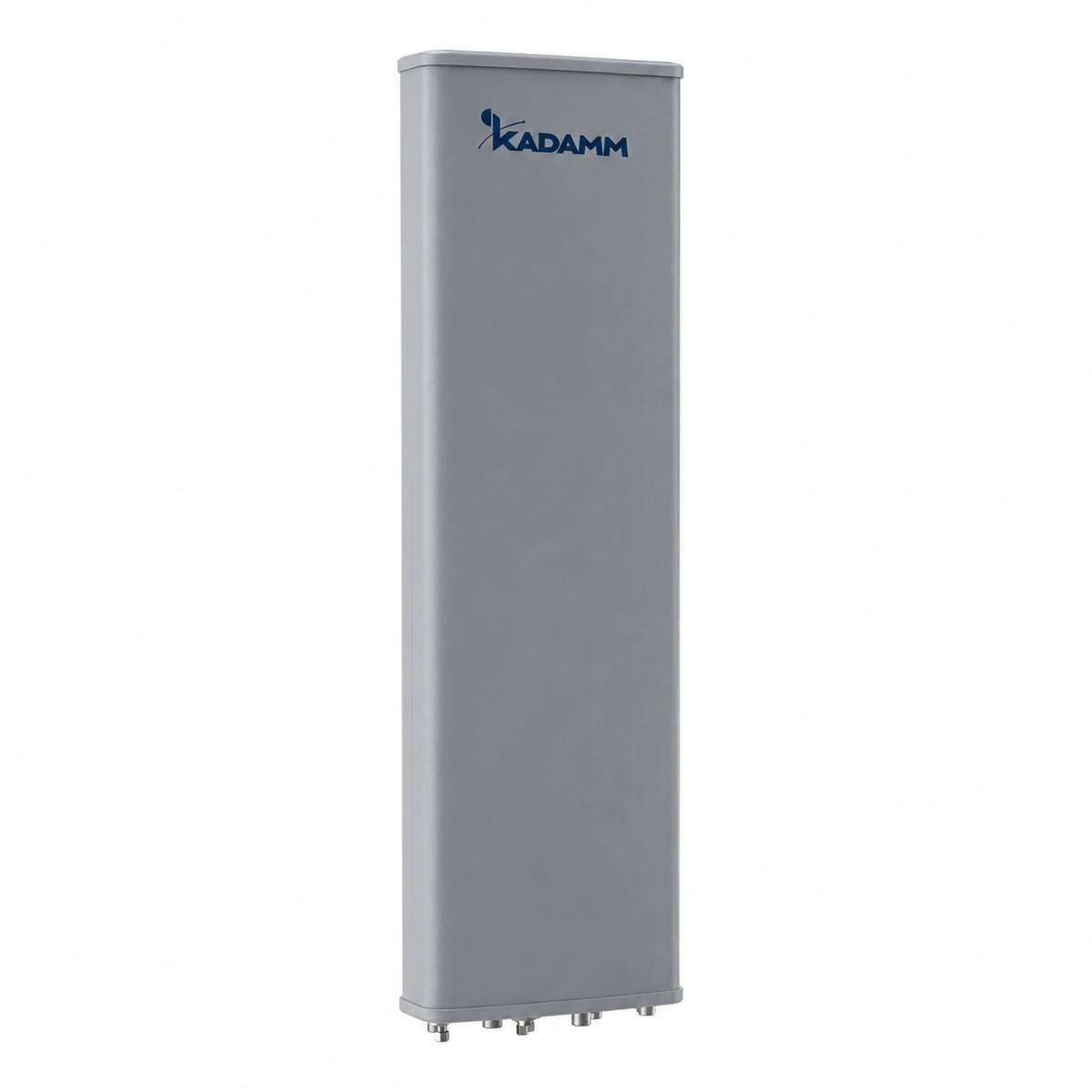

KADAMM APVT-380395-12105 — направленная панельная антенна TETRA 380–395 МГц, 12 дБи, 105°, 1 порт

KADAMM APVT-380395-12105 — направленная панельная антенна УКВ-диапазона диапазона 380–395 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 105°, а назад — ослабленно (отношение вперёд/назад ≥15 дБ).

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Пример расчёта: на 388 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 388 + 20·lg 10 ≈ 104,2 дБ. Антенна с усилением 12 дБи сокращает их на 12 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −49,2 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 250 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 1920 × 300 × 200 мм; масса 10 кг; крепление: Ø40–Ø90 мм; радом — непластифицированный пвх (upvc); предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• IEC 61169-16 — присоединительные размеры разъёмов N; у APVT-380395-12105 — розетка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APVT-380395-12105 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APVT-380395-12105 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 12 = 52 дБм, то есть около 158 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 388 МГц (середина полосы 380–395 МГц): L = 32,45 + 20·lg 388 + 20·lg 1 = 84,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 52 − 84,2 = −32,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Перед заказом KADAMM APVT-380395-12105 сверьте с проектом:

• Частоты оборудования — внутри 380–395 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 1×N
• Опора и крепление — на трубу Ø40–Ø90 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APVT-380395-12105 — на трубу Ø40–Ø90 мм.
• APVT-380395-12105 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Наклон APVT-380395-12105: электрический 0°; механический 0–10° — кронштейном.
• Разъёмы — розетка N (IEC 61169-16).
• Уличные соединения APVT-380395-12105 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APVT-380395-12105 включают в контур заземления и молниезащиты опоры по проекту.
