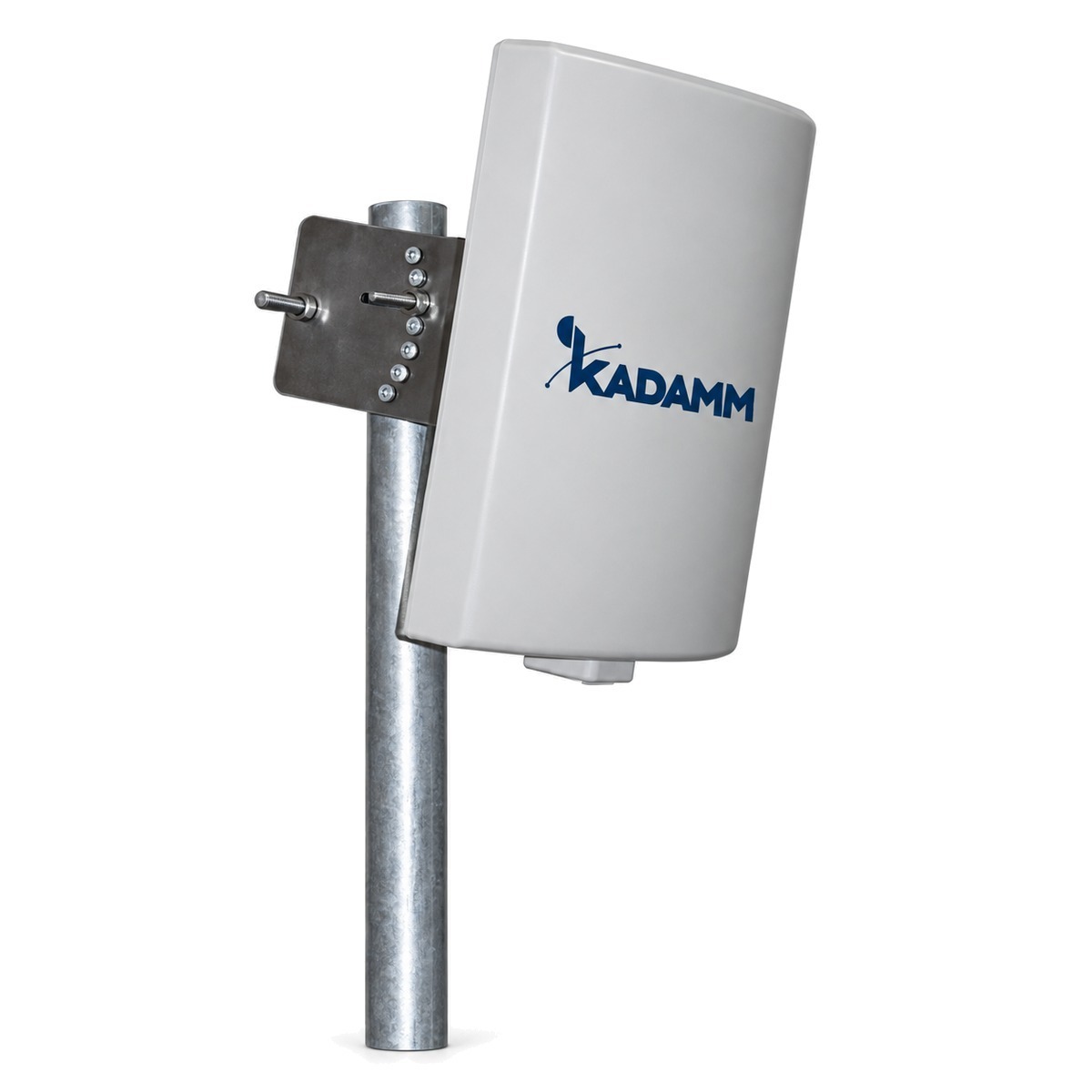

KADAMM APVT-0685KB — направленные панельные антенны 400–490 МГц, 6 дБи, 85°, поддиапазоны 20 МГц

KADAMM APVT-0685KB — направленная панельная антенна УКВ-диапазона диапазона 400–490 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 85°, а назад — ослабленно (отношение вперёд/назад ≥15 дБ).

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Пример расчёта: на 445 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 445 + 20·lg 10 ≈ 105,4 дБ. Антенна с усилением 6 дБи сокращает их на 6 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −62,4 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН менее 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 240 × 230 × 50 мм; масса 0,96 кг; крепление: на трубу; радом — стеклопластик, серый; степень защиты IP67; рабочая температура −40…+60 °C.

Разъём — 1×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APVT-0685KB подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 6 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 6 = 46 дБм, то есть около 40 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 445 МГц (середина полосы 400–490 МГц): L = 32,45 + 20·lg 445 + 20·lg 1 = 85,4 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 46 − 85,4 = −39,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Сети и службы в полосах APVT-0685KB:

Перед заказом KADAMM APVT-0685KB сверьте с проектом:

• Частоты оборудования — внутри 400–490 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×N
• Опора и крепление — на трубу
• Климат площадки — в пределах −40…+60 °C

• Крепление APVT-0685KB — на трубу; монтажный комплект весит 0,60 кг.
• APVT-0685KB направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — розетка N (IEC 61169-16) или по заказу, выведены снизу.
• Разъёмы APVT-0685KB на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APVT-0685KB включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 0,60 кг; упаковка 340 × 280 × 90 мм.
