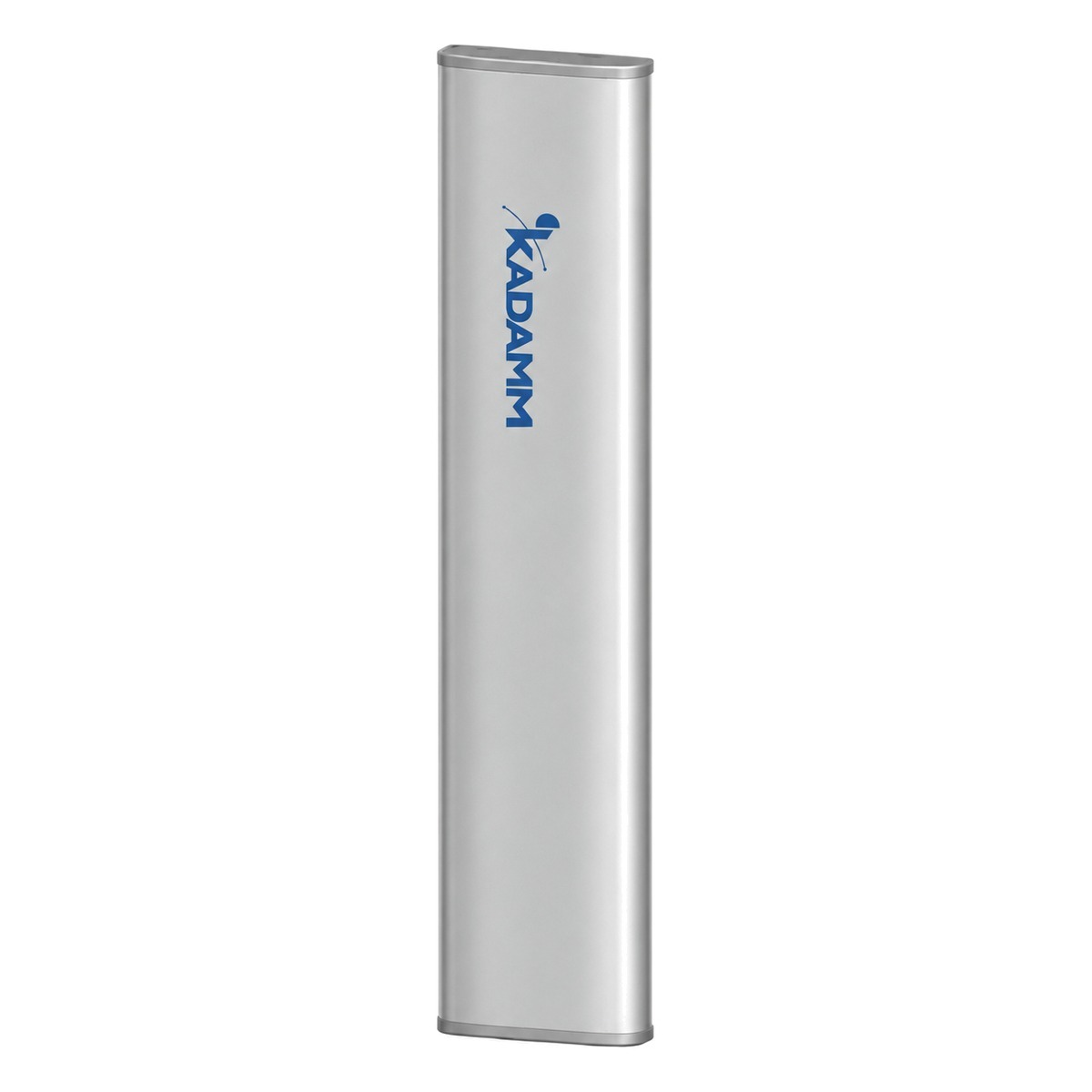

KADAMM APXXT-3850-1365 — направленная панельная антенна VHF/UHF 380–500 МГц, 13,5 дБи, 2 порта

KADAMM APXXT-3850-1365 — направленная панельная антенна УКВ-диапазона диапазона 380–500 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 72 ± 5° / 68 ± 5°, а назад — ослабленно (отношение вперёд/назад ≥23 дБ).

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Излучатели с кросс-поляризацией ±45° дают два независимых входа — для MIMO 2×2 модемов и маршрутизаторов LTE/5G, поляризационная развязка ≥15 (при ±60°: ≥8) дБ.

Пример расчёта: на 440 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 440 + 20·lg 10 ≈ 105,3 дБ. Антенна с усилением 13 дБи сокращает их на 13 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −48,3 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 400 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 1600 × 450 × 145 мм; масса 18 кг; крепление: Ø50–Ø115 мм; радом — непластифицированный пвх (upvc); предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 2×7-16 DIN, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APXXT-3850-1365 — 2 × розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы APXXT-3850-1365 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXXT-3850-1365 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXXT-3850-1365 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 13,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 13,5 = 53,5 дБм, то есть около 224 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 440 МГц (середина полосы 380–500 МГц): L = 32,45 + 20·lg 440 + 20·lg 1 = 85,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 53,5 − 85,3 = −31,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Сети и службы в полосах APXXT-3850-1365:

Перед заказом KADAMM APXXT-3850-1365 сверьте с проектом:

• Частоты оборудования — внутри 380–500 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 2×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXXT-3850-1365 — на трубу Ø50–Ø115 мм; монтажный комплект весит 4 кг.
• APXXT-3850-1365 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Наклон APXXT-3850-1365: электрический 0°; механический 0–15° — кронштейном.
• Разъёмы — 2 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
• После затяжки соединения APXXT-3850-1365 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APXXT-3850-1365 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 4 кг; упаковка 1830 × 530 × 255 мм.
