Коллинеарная всенаправленная антенна для стационарной радиостанции: 400–490 МГц, усиление 5,5 дБи.
Что представляет собой антенна

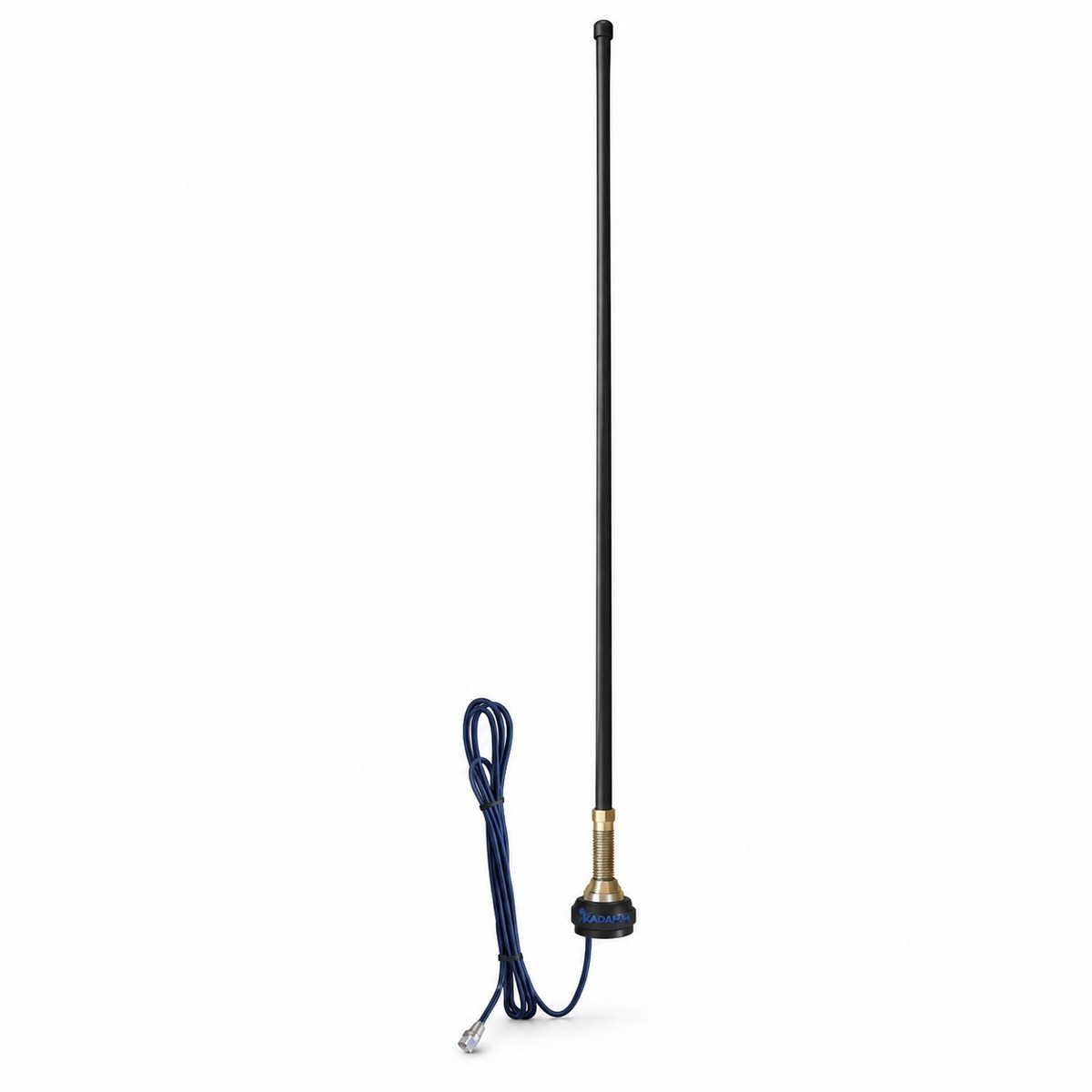

KADAMM AC-4005NMO — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 400–490 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 5,5 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 30°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 5,5 дБи = 3,4 дБд.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 445 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 445 + 20·lg 10 ≈ 105,4 дБ. Антенна с усилением 5,5 дБи сокращает их на 5,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −63,4 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 1030 (зависит от частоты) мм; масса 0,3 кг.
Разъём — 1×NMO. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 400–490 МГц, у AC-4005AT — 400–480 МГц
- Усиление 5,5 дБи, у AC-4005AT — 5 дБи (больше на 0,5 дБ)
- Разъём NMO, у AC-4005AT — N
- Габариты 1030 (зависит от частоты) мм, у AC-4005AT — 1200 мм
- Легче на 0,45 кг (0,3 кг и 0,75 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

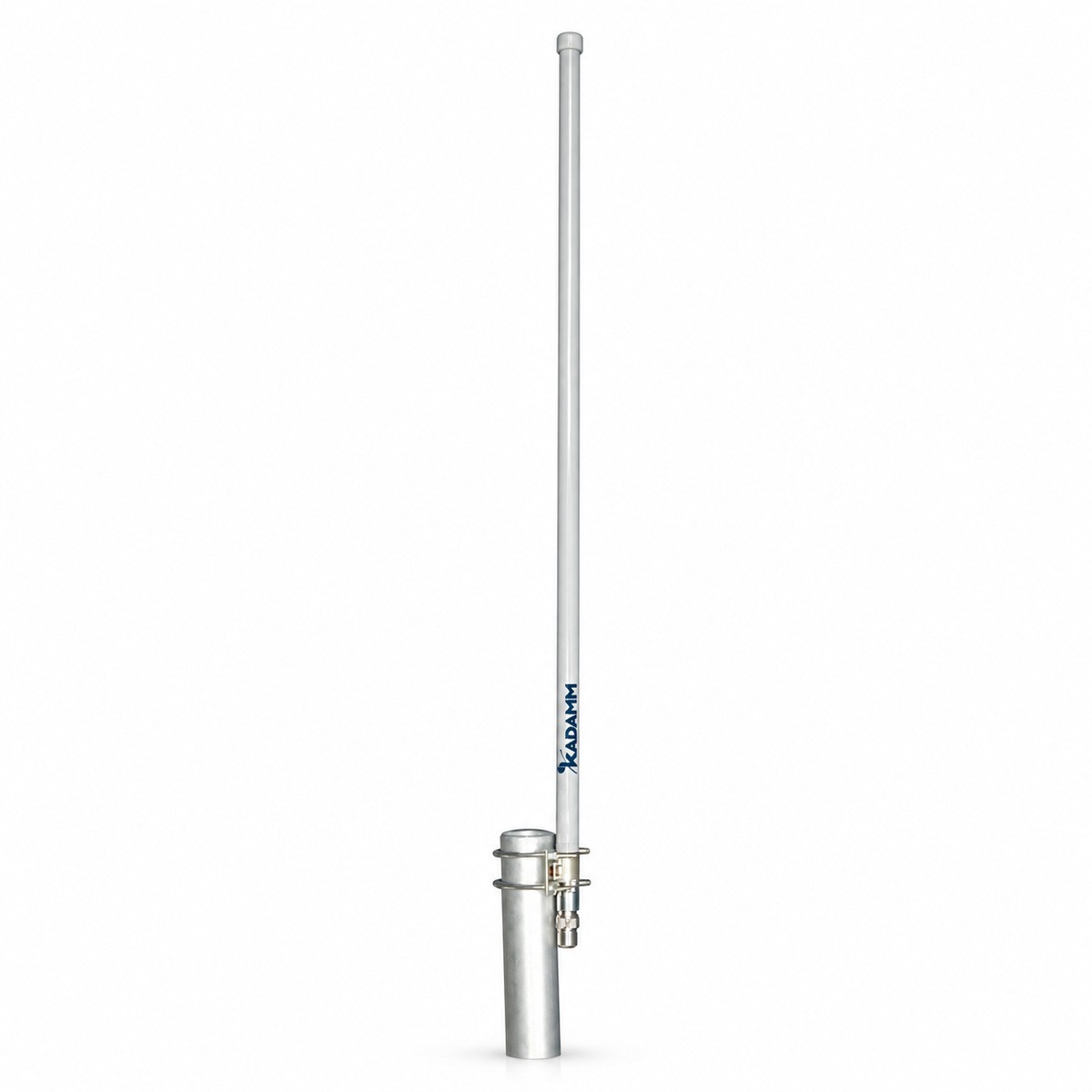

- Полосы 400–490 МГц, у AC-4005AT5 — 400–480 МГц
- Усиление 5,5 дБи, у AC-4005AT5 — 5 дБи (больше на 0,5 дБ)
- Разъём NMO, у AC-4005AT5 — N
- Габариты 1030 (зависит от частоты) мм, у AC-4005AT5 — 1200 мм
- Легче на 0,11 кг (0,3 кг и 0,41 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

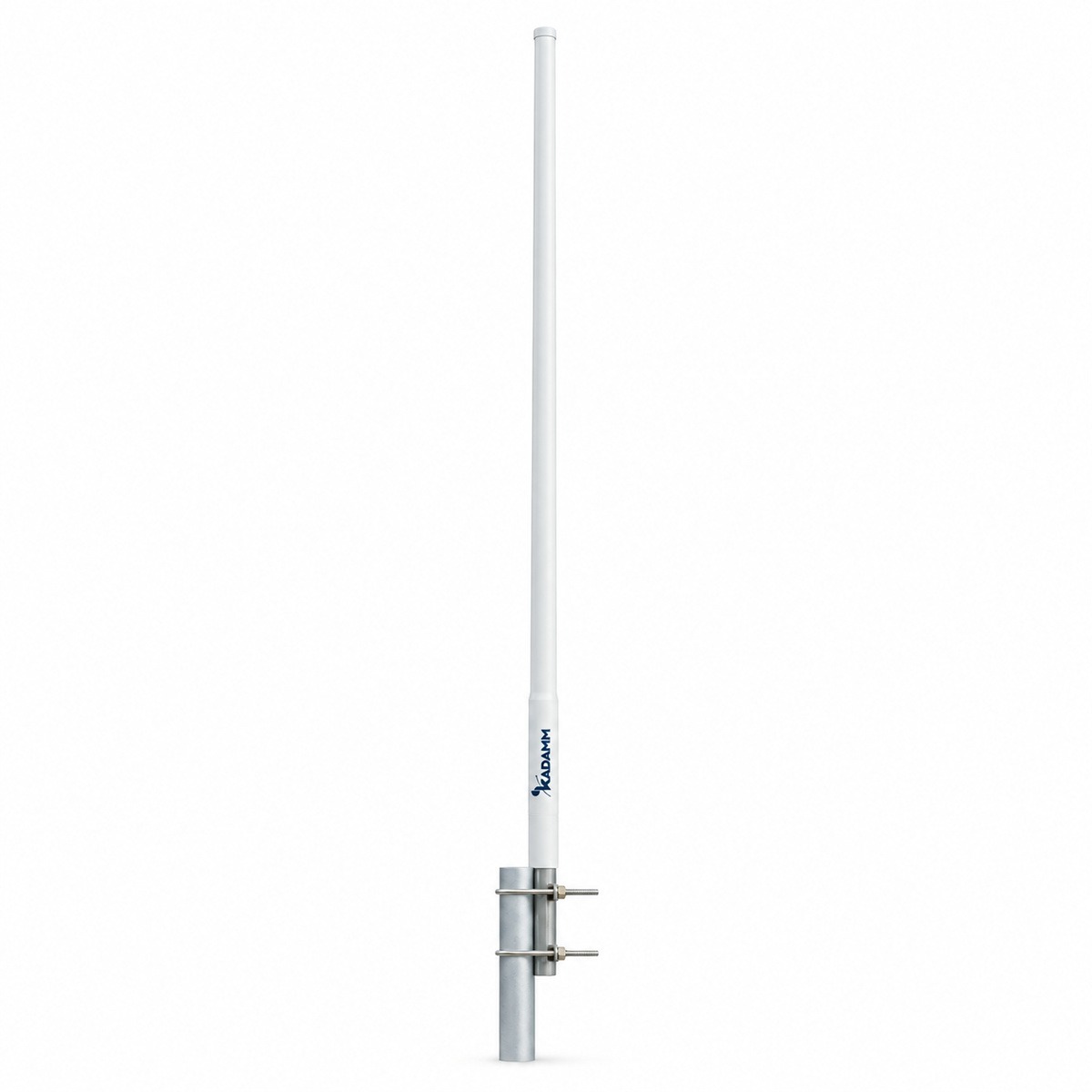

- Полосы 400–490 МГц, у AC-4005J — 400–480 МГц
- Усиление 5,5 дБи, у AC-4005J — 5 дБи (больше на 0,5 дБ)
- Разъём NMO, у AC-4005J — N
- Габариты 1030 (зависит от частоты) мм, у AC-4005J — 1250 мм
- Легче на 1,5 кг (0,3 кг и 1,8 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы

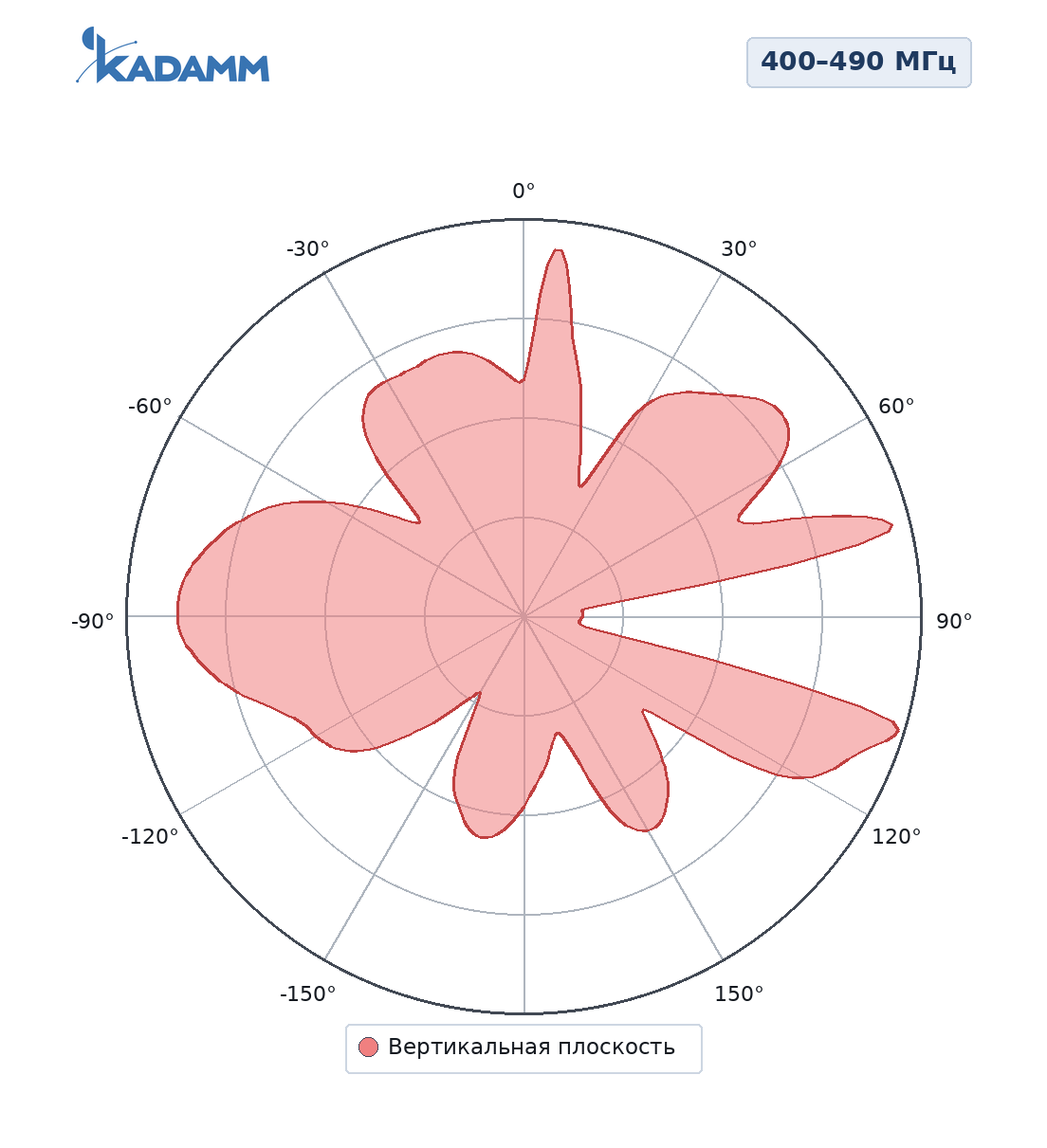

Диаграммы направленности

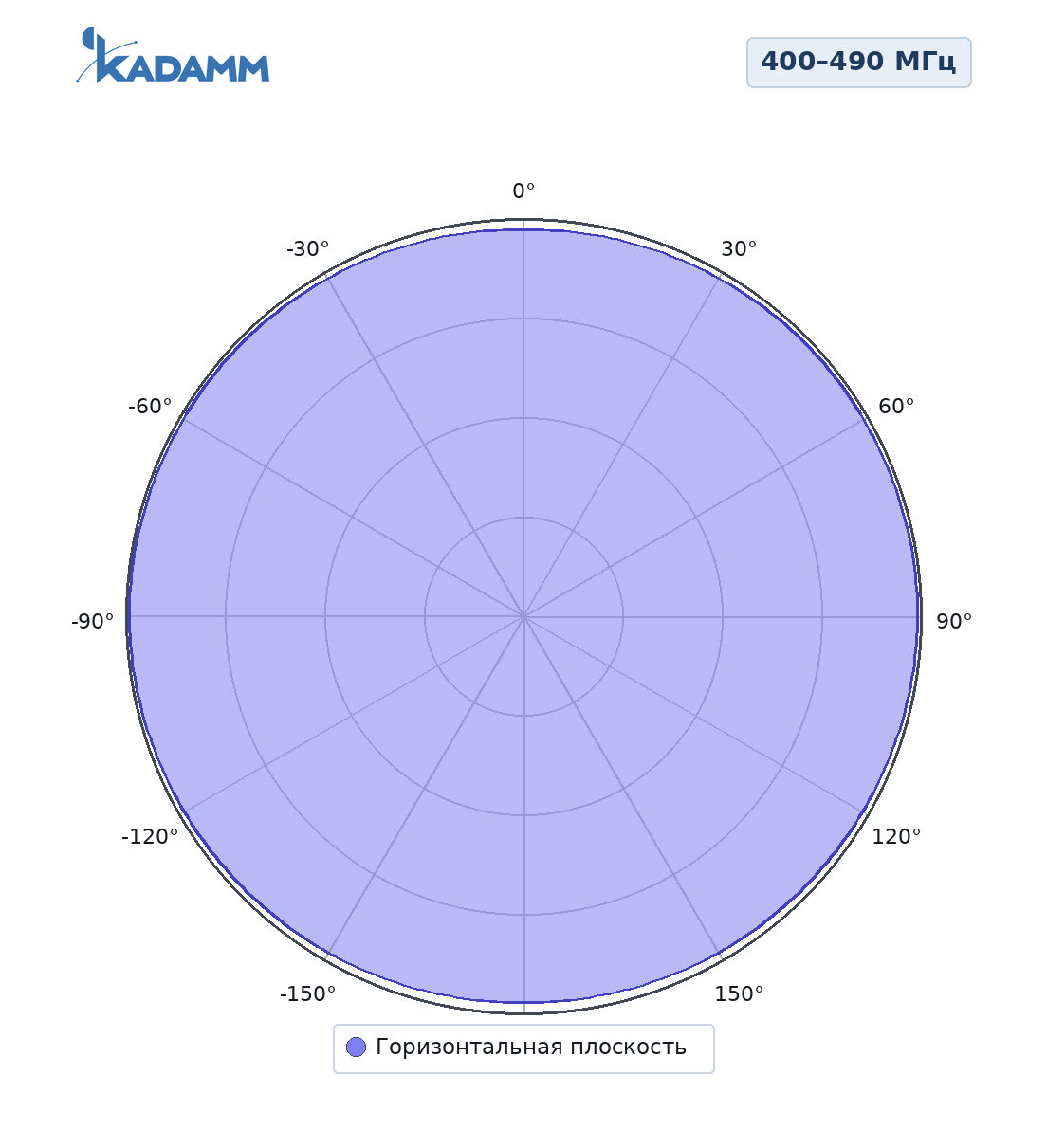

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AC-4005NMO с запасом по краям.
Значение AC-4005NMO по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AC-4005NMO.
Согласование AC-4005NMO с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AC-4005NMO.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–490 МГц |
| Коэффициент усиления, дБи | 5,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | NMO 3/8 дюйма |
| Размеры (В × Ш × Г) | 1030 (зависит от частоты) мм |
| Масса антенны | 0,3 кг |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- 3GPP TS 36.101 и 38.101-1 — полосы AC-4005NMO покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-4005NMO в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-4005NMO подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5,5 = 45,5 дБм, то есть около 35 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 445 МГц (середина полосы 400–490 МГц): L = 32,45 + 20·lg 445 + 20·lg 1 = 85,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 45,5 − 85,4 = −39,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Сети и службы в полосах AC-4005NMO:
Перед заказом KADAMM AC-4005NMO сверьте с проектом:
- Частоты оборудования — внутри 400–490 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 1×NMO
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- AC-4005NMO ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — NMO 3/8 дюйма.
- Разъёмы AC-4005NMO на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AC-4005NMO включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AC-4005NMO
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AC-4005NMO и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AC-4005NMO и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AC-4005NMO пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AC-4005NMO | KADAMM AC-4005AT | KADAMM AC-4005AT5 | KADAMM AC-4005J |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 400–490 МГц | 400–480 МГц | 400–480 МГц | 400–480 МГц |
| Усиление | 5,5 дБи | 5 дБи | 5 дБи | 5 дБи |
| Луч по горизонтали | 360° | 360° | 360° | 360° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 1030 (зависит от частоты) мм | 1200 мм | 1200 мм | 1250 мм |
| Масса | 0,3 кг | 0,75 кг | 0,41 кг | 1,8 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
