Секторная панельная антенна для базовой станции 1710–2700 / 3400–3700 МГц: луч 65°, усиление 16 дБи.

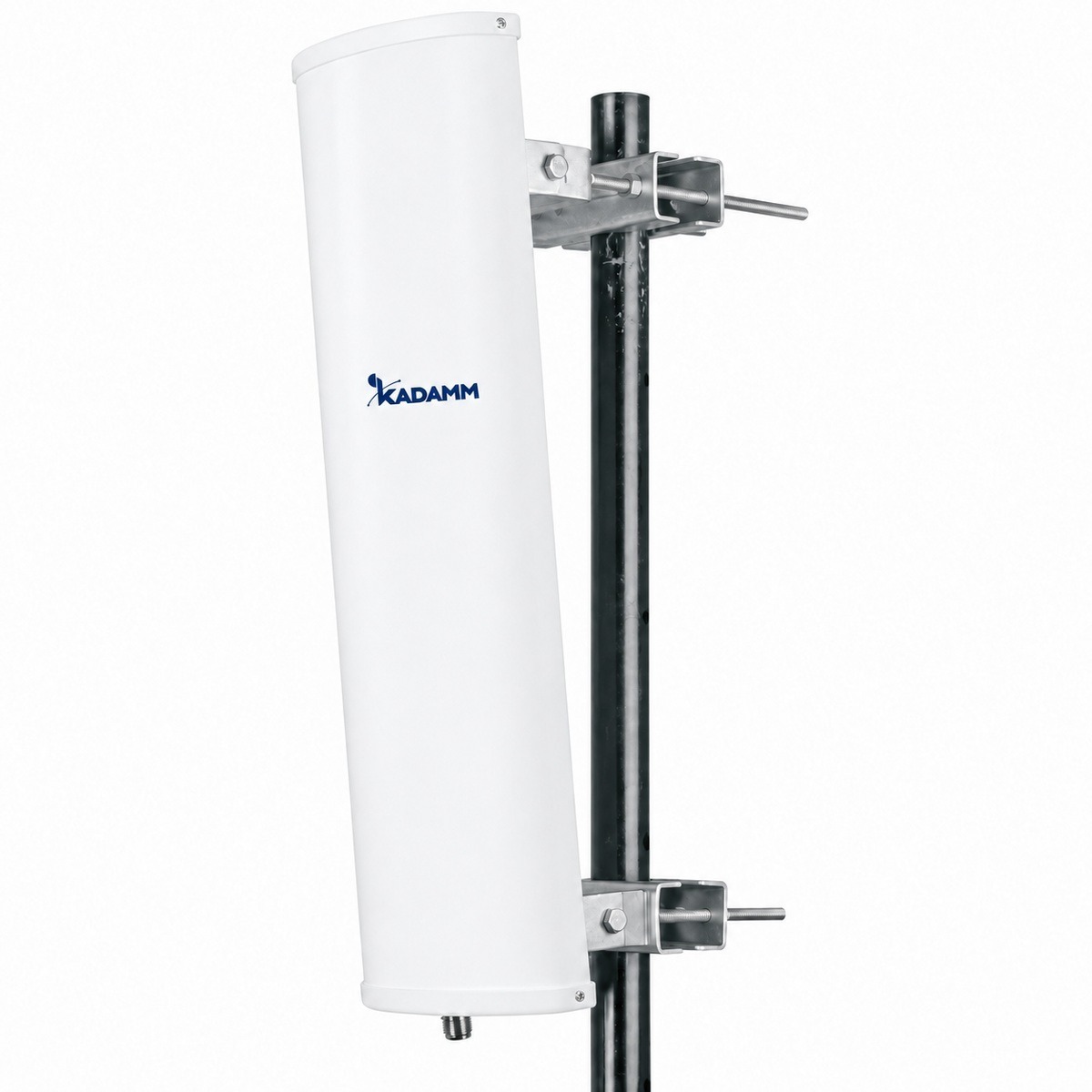

Что представляет собой панель
KADAMM APV-1737-1665 — секторная панельная антенна для базовой станции диапазона 1710–2700 / 3400–3700 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.
Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.
Поляризация вертикальная, вход один — панель рассчитана на одну систему без MIMO; так проще и дешевле там, где нужна ровная зона, а не пиковая скорость.
По вертикали луч узкий — 11,5°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам.
Из параметров диаграммы: усиление — до 16 дБи.
Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.
Механика: размеры 720 × 280 × 125 мм; масса 5 кг. Разъёмы — розетка N (IEC 61169-16). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.
Чем отличается от похожих моделей KADAMM

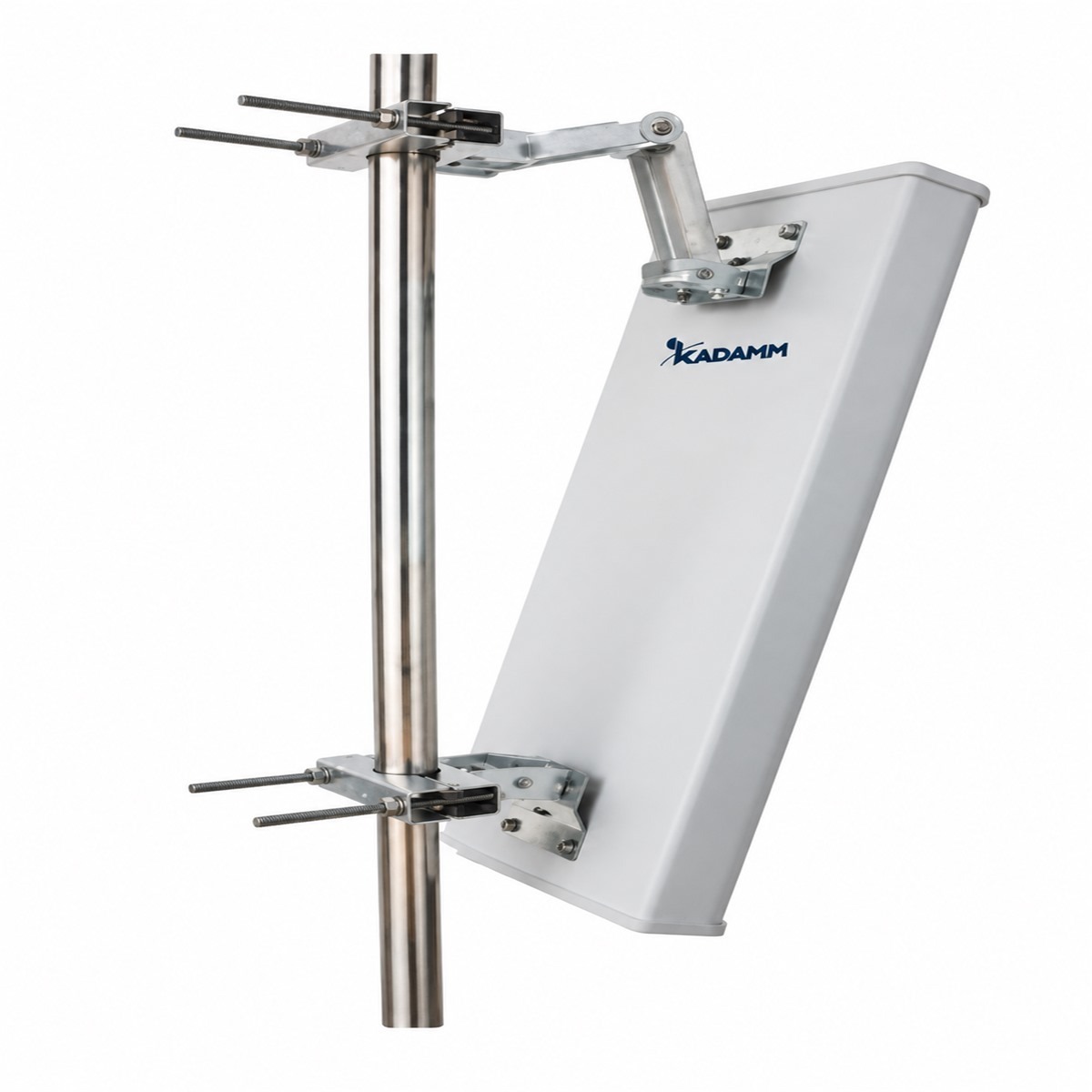

- Полосы 1710–3700 МГц, у APXX-3537-1690 — 3500–3700 МГц
- Луч по горизонтали 65°, у APXX-3537-1690 — 90°
- 1 порт, у APXX-3537-1690 — 4
- Габариты 720 × 280 × 125 мм, у APXX-3537-1690 — 685 × 280 × 80 мм
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

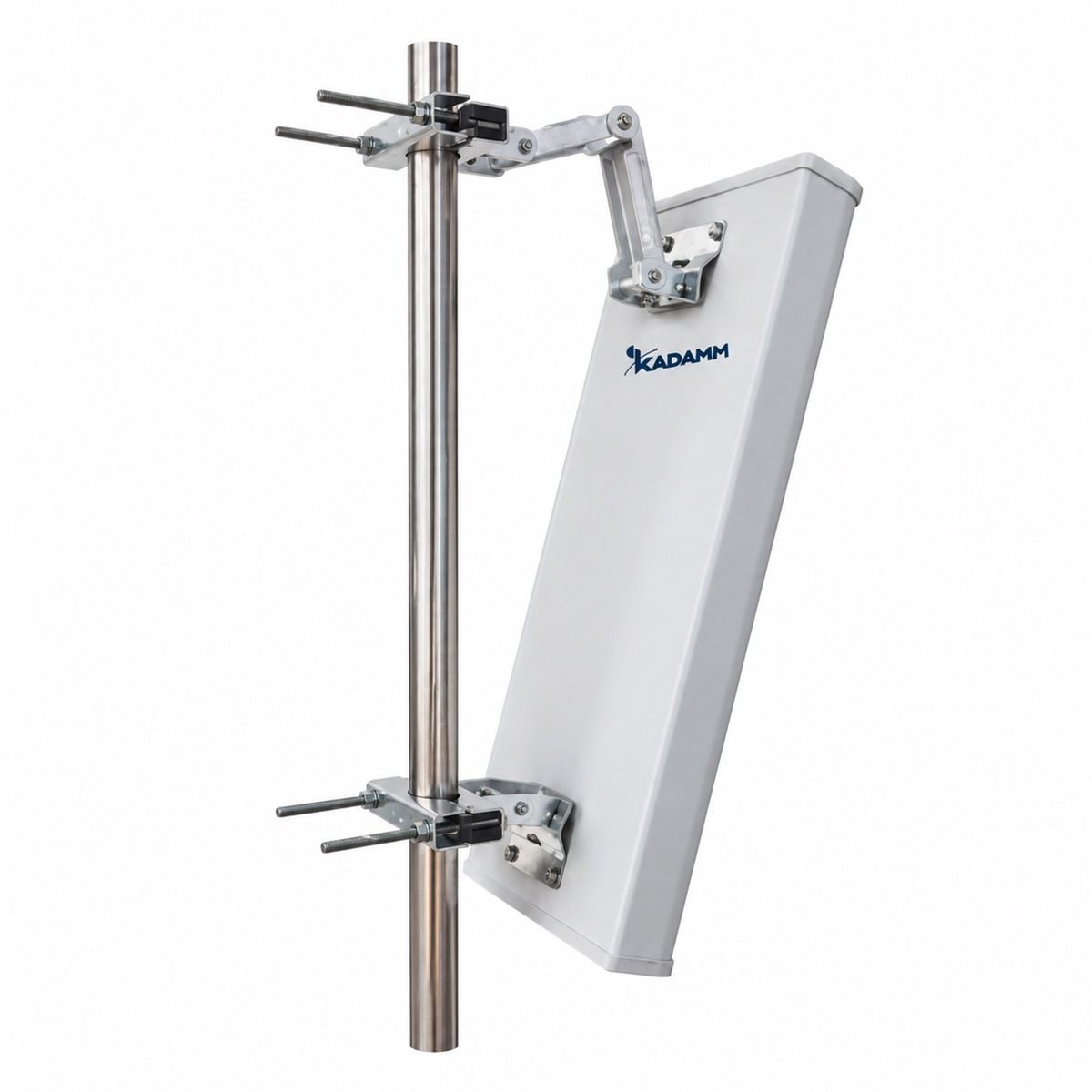

- Полосы 1710–3700 МГц, у APXX-3537-1765 — 3500–3700 МГц
- Усиление 16 дБи, у APXX-3537-1765 — 17 дБи (меньше на 1 дБ)
- 1 порт, у APXX-3537-1765 — 4
- Габариты 720 × 280 × 125 мм, у APXX-3537-1765 — 685 × 280 × 80 мм
KADAMM APXX-3537-1765 даёт больше усиления; у KADAMM APV-1737-1665 в пользу выбора — свой набор полос.
- Полосы 1710–3700 МГц, у O-ATP12-698/4000S — 698–4000 МГц
- Усиление 16 дБи, у O-ATP12-698/4000S — 12 дБи (больше на 4 дБ)
У KADAMM APV-1737-1665 больше усиление; KADAMM O-ATP12-698/4000S выбирают, если важен её набор полос.
Конструкция и материалы

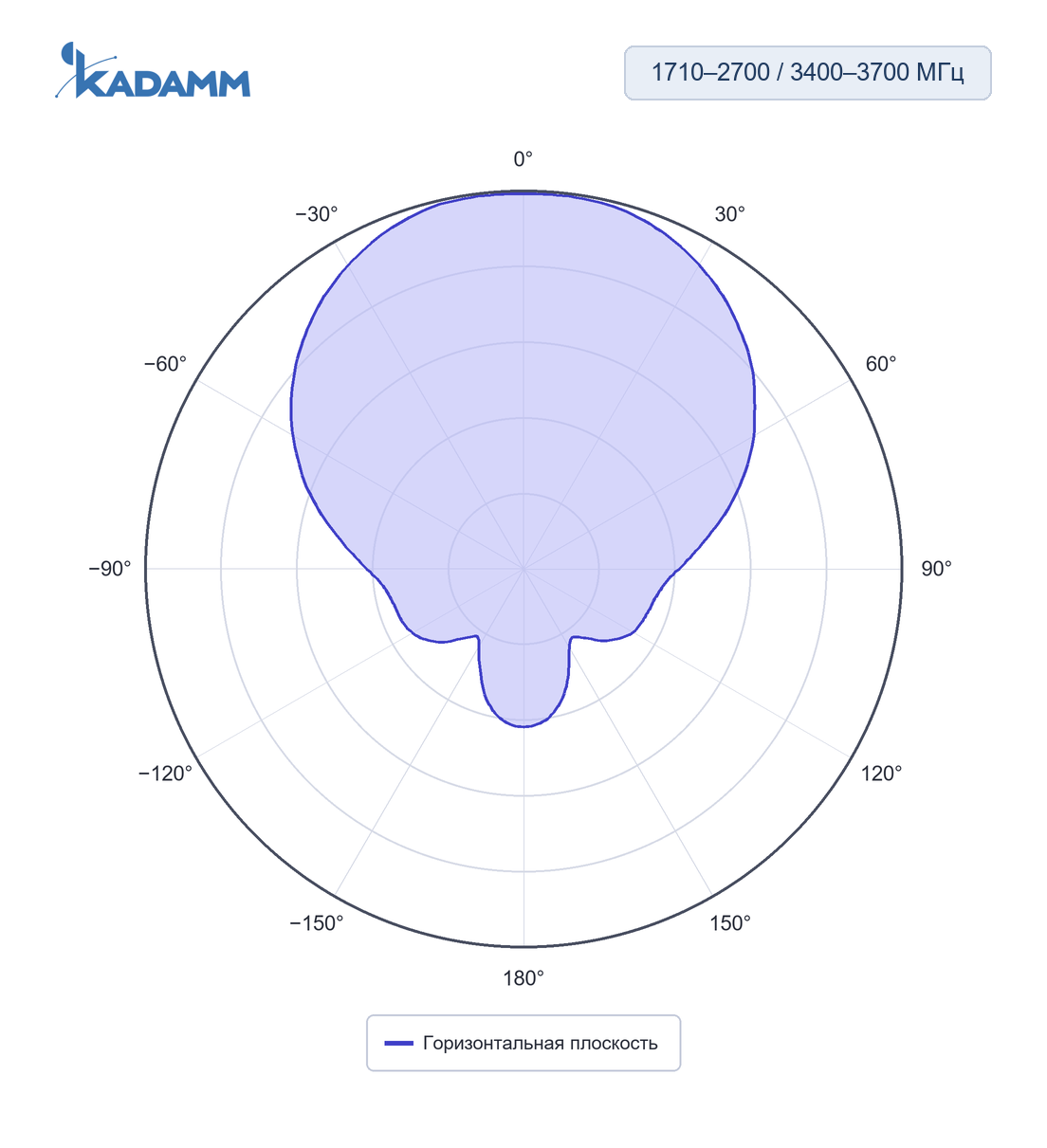

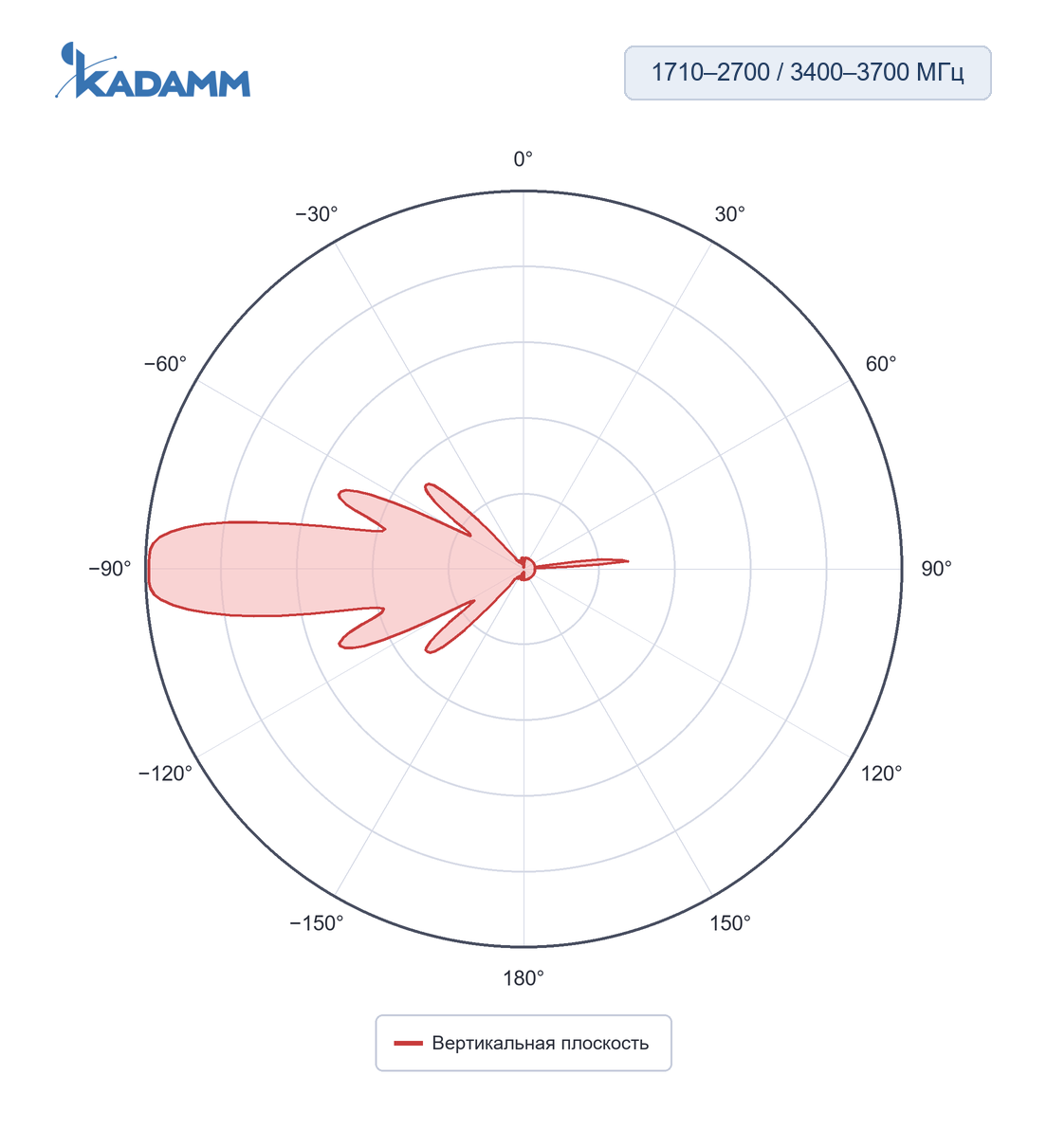

Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 9–11,5°.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу APV-1737-1665 с запасом по краям.
Значение APV-1737-1665 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 65°; по ней видно, какой сектор закрывает APV-1737-1665.
Согласование APV-1737-1665 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через APV-1737-1665 идут несколько мощных несущих разных операторов.
Как читать характеристики
Электрические характеристики
| Параметр | 1710–2700 МГц | 3400–3700 МГц |
|---|---|---|
| Диапазон частот | 1710–2700 / 3400–3700 МГц | |
| Поляризация | Вертикальная | |
| Коэффициент усиления, дБи | 16 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,5° | 9° |
| КСВН | ≤1,8 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |
| Максимальная мощность на порт | уточняйте у менеджера | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 720 × 280 × 125 мм |
| Масса антенны | 5 кг |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APV-1737-1665.
- IEC 61169-16 — присоединительные размеры разъёмов N; у APV-1737-1665 — розетка N (IEC 61169-16).
- 3GPP TS 36.101 и 38.101-1 — полосы APV-1737-1665 покрывают 7 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APV-1737-1665 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APV-1737-1665 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 16 = 56 дБм, то есть около 398 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2705 МГц (середина полосы 1710–3700 МГц): L = 32,45 + 20·lg 2705 + 20·lg 1 = 101,1 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 56 − 101,1 = −45,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
APV-1737-1665 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.
С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.
Сети и службы в полосах APV-1737-1665:
Перед заказом KADAMM APV-1737-1665 сверьте с проектом:
- Частоты оборудования — внутри 1710–3700 МГц
- Разъёмы — 1×N
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Панель APV-1737-1665 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Разъёмы — розетка N (IEC 61169-16).
- После затяжки соединения APV-1737-1665 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление APV-1737-1665 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ APV-1737-1665
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание APV-1737-1665 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APV-1737-1665 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APV-1737-1665 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APV-1737-1665 | KADAMM APXX-3537-1690 | KADAMM APXX-3537-1765 | KADAMM O-ATP12-698/4000S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1710–3700 МГц | 3500–3700 МГц | 3500–3700 МГц | 698–4000 МГц |
| Усиление | 16 дБи | 16 дБи | 17 дБи | 12 дБи |
| Луч по горизонтали | 65° | 90° | 65° | 65° |
| Поляризация | Вертикальная | ±45° | ±45° | Вертикальная |
| Порты | 1 | 4 | 4 | 1 |
| Габариты | 720 × 280 × 125 мм | 685 × 280 × 80 мм | 685 × 280 × 80 мм | — |
| Масса | 5 кг | уточняйте у менеджера | уточняйте у менеджера | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
