KADAMM · Полусферические антенны

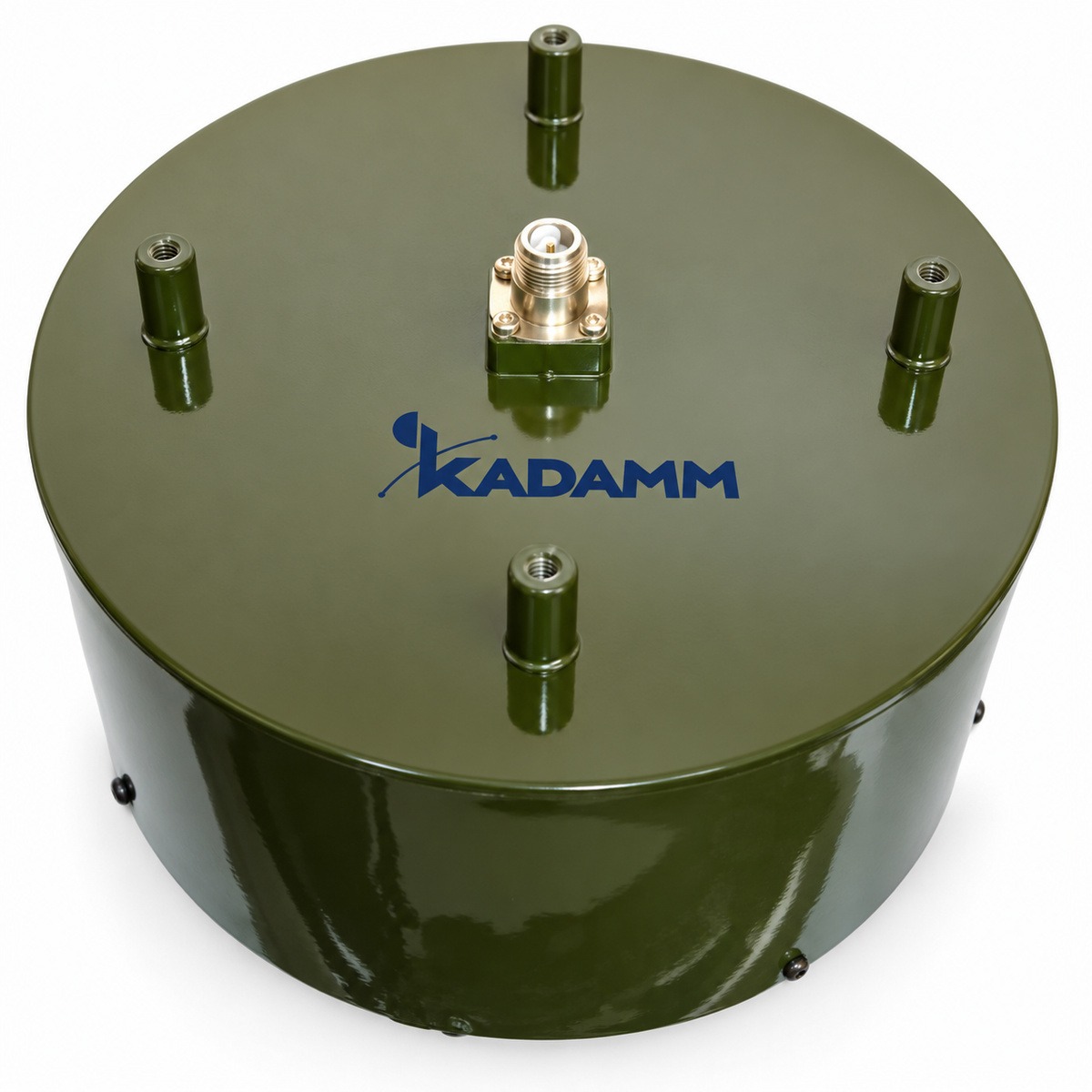

Полусферические антенны KADAMM АПС

Полусферические антенны KADAMM (КАДАММ) серии АПС: работают в верхней полусфере.

908 МГц – 9,38 ГГцисполнения 4КСВН от 1,5подключение N

▤

Подберём Полусферические антенны АПС под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

908 МГц – 9,38 ГГц

охват частот серии

исполнения

от 1,5

КСВН

подключение

О серии

KADAMM АПС — полусферические антенны производства KADAMM (КАДАММ).

В серии 4 исполнения, общий охват частот — 908 МГц – 9,38 ГГц. Подключение — N.

Исполнения АПС различаются по параметрам: КСВН, частоты, ширина луча (азимут), поляризация.

Измерительные и специальные антенны KADAMM служат в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации. Для них важна не только рабочая полоса, но и повторяемость параметров: по известному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля.

Полусферическая антенна перекрывает верхнюю полусферу.

Разброс по исполнениям АПС: КСВН — 1,5–2 (при КСВН 2 отражается около 11 % мощности). Значения для конкретного артикула — в таблице исполнений.

Диаграмма серии — полусферическая (верхняя полусфера); ширина луча по азимуту у исполнений разная — она указана в таблице исполнений.

Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.

У измерительной антенны важна повторяемость: по её коэффициенту антенны пересчитывают измеренное напряжение в поле.

Принцип работы

Антенна KADAMM АПС излучает и принимает в верхней полусфере.

Конструкция и материалы

Антенна KADAMM АПС — металлическая конструкция с соединителем или фланцем для подключения тракта. Крепление рассчитано на мачту, кронштейн или опорно-поворотное устройство.

СоединительN (розетка)

Ключевые особенности

✓

908 МГц – 9,38 ГГц
4 исполнения, 3 рабочие полосы.

✓

КСВН от 1,5
Лучшее согласование в серии — у KADAMM АПС-908/920-Л.

Технические характеристики серии

Сводка по всем исполнениям KADAMM АПС: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
КСВН	от 1,5 до 2
Частоты	908 МГц – 9,38 ГГц
Ширина луча (азимут), °	от 10 до 170
Поляризация	круговая; линейная
Соединитель	N (розетка)
Ширина луча (угол места), °	60
Диаграмма направленности	полусферическая (верхняя полусфера)

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям.

КСВНПри КСВН 1,5 отражается 4 % падающей мощности, при КСВН 2 — 11,1 %.

Ширина лучаУгловой размер главного лепестка по уровню половинной мощности: чем уже луч, тем выше усиление и точнее наведение. В серии — от 10 до 100 °.

ПоляризацияОриентация электрического поля волны; у передающей и приёмной сторон она должна совпадать.

Таблица исполнений

Все 4 исполнения серии АПС с артикулами для заявки.

В таблице указаны пределы: КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	КСВН	Частоты, МГц	Ширина луча (азимут), °	Поляризация
KADAMM АПС-2219,76-КП	2	2219,76±10	10–170	круговая
KADAMM АПС-2219,76-Л	2	2219,76±10	10–170	линейная
KADAMM АПС-908/920-Л	1,5	908-920	100	линейная
KADAMM АПС-9370-КП	2	9370±10	80	круговая

Как выбрать исполнение

1Полоса. По столбцу «Частоты, МГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям.

2КСВН. Если этот параметр для вас главный, начните с KADAMM АПС-908/920-Л.

3Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Полосы исполнений серии KADAMM АПС по таблице; справа — сколько исполнений с такой полосой.

Расчётный пример

Задача. В тракте подряд стоят два исполнения KADAMM АПС с наибольшим в серии КСВН 2.

1Два исполнения с КСВН 2 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2 − 1) / (2 + 1) = 0,667; суммарный КСВН (1 + 0,667) / (1 − 0,667) = 5, отражается 44,4 % мощности.

2С исполнениями, у которых КСВН 1,5, та же пара даёт не больше 2,33 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Измерительные антенны применяют в лабораториях антенных измерений, на полигонах, при испытаниях на ЭМС, в радиомониторинге и калибровке радиолокаторов.

Приём сигналов над горизонтом

Измерения

Радиомониторинг

Сколько исполнений АПС работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

ниже 1 ГГц1 исполнение

1–4 ГГц (L, S)2 исполнения

4–12 ГГц (C, X)1 исполнение

Сценарии по отраслям

РадиолокацияВ полосах S и X работают 3 исполнения АПС, например KADAMM АПС-2219,76-КП. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах S и X работают 3 исполнения АПС, например KADAMM АПС-2219,76-КП. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

ИзмеренияВесь ряд АПС пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Антенну KADAMM АПС крепят на корпус оборудования, кронштейн, мачту или опорно-поворотное устройство так, чтобы рядом с апертурой не было металлических конструкций.

✓Кабель подводят без натяга и закрепляют у ввода, чтобы вес кабеля не нагружал соединитель.

Документация и поставка

В поставку каждого исполнения KADAMM АПС входят:

✓Антенна

✓Паспорт изделия

Техническое описание серии АПС — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АПС или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).

Обозначения и размеры соответствуют стандартам:

ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
ГОСТ 24375-80

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM АПС	Полусферические антенны	908 МГц – 9,38 ГГц	4	N
KADAMM АЭВ-П	Эталонные дипольные антенны-вибраторы полуволновые	300 МГц – 2 ГГц	5	N
KADAMM АЭВ-ПТ	Эталонные дипольные антенны-вибраторы петлевые	30 МГц – 1 ГГц	4	N
KADAMM АЭВ-ДП	Эталонные дипольные антенны-вибраторы двойные полуволновые	30 МГц – 1 ГГц	4	N
KADAMM АЭВ-Я	Эталонные антенны Яги трёхэлементные	30 МГц – 1 ГГц	4	N

Когда брать соседнюю серию: нужны дипольные измерительные антенны — KADAMM АЭВ-П.

Когда выбирают Полусферические антенны KADAMM АПС: Измерительные антенны применяют в лабораториях антенных измерений, на полигонах, при испытаниях на ЭМС, в радиомониторинге и калибровке радиолокаторов.

Вопросы и ответы

Какой диапазон частот у изделий KADAMM АПС?+

Серия АПС в целом перекрывает 908 МГц – 9,38 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

У какого исполнения АПС самый низкий КСВН?+

Самый низкий КСВН — 1,5 — у KADAMM АПС-908/920-Л.

Как изделия KADAMM АПС подключаются к тракту?+

Подключение у серии АПС — N. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM АПС отличается от KADAMM АЭВ-П?+

KADAMM АЭВ-П — «Эталонные дипольные антенны-вибраторы полуволновые», охват 300 МГц – 2 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН АПС в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 2 это 11,1 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение АПС?+

Назовите полный артикул из таблицы, например «KADAMM АПС-2219,76-КП», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM АПС?+

В блоке документов — техническое описание серии АПС и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
