Пеленгационные антенны KADAMM (КАДАММ) серии АПЛ: служат для определения направления на источник излучения.
О серии
KADAMM АПЛ — пеленгационные антенны производства KADAMM (КАДАММ).
В серии 2 исполнения, общий охват частот — 300 МГц – 40 ГГц. Подключение — SMA.
Исполнения АПЛ различаются по параметрам: частоты, коэффициент усиления, КСВН, тип, поляризация, диаграмма направленности.
Измерительные и специальные антенны KADAMM служат в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации. Для них важна не только рабочая полоса, но и повторяемость параметров: по известному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля.
Пеленгационные антенны применяют для определения направления на источник излучения.
Разброс по исполнениям АПЛ: КСВН — 2,5–3,5 (при КСВН 3,5 отражается около 31 % мощности); коэффициент усиления — 15 дБи. Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Пеленгационная антенна KADAMM АПЛ служит для определения направления прихода волны.
Конструкция и материалы

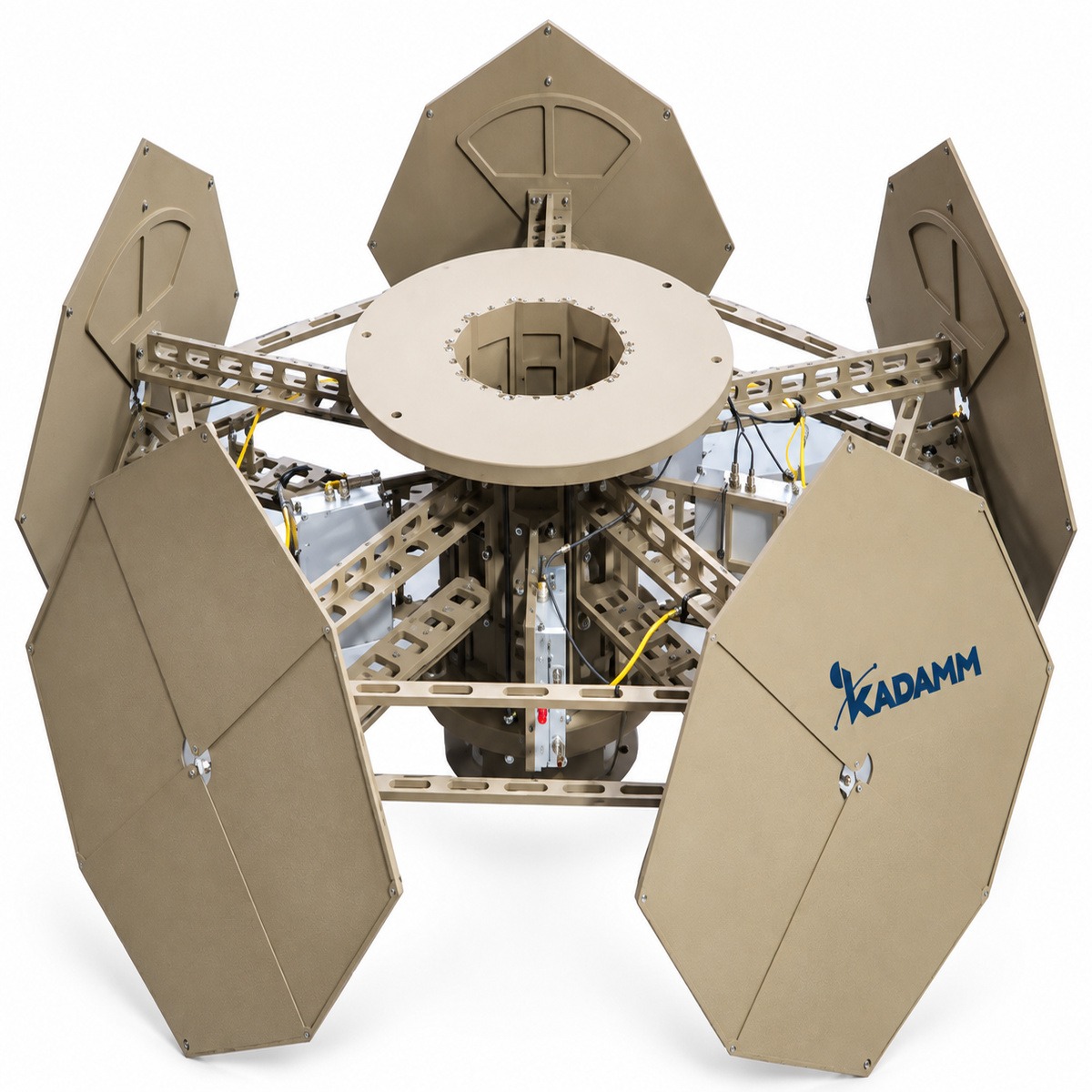

Антенна KADAMM АПЛ — металлическая конструкция с соединителем или фланцем для подключения тракта. Крепление рассчитано на мачту, кронштейн или опорно-поворотное устройство.
Ключевые особенности
2 исполнения, 2 рабочие полосы. Самая широкая полоса — 300 МГц – 18 ГГц у KADAMM АПЛ-300/18000-0-SMA(р)-К.
Наибольшее усиление — у KADAMM АПЛ-2000/40000-15-SMA(р).
Лучшее согласование в серии — у KADAMM АПЛ-2000/40000-15-SMA(р).
Технические характеристики серии
Сводка по всем исполнениям KADAMM АПЛ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 300 МГц – 40 ГГц |
| Ку, дБи | от 0 до 15 |
| КСВН | от 2,5 до 3,5 |
| Тип | антенна радиомониторинга и пеленгации; кольцевая решётка |
| Поляризация | наклонная; горизонтальная |
| Диаграмма направленности | направленная (ширина луча ≥30°); уточняйте у менеджера |
| Луч, ° | 30 |
| Соединитель | SMA (розетка) |
Как читать характеристики
Таблица исполнений
Все 2 исполнения серии АПЛ с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБи | КСВН | Тип | Поляризация | Диаграмма направленности | Луч, ° |
|---|---|---|---|---|---|---|---|
| KADAMM АПЛ-2000/40000-15-SMA(р) | 2-40 | ≥15 | 2,5 | антенна радиомониторинга и пеленгации | наклонная | направленная (ширина луча ≥30°) | ≥30 |
| KADAMM АПЛ-300/18000-0-SMA(р)-К | 0,3-18 | ≥0 | 3,5 | кольцевая решётка | горизонтальная | уточняйте у менеджера | — |
Как выбрать исполнение
Полосы исполнений серии KADAMM АПЛ по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Какая длина волны на краях охвата серии АПЛ и что из этого следует для монтажа.
Применение
Измерительные антенны применяют в лабораториях антенных измерений, на полигонах, при испытаниях на ЭМС, в радиомониторинге и калибровке радиолокаторов.
Сколько исполнений АПЛ работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АПЛ входят:
Техническое описание серии АПЛ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АПЛ или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Коэффициент усиления — отношение мощностей на выходе и входе, для антенны — выигрыш относительно изотропного излучателя.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
- ГОСТ 24375-80
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АПЛ | Пеленгационные антенны | 300 МГц – 40 ГГц | 2 | SMA |
| KADAMM АЭВ-П | Эталонные дипольные антенны-вибраторы полуволновые | 300 МГц – 2 ГГц | 5 | N |
| KADAMM АЭВ-ПТ | Эталонные дипольные антенны-вибраторы петлевые | 30 МГц – 1 ГГц | 4 | N |
| KADAMM АЭВ-ДП | Эталонные дипольные антенны-вибраторы двойные полуволновые | 30 МГц – 1 ГГц | 4 | N |
| KADAMM АЭВ-Я | Эталонные антенны Яги трёхэлементные | 30 МГц – 1 ГГц | 4 | N |
Когда брать соседнюю серию: нужны дипольные измерительные антенны — KADAMM АЭВ-П.
